Elektrik enerjisine ihtiyaç duyulan her alanda, kullandığımız kabloları doğru mu seçiyoruz? Tiplerini doğru mu belirliyoruz? Çevresel şartlara göre performans ve reaksiyonları değişen, enerjiyi ya da sinyali taşımaya ve dağıtmaya yarayan, bu vazgeçilmez sistem elemanlarının karakteristik özelliklerini doğru belirlemenin hayati önem arz ettiğinin farkında mıyız?
Elektrik enerjisi, üretildiği santrallerden, ulaştırıldığı son noktalara kadar çeşitli kesitlere ve gerilim seviyelerine haiz kablolar ile dağıtılır ve iletilir. Bu kabloların tipleri belirlenirken, hangi ortamlarda kullanılacağı, ne gibi harici etkilere maruz kalacağı, muhtemel ortam şartlarına nasıl tepki vereceği gibi konular analiz edilerek, bir karar verilmektedir. Kablo tipini olası alternatiflerle belirledikten sonra, bu kablolarda kullanılacak olan iletkenin elektriksel kesiti (büyüklüğü) belirlenmelidir. Kesit tayini ise, en az kablo tipini belirlerken yapılacak analizler kadar, detaylı ve dikkatli yapılmalıdır.
Kablo iletken kesitinin doğru belirlenmesindeki en önemli unsur güvenlik olmalıdır. Kablonun herhangi bir güvenlik problemi teşkil etmeden görevini devam ettirebilmesi için, mevcut güç ve ileride sisteme eklenmesi muhtemel güç analizi, doğru yapılmalıdır. İletkenin boyutları, iletkeni saran polimer malzemenin sınır değerlerini zorlamayacak ve üzerinden akacak olan akıma, uluslararası standartların belirlediği azami direnç değerlerinin üzerinde bir direnç göstermeyecek şekilde belirlenmelidir. Daha sonra, maliyet unsurları devreye girecektir. Sistemin güvenliğini sağlamak adına, fazla harcamalardan kaçınılmalıdır. Bunun yolu da maliyet-güvenlik optimizasyonu yaparak, en uygun iletken kesitini belirlemektir.

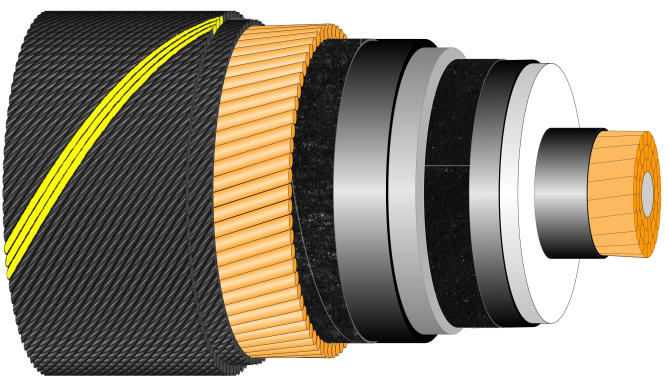

Resim 1: Asya-Avrupa bağlantısını sağlayan Türkiye’nin ilk 380 kV 1600 mm² kesitli Denizaltı Yüksek Gerilim Enerji Kablosu

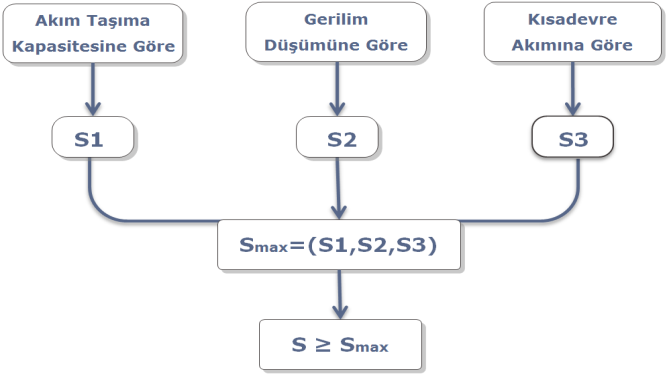

Güvenlik ve maliyet unsurları göz önünde bulundurulduğunda, kablo kesit tayini yapılırken ortaya üç önemli parametre çıkıyor; akım taşıma kapasitesi, gerilim düşümü ve kısa devre akımı.
Akım Taşıma Kapasitesi: Tesis edilen veya edilecek kablonun, temelde sıcaklık esasına dayanarak, hiçbir bileşeninin bozulmadan, güvenle kullanımına devam edilebileceği azami akım değeridir. Akım taşıma kapasitesinin, kablo kesitinin seçiminde doğrudan bir etkisi vardır.
Gerilim Düşümü: İletkenin kendi iç direncinden kaynaklanan kayıplardan dolayı, gerilimin, kaynaktan yüke ulaşıncaya kadar geçen mesafede azalması durumudur. Taşıma mesafesi uzadıkça, bu kayıp artar ve iletken kesitin büyütülmesi gerekir.
Kısa Devre Akımı: Alternatif akım sistemlerinde zamana göre değişen bir parametre olup, kısa devrenin oluştuğu bölgede, kısa devre süresi boyunca akan akım miktarıdır.
Resim 2: 0,6/1 kV N2XH FE 180 3x35/16 mm² Alçak Gerilim Enerji Kablosu
Resim 3: 12/20 kV 1x95ş/16 mm²
Orta Gerilim Enerji Kablosu
Bu üç parametreyi kullanarak, üç farklı kablo kesiti elde etmek mümkün. Burada yapılacak olan işlem, bu üç kesit arasından en büyüğüne eş değer ya da en yakın bir büyük kesit belirlenerek güvenli ve ekonomik bir kablo iletken boyutu belirlenebilir.
Bir örnek üzerinden, kablo iletken kesit tayini yaptığımızı farzedelim: 200 m uzaklıkta, etiketinde 235 kW güç ve 1 kV gerilim seviyesi yazan ve maksimum %3 gerilim düşümüne müsaade eden bir pompayı beslemek için, 3 damarlı bir kablo tipi ve kesiti belirleyelim.
Resim 4: 0,6/1 kV NYY 3x70ş mm²
Alçak Gerilim Enerji Kablosu
Bilinen değerler;
Güç: P=235 kW
Gerilim: U=1 kV
Güç Faktörü: cosφ=0,8
Uzaklık: L=200 m
Gerilim Düşümü: %e=%3
Bu bilinen parametreler doğrultusunda, aşağıdaki güç formülü ile bir akım değeri bulmamız mümkün;
Bulunan bu akım değerine göre kabloların iletken kesitlerini;
PVC izolasyonlu kablo için 50 mm², XLPE izolasyonlu kablo için 35 mm² olarak belirleyebiliriz. (Bkz. Tablo:1)
|
Kesit (mm²) |
Akım Taşıma Kapasitesi (A) |
||
|
NYY
|
N2XY |
||
|
3x25 |
133
|
145 |
|
|
3x35 |
159
|
174 |
|
|
3x50 |
188
|
206 |
|
|
3x70 |
232
|
254 |
|
|
3x95 |
280
|
305 |
|
Tablo 1: 0,6/1 kV NYY ve N2XY Alçak Gerilim Enerji Kablosu Akım Taşım Kapasitesi Cetveli
Son olarak yapmamız gereken işlem, belirlediğimiz bu tiplerin, istenen maksimum yüzde gerilim düşümü hesabı yapıldıktan sonra, değişip değişmeyeceğine karar vermek olacaktır. Gerilim düşümünü iki farklı izolasyon malzemesine sahip kablo için de hesaplayacak olursak;
Güç: P=235 kW
Gerilim: U=1 kV
Uzaklık: L=200 m
Gerilim Düşümü: %e=%3
İletkenlik Katsayısı: k(Cu)=56m/Ω mm²
İletken Kesiti: SPVC=50, SXLPE= 35 mm²
Elde edilen değerler, istenen %e (%3) değerinden küçük olduğu için bu işlemi tekrarlamaya gerek yoktur; ancak, maksimum gerilim düşümü baz alınarak mümkün olan asgari iletken kesitini belirleyecek olursak;
Bu hesaba göre elde ettiğimiz iletken kesitine en yakın kesiti 35 mm²’dir.
35 mm² kesit, XLPE izolasyon ile (N2XY), hesaplanan 169,80 A değerindeki akım için yeterli akım taşıma kapasitesine sahipken (174 A); PVC izolasyon ile (NYY) ise, daha düşük bir akım taşıma kapasitesine (159 A) sahiptir. Bu şekilde yapılan hesapta da bir üst kesite çıkma ihtiyacı oluşmuştur.
Yaptığımız örneğe ek koşullar ekleyerek, daha profesyonel bir hesap yapmayı deneyelim. Örneğin; sistemimizi besleyecek 3 damarlı kabloyu, toprak altından geçireceğimizi varsayalım. Bu şartlar doğrultusunda toprağın tipine, sıcaklığına ve termik direncine de ihtiyaç duyulacaktır. 25 ⁰ C sıcaklığa sahip, kuru kum ve termik direnci de 1.5 K.m/W olan bir ortamımız olsun. Bu şartlar doğrultusunda, standartlarda (DIN VDE 0298-4) yer alan düzeltme faktörleri;
fPVC= 0,84,
fXLPE= 0,87’dir.
Bu durumda ilk belirlediğimiz akım değerini, bu düzeltme faktörlerine göre tekrar düzenlersek, yeni akım değerlerimizi bulmamız gerekiyor. Bu da, ilk öngörülen kablo ve ilgili iletken kesitinin bir üst kesitinden başlayarak, akım taşıma kapasitesi değerlerini, yukarıdaki düzeltme farktörleri ile çarparak elde edilmelidir. Düzeltme faktörleri ile çarpılması sonucu ortaya çıkan akım değeri, yukarıda ilk tespit edilen akım değerine eşit ya da daha büyük bir değer ise; bu, seçilen kesitin uygun olduğu anlamına gelmektedir. Aksi takdirde, bir üst kesite daha çıkıp düzeltme faktörü ile çarpılarak, kontrol edilmeye devam edilmelidir. Verdiğimiz örneğe göre bu işlemi gerçekleştirdiğimizde, bir üst kesitteki kabloların akım taşıma değerleri, düzeltme faktörleri ile çarpıldığında istenilen akım değerinden daha büyük bir değere sahip olduğu için, kesitler “uygun” olarak değerlendirilmiştir. Yeni akım değerleri;
IPVC= 202,48 A,
IXLPE= 195,49 A’dir
Bu yeni akım değerlerine göre yeni belirlenecek kablo ve kesitleri;
NYY 3x70 mm², In = 232 A
N2XY 3x50 mm², In = 206 A
Bu ek koşullar için, tekrar bir gerilim düşümü hesabına gerek yoktur. Sebebi ise, 50 mm² iletkenli ve PVC izolasyonlu, 35 mm² iletkenli ve XLPE izolasyonlu iki tip kablo için belirlenen şartlarda, istenen gerilim düşümünün gerekli seviyenin altında; 70 mm² iletkenli ve PVC izolasyonlu, 50 mm² iletkenli ve XLPE izolasyonlu kabloların gerilim düşümünün ise, bu çıkan seviyeden daha aşağıda çıkacağını biliyoruz.
Prysmian Group Türkiye olarak, sahadaki uygulamalara kolaylık sağlamak, zamandan tasarruf etmek ve sektörün bilincini artırmak amacıyla, lansmanını 2013 yılında yaptığımız ve sürekli olarak artan ihtiyaçlar ve talepler doğrultusunda geliştirdiğimiz KABLOMATİK™ uygulamamız ile bu hesapları kolaylaştırıyoruz. www.prysmianperformanstesti.com web sitemizde ya da tüm mobil işletim sistemleri ile uyumlu çalışan mobil uygulamamız sayesinde, bu hesapları çok kısa sürede yapabilmenize olanak sağlıyoruz.

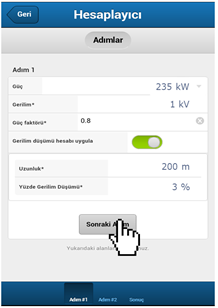

Resim 5: Kablomatik giriş sayfası
KABLOMATİK™ ile aranan kabloyu gerek kabloların rumuzu (kodu) ile, gerekse de yukarıda yapılan örneğe benzer hesaplama yöntemleri ile belirlemek mümkün.

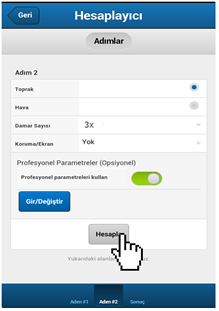

Resim 6: Kablomatik’te örnek bir uygulama
Sadece istenen parametreleri uygulamaya girip, adım adım ilerleyerek istenen sonuca ulaşabilirsiniz.
Doğru kablo ve iletken seçimi ile, daha bilinçli ve güvenilir sistemlere sahip olabilir; kısa devre, yangın gibi risklerin önüne geçerek, kablo kaynaklı arıza ve enerji kesilmelerinin önüne geçebilir; büyük kesit için fazladan sermaye aktarımını veya küçük kesitten kaynaklı arızalarda tekrar tesis masrafını ortadan rahatlıkla kaldırabiliriz.
KABLOMATİK™ uygulamamıza ulaşabilmek için;
www.prysmianperformanstesti.com veya akıllı telefon ve tablet bilgisayarlardan “prysmian peformans testi” veya “kablomatik” olarak arama yapıp, programı ücretsiz olarak indirebilir ve kullanabilirsiniz.
