DEHNventil M2 serisi, en küçük montaj alanında maksimum performans sunar. Esnek kullanım imkanıyla, tek bir kompakt modülde endüstriyel alçak gerilim panoları için kesintisiz koruma sağlar. EN 61643‑11’e uygun testli Tip 1+2+3 kombinasyonlu parafudr, yıldırıma karşı dengeleyici, aşırı gerilime dayanıklı ve cihaz koruma özelliklerini tek cihazda birleştiriyor
DEHNventil M2 serisi, en küçük montaj alanında maksimum performans sunar. Esnek kullanım imkanıyla, tek bir kompakt modülde endüstriyel alçak gerilim panoları için kesintisiz koruma sağlar. EN 61643‑11’e uygun testli Tip 1+2+3 kombinasyonlu parafudr, yıldırıma karşı dengeleyici, aşırı gerilime dayanıklı ve cihaz koruma özelliklerini tek cihazda birleştiriyor
Öne Çıkan Özellikler
Yüksek performans (Power Density):
100 kA RMS kısa devre akımına dayanıklı, yüksek darbe akımı kapasitesine sahip ve sadece 4 DIN modülü genişliğindeHızlı Correlation (RAC teknolojisi):
Entegre RAC ark boşaltma teknolojisi, yıldırım akımlarını hızla güvenli seviyelere indirir
TT, TN‑S, TN‑C, tek faz gibi tüm yaygın sistem konfigürasyonları için modeller mevcutKompakt Tasarım:
Sadece 4 modül genişliğinde olup, pano içinde yerden tasarruf sağlar .Tak‑Çıkar Modülerlik:

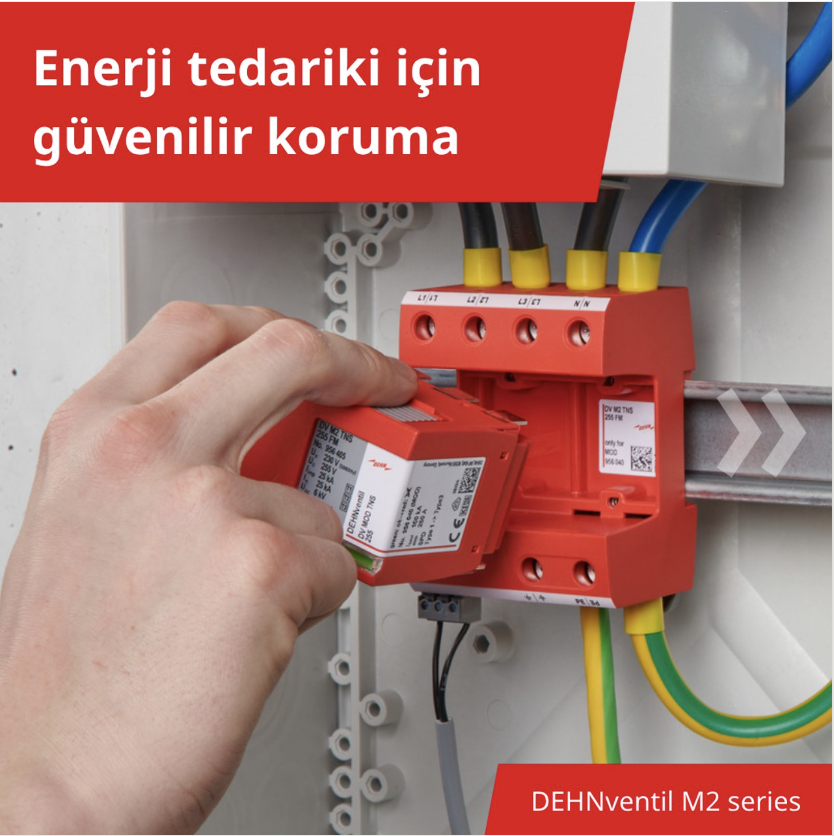

Takılabilir blok yapısı sayesinde tüm fazları aynı anda hızlı ve güvenli şekilde değiştirme imkânı sunuyor .Cihaz Koruması:
10 m’ye kadar kablo uzunluğunda cihaz koruması içerir; ek cihazlara gerek kalmazKurulum Kolaylığı:
Saha montajında %180 döndürme desteği, yan montaj seçeneği, 0.5 m kablo standardı gibi esneklikler sunmaktadır .
Teknik Şematik & Model Bilgileri
Model seçenekleri ve tanımları:
Model | Açıklama |
DEHNventil M2 TT FM (Part No. 956315) | TT/TN‑S sistemler için 4 modül, Tip 1+2+3, uzak sinyal kontağı ile |
DEHNventil M2 TNS FM (Part No. 956405) | TN‑S sistemler, 4 modül, Tip 1+2+3, RAC, uzak sinyal kontağı |
DEHNventil M2 TNC FM (Part No. 956305) | TN‑C sistemler, 4 modül, Tip 1+2+3, RAC, uzak sinyal kontağı |
DEHNventil M2 TT 2P FM (Part No. 956115) | Tek faz TT/TN sistemler için 2 modül, T1+2+3, RAC, sinyal kontağı |
DEHNventil M2 TN FM (Part No. 956205) | Tek faz TN sistemler, 2 modül, T1+2+3, RAC, uzak sinyal kontağı |
Teknik Özellikler (Ortak)
Nominal Gerilim: Maks. 255 V AC.
Darbe Akımı (10/350 µs): TT/TNS modellerde 100 kA, TNC modelde 75 kA, 2P modelde 50 kA gibi değişken – tüm modellerde follow‑current söndürme kapasitesi 100 kA RMS’e kadar.
Koruma Seviyesi: Uₚ ≤ 1,5 kV (bazı modelde L‑PE: 1,8–2,2 kV)
Redundant Sigorta: Maks. 250 A gG NH1 fuse ile.
Onaylar: VDE, KEMA, UL.
Montaj: 35 mm DIN ray, IP20, geniş çapta kablo bağlama desteği (esnek 35 mm² ye kadar).
Uygulama Alanları
Kritik Altyapılar: Hastane, alışveriş merkezi, ofis gibi önemli tesislerin enerji kesintilerini önler
Endüstriyel Panolar: Üretim hatları, enerji sistemleri gibi endüstriyel altyapılar için ideal .
Raylı Sistemler: Tren sinyalizasyonları, geçiş sistemleri ve seviye geçitleri gibi kritik uygulamalarda güvenliği artırır .
RAC (Rapid Arc Control) Teknolojisi
Bu teknoloji, ark boşaltmayı çok hızlı gerçekleştirip dirençli bir şekilde kırarak, arka taraftaki sistemin zarar görmesini engeller. Arc hızla bölünür ve söndürülür .
Detaylı bilgi için bu linki tıklayıınız.
