İki tür diferansiyel cihaz vardır: diferansiyel anahtar (ID) ve diferansiyel devre kesici (DD veya DDR). Diferansiyel anahtarının kaçak akımlara karşı yalnızca bir diferansiyel koruması bulunurken, diferansiyel devre kesici, diferansiyel korumanın yanı sıra aşırı yüklere ve kısa devrelere karşı bir manyetotermal korumaya sahiptir. Bu nedenle, devre kesici, aşırı akım ve elektrik çarpmasına karşı korunurken devre kesiciden daha eksiksizdir ve diğer korumalar (aşırı yüklere ve kısa devrelere karşı) zaten diğer koruma cihazları tarafından sağlandığında kullanılan anahtardır.
Diferansiyel cihazlar, tek fazlı elektrik tesisatı ve üç fazlı elektrik tesisatı için üretilir.
Tek fazlı diferansiyel cihazın çalışma prensibi, fazdaki akım ile nötrdeki akım arasındaki karşılaştırmaya dayanır, aralarındaki fark verilen bir değeri aştığında hareket eder, bu da devrede bir arıza olduğunu gösterir. Böyle bir hatanın tehlikeli olabileceği bilinmelidir. Aslında, kaçak akımların tümü tehlikeli değildir, çünkü 25V veya 50V sınır değerlerinin altında (gerileme tesisinin konumuna bağlı olarak) temas gerilimlerine neden olabilirler ve bu durumda diferansiyel açılmamalıdır.

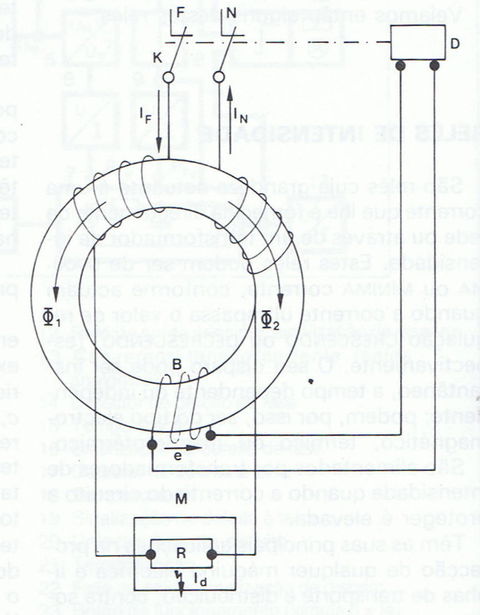

Devre mükemmel durumda ise, fazdaki akım, IF, nötr IN'deki akıma eşittir. Bobinler aynı olduğundan çekirdeğin uyarılması boş olacaktır. Alıcıda varsayılan olarak bir kaçak akım İD varsa, o zaman I F ≠ i N değerine sahiptir.
Eğer IF - IN> I r (diferansiyel düzenleme yoğunluğu) ise çekirdeğin uyarılması sıfır olacaktır, çünkü Φ 1 ≠ Φ 2 ve bu durumda, bobin B içindeki akı uyarır ve indüklenen bir elektromotor kuvveti üretir. Devre kesiciyi kapatan tetik D'ye uygulanır.
Doğrudan topraklama ve otomatik kesme cihazının kullanımı - diferansiyel koruma (DDR). Bir arıza olduğunda (Id), bir temas voltajı Uc oluşur. Kullanıcı metal mahfazaya dokunursa, I h = U c / R h akımı çalışır. Eğer I (I n (diferansiyel hassasiyet) ise, diferansiyel açar. Normal şartlar altında, U cand I h tehlikeli olmayacaktır, çünkü diferansiyel önce ateşlenmelidir. Not: Rh, insan vücudunun elektriksel direncidir, vücuttaki akım yoluna karşılık gelir.
Üç fazlı diferansiyel cihaz
Bu durumda, üç faz ve nötr ferromanyetik çekirdekten geçer. Herhangi bir kusur yoksa, fazlardaki ve nötrdeki akımların vektör toplamı sıfır olacaktır, bu, sonuçtaki akının da sıfır olacağı anlamına gelir, böylece bobinde indüklenen voltaj U, 0 olacaktır. bu bobinin tetikte ve dolayısıyla anahtar üzerinde bir etkisi olmayacaktır. Bir akım kaçağı olduğu anda, üç fazlı akım sistemi dengesizleşir, çekirdekte bir akı vardır ve bobin B'de indüklenen bir elektromotor kuvveti meydana getirir. > I r (düzenlemenin yoğunluğu).
Sonuç olarak, kaçak akımlar varken güç kesildiğinde, diferansiyel cihaz kullanıcıyı kaçak akımların meydana getirdiği tehlikelere karşı korur.
