DMX³ açık tip şalter

Yayınlandı: 16 Nisan 2013 Kategori: Haberler

DMX³ açık tip şalterler özellikleri

Sabit tip açık tip şalterler yatay arka kontak, Çekmeceli tip açık tip şalterler ise düz arka kontak ile gelmekte olup istendiği takdirde gerekli dönüştürme aksesuarları kullanılarak istenen arka kontak yapısına çevrilebilir.
Tüm sabit tip şalterler daha sonradan ihtiyaç duyulması halinde özel aksesuarı ile çekmeceli tipe dönüştürülebilmektedir.
DMX³açık tip şalterler kontrol ve sinyalizasyon amaçlı açtırma bobini, kapama bobini, düşük gerilim bobini/gecikmeli düşük gerilim bobini, motor gibi aksesuarlar ile donatılabilir ve bu aksesuarların 24V AC/DC– 48V AC/DC – 110V AC/DC – 230V AC/DC – 415V AC seçenekleri mevcuttur.
DMX³açık tip şalterler fabrikasyon 4 adet yardımcı kontak (enversör kontak 1 normalde açık +1 normalde kapalı) ve 1 adet trip ihbar kontağı ile temin edilmekte olup 6 adet daha yardımcı enversör kontak eklenebilmektedir.
DMX³ açık tip şalterler tüm kesme kapasitesi ve anma akım değerleri için Ics servis kesme kapasitesi, Icu anlık kesme kapasitesinin %100’üne eşittir.
DMX³ açık tip şalterler için açık pozisyonda kilitleme, devre dışı pozisyonda kilitleme, açık pozisyonda asma kilit ile kilitleme seçenekleri mevcuttur.
İsteğe bağlı olarak seçilen elektronik koruma ünitesi tipine bağlı olarak koruma ünitesi üzerinden Im, Ir, tr, li, Ig ve tg ayarları yapılabilmektedir.
Elektronik haberleşme opsiyonu, 12V harici DC güç kaynağı, toprak kaçağı modülü, harici nötr ve programlanabilir modül çıkışı gibi seçenekler isteğe bağlı olarak sonradan eklenebilmektedir.
Yalıtım testleri için şalter üzerinde dielektrik test seçim düğmesi bulunmakta olup tek bir düğme ile yalıtım testleri sırasında şalterin tüm elektronik komponetlerini devre dışı bırakmış olursunuz.

Diğer elektriksel özellikler

Anma çalışma gerilimi Ue: 690V AC 50/60 Hz
Anma izolasyon gerilimi Ui: 1000V AC 50/60 Hz
Anma darbe dayanım gerilimi Uimp: 12kV
Kullanım kategorisi: B
Ortam sıcaklığı: - 5°C’den 70°C’ye
Nem: + 55 °C (95% bağıl nem ile)
IEC 60947-2 ve 68-2-30 ile uyumludur

DMX³ açık tip şalterlere ilave edilebilecek aksesuarlar

Açtırma bobini, düşük gerilim bobini ve kapama bobini için sinyalizasyon kontağı: Bu aksesuar yardımı ile ilgili bobinlerin durumu uzaktan izlenebilir
Çekmece montaj aksesuarı: Bu aksesuar yardımı ile çekmeceli şalterlerin çekmeceye yanlış takılması engellenir.
Sayıcı: Şalterlerin toplam operasyon döngüsünü sayar.
Kapamaya hazır (RC) & yay kurulu (SC) kontak: İstenmesi durumunda ilgili aksesuar eklenebilir.
Yardımcı kontak: İstenmesi durumunda 6 adet daha şalterin durumunu izlemeyi sağlayan aksesuardır.
Kapı contası: Pano içinde, pano kapağının kapatıldığı durumda ön yüzden IP40 koruma sağlar.
Mesafe artırıcı kontak: DMX³ kasa 1 sabit tip şalter için mesafe artırıcı kontak olup şalterin yatay arka kontakları üzerine monte edilebilir.

DMX³açık tip şalter

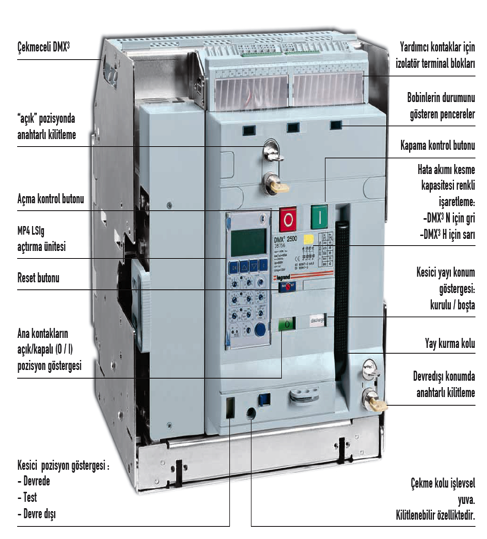

DMX³ açık tip şalter genel görünüm

DMX³ açık tip şalter elektronik koruma ünitesi

Tüm DMX³ açık tip şalterler bir adet MP4 elektronik koruma ünitesi ile donatılmalıdır. MP4 elektronik koruma ünitesi sonrasındaki şalterlerle tam seçiciliği sağlarken, koruma seviyelerinin çok hassas ayarlanmalarına olanak tanır. Bütünleşik LCD ekranı ölçülen akım değerini görüntüler, arıza ayarı ve sisteme kaydettiği (son açmanın nedeni, bakım işleri v.b.) bilgileri verir. MP4 elektronik koruma ünitesi enerji kesintisi, şalterin açık ya da bağlantısının olmaması durumlarında, kendi beslemesi için bataryalar için donatılmıştır.

Bunların yanı sıra kolay montaj, bağlantı, dayanıklılık ve servis sürekliliğinin yanı sıra, 3 çeşit elektronik açtırma ünitesi farklı akım ve gecikmeli zaman dilimlerinde hassas ayar yapılmasına olanak sağlar. Sonuç; DMX³ açık tip şalter sonrasındaki diğer şalterlerle tam seçiciliği sağlarken elektrik hatalarına karşı etkin koruma sağlanmış olur.

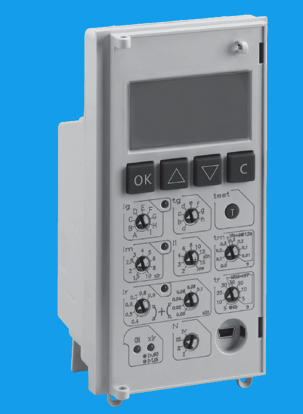

MP4 elektronik koruma ünitesi referans 28802

DMX³ açık tip şalter enversör sistem

Tüm sabit ve çekmeceli tip açık tip şalterler enversör sistem yapılabilmekte olup mekanik ve elektriksel olarak kilitlenebilirler. Mekanik kilitlemenin görevi, iki şalterin aynı anda kapanmasını önlemektir. Bu mekanik kilit mekanizması acil durum enversör sistemleri yapımında da kullanılır. Kablo yardımıyla çalışan bu mekanizma yan yana veya üst üste yerleştirilmiş şalterlerde kullanılabilir. Mekanizma şalterin performansına hiçbir olumsuz etkide bulunmaz ve çeşitli yardımcı aksesuarlar yardımıyla otomatik enversör sistem oluşturmakta kullanılır. İki DMX3 arasında bir kilit oluşturabilmek için uygun uzunluktaki kablo ile beraber, her şalterin boyuna uygun kilitleme aksesuarı ürün seçilmelidir. Ayrıca tüm DMX³ açık tip şalterler ikili veya üçlü enversör sistemine uygun olup Legrand Elektrik olarak isteyen tüm müşterilerimize ikili veya üçlü enversör sistem montajı fabrikamızda ücretsiz olarak yapılmakta olup, testleri yapılmış bir şekilde kullanıma hazır teslim edilmektedir.

26193 veya 26194 referanslı Legrand Elektronik Kontrol Kutusu iki farklı besleme arasındaki geçişi otomatik olarak sağlar. Bunu yaparken bütün parametreler ayarlanabilir. Örnek gerilim eşik değerleri, kaynaklar arası geçiş süresi, jeneratörün çalıştırılması vb. Bu özellik ile dijital gösterge ve farklı LED’ler sayesinde, enversör sistemin farklı beslemelerindeki gerilimin varlığı, değeri gibi durumları izlemek mümkündür.

Enversör sistemler aşağıdaki fonksiyonları garanti eder:

Devrelere sürekli servis (güvenlik sebebiyle) sağlamak veya enerji tasarrufu amaçlı (ikincil kaynak şebekeden farklı olduğunda) birincil ve ikincil kaynaklar arası açma kapama yapmak.
Güvenlik devrelerini besleyen ikincil kaynağın (güç jeneratörü) fonksiyonlarının yönetimi.

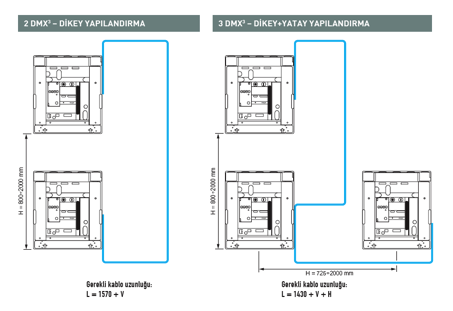

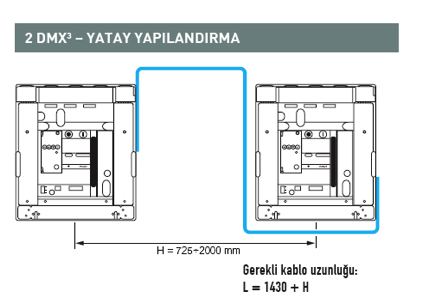

Enversör sistem örnekleri;
