Enversör sistemler işlemleri yaparken doğru zamanlama, hassas ölçüm ve emniyet tedbirleri gereksinimleriyle ilgili çözümleri de bünyelerinde bulundururlar.

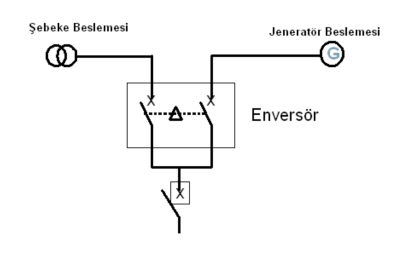

Enversör Sistemi
Enversör sistemler tüm bu işlemleri yaparken doğru zamanlama, hassas ölçüm ve emniyet tedbirleri gereksinimleriyle ilgili çözümleri de bünyelerinde bulundururlar. Öyle ki; hangi hattın seçileceği, hat değerlerinin incelenmesi, olası problemlerde alıcıları korumak için yapacağı manevralar ve kendi sitemini aksaklıklara karşı koruma görevleri de sistemde bulunmalıdır.
Sistemin mantığına kısaca göz atacak olursak; öncelikli olarak seçeceği birincil beslemenin uygunluğunu kontrol ederek ilgili hattın şalterini devreye almak, bu hatta bir enerji dalgalanması, frekans uygunsuzluğu veya enerji kesilmesi durumunda en hızlı bir şekilde bu hattın enerjisini ayırarak alıcıları koruması gerekir. Olayın devamında devreye girecek olan ikincil hattın enerji bilgilerini inceleyerek en kısa sürede alıcıları bu hattan beslemeye başlaması gerekmektedir.
Enversör sistemlerin bu işlemleri yapabilmeleri için iki hattın enerji bilgilerini inceleyip yorumlamak ve emrinde olan şalterlere komut göndermek için bir kumanda cihazına ihtiyaç vardır. Bu cihaz elektronik kontrol kutusu, otomatizim ünitesi gibi isimlerle anılmaktadır.
Ayrıca sistemin olası bir problemde veya dışarıdan bir müdahaleyle karşılaşıldığında iki veya ikiden fazla hattın karşılaşmasını engellemek için mekaniksel kilide ihtiyacı vardır. Bu sistem enversörün olmazsa olmazıdır. Çünkü iki veya ikiden fazla hattın beslemelerinin karşılaşması durumunda; şalterler, jeneratör, pano içi tesisat ve insan hayatı tehlikeye girmektedir. Kumanda sorumluluğunda olan hatları ayrı ayrı çözümleyip, sistemi uygun olan hatla beslemekle görevli olan enversör sistem, mekaniksel kilit sistemiyle birlikte bir bütün olmalıdır.
Son olarak enversör sistemlerde mekanik kilit, ikiden fazla hat şalterine sahip olan 3’lü enversör sistemlerinde de mutlaka bulunmalıdır.
Piyasada bu sistem röle ve kontaktörlerle oluşturulmaya çalışılmaktadır, fakat bu kumanda devreleri bu sistem için özel olarak üretilmiş kumanda cihazlarının yerini, özellik ve emniyet anlamında kesinlikle tutmamaktadır.

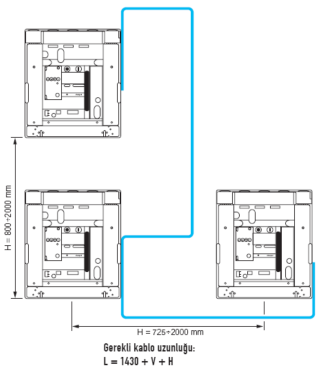

2 DMX3 - Dikey yapılandırma 2 DMX3 - Dikey+Yatay yapılandırma
Enversör sistem örnekleri
Legrand, yukarıda anlatılan sistemin tüm ihtiyaçlarını eksiksiz olarak sağlamaktadır. Kumanda cihazı olarak EKK (elektronik kontrol ünitesi) piyasadaki diğer ürünler karşısında sağladığı üstünlüğü zengin ürün seçeneklerine, üstün güvenlik standartlarına, kalitesine ve ihtiyaçları karşılamadaki yeterliliğine borçludur. Elektronik kontrol kutusu olarak da bilinen otomatizim ünitesini kullanmak hem daha güvenlidir hem de arıza riskini en aza indirir. Ayrıca otomatizim ünitesi sadece pano kapağında yaklaşık 15x15cm’lik bir alana ihtiyaç duyduğunu düşünürsek, klasik kumanda mekanizmaları ile yapılan enversör sisteme göre çok daha az yer kaplar. Böylece hem zamandan hemde işçilikten tasarruf sağlanmış olur.
Legrand yine enversör sistemlerin içindeki elemanlardan olan DPX ve DMX3 serisi şalterleriyle 25A’den 6300A’e kadar tüm amperaj değerlerinde enversör yapabilme seçeneği sunmaktadır. Legrand kullanıcılara tüm enversör sistemini ücretsiz fabrika montajlı olarak kullanıma hazır bir şekilde sunar. Legrand Gebze fabrikasında ücretsiz montajı ve testleri yapılmış enversör sistemini hızlı ve güvenli bir şekilde tesislerinde uygulayabilirler.
Legrand tüm bu enversör sistemi kumanda eden elektronik kontrol kutusu ile müşterilerine maksimum teknoloji ve avantaj sağlamaktadır. 26193 veya 26194 referanslı Legrand elektronik kontrol kutusu iki farklı besleme arasındaki geçişi otomatik olarak sağlar. Bunu yaparken bütün parametreler ayarlanabilir: gerilim eşik değerleri, kaynaklar arası geçiş süresi, jeneratörün çalıştırılması vb. Bu özellikle, dijital gösterge ve farklı LED’ler sayesinde enversör sistemin farklı beslemelerindeki gerilimin varlığı, değeri gibi durumları izlemek mümkündür.
