Modern endüstriyel tesislerde enerji verimliliği ve güç kalitesi büyük önem taşımaktadır. Elektrik enerjisinin verimli kullanılması, hem maliyetleri düşürür hem de sistemlerin daha uzun ömürlü olmasını sağlar. Bu yazıda, harmonik filtre reaktörlerinin enerji sistemlerindeki rolünü ve önemini detaylı bir şekilde inceleyeceğiz.
Harmonikler Nedir?
Elektrik sistemlerinde harmoniklerin varlığı, enerji kalitesini olumsuz yönde etkileyen ciddi bir problemdir. Harmonikler, doğrusal olmayan yüklerin sebep olduğu, ana frekansın katları olan sinüzoidal dalga formlarıdır. Örneğin, bir 50 Hz sistemde 3. harmonik, 150 Hz frekansında bir sinüzoidal dalgadır.
Harmonikler, genellikle güç elektroniği cihazları (örneğin, değişken frekanslı sürücüler, UPS sistemleri, bilgisayarlar ve aydınlatma balastları) tarafından üretilir. Bu cihazlar, giriş akımını kesikli bir şekilde çekerek harmonik bozulmalara yol açarlar.
Harmoniklerin Zararları
Harmoniklerin varlığı, elektrik sistemlerinde çeşitli sorunlara neden olabilir:
Aşırı Isınma: Harmonikler, iletkenlerde ve transformatörlerde aşırı ısınmaya yol açarak enerji kayıplarını artırır ve ekipman ömrünü kısaltır.
Ekipman Aşınması: Motorlar, jeneratörler ve diğer döner ekipmanlar, harmonik akımlar nedeniyle aşırı titreşim ve ısınmaya maruz kalarak daha hızlı aşınır.
Koruma Ekipmanlarının Yanlış Çalışması: Harmonikler, koruma röleleri ve sigortalar gibi koruma ekipmanlarının yanlış tetiklenmesine veya tamamen devreye girmemesine neden olabilir.
Güç Kalitesi Problemleri: Harmonikler, voltaj düşümleri, güç kalitesi problemleri ve sistem kararlılığında azalmaya yol açabilir.
Rezonsans Frekansı (Fr) ve Önemi
Rezonsans frekansı (Fr), bir LC devresinde indüktans (L) ve kapasitans (C) değerlerine bağlı olarak belirli bir frekansta devrenin rezonansa girdiği noktadır. Bu frekansta, devre maksimum empedans gösterir ve harmonik akımların etkili bir şekilde filtrelenmesini sağlar. Rezonsans frekansı, harmonik filtrelerin en iyi performansı gösterecekleri harmonik frekansını belirler.
\( F_{r} = \frac{1}{2\pi \sqrt{LC}} \)

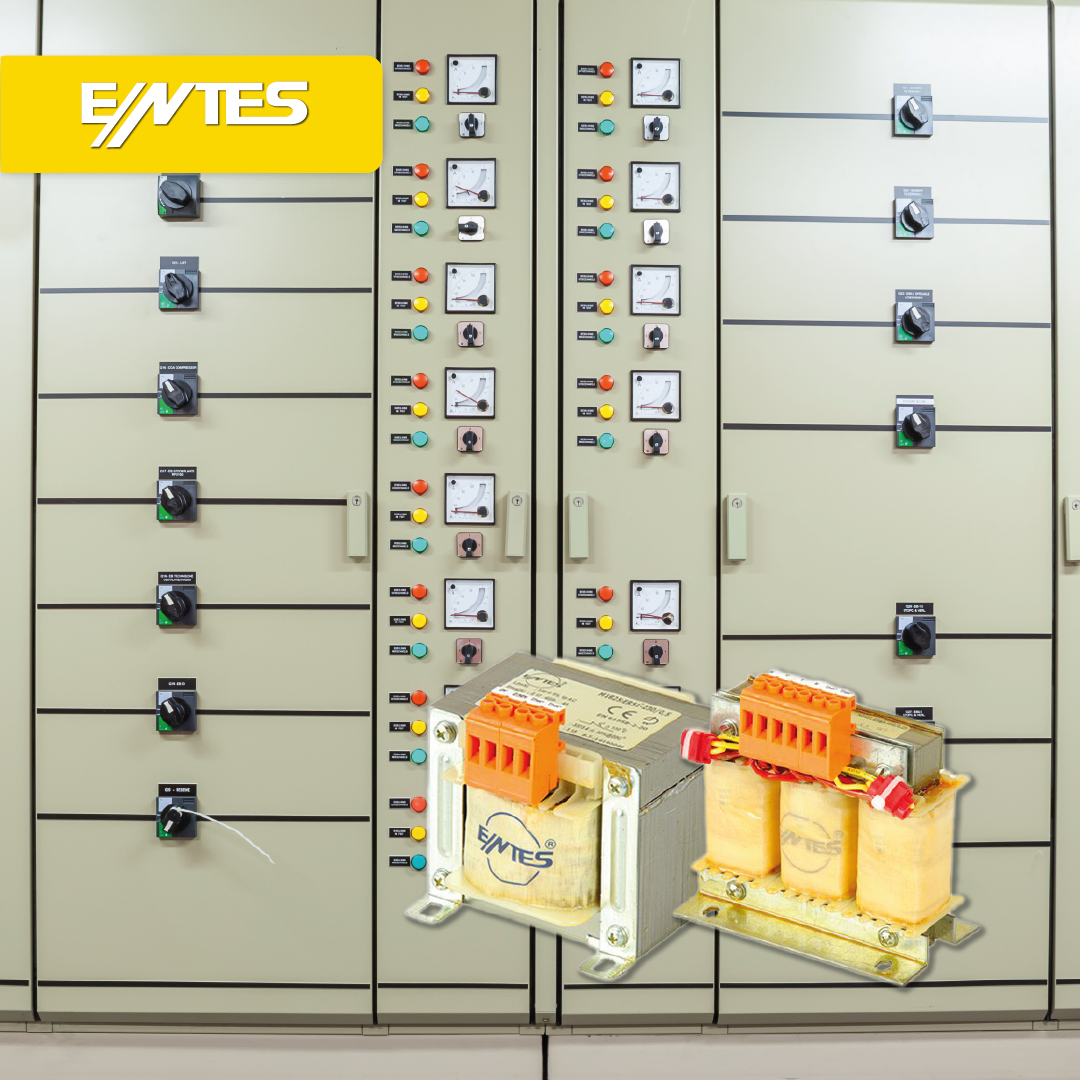

Harmonik Filtre Reaktörlerinin Tasarımı
Harmonik filtre reaktörlerinin tasarımı sırasında, sistemdeki en yaygın harmonik frekanslar dikkate alınarak uygun bir rezonans frekansı seçilir. Örneğin:
3. Harmonik (150 Hz): Bu harmonik, çoğunlukla tek fazlı doğrultucular ve belirli motor sürücüler tarafından üretilir. 50 Hz'lik bir sistemde, 3. harmonik frekansı 150 Hz olacaktır.
5. Harmonik (250 Hz): Bu harmonik, genellikle üç fazlı doğrultucular ve endüstriyel yüklerden kaynaklanır. 50 Hz'lik bir sistemde, 5. harmonik frekansı 250 Hz'dir.
7. Harmonik (350 Hz): Yine üç fazlı doğrultucular ve diğer endüstriyel uygulamalar bu harmonikleri üretebilir. 50 Hz'lik bir sistemde, 7. harmonik frekansı 350 Hz'dir.
Harmonik filtreler, bu harmonik frekansları hedef alacak şekilde tasarlanır ve optimize edilir. Filtre reaktörleri, kapasitörlerle birlikte çalışarak bu belirli frekanslardaki harmonik akımları etkili bir şekilde bastırır.
Pasif Harmonik Filtreler ve Reaktör Değerlerinin Hesaplanması
Pasif harmonik filtreler, elektrik sistemlerinde istenmeyen harmonik frekansları filtrelemek için kullanılan önemli bileşenlerdir. Bu filtrelerin doğru çalışabilmesi için reaktör değerlerinin doğru bir şekilde hesaplanması gerekmektedir.
Pasif harmonik filtrelerde reaktör gücü, aşağıdaki formülle hesaplanır:
\( P = \left( \frac{f}{{f}_{r}} \right)^{2} \)
Burada:
\( P\): Reaktör gücü (% olarak)
\( f \): Şebeke frekansı (Hz)
\( f_{r} \): Seçilen rezonans frekansı (Hz)
Örneğin, \( f = 50 \, \text{Hz} \) (şebeke frekansı) \( f_{r} = 210 \, \text{Hz} \) durumunda, reaktör gücü şu şekilde hesaplanır:
\( P = \left( \frac{50}{210} \right)^{2} = 0.0057 \)
Bu oran, reaktör gücünün yüzde 5.7 olduğunu gösterir.
Harmonik Filtre Reaktörlerinin Faydaları
Harmonik filtre reaktörlerinin kullanımı, elektrik sistemlerinde çeşitli avantajlar sağlar:
Enerji Verimliliği: Harmoniklerin filtrelenmesi, enerji kayıplarını azaltır ve sistemin genel verimliliğini artırır.
Ekipman Ömrü: Harmoniklerin neden olduğu aşırı ısınma ve titreşimlerin azaltılması, ekipmanların daha uzun ömürlü olmasını sağlar.
Daha Yüksek Güvenilirlik: Koruma ekipmanlarının daha doğru çalışmasını sağlar, böylece sistem arızalarının ve beklenmedik kesintilerin önüne geçer.
Daha İyi Güç Kalitesi: Harmonik bozulmaların minimize edilmesi, voltaj ve akım dalgalanmalarının azaltılmasına yardımcı olur, bu da genel güç kalitesini artırır.
Harmonik Filtre Reaktörlerinin Uygulama Alanları
Harmonik filtre reaktörleri, çeşitli endüstriyel ve ticari uygulamalarda kullanılır. Bu uygulamalardan bazıları şunlardır:
Endüstriyel Tesisler: Motorlar, sürücüler ve diğer güç elektroniği cihazlarının yoğun olarak kullanıldığı endüstriyel tesislerde harmonik filtre reaktörleri, enerji verimliliğini artırmak ve ekipman ömrünü uzatmak için kullanılır.
Ticari Binalar: Büyük ticari binalar, ofisler ve alışveriş merkezleri gibi yerlerde, aydınlatma ve iklimlendirme sistemlerinin harmonik üretimini azaltmak için harmonik filtre reaktörleri kullanılır.
Hastaneler: Tıbbi cihazların güvenilir ve kesintisiz çalışması için harmoniklerin minimize edilmesi gereklidir. Harmonik filtre reaktörleri, hastanelerde kritik öneme sahiptir.
Data Merkezleri: Bilgisayarlar ve sunucuların yoğun olduğu data merkezlerinde, güç kalitesini artırmak ve kesintileri minimize etmek için harmonik filtre reaktörleri kullanılır.
Harmonik filtre reaktörleri, modern enerji yönetimi stratejilerinin vazgeçilmez bir parçasıdır. Bu cihazlar, enerji verimliliğini artırırken aynı zamanda ekipmanların ömrünü uzatır ve genel sistem güvenilirliğini artırır. Entes olarak, enerji verimliliğini ve güç kalitesini artıran çözümlerimizle endüstriyel tesislerin performansını en üst düzeye çıkarmayı hedefliyoruz. Daha fazla bilgi ve özelleştirilmiş çözümler için bizimle iletişime geçebilirsiniz.
