Düşük çözünürlükteki görüntüler yerlerini yüksek netlikte ve çok iyi ses kalitesine sahip yayınlara bıraktılar.Günümüzde veri transferleri çok farklı şekilde yapılmakta olup artık vericiden alıcıya görüntü aktarımı bildiğimiz s-video komposit kablolarla yapılamayacak kadar yüksek bant genişliğine ihtiyaç duymaktadır.
HDMI Prizler
Sıkıştırma yapılmaması nedeniyle görüntü ve seste kayıp olmaz ancak veri aktarımı için yüksek banta genişliğine sahip bağlantıya ihtiyaç duyulur. Bugün kullandığımız klasik video ve kompozit bağlantıları bu kadar yüksek bant genişliğini kaldıramazlar. 1080p çözünürlüğündeki görüntü ve 8 Kanal 192 Khz de kodlanmış sesin 4Gbps’dan daha az bir bant genişliğine ihtiyaç duyduğunu düşünürsek, bu bağlantıyı yapmak için bugün sadece DVI standardı uygundur. DVI bağlantısı, hem pahalı bir teknoloji olduğundan hem de geçerli bir aktarım standardı olarak kabul edilmediğinden tercih edilmiyor.
HDMI’ın pin sayısı ve sırası olarak yapısı DVI görüntü aktarımı ile birebir aynıdır. Fakat yüksek kalitede görüntüye ek olarak birde ses aktarabilmesi HDMI üstün kılan özelliktir. HDMI yayın 5gbps gibi oldukça yüksek bir bant genişliği sağlar.Yüksek bant genişliği sayesinde çok yüksek Hz değerlerinde kodlanmış sesleride yüksek görüntü kalitesiyle ile birlikte rahatlıkla aktarabiliriz.HDMI sistemin bir avantajıda çift taraflı işleyebilmesi, yani alıcıdan monitöre görüntü aktarımı yapılırken monitörden alıcıyada bilgi aktarımı gerçekleşebilir.

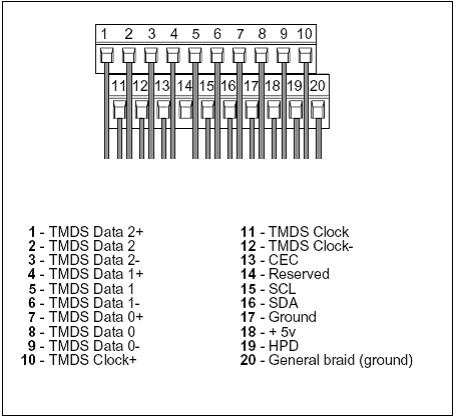

Bağlantı Şeması
Bağlantı Şeması

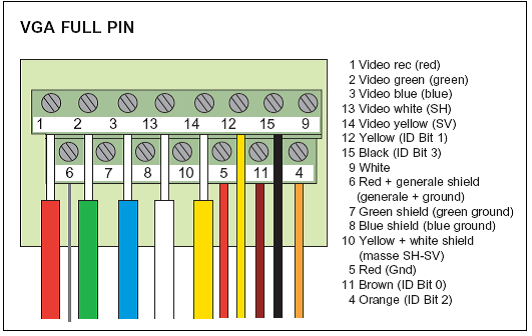

HD15 (VGA) prizler
Bu sistem bir görüntü aktarımı sistemi olup analog sinyaller taşınır. Teknik anlamda HD15, piyasadaki genel adıyla VGA prizler bir monitörün, plazma ekranın veya video projeksiyon makinesinin VGA , XGA veya VESA bağlantısı sağlar.
Tekli – İkili – Üçlü RCA prizler
Tekli Video prizi – Dişi RCA
RCA tipi tekli bağlantının yapıldığı kamera, DVD ve video cihazlarının kompozit video bağlantısını sağlar.Sarı konnektörlüdür.Tavsiye edilen kablo mini coaxial 3mm dir. Görüntü aktarımı içindir.
Kompozit video bağlantısı video cihazları arasında RCA konnektörlü tek bir bağlantı kablosu ile iletilir. Bu tip bağlantıda Video bilgisi, renk ve parlaklık bilgileri tek bir sinyalde birleştirilerek taşınır.

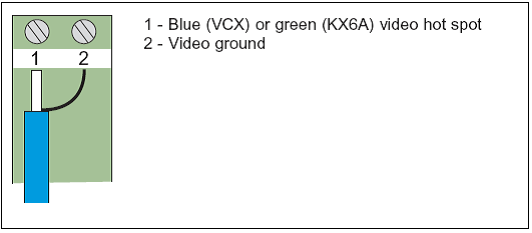

Bağlantı Şeması
İkili Video prizi – Dişi RCA
Kamera, DVD ve video gibi cihazların stereo audio(ses) bağlantısını sağlar. Ses aktarımı içindir.Tavsiye edilen kablo 1 çift zırhlı audio kablosudur.

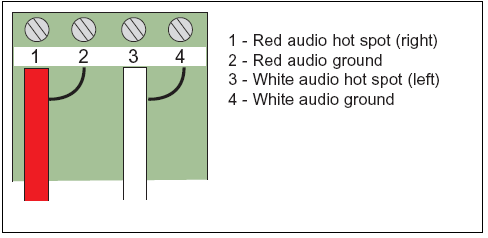

Bağlantı Şeması
Üçlü Video prizi – Dişi RCA
Kamera, DVD ve video gibi cihazların kompozit video ve stereo audio(ses) bağlantısını sağlar. Tavsiye edilen kablo 1 çift zırhlı audio + mini coaxial 3mm dir.Ses ve görüntü aktarımı içindir.

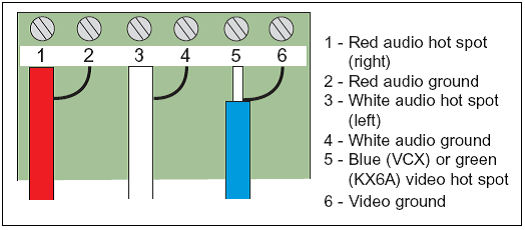

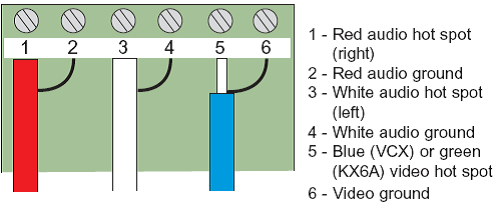

Bağlantı Şeması
Süleyman ÖZDAL
Legrand Elektrik San. A.Ş.
