Kablo tavası, galvaniz ile kaplı, kabloların havalandırılması için delikli sacdan üretilen kablo taşıyıcılardır. Elektrik tesisatının önemli bir parçasıdır ve kabloların yapı içerisindeki dağıtımını gerçekleştirir.
Kablo Tavası Nedir?
Kablo tavası, kablonun ömrünü uzatmak ve güvenli kullanım için elektrik tesisatlarında kullanılan en önemli parçalardan biridir. Kabloların hava almasını sağlamak amacıyla delikli sacdan üretilir ve galvaniz ile kaplanır. Kaplama için iki farklı yöntem kullanılır; çinko kaplanması ile pregalvaniz ya da sıcak daldırma galvaniz yöntemleri uygulanır. Kablo yapı elemanları hakkında detaylı bilgi almak için tıklayın.
Yapımda kullanılan galvaniz, su, nem, kirli hava içeren ortamlara karşı hassastır. Bu tür ortamlar kablo tavasına zarar verir ve ömrünü kısaltır. Bu nedenle kablo tavası hava sirkülasyonunun olduğu alanlarda konumlandırılmalıdır.
Kablo Tavası Seçimi
Kablo tavası, tesisat içerisinde taşınacak kabloların yüklerine göre farklılık gösterir. Kablolardan geçecek akıma göre farklı tava kullanmanız gerekebilir. Elektrik tesisatının içerisindeki kuvvetli ve zayıf akım kablolarının taşınması için farklı tava kullanılır. Fakat zayıf akım ve kuvvetli akım kabloları için tek bir tava kullanmanız gerekiyorsa araya bir "seperatör" koymanız gerekmektedir.
Seçim yaparken en önemli kriter sac kalitesidir. Sac kalitesi güvenlik düzeyini de belirler. Tavanın yangın esnasında devamlılık özelliği olması çok önemlidir. Yangın sırasında tavanın içerdiği kabloları belli süre standartlarında koruyabilmelidir. Yangına karşı fonksiyon devamlılığı sacın kalitesine bağlıdır. Bu nedenle tava seçimi sırasında öncelikli olarak sac kalitesine bakılmalıdır. Seçiminiz sırasında DIN 410212 standartları kapsamında E30 ve E90 yangın özelliğini dikkate almanızı öneriyoruz.

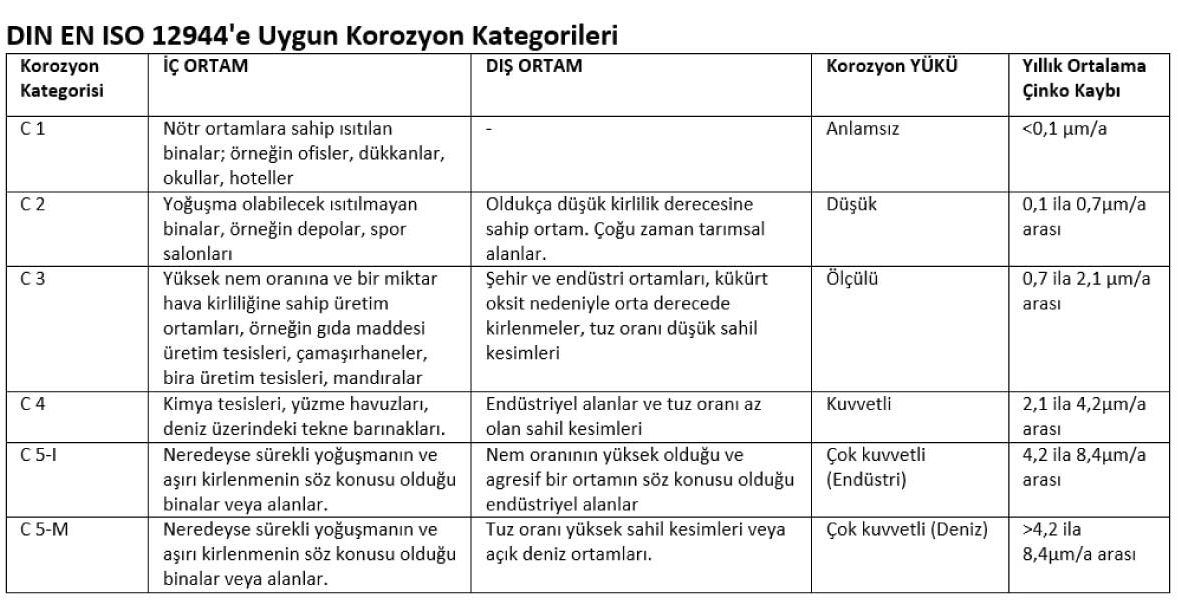

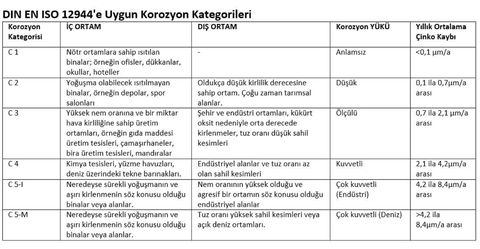

Kaplama yöntemi ise dikkat edilecek bir başka husustur. Teknolojik gelişmeler sayesinde kaplama yönteminde uygulanan değişiklikler sayesinde korozyonun önüne geçmek mümkündür. Karbon oranı düşürülmüş, ince yapıda tavalar üretilmektedir. Krom ilaveli ince sac, oksijen ile tepkimeye girerek kendini onarabilir. Özellikle kapalı alan kullanımları için "formlu yapı" olarak tabir edilen, karbon oranı düşük krom ilaveli kablo tavası tercih edilmelidir. Formlu yapıdaki kablo tavası taşıma kapasitesi ağır kablo tavalarıyla eşit düzeydedir.
Tavalar aynı zamanda kabloları manyetik alanların olumsuz etkilerinden korumalıdır. Manyetik alanlar kabloların performansını direk olarak etkiler. Kablolar döşendikten sonra rezerv boşluğu bırakılması önerilir. Bu boşluk yaklaşık %30 oranında olmalıdır. Rezerv boşluğuna ek olarak, kabloların üzerinde kalacak yüksekliğin en az 60mm olması gerekir.
Son olarak yük taşıma kapasitesini dikkatle değerlendirmelisiniz. Genişlik baz alınarak; 100mm 200mm 300mm kablo tavası minimum 75kg taşıyabilmelidir. 400mm 500mm 600mm genişlik ise 135kg yüke dayanmalıdır.
Kablo Tavası Montajı
- Önce iş güvenliği! Montaja başlamadan önce lütfen iş güvenliği için gerekli önlemleri aldığınızdan emin olun.
- Taşıyıcı eleman olan tijlerin uygulanacak boyutlarını belirleyin ve bu boyutlara uygun olarak kesin.
- Tijlerdeki çapakları temizleyin ve paslanmaya karşı galvaniz ile boyayın.
- Dübel delikleri açmak için bir ip yardımıyla tava, montajı yapılacak alanda düz bir hat belirleyin.
- Askı elemanlarını dübeller yardımıyla tavana sabitleyin. İki tij arasındaki mesafe ortalama 1.5m olmalıdır.
- Destek profiler tijlere takılır.
- Tava profillerin üzerine oturtulur.
- Eğer dönüş gerekiyorsa üretici firmadan dönüş için üretilmiş özel elemanlar temin edilmelidir.
