Buatlar (ek kutusu), elektrik tesisatında iletkenlerin birbiri ile bağlantısının yapıldığı kutudur. Eklerin, buat dışında başka bir yerde yapılması yasaktır. Buat kullanım yerine göre farklı ölçülerde ve tiplerde olabilir.
1. Buatlar
Buatlar (ek kutusu), elektrik tesisatında iletkenlerin birbiri ile bağlantısının yapıldığı kutudur. Eklerin, buat dışında başka bir yerde yapılması yasaktır. Buat kullanım yerine göre farklı ölçülerde ve tiplerde olabilir.
1.1. Sıvaüstü Termoplastik Dağıtıcı Buatlar
Termoplastik dağıtıcı buatlar her çevre koşuluna dayanıklı olmalı ve sıvaüstü tiplerde evin içinde kullanılabilecek zariflikte olmalıdır.
Buatlar üzerinde değişik çaptaki kablolara uygun kablo girişleri bulunmalı ve buatlar IP67 koruma sınıfında olmalıdır. Bu sayede daha güvenli ve kolay montaj yapılabilir.
Buatların yuvarlak, kare ve dikdörtgen tipleri mevcuttur;
- Yuvarlak buatlar, genelde 4 girişli olarak 70mm veya 90mm çaplarında üretilirler.Farklı derinlikte tipleri bulunmasına rağmen, ağırlıklı olarak 52mm derinlikteki yuvarlak buatlar tercih edilmektedir.
- Kare buatların da farklı boyutlarda tipleri mevcuttur. En çok tercih edilen boyutlar; 70mm, 85mm, 110mm dir. Bu buatların 47mm, 52mm ve 72mm gibi farklı derinliklerde tipleri de mevcuttur.

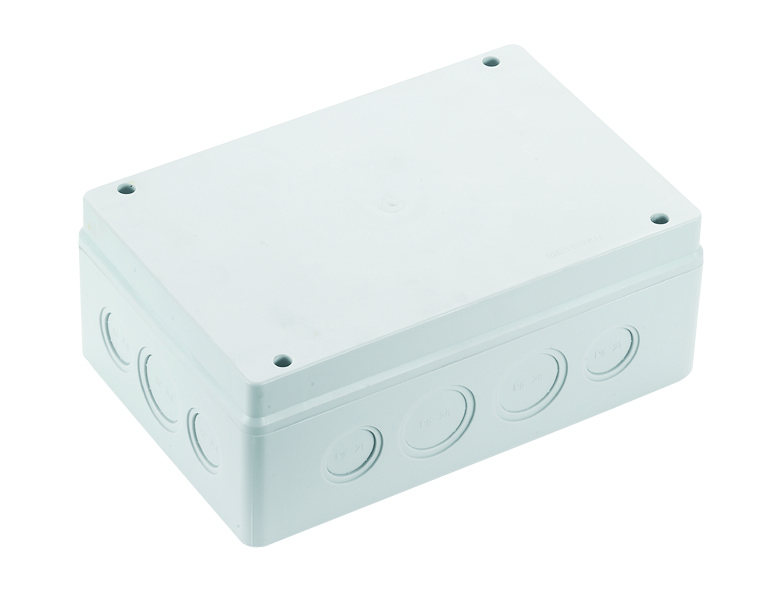

- Dikdörtgen buatlarda en çok tercih edilen boyutlar 130x220x95mm, 220x300x100mm, 180x270x100mm’dir.Bu buatlarda farklı boyutlarda 13,14 adete kadar kablo girişleri bulunmaktadır.

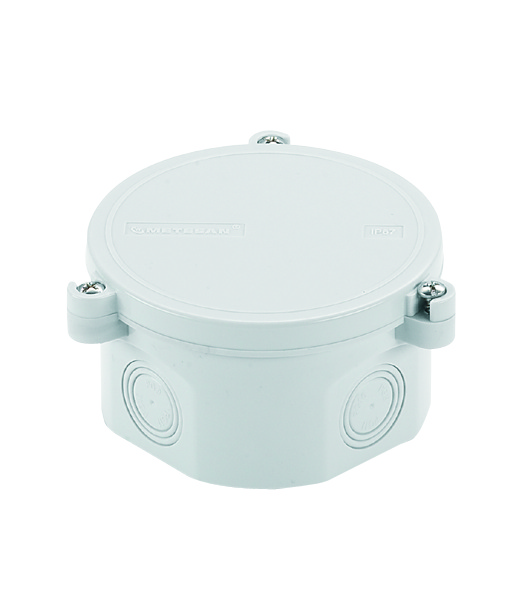

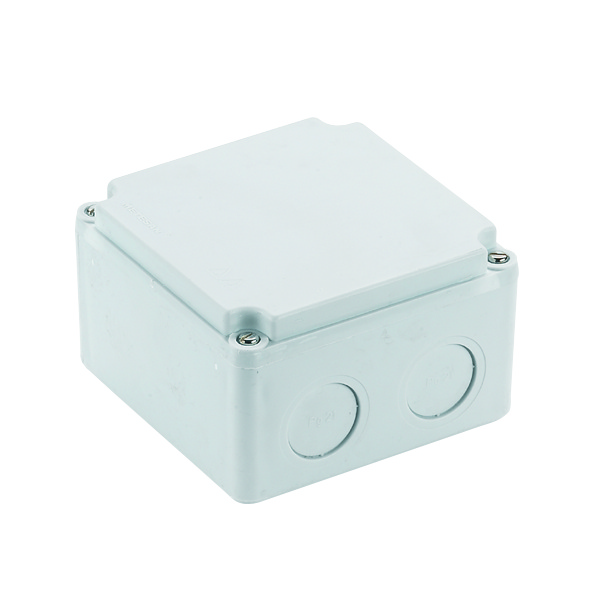

Yuvarlak Buat Kare Buat Dikdörtgen Buat
Teknik Özellikler
- IP67 koruma sınıfında olmalı, bu sayede toza ve basınçlı suya karşı dayanım göstermelidir.
- Buatlarda güvenli kullanım sağlayan Yanmazlık Özelliği olmalıdır.
- Dikdörtgen yapılı ray kanalı ile sigorta sayısının dışında klemens rayı kullanılarak ray klemensi yapma imkanı olmalıdır.
Uygulama Alanları
Sıvaüstünde kablo dağıtımı amacıyla kullanılır.
Termoplastik dağıtıcı buatlarda kullanılması gereken malzemeler ve sağlanması gereken standartlar aşağıdaki gibidir;
Standartlar
- Alev alma ısısı IEC695: Yanmazlık testidir.
- HFCPP: Halogen free copolymer polypropilen
- Hammadde
- ABS: Akrilonitril Butadien Strien
- HIPS: High impact polistren
1.2.Sıvaaltı Buatlar
4’ten fazla bağlantı girişinin gerektiği sıvaaltı kablo dağıtımı kullanımında tercih edilir.
Sıvaaltı dağıtıcı buatlar;
- Dış etkenlere karşı dayanıklılık sağlayan HIPS hammaddesinden üretilmelidir.
- Alev alma ısısı IEC 695 testine göre kapak 750°C ısıya dayanıklı, gövde ise 650°C ısıya dayanıklı olmalıdır.

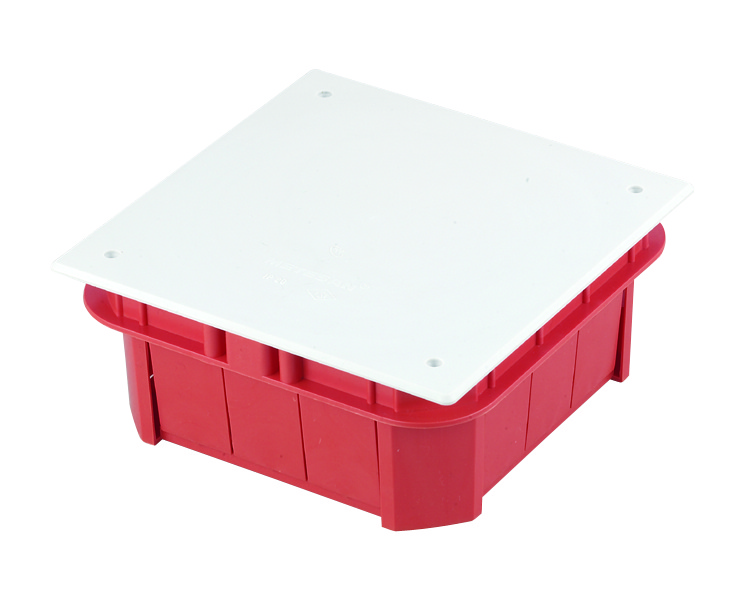

Sıvaaltı Buat
2. Kasalar
Elektrik tesisatında sıva altı tesisatta anahtar-priz gibi elemanların duvara sabitlenmesinde kullanılır. Sıva üstü tesisatta kanallarda özel imal edilmiş olan kasalar kullanılır. Elektrik tesisatında kullanılan kasalar, kullanılacağı yere göre değişik türde ve boyuttadırlar.
3 farklı tipte montaj kasaları bulunmaktadır. Halogen free montaj kasaları, yangın durumunda insan sağlığına zararlı gaz çıkartmayan maddelerden üretildiğinden yangında ek güvenlik sağlar.
Tuğla Duvar Kasaları
Derin kasa seçeneği sayesinde priz montajlarında kalın kesitli kabloların sorunsuz bir şekilde kullanılmasına imkan sağlar.

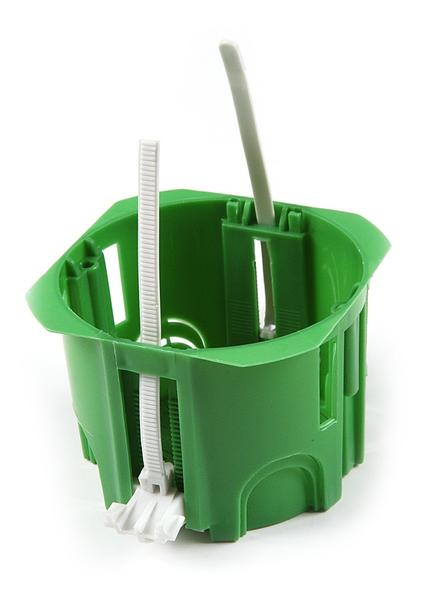

Alçıpan Duvar Kasaları
Vidasız montaj özelliği sayesinde alçıpan duvarlarda pratik ve güvenli montaj imkanı sağlar.
Beton Duvar Kasaları
İhtiyacınıza göre betonpan tavan veya duvar uygulamalarında anahtar-priz tesisat ürünlerinin montajını sağlar.
Kapak özelliği; Kasaların opsiyonel kapaklı olması inşaat sırasında, sıva artıklarının kasanın içerisine dolmasını önler.

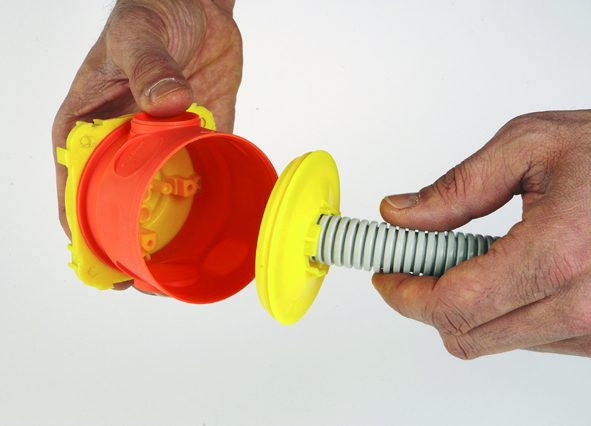

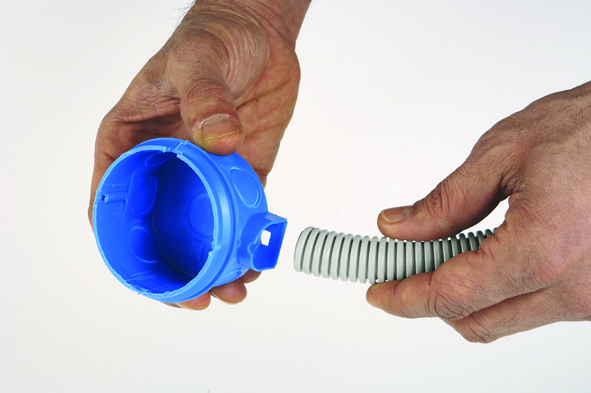

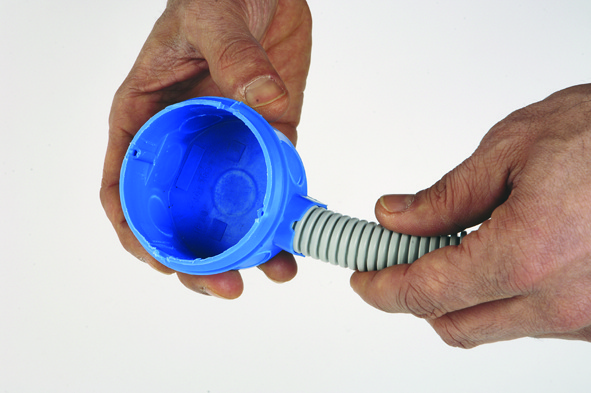

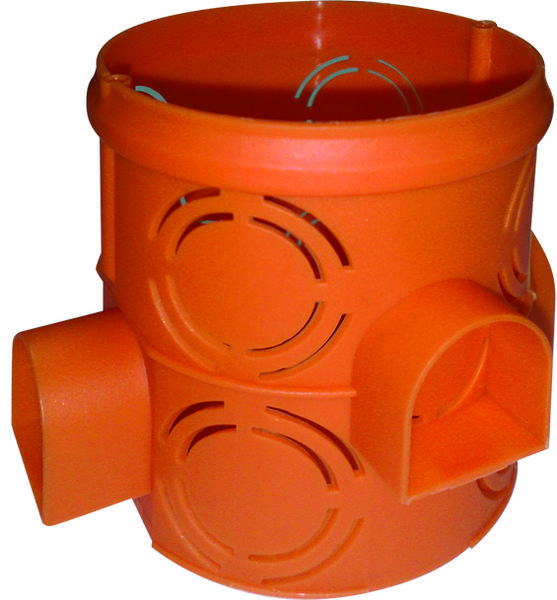

Boru Geçmeli tuğla duvar kasası Derin Boru geçmeli tuğla duvar kasası

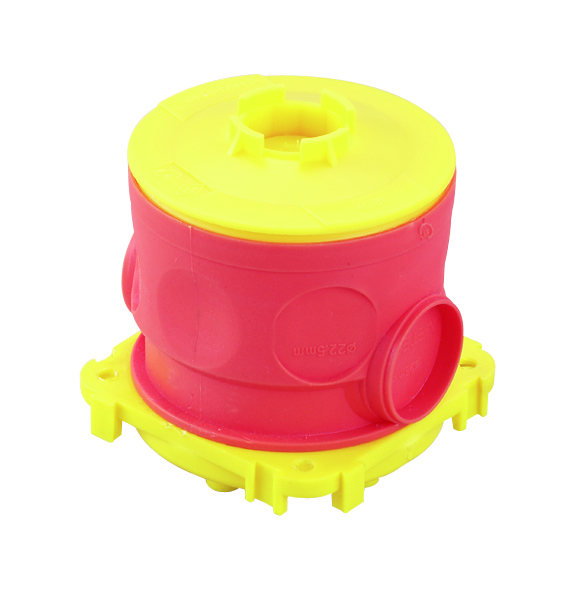

Beton duvar kasası(kalıba tesbit elemanı +buat gövde + arka kapak) Alçıpan anahtar kasası
Kasalar;
- Isı ve darbeye karşı dayanıklı olmalıdır.
- Özel hammaddesi sayesinde -40°C ye kadar maksimum dayanım sağlar.
- Farklı yönlerden boru geçişine imkan vermelidir.
- Modüler yapıda olup, çoklu kullanıma uygun olmalıdır.
Kasa-buatlar genelde inşaat sırasında bir defaya mahsus olarak monte edilen ve sonrasında değiştirilmesi çok güç ve masraflı ürünlerdir. Bu sebeple kaliteli ve güvenli bir tesisat ve anahtar-prizlerin de daha uzun ömürlü olabilmesi için kaliteli kasa-buat kullanımı büyük önem taşımaktadır.
Hastane, huzurevi, okul vs. gibi kamusal alanlarda halogen free Kasa-Buat kullanımı insan sağlığı açısından çok önemli ve zorunludur. Zira yangın esnasında alev alabilecek bu malzemelerin, insanları zehirleyerek ortamdan uzaklaşmasını engeleyecek zehirli gaz çıkartması durumunda pek çok kişi hayatını kaybedebilir.
Halogen free(HF): Yandığında insan sağlığına zararlı zehirli gaz çıkartmayan madde
