Knx Otomasyon sistemleri içinde VRV-VRF Klima sistemleri,Fan Coil sistemleri,Split Klima,yerden yada duvardan ısıtma-soğutma yada petek ısıtma kontrolleri yaygın olarak yapılabilmektedir.

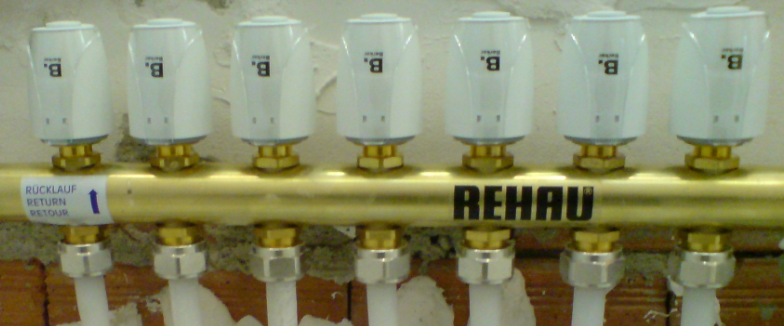

Bu yazımızın ilk bölümünde 220 V AC selenoid vanalar aracılığı ile kontrol edilen Yerden Isıtma-Soğutma sistemleri ve petek ısıtma kontrollerine değineceğiz.Otomasyon sistemi üzerinden yerden ısıtma su dolaşımı ya da petek ısıtma su dolaşımı kontrolü yapılacak ise kollektör sistemi soldaki resimdeki gibi elektrikli 220 Volt ile çalışan termostatik vanalı bir kollektör yapısı olması gerekmektedir. Odaların ısıtma kontrollerinin ayrı ayrı kontrol edileceği düşünüldüğünde, odalara giden su dolaşımı borularının da ayrı ayrı olması gerekmektedir.
Termostatik vana kontrolleri için her vana için 2x1,5 mm (faz-nötr) kablo çekilmesi gerekmektedir.Bazı durumlarda bir oda için kollektörler birkaç bölge olarak düşünülebilir. Daha açık söylemek gerekirse Örneğin salondaki yerden ısıtmayı birden fazla ayrı kollektör kontrol ediyor olabilir. Bu gibi durumda otomasyon programının sağlıklı bir şekilde yapılabilmesi için hangi bölgenin nereyi kontrol edeceği iyi bilinmelidir.

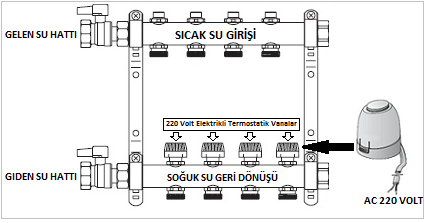

Otomasyon sistemi ile ısıtma sisteminin kontrol edilme mantığı aşağıdaki resimdeki gibi odalar için gruplandırılmış termostatik vanalara enerji vererek ya da enerjisini keserek odaya giden sıcak suyun kontrol edilme mantığına dayanmaktadır. İlgili odadaki otomasyon anahtarı ısıtma komutu gönderdiğinde panoda bulunan heating actuator modülü üzerinden ilgili termostatik vanaya enerji gönderilir ve vanaların açılarak ilgili odaya sıcak su dolaşımının sağlanmasına izin verilir.
Bu şekilde odanın sıcaklık değerinin artmasını sağlamaktadır. İstenilen sıcaklık değerine gelen odada bulunan otomasyon anahtarı ya da termostat ısıtma komutunu kestiğinde panodaki modül de termostatik vanalara giden enerjiyi kesmektedir. Enerjisi kesilen termostatik vana su dolaşımını keseceğiden odaya giden sıcak su da kesilmiş olacaktır. Bu şekilde odaya giden sıcak suyun kontrolü odadaki termostat ya da termostatlı anahtar kontrolünde hızlı bir şekilde yapılarak odanın sıcaklık seviyesinin istenilen değerde sabitlenmesi sağlanmaktadır.
Isıtma sisteminin odayı ısıtabilmesi için kollektörlere kombi tarafından ısıtılmış sıcak suyun gelmesi ya da kollektörde sıcak suyun hazırda beklemesi gerekmektedir. Kombiden gelen sıcak su odayı ısıtacak seviyede değil ise ya da kombi kapalı ise otomasyon anahtarı ısıtma komutu göndermiş ve termostatik vanalar açılmış olsa bile sıcak su dolaşımı olmayacağından odanın ısınması gerçekleşmeyecektir. Özetleyecek olur isek otomasyon sistemi ile yapılan ısıtma kontrolü, odaya giden sıcak suyu açarak ya da kapatarak odanın sıcaklığının istenilen seviyede tutulması şeklindedir.
Aynı yerden ısıtma sistemi gibi özellikle son yıllarda kullanımı artmaya başlamış olan yerden soğutma yada duvardan soğutma gibi sistemlerinde kontrolü aynı şekilde olmaktadır.

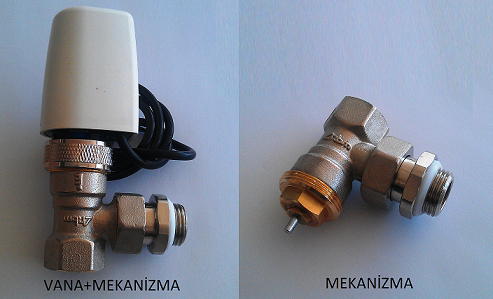

Eğer radyatör petek kontrolü yapılmak isteniyorsa bunlarda gene yerden ısıtma gibi kontrol edilebilir.Tek farkı buradaki radyatörler için özel üretilmiş olan mekanizma ve 220 V AC termostatik vanasıdır. Resimdeki bu iki ürünün kontrolü gene 2 damar Faz-Nötr kablo üzerinden yapılabilmektedir.
