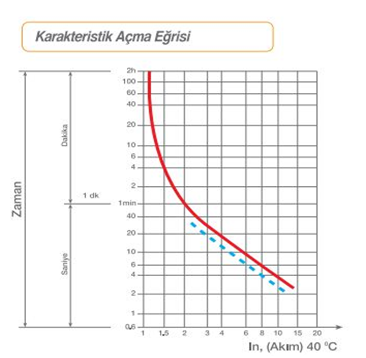

Kontaktör, termik röle ve sigorta kombinasyon elemanlarının koruma sahaları ve termik rölenin akım- zaman karakteristiğinin incelenmesi...
Kombinasyondaki elemanlarının koruma sahaları şunlardır:
► Termik röle, devredeki motoru, kabloları ve kontaktörü aşırı yüke karşı korur.
► Sigorta ise kendisinden sonra gelen bütün cihazları yani motoru, kabloları, termik röleyi ve kontaktörü kısa devreye karşı korur.
►Cihazları seçerken aşağıdaki hususları gözönünde tutmalı.
1) Aşırı akım rölesinin karakteristiği, motorun yol almasına müsaade edecek kadar gecikmeli olmalı. Bunu temin etmek için rölenin açma eğrisi motorun sabit yol alma akımı değerinin belirli bir mesafe ile üstünde kalmalı
2) Sigorta, aşırı akım rölesini kısa devrede parçalanmaktan korumalı. Bunu temin için, sigortanın erime eğrisi termik rölenin açma ile parçalanma eğrilerinin kesiştiği noktanın belirli bir mesafe ile altında kalmalıdır
3)Kontaktörün artık kesemeyeceği aşırı akımları sigorta kesmelidir. Bunu temin için sigortanın erime eğrisi, kontaktörün kesme kapasitesinin aşıldığı noktadan itibaren (kontaktör, nominal akımının 8 -10 mislini kesebilir) aşırı akım rölesinin açma karakteristiğinin belirli bir mesafe ile altında kalmalı.
4) Arka arkaya tekrarlansa dahi sigorta motorun yol almasına engel olmamalı. Bunun için sigortanın erime eğrisi yeterli bir mesafe ile motorun sabit yol alma akımının üstünde kalmalı.
5) Kısa devre halinde sigorta kontaktörü hasardan korumalı. Bunun için sigortanın açma eğrisi (Erime + sönme zamanı) kontaktör kontaklarının yanmaya başladığı akım - zaman eğrisinin belirli bir mesafe ile altında kalmalıdır.
Kontaktör - termik röle - sigorta kombinasyonları için müsaade edilen azami, sigorta akımları kataloglarda detaylıca verilmektedir.
Seçim Tablosu
_______________________________________________________________

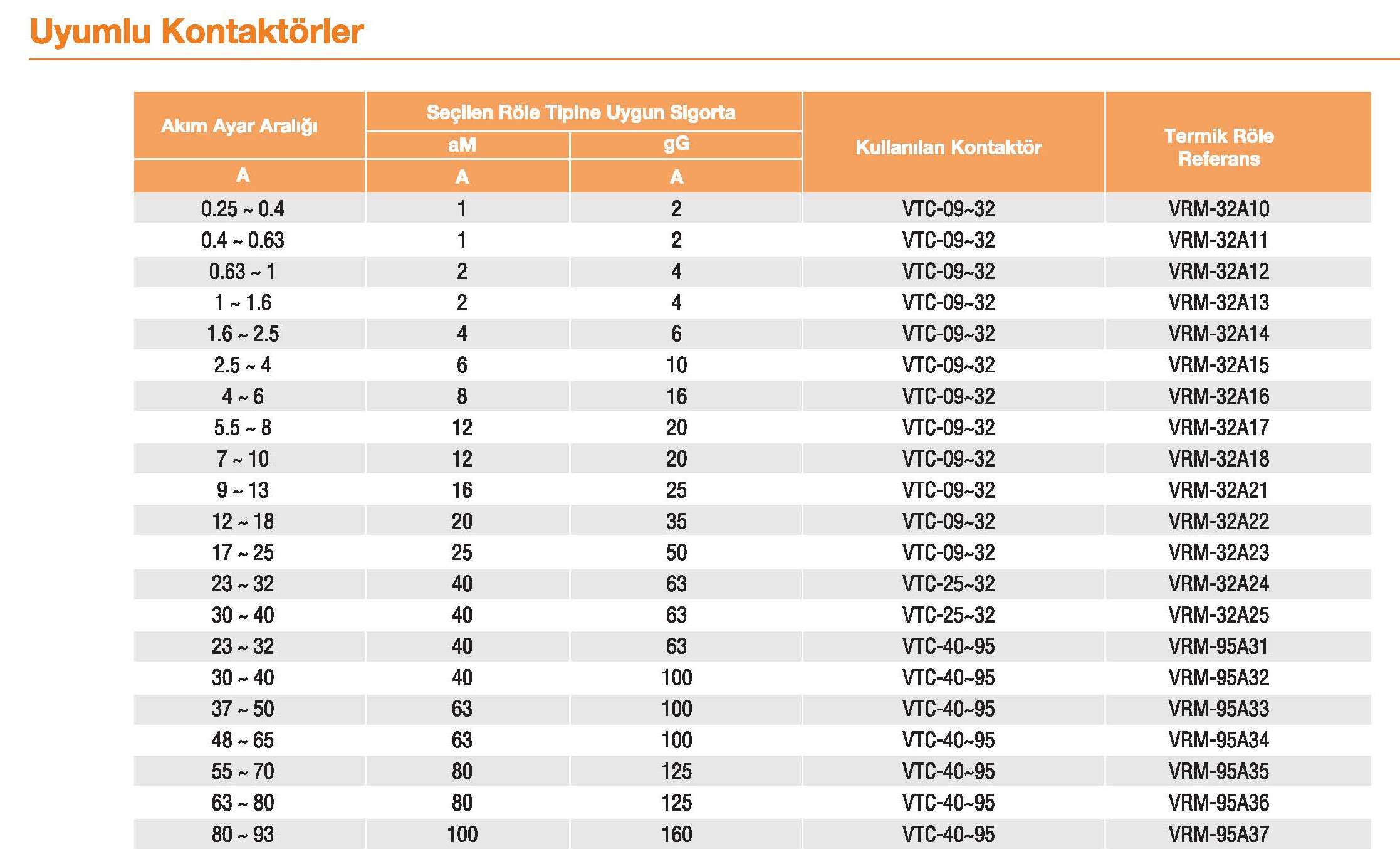

VIKO by Panasonic, kontaktör - termik röle - sigorta kombinasyonları için müsaade edilen azami, sigorta akımları ve seçim tablosu kataloglarımızda yer almaktadır. ( Detay için Ek'li dökümanı inceleyebilirsiniz.)
