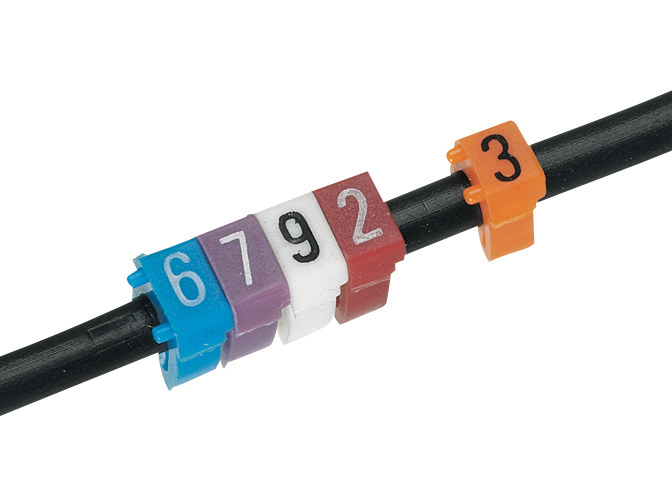

CAB³ Kablo İşaretleme Sistemi
CAB³ kablo işaretleme sistemi Viking³ klemensler veya tek ve çok damarlı kablolar içindir. 0.15mm² ile 6mm² kesitli kabloların işaretlenmesi mümkün olup daha yüksek kesitli kablolarda özel taşıyıcı aksesuarları sayesinde CAB³ işaretleme sistemine uygulanabilir. Özel taşıyıcı aksesuarlar 10 mm² ile 70 mm² arasında kablolarda kullanılmaktadır.
Aynı zamanda ürün portföyü içinde yer alan aksesuarlar uygulamalarınızda hız ve esneklik sağlar.İşaretler rakam, harf ve genel işaretlerden oluşmaktadır.
Aksesuarlar

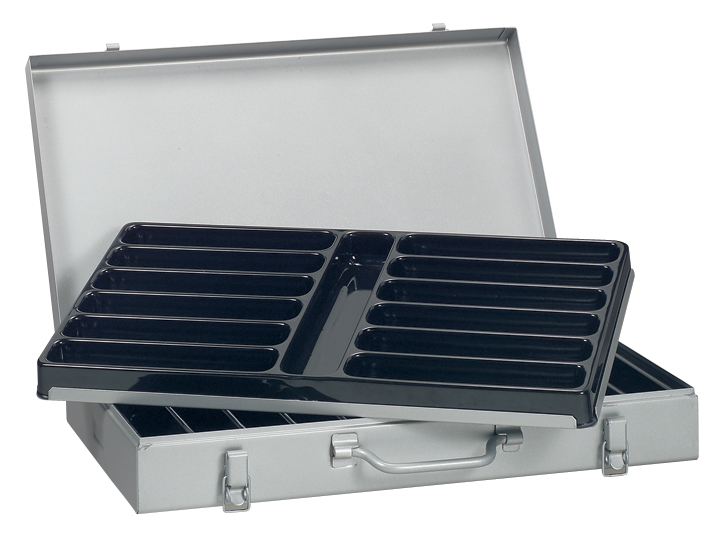

Yerinde müdahale çantası:
Duplix, CAB3, Starfix şarjör ve işaretlerin koyulabilmesi için hareketli tablalıdır. Yükseklik 85, derinlik 280, Genişlik 450mm’dir. Metalden üretilmiştir, asma kilit takılabilir.

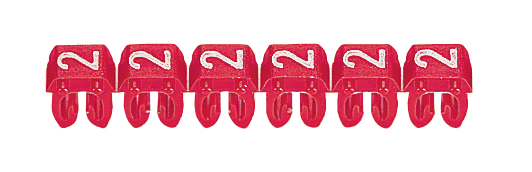

Şarjörler:
Şeffaf olup işaretlerin kolayca görülmesini sağlar. İletken üzerine işaretlerin kolayca konmasınayardımcı olur.

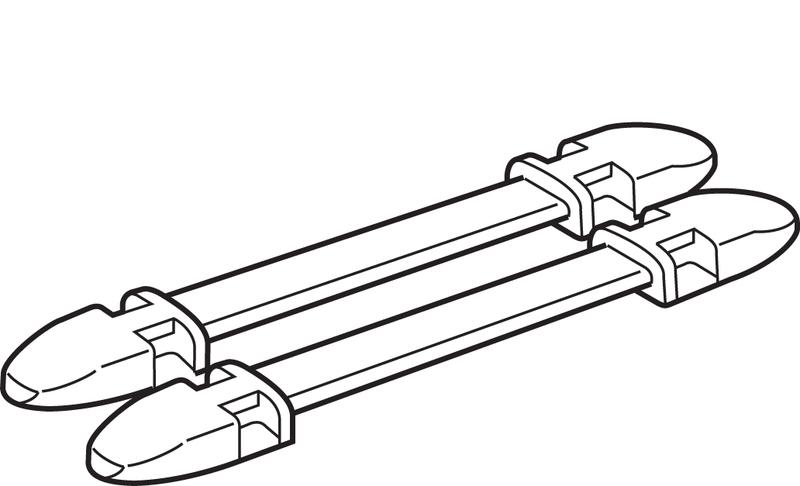

Kablo numarası taşıyıcısı:
Kesiti 10 ila 70 mm2 olan kablolar için Kesiti 0.5 ila 1.5 mm2 veya 1.5 ila 2.5 mm2’lik en çok 8 işaret takılabilir. Siyah renktedir.
İşaret taşıyıcısı:
Klemenslerin üstüne klipslenen işaret taşıyıcılardır.0.15 - 0.5 mm2 arası 7 işaret veya 0.5 - 1.5 mm2 arası 6 adet CAB³ işareti taşıyabilir.
Yerinde Müdahale Çantası Kablo Numarası Taşıyıcısı
Şarjörler İşaret Taşıyıcısı

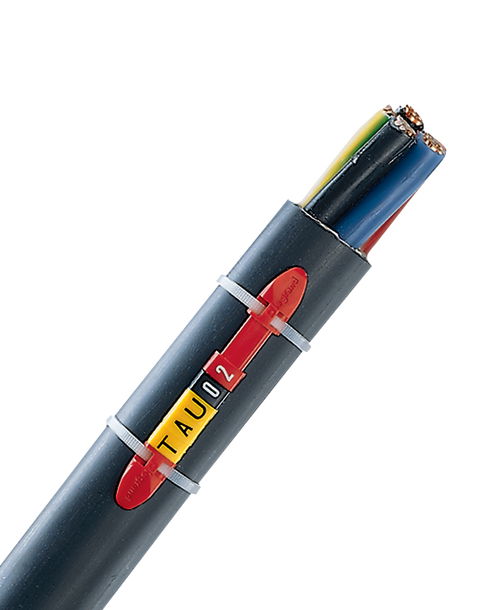

Duplix Kablo İşaretleme Sistemi
Bu işaretleme sistemi, bir işaret taşıyıcısı ve bu taşıyıcının üzerine takılan işaretlerden oluşmaktadır. İşaret taşıyıcıları 7 karakter ve 14 karakter kapasiteli olmak üzere ikiye ayrılmaktadır. İşaret taşıyıcının üzerine işaretlerin montajlanmasının ardından genişiliği 2.4 ve 3.5mm olan kelepçeler ile kablo üzerine aşağıdaki fotoğrafta göründüğü gibi sabitlenir.
İsteyen kullanıcılar farklı renk seçenekli işaret taşıyıcılar ile projelerinde farklılık yaratabilirler. (Siyah - Kırmızı - Sarı - Yeşil - Mavi)
İşaretler rakam, harf ve genel işaretlerden oluşmaktadır.
Bu sistemde kullanılan rakam işaretleri uluslararası standartlara uygun renklere sahiplerdir.

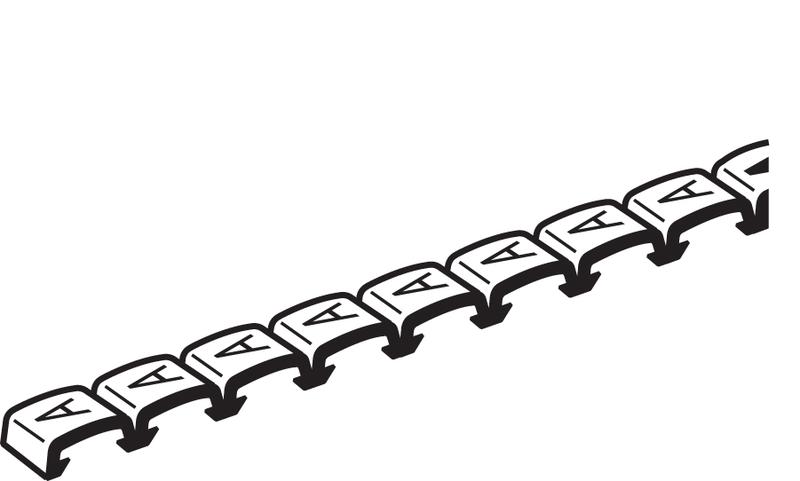

İşaret Rakam İşareti Harf İşareti
Memocab Kablo İşaretleme Sistemi

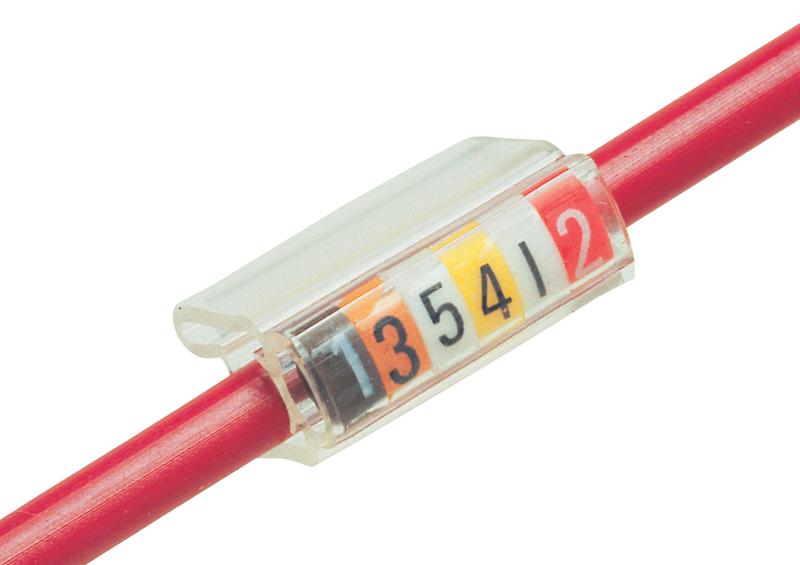

Kablolar ve bağlantı blokları için işaretleme sistemidir. İşaretlerin takılmasını kolaylaştıran ve tüm koşullar altında mükemmel bir tutuşu garanti eden esnek kablo işaret taşıyıcısıdır. Farklı kablo kesitlerindeki kablo damarları Memocab taşıyıcısının içinden geçirilip sonrasında ise taşıyıcı işaretler monte edilir.
İşaretler rakam, harf ve genel işaretlerden oluşmaktadır.
Logicab Kablo İşaretleme Sistemi
Memocab, Duplix, CAB³ işaretleme sistemleri, Viking³ klemensleri ve yapışkanlı etiketler için etiketleme sistemidir. İşaretler bilgisayar destekli plotter ile yazılmaktadır. Bu sistemin uygulaması için ürün ile birlikte gelen yazılım kurulmalıdır.
Yazılımın kurulumu için;
En az Intel Pentium II (veya dengi), Windows 2000 veya XP 128 MB RAM (512 MB tavsiye edilir) donanıma sahip bilgisayar donanımı gereklidir. Bu yazılım ile,
- İşaretlerin etiketlere yazılması ve görüntülenmesi,
- İşaretleri otomatik olarak oluşturma, sıralama ve düzenleme olanağı,
- Bir çizim programından işaretlerin doğrudan getirilmesi (Herhangi bir ASCII formatlı dosya)

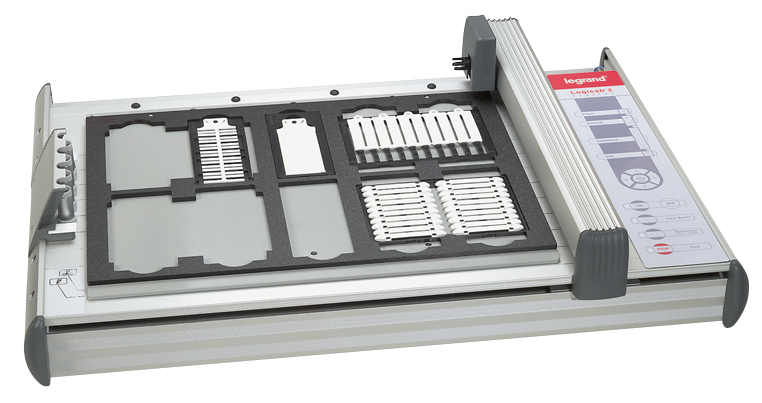

Yazıcı Plotter Kit
Logicab sisteminde varolan yedek kalem, plotter bakım seti, plotter için boş etiketler gibi aksesuarlar ile uygulamanın devamlılığı garanti edilmektedir.
Bir plotter kiti’nin içerisinde;
- Windows 2000 XP uyumlu Logicab yazılımı
- A3 boyutlarında tablo
- Farklı işaret taşıyıcıların uygun hizalama çerçevesi
- 4 adet plaka taşıyıcı
- 1 kutu etiket
- 1 adet Ø 0,35 mm kalem
- Bilgisayar / plotter bağlantı kablosu
- 100-240 V AC 50/60Hz/24 V DC 1,4 A güç kaynağı
- Koruyucu örtü yer almaktadır.
