kombinasyon kutusu üzerinde istenen priz adetleri ve prizlerin amperaj değerleri net olmalıdır. Priz kaidesi seçiminde bu iki nokta çok önemlidir. Legrand ürün portföyünde 3 farklı priz kaidesi modeli bulunmaktadır.
1. Aşama (Priz kaidesi seçimi)
Prizleri taşıyacak olan priz kaidesi seçiminde dikkat edilmesi gereken noktalar bulunmaktadır:
- Kombinasyon kutusu üzerinde istenilen toplam priz adedi
- İstenen prizlerin amperaj değerleri
Şöyle ki; bir kombinasyon kutusu üzerinde istenen priz adetleri ve prizlerin amperaj değerleri net olmalıdır. Priz kaidesi seçiminde bu iki nokta çok önemlidir. Legrand ürün portföyünde 3 farklı priz kaidesi modeli bulunmaktadır.
Tüm priz kaideleri 1 adet boşluk kapağı ile birlikte teslim edilir. Bu, boşluk kapağı kullanılmayan gözleri kapatmak amacıyla kullanılır.
57718 referanslı priz kaidesi, üzerinde 2 adet endüstriyel priz taşıyabilir ve bu prizler 16A veya 32A olmalıdır. Gelen talepte istenen prizler 16A veya 32A ise 57718 referanslı kaide kullanılabilir.
57719 referanslı priz kaidesi, üzerinde 2 adet endüstriyel priz taşıyabilir ve bu prizler 16A / 32A veya 63A olmalıdır. 57719 referanslı kaide 63A prizler için tasarlanmıştır. Eğer gelen talepte 63A priz var ise 57719 referanslı kaidenin kullanılması gerekir. 63A’lik prizler 57719 referanslı kaidenin alt gözüne montajlanır ve bu alt göz sadece 63A’lik prizlerin montajına uygundur. 16A veya 32A’lik prizler ise üst göze montajlanır.
57714 referanslı priz kaidesi üzerinde 3 adet endüstriyel priz taşıyabilir. Bu ürün 16A’lik endüstriyel prizler için tasarlanmıştır ve üzerine sadece 3 adet 16A priz takılabilir. 32A veya 63A’lik prizlerin kullanımına uygun değildir.
2. Aşama (Kombinasyon kutusu ana gövdesinin seçimi)
Priz kaidesi adedine göre tek kaide taşıyıcılı, iki kaide taşıyıcılı veya üç kaide taşıyıcılı kombinasyon kutusu ana gövdesi seçilir. Toplamda ihtiyaç duyulan priz kaidesi sayısı belirlendikten sonra uygun olan kombinasyon kutusu ana gövdesi seçimi yapılır. Örnek:
Tek priz kaidesi kullanılacak ise: Tekli kaide taşıyıcılı kombinasyon kutusu
İki priz kaidesi kullanılacak ise: İki kaide taşıyıcılı kombinasyon kutusu
Üç priz kaidesi kullanılacak ise: Üç kaide taşıyıcılı kombinasyon kutusu

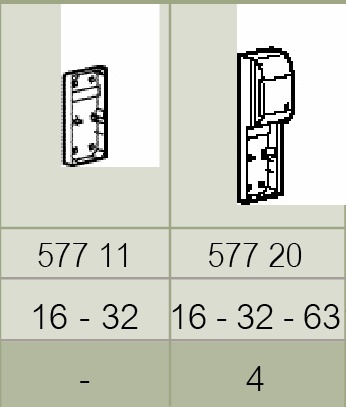

Tekli kaide taşıyıcılı kombinasyon kutusunun iki farklı modeli bulunmakta olup üzerine sadece bir priz kaidesi takılabilir. 57711 modeli sadece ana gövdeye sahip olup 57720 modeli ise ana gövde ve 4 modül modüler cihaz (sigorta - kaçak akım koruma anahtarı ve benzeri ürünler takılabilir) taşıyıcısı vardır.

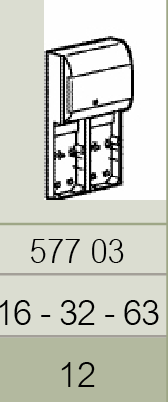

İki kaide taşıyıcılı kombinasyon kutusu üzerine iki adet priz kaidesi takılabilir. 57703 modeli bulunmakta olup 12 modül modüler cihaz (sigorta - kaçak akım koruma anahtarı ve benzeri ürünler takılabilir) taşıyıcısı vardır.

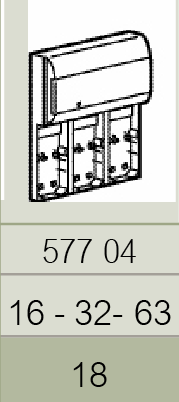

Üç kaide taşıyıcılı kombinasyon kutusu üzerine iki adet priz kaidesi takılabilir. 57704 modeli bulunmakta olup 18 modül modüler cihaz (sigorta - kaçak akım koruma anahtarı ve benzeri ürünler takılabilir) taşıyıcısı vardır.
3. Aşama (Endüstriyel prizlerin seçimi)

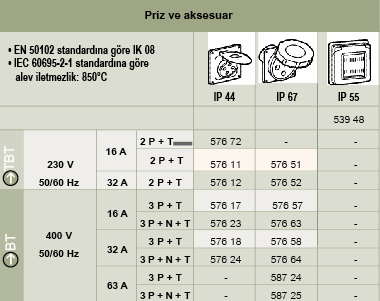

Bu aşamada talep edilen endüstriyel prizlere uygun ürünleri tablodan seçmek gerekir. Kullanılan tablo basit bir yapıda olup, öncelikle monofaze ve trifaze sonrasında da amperaja ve IP koruma sınıfına göre ayrılmıştır.
Örnek seçim:
- 2 adet 32A trifaze 3P+N+T priz
- 1 adet 63A trifaze 3P+N+T priz
- 1 adet 16A monofaze 2P+T priz
1. Aşama: kaide seçimi olup 63A prizin olmasından dolayı 57719 referanslı kaide kullanılmak zorundadır. 57719 referanslı kaidenin diğer boştaki gözüne de 16A veya 32A priz montajlanabilmekte olup 16A priz içinde bu gözü kullandığımızı varsayarsak 32A prizler içinde 57718 kullanabiliriz.
Kullanılması gereken kaideler bu bağlamda 1 adet 57719 ve 1 adet 57718’dir.
2. Aşama: 2 adet priz kaidesi kullanılmasından dolayı iki kaide taşıyıcılı kombinasyon kutusu olan 57703 tercih edilmelidir.
Kullanılması gereken kombinasyon kutusu 57703’tür.
3. Aşama: Gelen talebe göre tablodan prizler seçilir. IP67 korumalı ürün istendiğini düşünürsek:
- 2 adet 32A trifaze 3P+N+T priz ----à2 adet 57664
- 1 adet 63A trifaze 3P+N+T priz ----à1 adet 58725
- 1 adet 16A monofaze 2P+T priz ----à1 adet 57651
