Günümüzde değişen teknoloji ile birlikte HDMI ve VGA benzeri birçok görüntü ve ses aktarımı ürünleri piyasaya girmiş olup teknolojinin her alanında kullanılmaya başlanmıştır.
Bu ürünlerin elektrik ve elektronik sektöründe yoğun kullanımı birçok elektrikçinin özellikle bağlantı noktasında çok sıkıntı çektiği bir konudur. Halen kablo ve priz kısmında net bir standart olmamasından ötürü üreticiye göre priz ve kablo yapısı değişken olabilmektedir.
Bugünkü yazımızda ezberden daha ziyade her marka priz ve kabloda pratik bağlantı dediğimiz bir teknik açıklamamız olacaktır.
Öncelikle bir ölçü aleti temin edip bu ölçü aletini buzzer (kısa devre ölçme) konumuna getirin daha sonra bir ucu konnektörlü bir ucu açık bir HDMI veya VGA kablo bulun.
Bu aşamadan sonra kablonun konnektörlü ucunu prize takın sonrasında kablonun ucu açık olan herhangi bir damarına (örnek kırmızı renkli kabloya) ölçü aletinin bir ucunu ölçü aletinin diğer ucunuda prizin arkasındaki bağlantı deliklerine tek tek dokundurun hangi klemensde ölçü aleti sinyal verirse gelen ana HDMI veya VGA kablosunun ilgili aynı rengini (örnek kırmızı) sinyali aldığınız klemense bağlayın.
Buaradaki amaç hem gelen hemde giden kablo damarlarındaki renklerin birbirleri ile örtüşmesidir. Aksi halde ses yada görüntüde sorunlar meydana gelecektir.
Örnek resimler ile bu işlem aşağıda anlatılmıştır.
1. Aşama

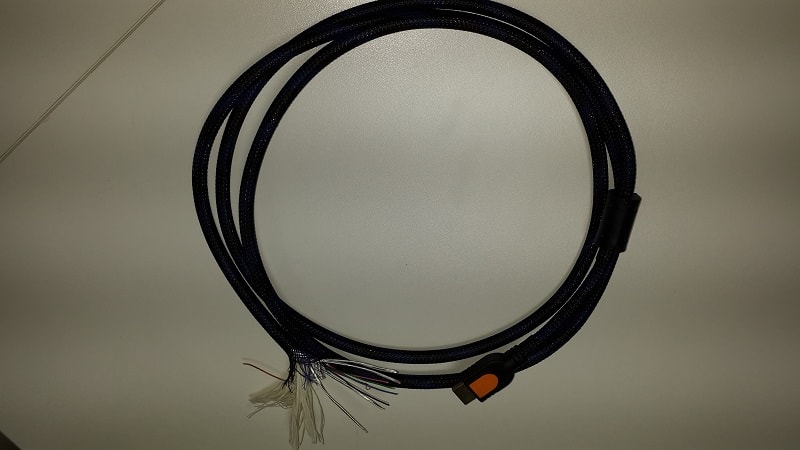

Resimdeki gibi bir kablo hazırlanır bir ucu konnektörlü bir ucu açık.
2. Aşama

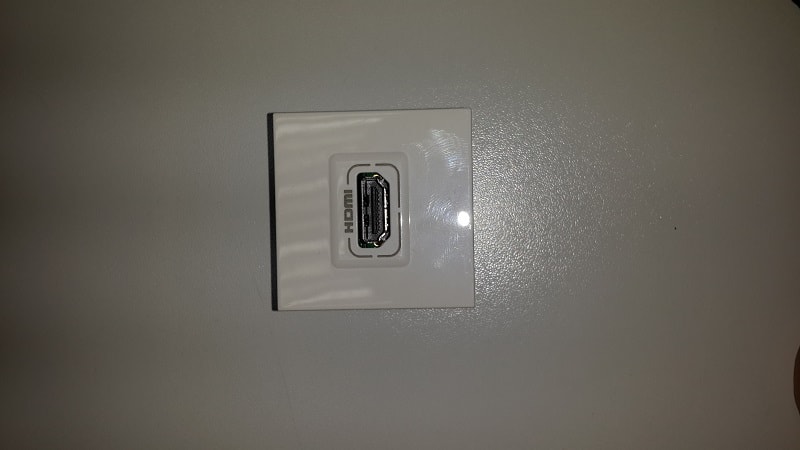

Bağlantı yapılacak priz yerinden sökülüp bir masa yada test masasına alınır.
3. Aşama

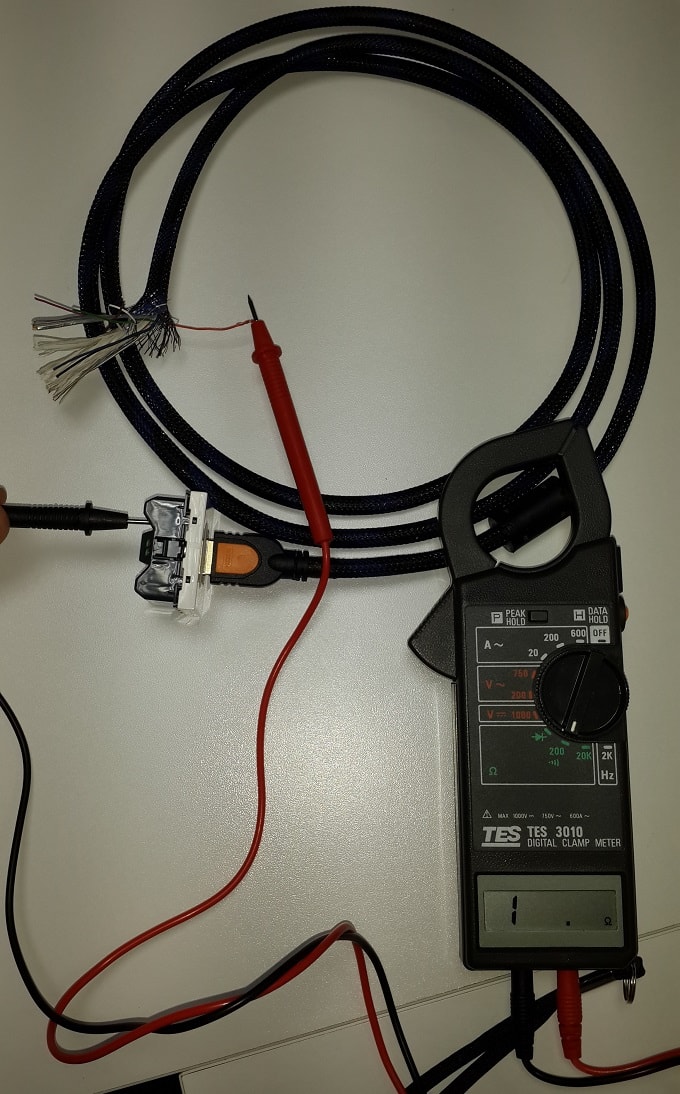

Bu aşamadan sonra kablonun konnektörlü ucunu prize takın sonrasında kablonun ucu açık olan herhangi bir damarına (örnek kırmızı renkli kabloya) ölçü aletinin bir ucunu ölçü aletinin diğer ucunuda prizin arkasındaki bağlantı deliklerine tek tek dokundurun hangi klemensde ölçü aleti sinyal verirse gelen ana HDMI veya VGA kablosunun ilgili aynı rengini (örnek kırmızı) sinyali aldığınız klemense bağlayın. Bu aradaki amaç hem gelen hemde giden kablo damarlarındaki renklerin birbirleri ile örtüşmesidir.
Süleyman ÖZDAL
Legrand Elektrik San.A.Ş.
Eğitim Yöneticisi
