Daha önce güç kaynağına veya trafoya yakın bir noktada düşük empedans testi gerçekleştirdiyseniz, bu işlemin ne kadar zahmetli ve zaman alıcı olabildiğini çok iyi biliyorsunuzdur. Sürekli değişen kararsız rakamlar, elektriksel parazitler ve test cihazlarının yanılma payı, hem saha verimliliğini hem de tesisat güvenliğini riske atar. Peki, bu karmaşayı tamamen ortadan kaldırmak mümkün mü?
Elektrik tesisatlarında güvenliği ve uluslararası standartlara uyumluluğu sağlamanın temel adımlarından biri, doğru çevrim empedansı ölçümleridir. Ancak trafo merkezleri gibi yüksek gürültülü alanlarda bu ölçümleri stabil hale getirmek geleneksel yöntemlerle oldukça zordur. Bu yazımızda; düşük empedans testlerinin neden zor kilitlendiğini, ölçüm doğruluğunu bozan dış etkenleri ve Megger’in çığır açan Confidence Meter™ ile True Loop™ teknolojilerinin bu süreci nasıl standartlaştırdığını inceliyoruz.
Doğru Düşük Empedans Ölçümü Neden Hayati Önem Taşır?
Düşük çevrim empedansı (loop impedance), doğrudan yüksek kısa devre arıza akımı (PFC) anlamına gelir. Herhangi bir arıza anında, koruma elemanlarının (sigortalar, devre kesiciler) insan hayatını koruyacak ve ekipman hasarını önleyecek hızda (milisaniyeler içinde) açma yapabilmesi bu değerin doğruluğuna bağlıdır.
Ölçümün elektriksel gürültü veya yetersiz bir test cihazı nedeniyle hatalı yapılması, tüm kısa devre hesabı zincirini bozar. Yanlış seçilen bir devre kesici; istenmeyen açmalara, kritik sistem kesintilerine ya da daha da kötüsü, gerçek bir arıza anında koruma sisteminin devreye girmemesine yol açabilir. Doğru ve kararlı ölçümler, aynı zamanda yönetmeliklere uygun eksiksiz belgeler hazırlamanızı sağlayarak denetim süreçlerindeki stresi de ortadan kaldırır.
Kaynak Yakınında Test Yaparken Karşılaşılan Zorluklar
Trafolara ve ana dağıtım panolarına yaklaştıkça test koşulları ağırlaşır. Sahada en sık karşılaşılan iki temel problem şunlardır:
1. Yoğun Elektriksel Gürültü ve Harmonikler
Trafoya yakın devrelerde; harmonikler, gerilim dalgalanmaları ve anahtarlamalı güç kaynaklarının (SMPS) yarattığı yüksek frekanslı parazitler hakimdir. Özellikle düşük akımla test yapan standart cihazlar bu gürültüden doğrudan etkilenir. Sonuç olarak, ekranda hiçbir zaman sabitlenmeyen ve sürekli değişen kararsız sayılar görürsünüz.
2. RCD/RCBO Kaynaklı İç Direnç Artışları (RCD Uplift)
Devrede kaçak akım koruma rölesi (RCD) veya kombine sigorta (RCBO) bulunduğunda, bazı standart test cihazları bu koruma elemanlarının dahili direncini de test çevriminin bir parçası olarak algılar. Kablolar ve bağlantılar kusursuz olsa bile ölçülen empedans değeri yapay olarak yüksek çıkar. Bu durum gerçek bir hatadan değil, "RCD artış/yükseltme sorunu" adı verilen sistemsel bir yanılgıdan kaynaklanır.
Hatalı Ölçümlerin Gizli Maliyetleri
Yanlış Koruma Cihazı Seçimi: Güvensiz bir elektrik altyapısı ya da sürekli gereksiz yere atan sigortalarla uğraşmak zorunda kalırsınız.
Başarısız Test Raporları: Gerçekte tamamen güvenli ve standartlara uygun olan devreler, sırf hatalı ölçüm yüzünden raporda "uygunsuz" görünebilir.
Ciddi Zaman ve İş Gücü Kaybı: Ekranda sabitlenmeyen rakamları beklemek, testleri tekrar tekrar yapmak ve sonuçtan şüphe ederek zaman kaybetmek sahadaki üretkenliği baltalar.
Megger’in Mühendislik Çözümü: True Loop™ ve Confidence Meter™

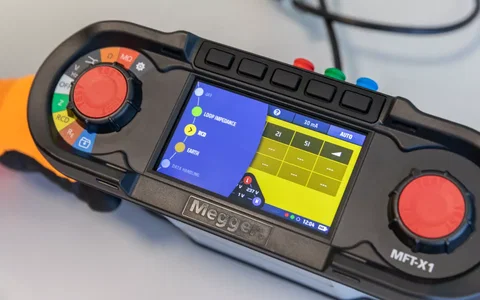

Megger, saha mühendislerinin ve teknisyenlerinin yaşadığı bu kronik problemi çözmek amacıyla, yeni nesil MFT-X1 gibi çok fonksiyonlu tesisat test cihazlarına patentli True Loop® teknolojisini ve Confidence Meter™ göstergesini entegre etti.
True Loop™ Teknolojisi Nasıl Çalışır?
True Loop™, test düğmesine bastığınız anda arka planda onlarca ultra hızlı mikro test gerçekleştirir. Gelişmiş dijital sinyal işleme algoritmaları sayesinde sahadaki tüm elektriksel gürültüyü filtreler ve RCD'lerin neden olduğu yapay empedans artışlarını (uplift) hesaplamadan otomatik olarak düşer. Ekranda gördüğünüz değer bir tahmin değil, hattın saf ve gerçek çevrim empedansıdır.
Confidence Meter™ ile Görsel Doğrulama
Ölçümün doğruluğundan emin olmak için dakikalarca beklemek zorunda kalmamanız için geliştirilen Confidence Meter™, kullanıcılara canlı bir grafik arayüz sunar. Test başladığında ekranda geniş bir yay (ark) şeklinde görünen gösterge, cihaz gürültüyü süzüp verileri netleştirdikçe daralır. Ark tek bir noktaya dönüştüğünde, okumanın tamamen stabilize olduğunu anlarsınız. Tek bakışta, sonuca ne kadar güvenebileceğinizi bilirsiniz.
Sahada Yarattığı Farklar ve Avantajlar
Sonuçtan %100 Emin Olun: Kararsız rakamlar arasında tahmin yürütmeye, "acaba doğru mu?" diyerek kendinizden şüphe etmeye son verin.
Çok Daha Hızlı Çalışın: Ölçümü saniyeler içinde sabitleyin, kaydedin ve vakit kaybetmeden bir sonraki devreye geçin.
Maksimum Tesisat Güvenliği: Gerçek çevrim empedansına dayanarak kusursuz PFC (Muhtemel Kısa Devre Akımı) hesaplamaları yapın ve doğru koruma ekipmanlarını güvenle seçin.
Zahmetsiz ve Kusursuz Doğruluk
Özetle düşük empedans testleri, elektrik profesyonelleri için bir baş ağrısı olmak zorunda değil. Megger’in True Loop™ ve Confidence Meter™ teknolojileri sayesinde şebeke gürültüsünü saniyeler içinde alt edebilir, RCD kaynaklı yanılgılardan kurtulabilir ve her ölçümde mutlak kararlılığa ulaşabilirsiniz.
Zorlu saha koşullarında ölçüm standartlarınızı yükseltmeye hazır mısınız?
True Loop™ teknolojisine sahip yeni Megger MFT-X1 tesisat test cihazını detaylı incelemek ve projelerinize güç katmak için hemen bizimle iletişime geçin.
