EVX100 ve MFT-X1 ile pratik bir yaklaşım
EV şarj istasyonlarını test etmek karmaşık olmak zorunda değil — ancak genellikle öyle oluyor.
RCD atmaları, kaçırılan CP (Control Pilot) durumları, sıfırlanmayan şarj cihazları... Ve sonuçta panoya gidip gelmekle harcanan zaman.
Bu makale, J.C. Electrical'dan James Cripps'in sahada uyguladığı gibi; herhangi bir ön eğitime gerek duymadan, yalnızca doğru ekipman ve işle sahada kullanılan EVX100 şarj istasyonu adaptörü ve MFT-X1 çok fonksiyonlu test cihazı ile daha pratik bir yaklaşımı ele alıyor.
Karmaşadan Uzak, Doğrudan Kurulum — Kablo Karmaşasına Son

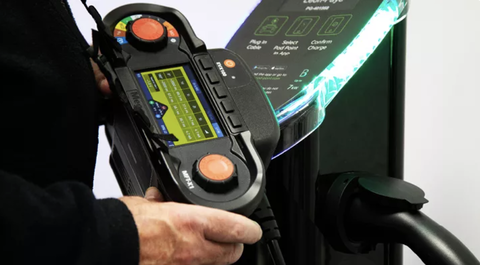

EVX100 ile manuel kadranlara, ikinci bir üniteye veya etrafta dolaşan kablolara gerek kalmaz. Doğrudan MFT-X1'e bağlanır ve tek bir Tip 2 kablo ile şarj cihazına takılır.
“Beni en çok etkileyen şey sistemin basitliği oldu. Ortada sarkan kablolar yok, tek parça bir kablo. Cihaza doğrudan bağlanıyor ve kullanımı son derece kolay. Ayarları değiştirmekle uğraşmanıza gerek kalmıyor; takıyorsunuz, RCD veya Zs seçip 'başlat' diyorsunuz. Her gün bu işi yapan biri için bu, süreci inanılmaz derecede hızlandıracaktır.”
— James Cripps, J.C. Electrical
Cihaz enerji aldığında, MFT-X1 EVX100'ü otomatik olarak algılar ve EV menüsünün kilidini açar. CP durum sırası (A > B > C) otomatik olarak çalışır; döner düğmeler veya anahtarlarla uğraşmanıza gerek kalmaz.
Görsel Kontroller, Bağlantı ve Şarj Cihazı Davranışı
Herhangi bir test çalıştırmadan önce standart görsel kontrollerinizi yapmalısınız: kablo güzergahları, kesici/ayırıcı (isolator) konumu, soket etiketlemesi ve topraklama.
Cihazı fişe taktığınızda, EVX100 üzerindeki LED sarı renkte yanıp söner; test yapmadan önce bu ışığın sönmesini bekleyin. Bazı şarj cihazları, C2 durumuna geçmeden önce kısa bir gecikme veya manuel bir "Şarjı Başlat" düğmesine basılmasını gerektirebilir.
Ekran üzerinde gerçek zamanlı geri bildirimler görürsünüz: bunlara CP durumu, gerilimler ve üç fazlı kurulumlarda faz sırası dahildir.
Sürekli Panoya Yürümeye Son: Testlerinizi Çalıştırın
EVX100 ve MFT-X1 ile test işlemlerinin çoğu tek bir arayüzden yönetilir. Bunlar şunları içerir:
Uygun 2 veya 3 telli seçenekleriyle çevrim empedansı ($L-PE, L-N, L-L$)
İzolasyon direnci ve gerilim düşümü
EV'ye özel dizilerle RCD veya RDC-DD testi
PE hata tespiti ve CP hata simülasyonu
Bir RCD veya RDC attığında, EVX100 şarj cihazı normale dönene kadar otomatik bir sıfırlama dizisi ($C > B > A > B > C$) çalıştırır. Panoya kadar yürümeye gerek yok, manuel kademelerle uğraşmak yok.
Dikkat Edilmesi Gerekenler
Şarj cihazı yanıt vermiyor mu? Bazı cihazların başlaması zaman alır, diğerleri ise önce manuel bir "şarjı başlat" düğmesine basılmasını gerektirir.
Test öncesi PE hatası mı var? Bu bir güvenlik kilididir; tespit edilirse test otomatik olarak duraklatılır.
Hangi koruma tipi? 6 mA RDC-DD + Tip A RCD kullanıyorsanız EV A/RDC, yalnızca Tip B RCD test ediyorsanız EV A/B seçeneğini kullanın.
Sonuçları Kaydedin ve Devam Edin
Tüm sonuçlar doğrudan CertSuite ile senkronize olur ve evrak işlerini minimuma indirir. Bluetooth aktarımı hızlıdır ve siz daha toplanırken sertifikanız neredeyse hazır hale gelmiştir.
Tam Kılavuzu İster misiniz?
İndirilebilir PDF şunları içerir:
Test akışı ve ekran örnekleri
CP durum davranışı
RCD ve RDC testi
PE hata yönetimi
Zorlu şarj cihazları için sıfırlama tavsiyeleri
