Ölçüm Kategorisi (CAT) Sınıfı Neden Önemli?

Uluslararası Elektroteknik Komisyonu (IEC) 61010 standardı, ölçüm, kontrol ve laboratuvar amaçlı kullanılan elektrikli ekipmanlar için güvenlik gereksinimlerini tanımlar. Test ve ölçüm devrelerine ve cihazlara yönelik gereksinimleri de içerir.

Standardın önemli bir yönü, normal ve tekli arıza koşullarında (kısa devre, açık devre, toprak arızası, aşırı yük vb.) elektrik çarpmasına karşı korumanın sürdürülmesidir. Cihazın nerede kullanılacağı, gereken koruma seviyesini belirlemede hayati bir rol oynar. Bu yazıda, Ölçüm Kategorisi (CAT) sınıfı ve bunun cihaz tasarımı ile kullanıcı seçimindeki kritik rolü ele alınmaktadır.

Arka Plan

Güç hatlarındaki aşırı gerilim geçicileri (transientler), bağlı ekipmana zarar verme potansiyeline sahiptir ve bu da kullanıcılar için güvenlik riski oluşturabilecek arızalara yol açabilir. Yıldırım çarpması gibi büyük geçiciler nadir görülse de, orta düzeyde geçiciler (nominal gerilimin 1,5-2,0 katı, bazen 4,0 katına kadar) dağıtım sistemindeki yük anahtarlamaları nedeniyle düzenli olarak meydana gelir. Operatör uygun şekilde derecelendirilmiş bir cihaz kullanmıyorsa, bu geçiciler meydana geldiğinde yaralanmaya ve ölüme neden olabilir.

Elektrik güvenliğinde iki önemli kavram ‘kaçak mesafe (creepage)’ ve ‘hava aralığı (clearance)’dır. Kaçak mesafe, yalıtkan bir malzemenin yüzeyi boyunca farklı elektrik potansiyelindeki iki nokta arasındaki en kısa mesafedir. Hava aralığı ise iki iletken parça arasında havadaki en kısa mesafedir. Önemli ölçüde farklı gerilimlerdeki iletken parçalar birbirinden güvenli bir mesafede olmalıdır, aksi takdirde bir ark arızası meydana gelebilir. Ark arızaları devre hasarına, aşırı ısınmaya ve hatta yangına neden olur. En önemlisi, özellikle elle tutulan cihazlarda kullanıcı için elektrik çarpması tehlikesi oluştururlar.

Güvenli mesafenin ne olduğu, cihazın besleme sisteminin neresinde kullanıldığına bağlıdır.

Ölçüm Kategorisi (CAT) Sınıfı

Ölçüm Kategorisi, test ve ölçüm ekipmanı terminallerini bağlanacakları güç devresi türüne göre sınıflandırmanın bir yoludur. Ölçüm kategorileri; geçici aşırı gerilim tepe değerlerini, kısa devre akım seviyelerini, test veya ölçümün yapılacağı bina tesisatındaki konumu ve bina tesisatında bulunabilecek bazı enerji sınırlama veya geçici koruma biçimlerini dikkate alır.

CAT sınıfı, cihazın dayanacak şekilde tasarlandığı geçici (sıçrama veya dalgalanma) seviyesini tanımlar. Geçiciler, kaynağa bağlı olarak büyüklük ve süre bakımından farklılık gösterir. Bir geçici genlik olarak birkaç kV olabilir, ancak süresi oldukça kısadır; tipik aralık 50 mikrosaniyedir (µsn). Asıl tehlikesi, sinüzoidal gerilimin üzerine bindiğinde bir ark başlatabilmesi ve bu arkın döngü sonuna kadar devam edebilmesidir.

Ölçüm kategorileri IEC 61010-2’de tanımlanmıştır.

Ölçüm Kategorisi II: Alçak gerilim güç tesisatının kullanım noktalarına (priz çıkışları ve benzeri noktalar, ancak sabit aydınlatma hariç) doğrudan bağlı test ve ölçüm devrelerine uygulanır.

Ölçüm Kategorisi III: Binanın alçak gerilim güç tesisatının Ölçüm Kategorisi II ile Ölçüm Kategorisi IV arasında bağlı test ve ölçüm devrelerine uygulanır.

Ölçüm Kategorisi IV: Binanın alçak gerilim besleme kaynağı ile tüm faz ve nötr bağlantılarını kesebilen ilk erişilebilir izolatör şalteri arasında bağlı test ve ölçüm devrelerine uygulanır. Bu devrelerde bulunan ve genellikle 50 kA’den yüksek olan yüksek potansiyelli kısa devre akımları, ölçüm yapılırken kazara oluşan bir kısa devre sonucu tehlikeli, yüksek enerjili bir ark patlaması (arc flash) oluşturabilir.

Her kategorinin ayrıca, maksimum güvenli faz-toprak sistem gerilimini gösteren bir gerilim sınıfı da vardır; genellikle 50 V, 100 V, 150 V, 300 V, 600 V veya 1000 V. Gerilim değeri belirtilmeyen bir CAT sınıfı işe yaramaz.

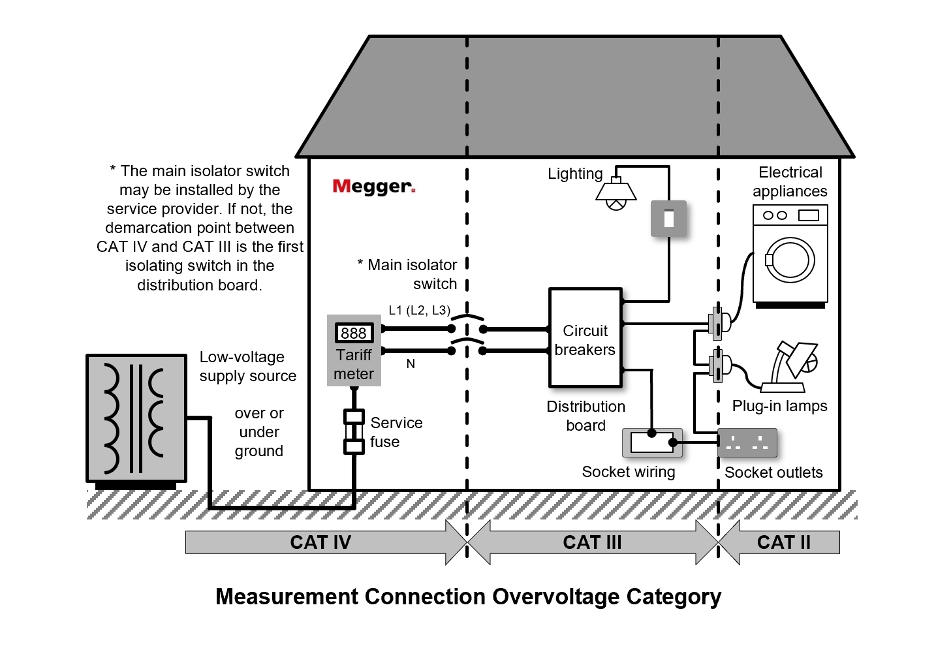

Aşağıdaki grafik, çalışma alanına göre hangi CAT sınıfının gerekli olduğunu göstermektedir: [Orijinal yazıdaki grafik için kaynağa bakınız]

CAT IV ortamında, mevcut kısa devre akımı 1000 amperi aşabilir. Devreyi test etmekte olan bir cihazın içinde, bu durum birkaç milisaniye içinde küçük bir alanda yüzlerce kilowatt ısı üretebilir. Havanın hızlı genleşmesi, cihazın parçalanmasına veya patlamasına yol açarak yangın, yanık ve tehlikeli uçuşan parçalara neden olabilir.

CAT IV sınıfına sahip bir cihaz, CAT III sınıfına sahip bir cihaza göre daha büyük kaçak ve hava aralığı mesafeleri gerektirir. Canlı devrelere bağlanmayan cihazlar, cihazı besleyen giriş gerilimine göre bir kategori sınıfını karşılamalıdır. Standart, CAT II 300 V’tur. Ayrıca, şebeke devresinden türetilen ikincil devreler (çıkış gerilimi) için test gerilimlerine ilişkin kaçak ve hava aralığı mesafelerini de karşılamalıdırlar.

CAT Sınıfının Kullanılması

CAT sınıfı iki parametreyle verilir: biri sistem seviyesini, diğeri ise anma çalışma gerilimini belirtir. ‘CAT IV 600 V’ ifadesi, cihazın 600 volta kadar derecelendirilmiş kablo veya cihazlarda, CAT IV dahil olmak üzere her türlü elektrik ortamında güvenle çalıştırılabileceği anlamına gelir. Test ortamını ve test edilecek cihazın en yüksek gerilim sınıfını anlamak, gerekli CAT sınıfını belirler.

Gerilim seviyesini belirtmeden CAT sınıfı veren ürünlere dikkat edin. Gerilim seviyesinin verilmemesi eksik bilgi anlamına gelir ve bu eksiklik güvenli çalışma açısından maliyetli olabilir. Ayrıca, veri sayfasında yalnızca “CAT sınıflı” yazan herhangi bir cihazı da iki kez düşünün. Bu ifade, gerçek elektrik test dünyasında hiçbir anlam ifade etmez. Güvenilir cihaz tedarikçileri, hem kategori sınıfını hem de gerilim sınıfını açıkça tanımlar.

Sonuç

Bir test ekipmanının CAT sınıfını anlamak, güvenliğinizi sağlamanın kritik bir parçasıdır. Nerede çalıştığınız, kullandığınız test cihazında gereken CAT sınıfını etkiler. CAT sınıfı ne kadar yüksekse, cihaz içindeki kaçak ve hava aralığı mesafeleri o kadar büyük olur; bu da cihaz tasarımını etkileyebilir.

Test cihazlarını değerlendirirken akılda tutulması gereken önemli hususlar şunlardır:

•      Gerekli CAT sınıfını, en kötü senaryo test ortamı ve cihazına göre belirleyin.

•      “Ölü” (enerjisiz) cihazları test eden cihazların bile bir CAT sınıfı olmalıdır (giriş geriliminden türetilen çıkış gerilimi için).

•      Bir CAT sınıfının iki bölümü olmalıdır: bir ölçüm seviyesi ve bir gerilim seviyesi. Gerilim seviyesi belirtilmeyen bir CAT sınıfına dikkat edin.

•      Tek CAT sınıfı referansı olarak yalnızca “CAT sınıflı” gibi genel bir ifadeye dikkat edin.

Test ortamı için uygun veya daha yüksek CAT sınıfına sahip bir cihaz, kullanılabilecek en güvenli cihaz olacaktır.
