Motor koruma şalteri bir başka ifade ile MKŞ'ler artık motor koruma devrelerinin ilk aranılan koruma ve kontrol ekipmanlarının başında gelir.
Motor koruma şalteri temel itibari ile başta motor devrelerinde olmak üzere devreyi faz kaybı durumunda ve termik ( aşırım akım ) ve manyetik( kısa devre) etkilere karşı koruyan aynı zamanda manuel anahtarlama imkanı sağlayan bir koruma ürünüdür.
Sigortanın kesme kapasitesi hiçbir zaman motor koruma şalteri kadar yüksek değildir
Motor koruma şalterinin en büyük avantajı yüksek kısa devre kesme kapasitesi olup bu değerler 75kA – 100kA kadar çıkabilir. Şöyle ki siz bir sigorta ile de aşırı akım ve kısa devreye karşı koruma yaparsınız ama sigortanın kesme kapasitesi hiçbir zaman motor koruma şalteri kadar yüksek değildir. Örnek bir sigorta ortalama 10kA değerine kadar çıkabilir.
Motor koruma şalterleri faz kaybı durumunda da devreyi keserek hem devreyi hemde sistemi korur yani bir faz koruma rölesi görevini de yapar. Kompakt yapıdadırlar ve raya monte edilebilirler. Bu ürünler aynı zamanda akım değeri ayarlanmasına imkan verir ve belli sınırlar içinde termik açma değerini ayarlayabilirsiniz.Yardımcı kontaklar ile ister durum bilgisi istersenizde trip bilgisi alabilirsiniz.
Uluslararası standartlarda olması gereken standartı IEC 60947 - UL 508 gibi normalara tabidir.Motor koruma şalteri kullanılması durumda tesisatta başka bir koruma elemanı kullanılmasına gerek yoktur buda size pano içinde yerden ve zamandan tasarruf edilmesini sağlar
Örnek proje çiziminde bu durumu daha iyi anlatabiliriz:

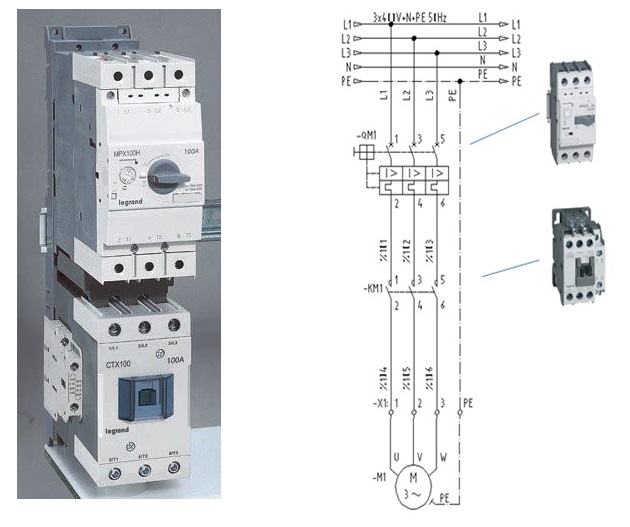

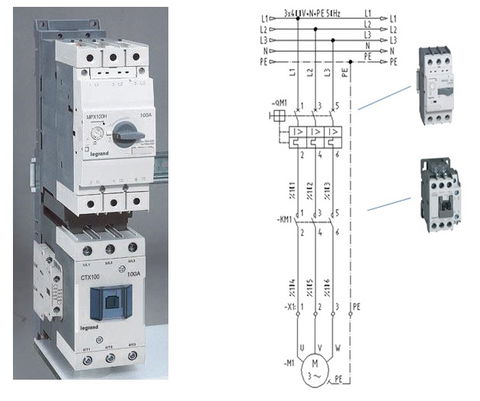

Motor Koruma şalteri olan devre
Toplam da iki ürün yeterli Motor koruma şalteri + kontaktör

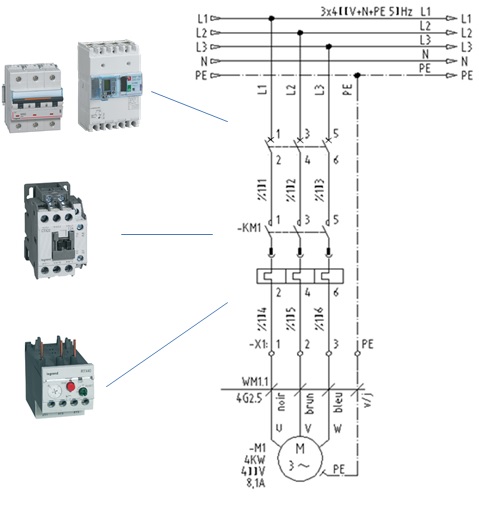

Motor Koruma şalteri olmayan devre
Toplam da üç ürün kullanılması gerekli devre kesici sigorta yada kompakt şalter + kontaktör + motor koruma şalteri
Süleyman ÖZDAL
Legrand Elektrik San.A.Ş.
Eğitim Yöneticisi
