Termik rölelerin çalışma prensiplerini değerlendirip, nasıl çalıştığını ve nerelerde kullanıldığını inceleyelim.

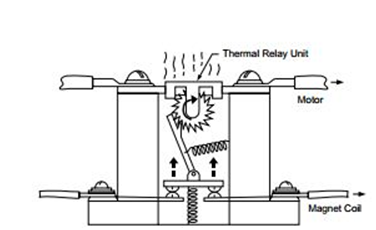

Termik Röleler Nasıl Çalışır?
Termik rölelerde, her faz bir aşırı akım açıcısına bağlıdır ve termik rölelerin çalışma mantığı bimetal üzerinden gerçekleşir. Bimetaller genleşme farkı olan iki metalin perçinlenmesiyle oluşurlar. Isı farkının meydana getireceği genleşmenin her iki metal içinde farklı olmasıyla bimetal şekil değiştirmeye zorlanacaktır.
Bunun neticesinde de, gelen akımın yarattığı ısı etkisi bimetal çiftini hareket ettirerek yaylar sayesinde kontaklar harekete geçer.
Termik Röleler Nerelerde Kullanılır?
► Aşırı yük durumunda çalıştırılan motorların zarar görmemesi için, belli akım değerinde bimetal kontakları açarak motoru korur. Bu durumda aşırı akım koruması yapılmıştır. Benzer şekilde sürekli ancak küçük hata akımlarına karşıda koruma yapılabilir.
► Motorlarda faz kaybı meydana gelmesi sonucu aşırı akımdan devreyi korurken,
►Ütü, saç kurutma makinası gibi ısı veren cihazların ısı kontrolü yine bu rölelerle sağlanır.

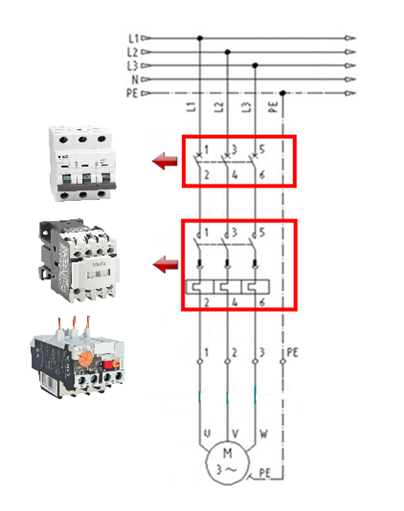

Kontaktör - Röle - Sigorta - Kombinasyonunda Termik Rölenin Rolü
Elektrik motorlarının otomatik olarak çalıştırılması ve kumanda edilmesi için bugün büyük ölçüde kontaktörler kullanılmaktadır. Motorların aşırı akıma karşı korunması için kontaktörlerle birlikte termik röleler kullanılmaktadır. Gerek kontaktörler, gerekse termik röleler kısa devrelere karşı dayanıklı değildir. Bu cihazların önüne mutlaka sigortalar kullanılmalıdır.
Bu şekilde "Kontaktör-Röle-Sigorta" cihaz kombinasyonu meydana gelmektedir.
