Titreşim analizinde doğru sensör çeşidi kullanmanın yanında ölçümünde doğru bir biçimde alınması çok önemlidir. Bu yüzden sensörlerin izlenecek olan cihaza nasıl yerleştirileceğinin önemi büyüktür.

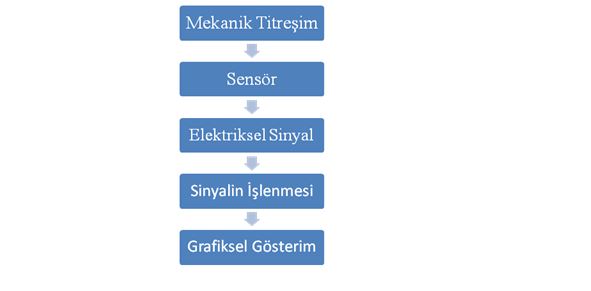

Titreşim analizinde en önemli kısımlardan biri doğru veriyi doğru yerden alabilmektir. Titreşim sinyalinden veri toplamak için yer değiştirme, ivme ve hız sensörleri kullanılır. Bu sensörleri tanıma hangi arızanın neden oluştuğunu veya oluşacağını görmede önemlidir.
Yer Değiştirme Sensörü
Sensor ucu mili görecek şekilde, sabitlenerek monte edilir. Ucundaki manyetik alan değişimleri sayesinde, milin yaptığı hareket bilgisini verir. Kaymalı yataklı makinelerde yer değiştirme arıza sinyali olabileceği için bu tarz cihazlarda kullanılır. Yer değiştirme birimi ile mikron-mils ile ölçüm yapılır.
Hız Sensörleri

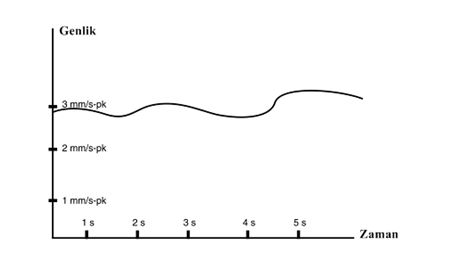

Hız birimli ölçüm alınır. Ölçüm, sensör içinde yay ve damper ile modellenip mıknatıs kütlenin, dokundurulduğu yerdeki titreşime bağlı olarak oluşturduğu göreceli hareketin hız ölçümü ile yapılır. Mıknatıs etrafındaki sarım, akım cinsinden hareketliliği elektriksel sinyale dönüştürür. Ölçüm tepe değer ya da etkin değer olarak alınabilinir. Uluslararası Standartlar Örgütüne (ISO) göre tepe değer tavsiye edilir.
Ölçüm
Titreşim analizinde doğru sensör çeşidi kullanmanın yanında ölçümünde doğru bir biçimde alınması çok önemlidir. Bu yüzden sensörlerin izlenecek olan cihaza nasıl yerleştirileceğinin önemi büyüktür.
Asenkron makinelerin periyodik olarak ölçülmesinde rulman yataklarından ölçüm alınır. Rulmana en yakın olabilecek elemana sensör dokundurulur. Eğer detay analiz yapılacaksa motorun hareket etmeyen her parçasına sensör dokundurularak ölçüm alınır. Ölçümlerde dikkat edilmesi yön kuralları ise aşağıda verilmiştir.

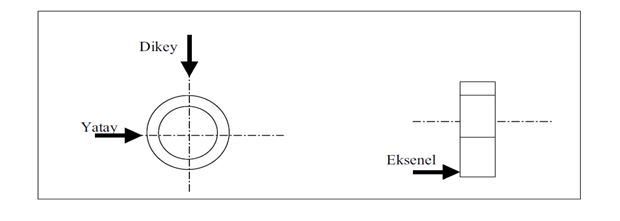

- Periyodik radyal ölçümler milin merkezini görecek şekilde mile dik yatay ve dikey alınır.
- Eksenel ölçümler mile paralel alınır.
İvme Ölçerin Yerleştirilmesi
İvme ölçerler titreşim analizinde sıklıkla kullanılan bir sensördür. Doğru ölçüm alınabilmesi ve alınan ölçümlerin doğru yorumlanabilmesi için ivme ölçerin motora doğru şekilde yerleştirilmelidir.

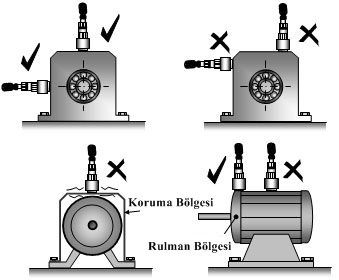

İvme sensörü rulman bölgesinin tam merkezine dokundurulmalıdır.

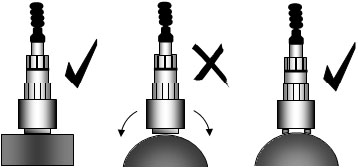

İvme sensörünü yerleştirdiğiniz yüzeyde toz, pislik, boya kabartısı olmamalıdır.

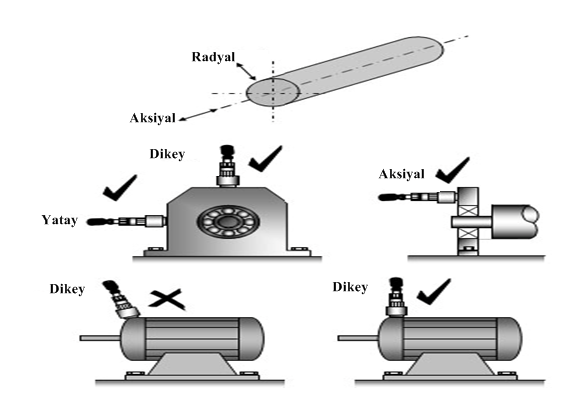

İvme sensörü rulmana tam aksiyal veya radyal olarak yerleşmelidir.

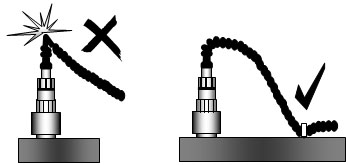

İvme sensörünün kablosunun burkulmaması ve salınım yapmaması sağlanmalıdır. Aksi halde yanlış ölçüm alınır.
