Çelik tel zırlı kablolar (Swa) topraklanmasından montajına kadar temel bilgiler. Çelik tel zırhlı (swa) kablolar, elektrik tesisatlarında yaygın olarak dağıtım devreleri olarak görev yapar. Bu makalede, swa kablolarının montajı ve uygulamalarıyla ilgili bazı temel faktörler özetlenmektedir.
Kablonun zırhının koruyucu bir iletken olarak hizmet edip etmediğine bakılmaksızın, ADS'nin gereklerinin karşılandığından emin olmak için her zaman topraklanması gerekir. Zırh etkin bir şekilde topraklanamazsa ve bir arıza meydana gelirse, zırhlama hat gerilimini bırakabilir ve bireyler için tehlike yaratabilir.
Kablolar Yeterince Destekleniyor mu?

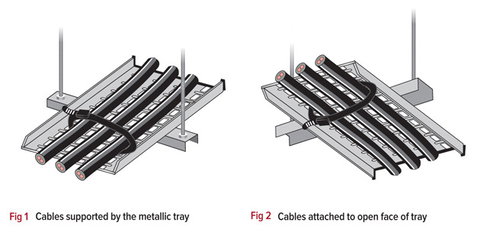

Swa kabloları, kendi ağırlıklarından zarar görmeyecekleri şekilde yeterince desteklenmelidir. Özellikle, rakor sonlandırmasının zorlanmasını önlemek için muhafazalara bağlı kablolar uygun şekilde desteklenmelidir. Birçok ev dışı binada, zırhlı kabloların metalik kablo tablasına tutturulması yaygın bir uygulamadır. Böyle bir durumda, bağlanma şekline dikkat edilmelidir. Güvenlik açısından, uzun yatay zırhlı kablo geçişlerinin mümkün olduğu yerlerde, tepsinin açık tarafına takılmak yerine, tepsi tarafından desteklenmesi önerilir. Bu, hem yangın durumunda kablo kopması riskini hem de ekleme veya değiştirme sırasında kablo bağlarının çıkarılması sonucu oluşabilecek arızaların en aza indirilmesi tavsiye edilir.
Metal Muhafazalarda Zırhı
Swa kablosunun panolara bağlanması, elektriksel devamlılık ve yeterli mekanik güç sağlamalıdır. Birçok çelik muhafazanın, iletken olmayan reçine veya toz boya kaplı ürünlerle donatıldığı bilinmektedir. Bu tür muhafazaların imalatçıları genellikle paslanma gibi muhafazaya zarar verebilecek etkiden kaçınmak için bu koruyucu yüzeylerin çıkarılmaması gerektiğini tavsiye eder. Bu nedenle, son ürün, ara bağlantısındaki çelik ve pirinç alaşımları arasında, zırhlamanın sürekliliğini etkileyebilecek ve / veya ADS gerekliliklerini karşılamak için kabul edilebilir olanın ötesinde direnç değerini artırabilecek bir bariyer görevi görebilir.
Bu nedenlerden dolayı uygun rakor bağlantısını kullanmak ve zırhı sonlandırırken üreticinin talimatlarına uymak önemlidir. Zırhlama ile metalik muhafaza arasında iyi bir süreklilik sağlamak için pirinç topraklama etiketinin muhafazaya vidalanması gerekir.
Zırhı Koruyucu İletken Olarak Kullanmak
Zırhın koruyucu iletken olarak kullanıldığı durumlarda, aksesuarın toprak terminali ile metalik muhafaza arasındaki süreklilik ayrı bir koruyucu iletken tarafından sağlanmalıdır.
Swa kablolarının metalik olmayan muhafazalar arasına monte edildiği yerlerde, sürekliliğin korunmasını sağlamak için özen gösterilmelidir. Özellikle, yalıtkan mahfaza boyunca sürekliliğin sürdürülememesi, zırhın bölümlerinin açık bırakılması ile sonuçlanacaktır ve zırhın koruyucu bir iletken olarak kullanılması durumunda, topraklama etkin bir bağlantı olmadan devreden çıkacaktır. Bu nedenle, Şekil 3'te (yukarıda) gösterildiği gibi, zırhlamanın sürekliliğini sağlamak için toprak etiketleri arasına koruyucu bir iletken bağlantı yerleştirilmelidir.
Metalik olmayan mahfazaların, tasarım gereği, belirli bir sistemin koruyucu topraklamasının sürekliliğinin diğerinden ayrılması için kullanılabilir. Örneğin, bir ek bina bir TT topraklama düzenlemesini teçhizatları TN-C-S besleme sisteminden ayırmak için yaygın olarak bir yalıtım mahfazası kullanılır.
Çelik Zırhlı Tel Kablolar & Dış etkenlere karşı koruma
Swa kablolarının toza, ıslaklığa açık veya açık havada kullanıldığı yerlere monte edilmesi durumunda, rakor bağlantısı uygun IP derecesini sağlamalı ve dış etkileri en aza indirmek için mümkün olan her yerde kablo takılmalıdır.
Örneğin, su girişini önlemek için, açık havada kullanılan kablolar, uygun IP derecesine sahip rakorlarla donatılmalı ve uygun olan her yerde, yukarıdan ziyade ekipmana girecek şekilde kurulmalıdır. Bu, yağmur veya nemin kablo kılıfından aşağı ve ekipmandan uzağa akmasını sağlar.
Swa kablolarının yeraltına döşenmesi durumunda, oluşması muhtemel herhangi bir rahatsızlığın neden olacağı zararı önlemek için yeterli bir derinliğe döşenmelidir. Örneğin, uygulanabilir olduğu yerlerde, ekimin muhtemel olduğu alanlardan kaçınmak için kablolar yönlendirilmelidir. Bunun kaçınılmaz olduğu yerlerde, derinlik uygun şekilde arttırılmalı ve / veya ilave mekanik koruma sağlanmalıdır.
