Bir direnç satın almadan önce direnç renk kodu hakkında temel bir bilgiye ve görüşe ihtiyacınız vardır. Direnç renk kodunun nasıl okunacağını anlamanız için basit bir kılavuz hazırladık.
Bir devrenin iyi çalışması için, direnç adı verilen hayati bir bileşen bulunması gerekir. Dirençler, tüm cihazlarda bulunması gereken elektriksel unsurlardan biridir. Bir direnç sürekli akımı kontrol eder, fakat aşırı ısınma gibi durumlarda akımı kontrol etmekte zorluk çeker.
Elektrik Devrelerinin Kodunu Çözme
Dirençler yerleşik güvenlik aksesuarlarıdır. Direnç renk koduna ilişkin ayrıntıları anlamak için, belirli terminolojileri anlamak önemlidir. Öncelikle direnç, bir devredeki serbest akım akışındaki kısıtlamayı ölçen bir miktardır. Ölçü birimi ohm'dur. Direnç değerinin doğruluğunu gösteren toleranstır. Bir başka terim, sıcaklıktaki katsayıdır; bu, sıcaklıktaki dirençteki değişim ile birlikte olan değişikliği ifade eder. Bir direnç renk kodu, yukarıdaki üç terimin değerlerini gösterir. Özetlersek; direnç - tolerans ve sıcaklık katsayısı renk kodlarının temsil ettiği değerlerdir.
Piyasada mevcut olan tüm dirençler üzerinde renk kodlarının bir düzenine sahiptir. Grupları daima soldan sağa okumalısınız. Bantların her biri aşağıdakileri belirtir:
Direnç değeri
Tolerans
Sıcaklık eş verimliliği
Tipik olarak, bir direnç yaklaşık üç ila altı renk bandını tutabilir; bunun solundaki ilk birkaç bant, renge bağlı olarak rakamlarla işaretlenir. Daha sonra, ondalık sayıyı belirten çarpanı belirten bir bant bulacaksınız. Sağ taraftaki son bant tolerans ve sıcaklık katsayısı değeridir.

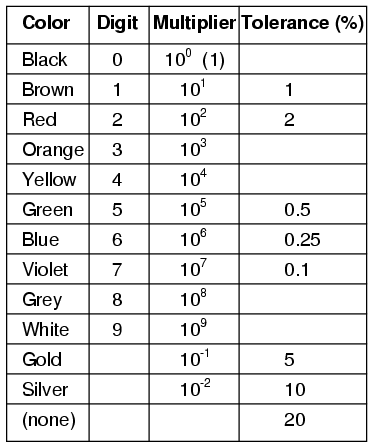

Dirençteki Renkler ve Değerler
Dirençleri kodlayan renkler siyah, kahverengi, kırmızı, turuncu, sarı, yeşil, mavi, mor, gri ve beyazdır. Bu renklere, sırasıyla 0'dan 9'a kadar sayılar verilir. 0-9 arasındaki rakamlar direnç değerlerini gösterir.
Çarpan bant, siyahtan mora kadar herhangi bir renkte olabilen tek bir banttır. Fakat gruba verilen değerler 1, 10, 100, 1000 vb. Şeklindedir. Kalan listenin rengi, gri ve beyaz, çarpan bandına gelince herhangi bir değeri ifade etmez. Listelenen renklere ek olarak, çarpan bantlar için 0,1 ve 0,01 altın ve gümüş değerlerini belirtir. Ancak altın ve gümüş direnç değerini ölçmez.
Tolerans derecesini sadece birkaç renk gösterir. En sık kullanılan renkler 1, 2, 5 ve 10 yüzde tolerans değerlerine sahip kahverengi, kırmızı, altın ve gümüş renklerindedir. Yeşil, mavi, mor ve gri gibi renkler 0,5, 0,25, 0,1 ve 0,05 yüzde toleransı gösterir. Bunlar nadiren mevcuttur. Bununla birlikte, eğer dirençiniz yüzde 2'lik bir toleransa sahipse, bunun yüksek hassasiyetli bir direnç olduğunu gösterir. Tolerans gösteren bir bant olmadığında, direnç varsayılan yüzde 20'lik bir değer alır.
Bazen, tolerans bandından sonra sıcaklık ortak verimliliğini belirten bir bant olabilir. Renkler siyah, kahverengi, kırmızı, turuncu, sarı, yeşil, mavi, mor ve gri arasında değişebilir ve bu renklerin sahip olduğu değerler 250, 100, 50, 15, 25, 20, 10, 5 ve 1'dir. Verimlilik, ppm / K birimine sahiptir.
Örnek
Anlamanızı kolaylaştırmak için, net bir resim elde etmek için bir örnek kullandık. Eldeki, dört renkten oluşan, kırmızı, mavi, kahverengi ve altın rengi soldan sağa okuyan bir rezistörünüz olduğunu hayal edin. Kırmızı ve mavi, 2. ve 6. basamakları işaretler. Kahverengi çarpan banttır. Bu yüzden 26'yı 10 ile çarpmalısınız. Altın son grup olduğu için tolerans yüzde 5'tir. Tüm değerleri bir araya getirerek, yüzde 5 toleransla 260 ohm olan direnç değerine sahipsiniz.
