Revit Nedir?
Revit, son yıllarda özellikle büyük projelerin şartnamelerinde görmeye alıştığımız bir yapı bilgi sistemi yazılımıdır. En önemli özelliği ise yapının 3 boyutlu ve 2 boyutlu olarak incelenmesine, projelerinin hazırlanmasına olanak tanımasıdır. Büyük projelerde kullanılmasını kaçınılmaz yapan sebeplerden en önemlisi, şantiyedeki sorunları en aza indirgemektir.
2 boyutlu projelerde karşılaşılan sorunlar şantiyede aşırı zaman, iş gücü ve maddi kayba neden olduğundan artık BIM sistemiyle tasarlanan projeler şartnamelerde istenmektedir.
Revit MEP, makine - elektrik ve tesisat tasarımı için kullanılmaktadır. Hem AutoCad tabanlı çizimi hem de yapı bilgi sistemini destekler.
Yeni bir yazılım demek, mühendislerin de yeni öğrenmesi gereken bilgiler anlamına gelmektedir. Revit yazılımının birçok püf noktası bulunmaktadır. Bir kişinin bir kursa gidip de her şeyini öğreneyim demesi gibi bir şey neredeyse imkansızdır. Çoğu tecrübeyle ve zaman alan bir öğrenim süreci gerektirmektedir. Revit, AutoCad gibi komut+enter deyip çizimi yapıp iş bitiyor demek değildir.
Çizim kısımına gelene kadar birçok ortak birim çeşitli ayarlar yapmaktadır. Çünkü Revit mimari, statik, mekanik, elektrik birçok sistemi içerisinde bulundurmaktadır. Çizime başlamadan önce sadece elektrik ayarını yapmak bile günler sürebilir.

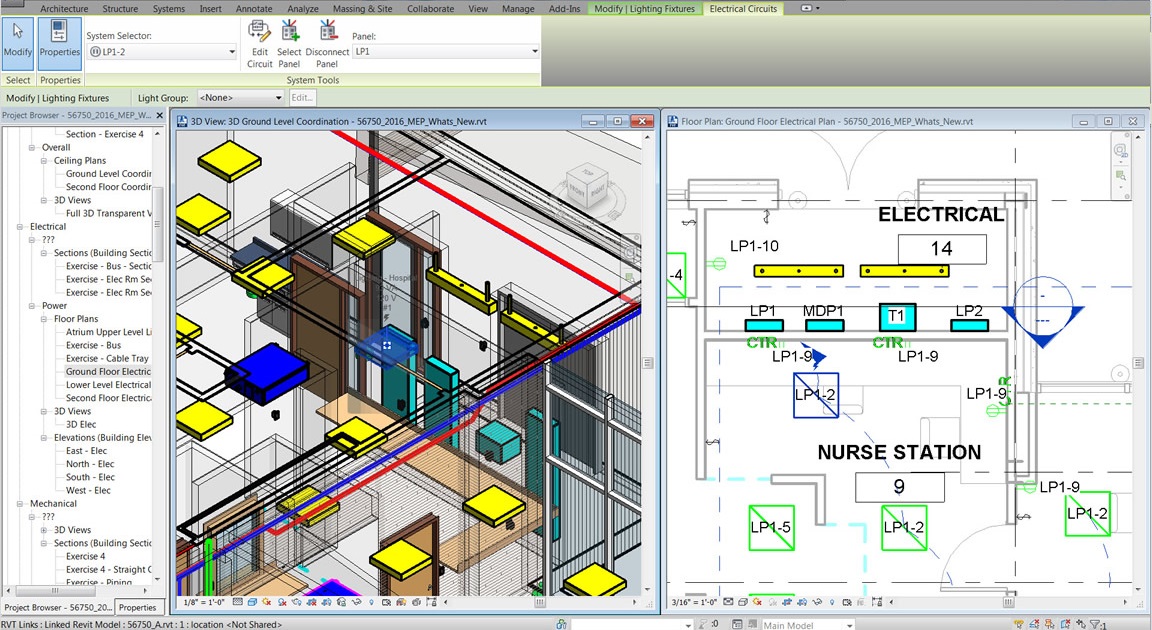

Elektrik Projelerinin Revit’te Modellenmesi
Daha sonra bu ekipmanlar aynı gerçek bir yapıda öngörüldüğü gibi yerleştirilir. Trafodan data prizine kadar tüm elektrik tesisatı tasarımı tamamlandıktan sonra kablolama yapılır (Bu konu hakkında detaylı açıklama aşağıda yapılacaktır.) Tasarım tamamlandıktan sonra elektrik-mekanik tüm birimler tasarımlarını ortak olarak inceleyerek çakışma sorunlarını çözerler.
Kablo tavaları, havalandırma tesisatları gibi birbiriyle çakışabilecek tüm durumlar daha proje safhasında belirlenip, sorunlar çözülmektedir. Detay kesitler verilerek şantiyede en hızlı ve sorunsuz şekilde inşaanın gerçekleştirilmesi amaçlanır.
Aydınlatma Tesisatının Revit’te Modellenmesi
Aydınlatma tesisatı için hazırlanan familyler özel çalışma gerektirmektedir. Çünkü her yapıda farklı bir tasarım düşünüldüğünden armatürler yapının özelliğine göre değişebilmektedir.
Aydınlatma mühendisi kullanacağı armatürleri belirledikten sonra bunların bilgilerini üreticinin web sitesinden alınır ve family dosyası bu bilgilere göre oluşturulur. Hem teknik olarak hem de fiziksel olarak birebir modelleme yapılmış olur.
İlk olarak projenin içinde çalışılacağı dosyanın özellikleri belirlenir. Hem fiziksel hem teknik tüm veriler ayarlanır. Mimari birimden gelen Revit dosyasında gerekli ayarlar yapılır ve elektrik tesisatının tasarımı için uygun hale getirilir. Katlar, planlar, görünüşler vb. tüm düzlemler ve 3 boyut açıları ayarlanır.
Revit’te öne çıkan ilk nesne “family” isimli yerleşimi yapılacak olan tüm ekipmanlardır. Family kısaca mimaride, elektrikte veya mekanikte kullanılacak tüm ekipmanlara verilen isim olup, nesnenin orijinal boyutlarını ifade eden, tüm özelliklerinin içine işlendiği daha sonrasında incelenebildiği bir Revit dosyasıdır. Family oluşturmak bir iş yüküdür.
Dolayısıyla projeye başlanmadan önce kullanılacak tüm ekipmanların listesi kabaca yapılır ve bu listeye göre eksik familyler varsa çizilir. Var olan familylerin özellikleri düzenlenir.
Aydınlatma tasarımı hesapları gerekli programlarda yapılır. Daha sonra bu hesap sonuçlarına göre yerleşimler yapılır. Buradan itibaren AutoCad’deki yapıya benzemektedir. Ama Revit’in en güzel özelliklerinden birisi yerleşimlerin çok hızlı yapılmasıdır. AutoCad’de ölçü alma, bu ölçüye göre yerleşim yapmak bir iş yükü iken Revit’te bu çok hızlı ve pratik şekilde yapılmaktadır.
Böylece Revit’te çizim için iş gücü kaybedilmez, bu kazanılan zaman çakışma gibi problemlere ayrılarak daha verimli olarak değerlendirilir.
Aydınlatma tesisatı tavan yapısının en altında olduğu için büyük çakışma sorunlarıyla karşılaşılmaz. Zaten görsel bir tasarım yapıldığı için aydınlatma armatürlerinin yeri sabit olup, kolay kolay değiştirilmez. Havalandırma, zayıf akım gibi diğer birimler ekipmanlarını çakışmalara göre düzenlemektedir.
Teknik odalarda çakışan aydınlatma ekipmanları görsel açıdan sıkıntı oluşturmayacağı için aydınlatma seviyesini düşürmeyecek şekilde konumu değiştirilerek yerleşimleri düzenlenir.
Revit’te Kablolama Çizimi Hakkında

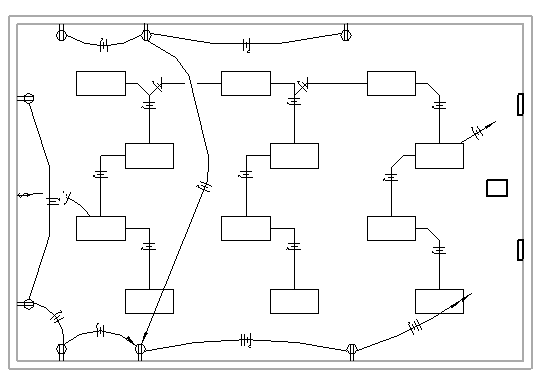

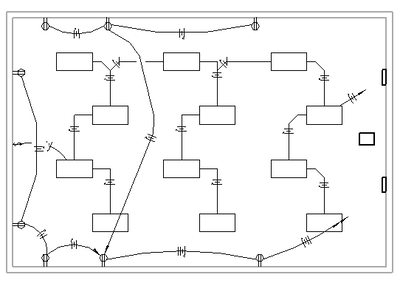

Revit programının ana kullanım amaçlarından birisi 3 boyutlu olarak modellenen yapıda çakışmaların önüne önceden geçebilmek, şantiyede karşılaşabilecek sorunları minimuma indirgemektir. Revit’in en işlevsel yanı da doğal olarak bu somut yerleşimi yapılan parçaların incelemesine fırsat tanımasıdır. Elektriksel kablolamanın olarak maalesef AutoCad kadar çok işlevsel olduğunu söyleyemeyiz.
Bir kablolama mantığı var ama sektör olarak şu an en çok 2 boyutlu elektriksel kablolamalara alıştığımız için işverenden bu yeni mantıkla çizilen projeyi direk anlamasını beklemek zor olmaktadır. Aslına bakarsanız, şu an 2 boyutlu çizimlerde kablolama iş yükü çok yüksektir.
Revit bu manada en az ve kolay çizimle bunu yaptırmak istiyor. AutoCad’de her şeyi manuel olarak yapıyoruz, Revit’te ise armatürler seçilip linye oluşturma komutu verildiğinde kabloları otomatik çiziliyor. Bu aşırı zaman kazanımı demek ama işverenler şu an ki seviyede bunu karışık ve okunamaz bulduğundan istemeyebiliyor.
Sonuç
Bu yazıda anlattıklarımız Revit’in elektriksel tasarım kısmına dair çok genel bahsedilen konulardı. Proje sonunda ayrıca ihtiyaç duyulan keşif, metraj gibi çalışmalar Revit’te çok kolay ve saniyeler içinde elde edilebilmektedir. Çünkü aktif bir program olduğundan yerleşimi yaptığınız her ekipmanın (anahtar, armatür, tava, trafo vb.) aynı anda sayımı da yapılmaktadır, özellikleri listelenmektedir.
Aynı zamanda interaktif bir program olduğundan Revit modeli, gerekli dosya tipine dönüştürülüp yapı bittikten sonra işletmede kullanılabilir. Örneğin; tesise çeşitli senelerde ömürleri olan armatürler yerleştirdiniz. Eğer yapı bilgi sistemine bu bilgileri model aşamasındayken işlemişseniz, size işletme programı tarafından bu hatırlatılır. Böylece maddi olarak birçok kazanımlar elde edebilirsiniz.
Revit’in mimari tarafının özellikleri, faydaları ve dezavantajları ayrı bir konudur. Revit çok büyük bir program olup burada kısaca hiç bilgisi olmayanları fikir sahibi yapmayı amaçladık.
