Estetiğin, güvenliğin, sağlamlığın ve dağıtım özgürlüğünün ön planda olduğu XL³ sistem, tamamen modüler yapısı ile alçak gerilim sistemlerinin uygulamasında zamandan tasarruf sağlıyor.
Legrand, müşterilerini en uygun çözüme ulaştırmak amacıyla, XL³ modüler alçak gerilim tip test pano sistemlerinde 4 farklı seri oluşturdu:
- XL³ 160
- XL³ 400
- XL³ 800
- XL³ 4000
XL³ 160 Kofralar
XL³ 160 serisinde metal, plastik ve sıva altı kofra olmak üzere 3 farklı seçenek mevcuttur.
XL³ 160 serisi 24 modüllük 2 sıradan 6 sıraya kadar tamamen modüler, tip test standartlarına uygun olan kofraların boyutları160 A’e kadar dağıtım için optimize edilmiştir.

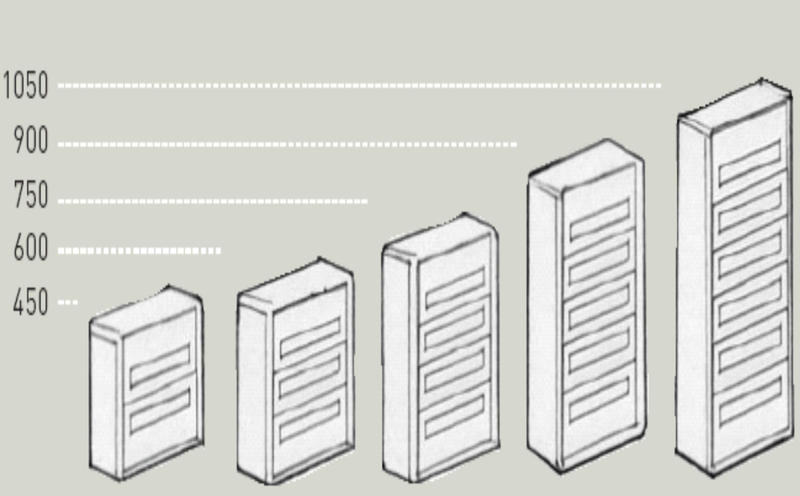

450 mm’den 1050 mm yüksekliğe kadar çözüm sunabilen kofralarda, genişlik 575 mm, derinlik 147 mm’dir. (Kapısız)
XL³ 160 serisinde bombeli metal kapı, bombeli camlı kapı, düz metal kapı, düz camlı kapı olmak üzere 4 farklı kapı seçeneği bulunmaktadır. XL³ 160 kofralar 4 farklı kapı seçeneği sayesinde kusursuz bir estetik görünüme sahiptir.
Özellikler :
- IEC 60439-1 ve 60439-3 standartlarına uygunluk
- IEC 60695-2-1 750º C/5s’e göre ısıya dayanıklılık
- Ipk kısa devrelere karşı dayanıklılık: 35 kA
- Kapısız IP 30, kapılı IP 40, kapılı ve contalı IP 43
- Kapılı IK 07, IK 08
- 160 A’e kadar cihazların montajına uygunluk
- Ral 7035 renk, boya epoksi polyester 50/70µ
- Metal XL³ 160 kofralar, sökülebilir şasi üzerinde raylar, örtü plakaları, kesilebilir kablo giriş plakaları ve eşdeğer topraklama kabloları için pirinç bara ile birlikte teslim edilir.
XL³ 400 Kofralar ve Dikili Tip Panolar

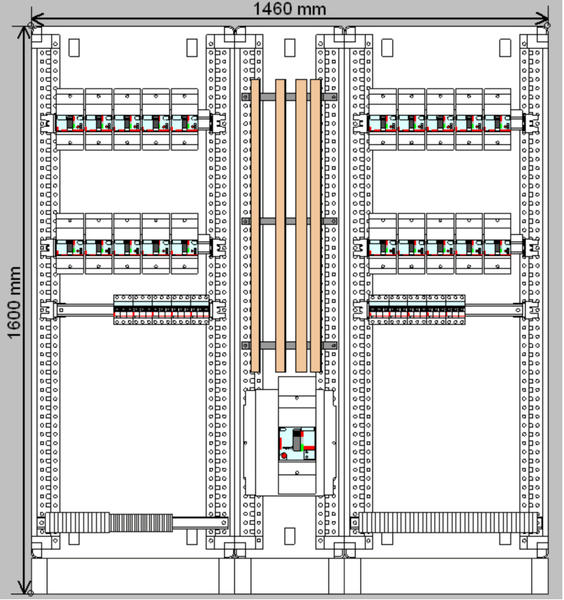

XL³ 400 serisi 400 A’e kadar dağıtım için özgürce tasarlanabilecek ve kablo/bara gözü ilave edilebilen, tip test standartlarına uygun kofra ve panolardır. İsteğe göre IP30, IP40, IP43 ve IP55 korumaları mevcuttur. 600 mm’den 1500 mm yüksekliğe kadar kofralar ve 1600 mm ve 1900 mm yükseklikteki dikili tip bazalı panoların ortak genişliği 575 mm, derinliği ise 175 mm’dir. XL³ 400 serisi bombeli metal kapı, bombeli camlı kapı, düz metal kapı, düz camlı kapı olmak üzere 4 farklı kapı seçeneği sunulmaktadır. Bara dağıtımı standart olarak panonun dip kısmından yapılabileceği gibi, panoların yanına monte edilebilen kablo/bara gözünden de yapılabilmektedir.
Özellikler :
- XL³ 400 tüm iç mekanlara uygun montajlara olanak sağlar
- IEC 60439-1 standardına uygunluk
- IP 30 / IP 40 / IP 43 / IP 55
- IK 08
- Ateşe dayanıklılık: 750º C / 5s (IEC 60695-2)
- Icw: 25 kA (1 sn)
- Sıra başına 24 modül
- 400 A‘e kadar cihazların montajına olanak verir
- Dağıtım tercihi: Standart veya optimize
- Birleştirilebilir (yan yana veya üst üste) donatılabilir (kablo/ bara gözleri)
- Renk: RAL 7035, boya epoksi polyester 50/70µ
XL³ 800 Kofralar ve Dikili Tip Panolar

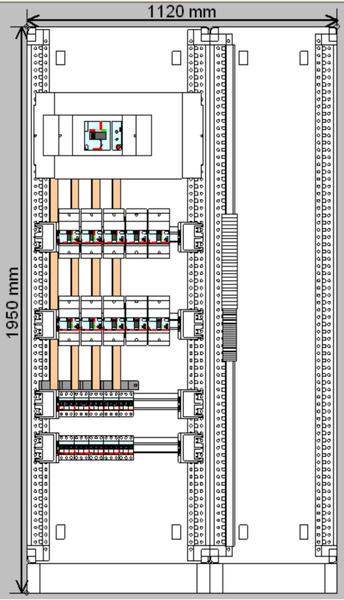

XL³ 800 serisi 800 A’e kadar dağıtım için özgürce tasarlanabilecek, iç ve dış kablo/bara gözü ile donatılabilen, tip test standartlarına uygun kofra ve panolardır. Seçeneğe göre IP30, IP40, IP43 ve IP55 korumaları mevcuttur. 1050 mm’den 1200 mm yüksekliğe kadar kofralar ve 1550-1950 mm yükseklikteki dikili tip bazalı panoların ortak genişliği seçeneğe göre 660 mm ve 910 mm, derinliği ise 225 mm’dir. XL³ 800 serisinde IP30, IP40 ve IP43 panolar için bombeli metal kapı, bombeli camlı kapı seçenekleri ile IP55 korumalı model için düz metal kapı seçeneği bulunmaktadır. Bara dağıtımı standart olarak panonun dip kısmından yapılabileceği gibi, panoların yanına monte edilebilen kablo/bara gözünden de yapılabilmektedir.
Özellikler:
- XL³ 800 tüm iç mekanlara uygun montajlara olanak sağlar
- IEC 60439-1 standardına uygunluk
- IP 30 / IP 40 / IP 43 / IP 55
- IK 08 / IK 07
- Ateşe dayanıklılık: 750º C / 5s (IEC 60695-2)
- Icw: 30 kA (1 sn)
- Sıra başına 24 modül veya 36 modül
- 800 A’e kadar cihazların montajına olanak verir
- Dağıtım tercihi: Standart yada optimize
- Birleştirilebilir (yan yana veya üst üste) donatılabilir (iç ve dış kablo/ bara gözleri)
- Renk: RAL 7035, boya epoksi polyester 50/70µ
XL³ 4000 Dikili Tip Ana Dağıtım Panoları

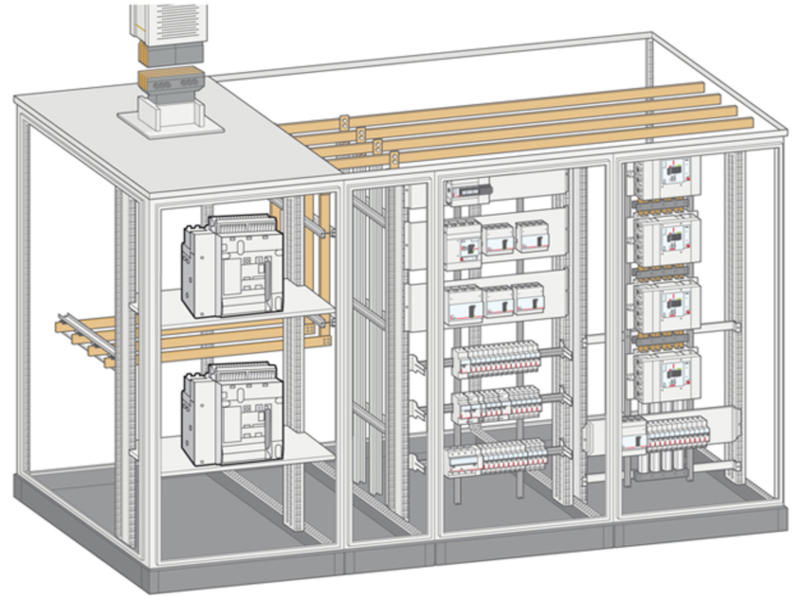

XL³ 4000 serisi Ana Dağıtım ve Kompanzasyon panolarınız için dayanıklı yapısı ve hayranlık veren estetiği ile işletmenizi güvence altına alır. XL³ 4000 serisi 4000 A ve 4b’ye kadar tüm pano formlarını özgürce tasarlamak için tamamen modüler tipte, iç veya dış kablo bara gözleri ile tamamlanabilen tip testli ana dağıtım panolarıdır. Tercih ettiğiniz düzeni çok kolay bir şekilde gerçekleştirebilmenizi sağlamak için üç genişlik ve üç derinlikte hazırlanmıştır. Yan yana veya sırt sırta birleştirmeler yapılabileceği gibi, bakımı kolaylaştırmak amacıyla her yan panelin yerine bir kapı takılabilir özelliktedir. Legrand, XL³ 4000 serisi ile 60068 standartlarına göre CESI laboratuvarlarında yaptırılmış sismik deney test raporlarına sahip olmanın ayrıcalığını da sunmaktadır. XL³ 4000 serisinde bombeli metal kapı, bombeli camlı kapı, düz metal kapı ve düz camlı kapı olmak üzere 4 farklı kapı seçeneği bulunmaktadır.
Özellikler:
- IP 30 (kapısız) / IP 55 (birleştirme bantları ve kapı ile)
- IK 08
- Alev iletmeme: 750°/30s
- Kısa süreli kısa devre akımına dayanıklılığı: Icw 110 kA'e kadar (4000 A baralar ile) (1s)
- 3 farklı genişlik: 475 mm (kablo/bara gözü) - 725 mm (24 modül) - 975 mm (36 modül veya 24 modül ve kablo/bara gözü.)
- 4000 A'e kadar cihazların montajına olanak verir
- 3 tip örtü plakası 1/4 kilitli, menteşeli veya menteşesiz vidalı, menteşeli ve kilitli
- Dağıtım seçimi: Standart
- Form tipleri: 4b'ye kadar.
- Renk: RAL 7035, boya epoksi polyester 50/70µ
- IEC 60439 -1 standardına uygunluk
XLPro, Legrand XL³ alçak gerilim tip test panoları tasarım programı

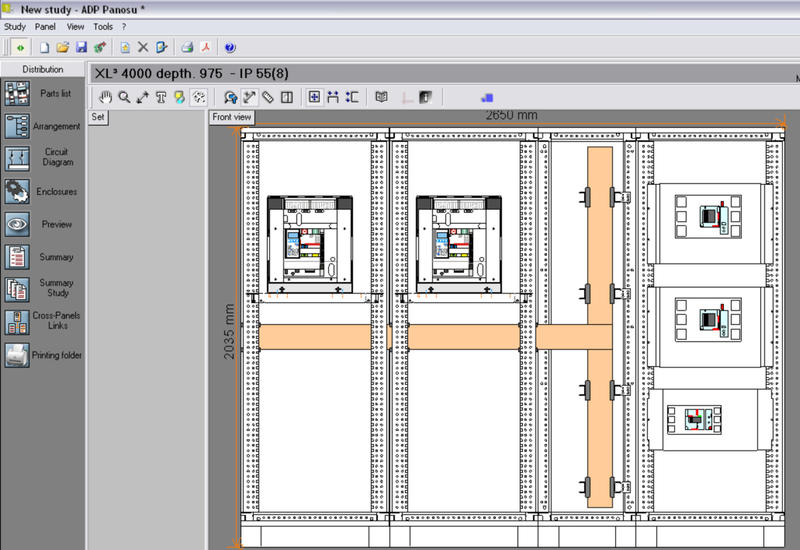

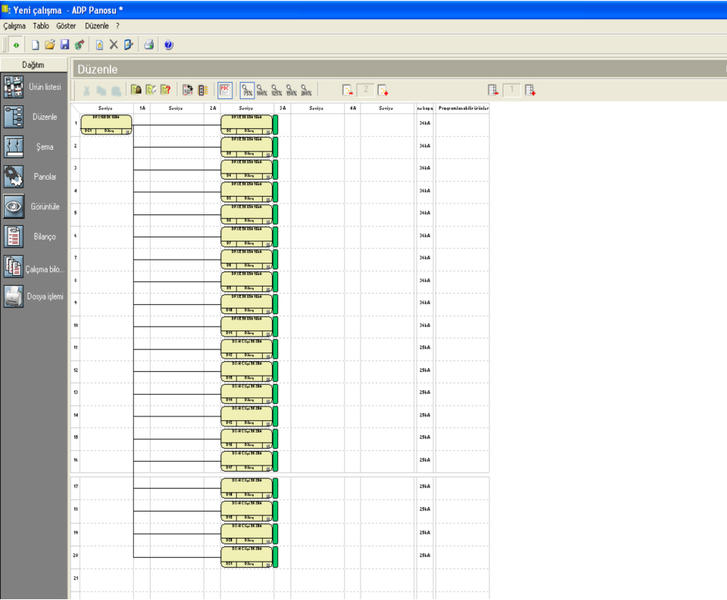

XLPro, XL³ alçak gerilim tip testli panolarını IEC tip test standartlarına uygun şekilde, kolayca ve hızla tasarlayabilmenizi sağlayan ve Legrand tarafından geliştirilmiş olan pano dizayn programıdır.
Legrand, tip testli panoların uygun standartlarda projelendirilebilmesi için özel olarak geliştirilen yazılımlarını kullanılmasının, projelerdeki insan hatası faktörünü sıfıra indirerek daha sağlıklı ve standartlara tam uyumlu projeler üretileceğinin bilincindedir. Aksi takdirde, XLPro ve benzeri programlar kullanılmadan, kataloglardan veya teknik rehberlerden yararlanılarak hazırlanan projelerde, standartlara uygun olmayan pano ve izolatör seçimi yapılabilmektedir.
XLPro yazılımı, kofra ve panolarda kullanılan cihazların hem elektriksel hem de fiziksel özelliklerinin gerekliliklerini değerlendirerek panoların ve ilgili aksesuarların boyutlandırılmasını sağlar. Örneğin, kısa devre dayanım akımı 10 kA olan bir pano ile 50 kA olan pano aynı sayıda izolatörler ile donatılamaz. XLPro panonun kısa devre dayanım akımına uygun izolatörü ve izolatör sayısını hesaplayarak size en uygun çözümü sunmaktadır. Ayrıca kesme kapasitesi değerine göre kullanılabilecek olan pano ebatlarını da uygun olarak seçmektedir.
Legrand’ın Türkiye genelindeki pano partnerlerinin tamamı, tüm alçak gerilim tip test pano projelerinde XLPro yazılımını kullanmakta ve yine XLPro’nun çıkardığı eksiksiz malzeme listesi ile projelere en kısa sürede teklif hazırlamaktadırlar.
Türkçe ve İngilizce dil seçenekleri ile kullanılabilen XLPro programı, Türkiye’de alçak gerilim tip testli panoların IEC standartlarına uygun hazırlanabilmesi için hayati öneme sahip katkılar sağlamaktadır.
