Push-in ve vidalı bağlantı teknolojisine sahip dağıtım blokları ve cihaz klemensleri bağlantıya hazır olarak sağlanır ve farklı kesitlerde, kutup sayılarında, montaj tiplerinde ve renklerde mevcuttur. Bloklar hemen kullanılabilir ve gerektiği gibi genişletilebilir. Dağıtım blokları ve cihaz klemensi, esnek ve yerden tasarruf sağlayan kablaj için uygundur.
PTFIX 6/12X2,5-NS35A BU - Dağıtım bloğu
Dağıtım bloğu, Yatay hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 24 A, bağlantı sayısı: 13, bağlantı yöntemi: Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: mavi
PTFIX 6/18X2,5-NS35 GY - Dağıtım bloğu
Dağıtım bloğu, Dikey hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 24 A, bağlantı sayısı: 19, bağlantı yöntemi: Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: gri
PTFIX 6/18X2,5-NS35 BU - Dağıtım bloğu
Dağıtım bloğu, Dikey hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 24 A, bağlantı sayısı: 19, bağlantı yöntemi: Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: mavi
PTFIX 6/18X2,5-NS35 RD - Dağıtım bloğu
Dağıtım bloğu, Dikey hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 24 A, bağlantı sayısı: 19, bağlantı yöntemi: Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: kırmızı
PTFIX 6/6X2,5-NS35A BU - Dağıtım bloğu
Dağıtım bloğu, Yatay hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 41 A, bağlantı sayısı: 7, bağlantı yöntemi: Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: mavi
PTFIX 6/12X2,5-NS35A GY - Dağıtım bloğu
Dağıtım bloğu, Yatay hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 24 A, bağlantı sayısı: 13, bağlantı yöntemi: Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: gri
PTFIX 6/12X2,5-NS35A RD - Dağıtım bloğu
Dağıtım bloğu, Yatay hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 24 A, bağlantı sayısı: 13, bağlantı yöntemi: Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: kırmızı
PTFIX 6/18X2,5-NS35-FE - Dağıtım bloğu
Dağıtım bloğu, Dikey hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 24 A, bağlantı sayısı: 19, bağlantı yöntemi: Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: siyah/sarı
PTFIX 6/6X2,5-NS35A GY - Dağıtım bloğu
Dağıtım bloğu, Yatay hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 41 A, bağlantı sayısı: 7, bağlantı yöntemi: Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: gri
PTFIX 6/18X2,5-NS35A BU - Dağıtım bloğu
Dağıtım bloğu, Yatay hizalamalı ve entegre beslemeli blok, nom. gerilim: 690 V, nominal akım: 24 A, bağlantı sayısı: 19, bağlantı yöntemi: Push-in bağlantı, Yük kontağı, kesit alanı: 0,14 mm2 - 4 mm2, Push-in bağlantı, Hat kontağı, Nominal kesit alanı: 6 mm2, kesit alanı: 0,5 mm2 - 10 mm2, montaj tipi: NS 35/7,5, NS 35/15, renk: mavi
FIX dağıtım blokları ve cihaz klemensleri için konfigüratör
Özel çözümünüzü oluşturmak için konfigüratörümüzü kullanın. Konfigüratör ile farklı renklerdeki dağıtım blokları, fonksiyon dağıtım blokları ve cihaz klemenslerinden oluşan özel çözümler kolayca oluşturulabilir.
Özel dağıtım bloğu çözümünüzü yapılandırın
Avantajlarınız
- Bağlantıya hazır dağıtım blokları ve cihaz klemensleriyle hızlı montaj
- Minimal boyut sayesinde önemli ölçüde yer tasarrufu
- Farklı montaj adaptörleri ve özel yapışkan versiyonlar ile esnek montaj seçenekleri
- Sezgisel ve güvenli montaj için kabloların ve bağlantı noktalarının renk kodlu ataması
- Standart aksesuarlar - CLIPLINE complete aksesuarları ile bloklar pin aralığı kaybı olmadan genişletilebilir, test edilebilir ve etiketlenebilir

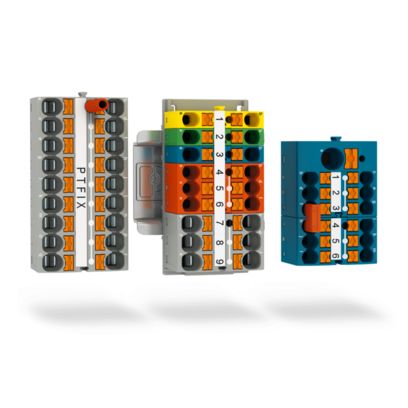

Push-in Teknolojili FIX dağıtım blokları
Push-in bağlantı teknolojisine sahip, kullanıma hazır ve bakım gerektirmeyen FIX blokları, dar alanlarda hızlı ve kolay montaja olanak sağlar. FIX blok sistemi dağıtım bloklarından, fonksiyon dağıtım bloklarından ve cihaz klemenslerinden oluşur. Ayrıca sistem, CLIPLINE complete klemens sisteminin standartlaştırılmış aksesuarlarıyla da uyumludur.
PTFIX dağıtım blokları
PTFIX dağıtım blokları önden Push-in bağlantıyla karakterize edilir. Bloklar entegre köprülemeye sahiptir, bu da her bloğun tek bir potansiyel taşıdığı anlamına gelir. PTFIX dağıtım blokları 4, 6, 12 ve 18 bağlantı noktalı bloklar ve iki bağlantı noktası olan monobloklar olarak mevcuttur. Dağıtım blokları, ek beslemeli veya beslemesiz tiplerde mevcuttur. Nominal kesiti 1,5, 2,5 ve 4 mm² arasından seçebilirsiniz. Ayrıca 10 mm² nominal kesitli dağıtım blokları da mevcuttur. Mevcut 15 farklı renk versiyonu ile (10 mm² = beş renkli versiyon), geniş renk çeşitliliği, kabloların ve bağlantı noktalarının kolay renk kodlu atamasını sağlar.
PTVFIX dağıtım blokları
PTFIX bloklarıyla karşılaştırıldığında PTVFIX dağıtım bloklarının temel ayırt edici özelliği yandan kablo bağlantı teknolojisidir. Yandan Push-in bağlantı, isminde “Dikey” anlamına gelen “V” harfi ile belirtilmektedir. PTVFIX dağıtım blokları, 2,5mm² kesitli, 2, 6, 12 ve 18 bağlantı noktalı dağıtım blokları ve toplama blokları olarak mevcuttur. Dağıtım blokları beş standart renkte mevcuttur. Çevrim-içi konfigüratöre entegrasyon ile ilave renk versiyonları sipariş edebilirsiniz. Bu nedenle PTVFIX blokları, bağlantı noktalarının ve kabloların açık ve net renk kodlu atamasını mümkün kılar.
Ex onaylı dağıtım blokları
Portföyde standart onaylı PTFIX dağıtım bloklarının yanı sıra Ex onaylı (patlamaya karşı koruma) PTFIX versiyonları da bulunmaktadır. Ex onayı emniyet teknolojisinin önemli bir parçasıdır. Ex standardı, ürünlerin yanıcı madde, gaz ve tutuşma kaynaklarının birbiriyle karşılaşabileceği alanlarda kullanılmasına olanak sağlar.
PTFIX-function dağıtım blokları
Fonksiyon dağıtım bloklarına genel bakış
PTFIX-function dağıtım blokları, ayırma elemanları, sigortalar veya komponentler gibi fonksiyon elemanlarının kolay entegrasyonunu sağlar. Bloklar entegre köprülemeye, yedi bağlantı noktasına ve 2,5 mm² nominal kesite sahiptir.
PTVIX cihaz klemensleri
PTVFIX cihaz klemensleri iki bağlantı noktası başına bir potansiyel taşır, bu da cihaz klemenslerini birden fazla potansiyel taşıyan ilk FIX klemensi yapar. Bu özellik, faz(lar), nötr kabloları ve koruma iletkenlerinin yer tasarrufu sağlayan tek bir klemenste kablolanmasına olanak tanır ve PTVFIX cihaz klemenslerini bina tesisatında kullanım için ideal hale getirir.
FIX ailesindeki diğer bloklar gibi cihaz klemensleri de CLIPLINE complete sisteminin standartlaştırılmış aksesuarlarını kullanır. Böylece çeşitli montaj adaptörlerinden, çevrimiçi konfigüratörden ve ayrıca standartlaştırılmış test ve markalama aksesuarlarından da yararlanabilirsiniz. Bloklar ilk olarak 2,5 mm² nominal kesitte temin edilmektedir.
G ve GE cihaz klemensleri
G ve GE cihaz klemensleri evrensel vidalı bağlantı teknolojisini kullanır. Vidalı bağlantı, patentli Reakdyn prensibi sayesinde bakım gerektirmez ve basit çok iletkenli bağlantıya olanak tanır. Cihaz klemensleri iki bağlantı noktası başına bir potansiyel taşır. GE 10/2-BA BU bloğu istisnadır.
Cihaz klemensleri 4, 10 ve 35 mm² nominal kesitlerde mevcuttur. Kesite bağlı olarak blok versiyonları 1, 2, 3, 4, 5, 6 veya 12 kutuba sahiptir. Cihaz klemensleri yalnızca vida ile doğrudan montajla takılabilir.
UYGUN MALİYETLİ YÜK VE AKIM DAĞITIMI İÇİN KOMPAKT DAĞITIM BLOKLARINI KULLANIN
FIX dağıtım blokları
Manuel köprüleme gerektirmeyen montaja hazır bloklar sayesinde %80'e kadar zaman tasarrufu. Sezgisel ve güvenli montaj için 4, 6, 12 ve 18 bağlantı noktalı dağıtım ve güç blokları ile 2 bağlantı noktalı tekli bloklar çeşitli renklerde mevcuttur.
FIX dağıtım blokları ve cihaz klemensleri için montaj aksesuarları
FIX serisi dağıtım blokları ve cihaz klemensleri, çeşitli montaj adaptörleri ve blok versiyonları kullanılarak farklı şekillerde çözümünüze entegre edilebilir. Farklı adaptörleri kullanın ve blokları DIN rayına veya bir flanş aracılığıyla doğrudan montaj paneline sabitleyin. Hızlı ve kolay montaj için yapışkanlı versiyonlar mevcuttur.
Yatay montaj için DIN ray adaptörü
Yatay DIN ray adaptörleri NS 15 ve NS 35 DIN rayları için mevcuttur. Montaj için FIX bloğunu ilgili adaptörün ayağına takın. Blok daha sonra DIN rayı üzerine çok kolay şekilde takılabilir. Her bağımsız blok için iki adet geçmeli ayak kullanmanızı öneririz. Bu sayı birkaç bloğu kombine eden çözümler için azaltılabilir. Karşılık gelen montaj adaptörü, ilgili bloklar için aksesuarlar arasında listelenmiştir. Adaptörler dahil dağıtım blokları da mevcuttur.
Köprü aksesuarlar
FIX ailesindeki dağıtım blokları entegre köprüleme özelliğine sahiptir. Tüm dağıtım bağlantıları ve giriş bağlantısı bu köprüleme vasıtasıyla birbirine bağlanır. 18 bağlantı noktasına sahip birden fazla dağıtım bloğuna ihtiyacınız varsa, Push-in dağıtım ve toplama blokları, CLIPLINE complete sisteminin 2 kutuplu standart geçmeli köprüleriyle kolayca genişletilebilir. Dil ve oluk bağlantısı ile blokları birbirine geçirin. Bloklar bağlanır bağlanmaz dış bağlantılar üzerinden geçmeli bir köprü ile kolay şekilde genişletilebilirler.
Test aksesuarları
Markalama aksesuarları
