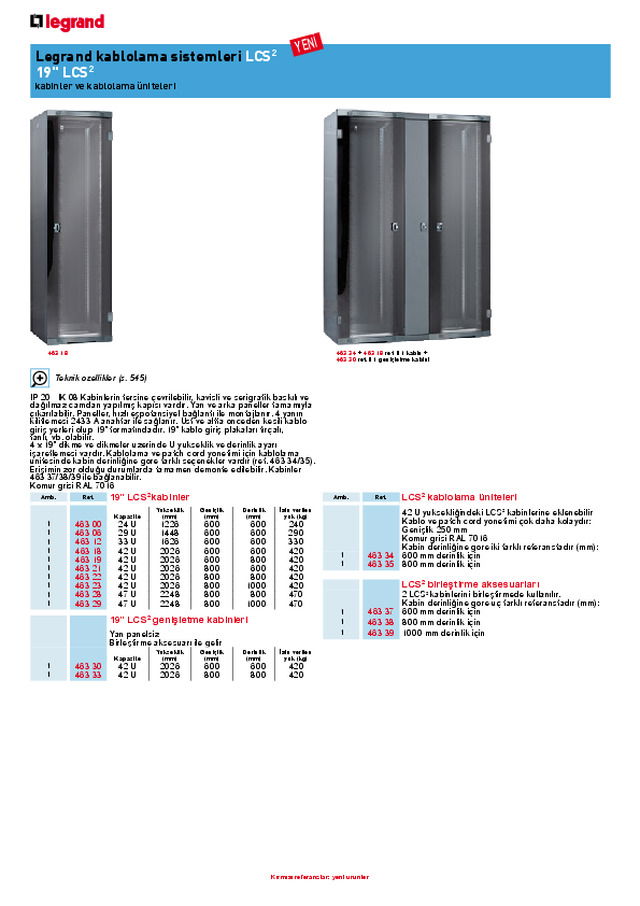

19\\\" LCS² kabinler ve kablolama ürünleri

Amb. Ref. lCS 2  kablolama üniteleri 42 U yüksekliğindeki LCS 2  kabinlerine eklenebilir Kablo ve patch cord yönetimi çok daha kolaydır: Genişlik 250 mm Kömür grisi RAL 7016 Kabin derinliğine göre iki farklı referanstadır (mm): 1 463 34 600 mm derinlik için 1 463 35 800 mm derinlik için lCS 2  birleştirme aksesuarları 2 LCS 2  kabinlerini birleştirmede kullanılır. Kabin derinliğine göre üç farklı referanstadır (mm): 1 463 37 600 mm derinlik için 1 463 38 800 mm derinlik için 1 463 39 1000 mm derinlik için 463 18 Legrand kablolama sistemleri  LCS 2 19" LCS 2   kabinler ve kablolama üniteleri Amb. Ref. 19" lCS 2  kabinler     Kapasite  Yükseklik  (mm) Genişlik (mm) Derinlik (mm) İzin verilen  yük (kg) 1 463 00 24 U 1226 600 600 240 1 463 06 29 U 1448 600 600 290 1 463 12 33 U 1626 600 600 330 1 463 18 42 U 2026 600 600 420 1 463 19 42 U 2026 600 800 420 1 463 21 42 U 2026 800 600 420 1 463 22 42 U 2026 800 800 420 1 463 23 42 U 2026 800 1000 420 1 463 28 47 U 2248 800 800 470 1 463 29 47 U 2248 800 1000 470 19" lCS 2  genişletme kabinleri   Yan panelsiz  Birleştirme aksesuarı ile gelir Kapasite  Yükseklik  (mm) Genişlik  (mm) Derinlik  (mm) İzin verilen  yük (kg) 1 463 30 42 U 2026 600 600 420 1 463 33 42 U 2026 800 800 420 IP 20 - IK 08 Kabinlerin tersine çevrilebilir, kavisli ve serigrafik baskılı ve  dağılmaz camdan yapılmış kapısı vardır. Yan ve arka paneller tamamıyla  çıkarılabilir. Paneller, hızlı eşpotansiyel bağlantı ile montajlanır. 4 yanın  kilitlemesi 2433 A anahtar ile sağlanır. Üst ve altta önceden kesili kablo  giriş yerleri olup 19" formatındadır. 19" kablo giriş plakaları fırçalı,   fanlı, vb. olabilir.  4 x 19" dikme ve dikmeler üzerinde U yükseklik ve derinlik ayarı  işaretlemesi vardır. Kablolama ve patch cord yönetimi için kablolama  ünitesinde kabin derinliğine göre farklı seçenekler vardır (ref. 463 34/35).  Erişimin zor olduğu durumlarda tamamen demonte edilebilir. Kabinler  463 37/38/39 ile bağlanabilir. Kömür grisi RAL 7016 463 34  +  463 18  ref. li 1 kabin +  463 30  ref. li 1 genişletme kabini Teknik özellikler (s. 545) kırmızı referanslar: yeni ürünler YENİ
