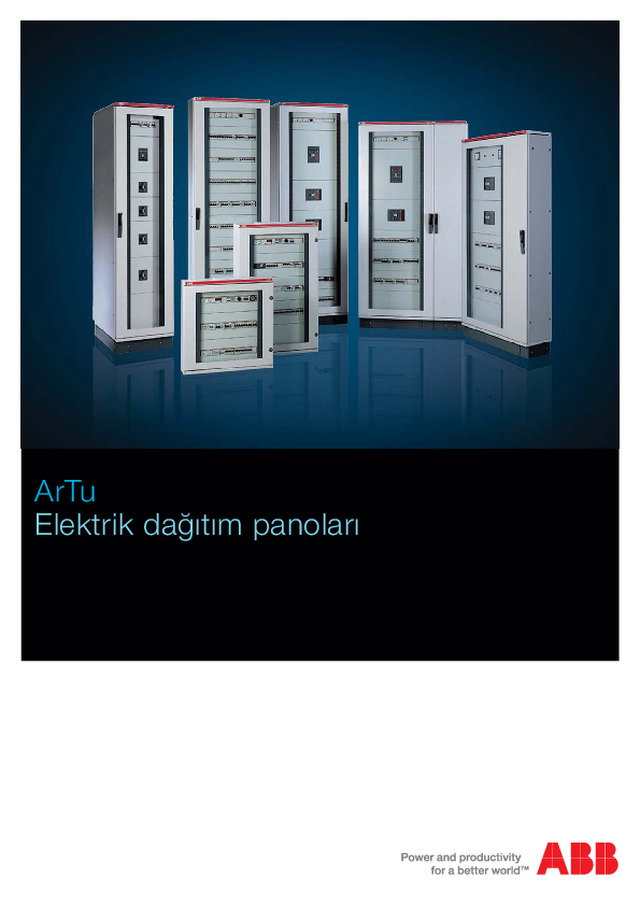

ABB ArTu pano serisi

ArTu Elektrik dağıtım panoları

2 ArTu ile ihtiyacınız olanpanoyu seçin. Akılcı bir teklif ve gerçek yüksek performans. ABB, gereksinimlerinize en uygun olanını seçebilmeniz için  tasarladığı üç farklı pano serisini size sunuyor. Farklı alanlardan  optimum ölçüde faydalanılmasını sağlayan farklı ebatlarda  panolar. Montaj bilgisi olan, personel gerektirmeyecek kadar  az sayıda parçaya sahip hızlı montaj setleri ile depolama  alanında büyük tasarruf sağlıyor. Yüksek bir değere ulașan ilk pano olan IP65’den her tip  uygulamaya kadar IP koruma sınıfları.  Son derece dayanıklı ve esnek yapısıyla 4000 A’ya kadar  tesisler için uygunluk. ArTu.Doğuștan belgelendirilmiș. Bağımsız bir kuruluș (Acae Lovag) tarafından eksiksiz olarak  kontrol edilen ve belgelendirilen (IEC 60439-1 Standardı) ArTu  panoları, güvenlik ve kalite ile eș anlamlıdır. Belgelendirme;  metal yapılar, devre kesiciler ve bara sistemi de dahil olmak  üzere sistemin tamamında gerçekleștirilen son derece zorlayıcı  testler sonucunda yapılmıștır.

3 Çok sayıda projeden elde edilmiș deneyim. ArTu panoları, pano imalatı ve montajında çalıșan  profesyonellerin ihtiyaçları çevresinde olușturulan yenilikçi  bir projenin sonucudur. Bu ürünler yıllar boyunca her proje  sonunda güncellenmiș, bu da ArTu pano serilerini sektörünün  önde gelen ürünleri haline getirmiștir. (havalimanları, yeraltı  istasyonları, hastaneler, endüstriyel kompleksler, yerleșim  alanları, limanlar, tüneller, demiryolu geçitleri, sinemalar, vb.)

4 ArTu panolar ArTu ürün yelpazesi; tesisat türüne, gerekli koruma derecesine  ve elektrik ve mekanik özelliklere göre tesis gereksinimlerinin  tamamını sağlayan, ana ve tali dağıtım panoları için eksiksiz ve  birbiriyle uyumlu çalıșabilen monoblok metal yapılardan ve  modüler sistemlerden olușur. ArTu, basit montaj setlerinden bașlayan çok sayıda farklı  panoyu hizmetinize sunmaktadır. –  Çoğunlukla açık ve kompakt devre kesicili ve Form4’e  kadar dahili korumalı ana dağıtım panoları –  Kompakt ve modüler devre kesicili yere montajlı tali dağıtım  panoları –  Modüler devre kesicili duvara montajlı son dağıtım   panoları ABB devre kesici kullananlar bu sayede standartlara uygun,  çeșitli ürünler (panolar, devre kesiciler ve dağıtım sistemleri)  arasında mutlak uyumluluk sağlayan, maksimum montaj ve  kablolama olanaklarına sahip eksiksiz bir sistem elde etmiș  olur. Yapının ebatları öngörülerek kablolama gereksinimlerine  özel ve özen gösterilmiș, ayrıca plastik kablo kanallarının yatay  ve dikey olarak takılabilmesine imkan veren özel yataklar  sağlanmıștır. ArTu panolar aynı zamanda așağıdaki özelliklere sahiptir: –  4000 A’ya kadar ortak aksesuarlara sahip entegre bir  modüler metal yapı; –  Kurulum (duvara montaj, zemin üzerinde, monoblok, köșe  versiyonları ve bölme setleri) ve koruma sınıfı (IP31, IP41,  IP43, IP65) anlamında tüm uygulama gereksinimlerinin  karșılanma olanağı; –  Modüler cihaz, kompakt ve açık devre kesiciler ile  maksimum entegrasyon; böylece ek delik ve  düzenlemelere ihtiyaç duyulmaz; –  Setlerin basitliği, küçük montaj malzemelerinin  standartlaștırılması, destek öğeleri, plaka ve panel montajı  için açık referans noktaların bulunması sayesinde minimum  pano montaj süresi; –  Form 4’e kadar dahili koruma; –  Unifix hızlı kablolama sistemi kullanımı. Kitlerin talimatlara uygun șekilde kullanılması ve monte  edilmesi, örnek olarak panel ve plakaların konumlandırılmasına  yönelik referans noktalar sayesinde montaj ve kablolama  sürelerini minimum seviyeye indirmekte, böylece devre  kesicilerin yalıtım mesafeleri ve özellikleri garanti  edilebilmektedir. Çok sayıda panoyu bir arada bulundurabilen esnek yapı. ArTu panolar Form 4’e kadar ayırımları mümkün kılmaktadır.

5 ArTu ürün yelpazesinde, aynı aksesuarların kullanıldığı iki pano serisi bulunmaktadır: ArTu L serisi Bu seri, her sırada 36 modül kapasitesine, IP31 (kapısız) veya IP43 (kapılı standart versiyon) koruma sınıfına sahip panolardan olușmaktadır. Kurulum duvara monte ve zemin üzerinde olabilmektedir: –  Duvara monte ArTu L, 600, 800, 1000 ve 1200 mm’ye  kadar kullanıșlı yükseklik, 165 mm derinlik, 600 mm  genișliğe monte edilebilir. Modüler System Pro M ürünleri  ve kompakt Tmax T1-T2-T3 devre kesiciler monte  edilebilir; –  Zemin üzerinde ArTu L; 1400, 1600, 1800, 2000 mm’ye  kadar kullanıșlı yükseklik, 195 mm derinlik, 600 mm  genișliğe monte edilebilir. Modüler System Pro M ürünleri  ve kompakt Tmax T1…T6 800 A devre kesiciler monte  edilebilir (ön terminallerle sabit versiyon). ArTu K serisi Bu seri, altı farklı kullanıșlı derinliğe sahip zemin üzerinde  montaj için modüler pano setlerinden olușmaktadır: 150, 225,  300, 500, 700 ve 900 mm; koruma sınıfı IP31 (ön kapısız),  IP41 (ön kapı ve yan havalandırma panelleri dahil) ve IP65 (ön  kapı ve kapalı yan paneller dahil). System Pro M modüler ürünleri, Tmax ve Isomax devre kesici ürünleri tüm olası  yapılandırmalara Emax X1, E1, E2, E3 ve E4 açık devre  kesiciler ile birlikte takılabilmektedir. Setlerin talimatlara uygun șekilde kullanılması ve monte edilmesi, montaj ve kablolama sürelerini minimum seviyeye indirmektedir.

6 ArTu panoları așağıdaki ișlevsel genișliklere sahiptir: –  390 mm, 1600 A’ya kadar kompakt devre kesicilerin (T7)  montajı için; –  600 mm, tüm cihazların montajı için standart ebatlar; –  800 mm, zemine monte pano içine yanal kablo bölmesi  takmak ya da 36 DIN modülü bulunan panelleri tek sırada  kullanmak için. Tmax ve Emax devre kesici panelleri 100 mm modülerliğe  sahiptir. Kullanılabilir iç mekan yüksekliği 600 mm (L duvara monte  serisi) ile 2000 mm (L ve K serisi) arasında değișmekte,  anahtarlama kutusunun kapladığı alan optimum hale gelmekte  ve otomatik olarak azalmaktadır. Oluklu bara sistemi ile ArTu alçak gerilim güç dağıtımı panosu,  cihazlar ile mükemmel bir biçimde entegre olmaktadır. Bireysel testler ile IEC 60439 standartına tam uyumluluğu  belgelenmiștir. Modüler cihazlar, kompakt ve açık devre kesiciler ile birlikte  kullanılan Artu pano ilgili aksesuarları sayesinde tip testleri  gerçekleștirilmeden, yalnızca seçim kriterlerine ve bileșenlerin  montaj talimatlarına güvenerek AS veya ANS tipi panolar  olușturulabilmektedir. ArTu panolar Tmax ve Emax devre kesici panelleri 100 mm  modülerliğe sahiptir. Dağıtım panoları montaj için ABB bara sistemleri. ArTu dağıtım sistemi: –  400 A - 3200 A kapasiteli oluklu bakır baralar; –  4000 A’ya kadar düz bakır baralar; –  105 kA kısa devre dayanımı sağlayan bara tutucular ve ilgili  kirișler; –  Kompakt devre kesicilerin çekiç bașlı vida aracılığıyla oluklu  baralara bağlanabilmesi için esnek baralar.

7 Oluklu bara sisteminin özelliklerinden biri, doğrudan  kablo kanalına, pano gövdesinin arka ya da yan kısmına  takılabilmesini mümkün kılan, böylece önden erișim sağlayan  son derece küçük boyutlarıdır. Bu küçük boyutlarıyla aynı  zamanda L serisi zemine monte panolara da düz veya basamaklı tip bara tutucular sayesinde montajı mümkün  olmaktadır. ArTu pano için hazırlanmıș olan ABB bara ve aksesuar  sistemleri, ACAE/LOVAG tarafından onaylı ABB  laboratuarlarında IEC60439-1 standardına göre In 4000  A’ya ve Icw(1s) 105 kA’ya kadar dayanım testlerine tabi  tutulmaktadır. Tüm ABB ürünleri için hızlı ve güvenli kablolama sağlayan  Unifix hızlı kablolama sistemi panoyu tamamlamaktadır. Unifix  ürününün iki modeli bulunmaktadır: 250 A’ya (Tmax T3’e  kadar) kompakt devre kesiciler ve modüler System Pro-M  devre kesicilerin kablolaması için uygun olan Unifix H serisi ile özellikle modüler System Pro-M devre kesicilerin hızlı bir  șekilde kablolanması için uygun Unifix L serisi. Bu sistemlerin temel bir özelliği, farklı tipte devrelerin  (tek fazlı/üç fazlı/kumanda) tek bir modül içinde bir arada  kullanılabilmesidir. Unifix aynı zamanda tezgah üzerinde  kablolama yapılabilmesini ve panoya daha sonra monte  edilmesini mümkün  kılmaktadır; böylece monte  edilecek cihazların tip ya  da kombinasyonları ile ilgili  herhangi bir sınırlama söz  konusu olmamaktadır. Böylece  kablolama süreleri önemli  ölçüde düșmekte, farklı cihaz  türleri için standartlaștırılmıș  sabit kuplajlı konektörlerin  yaptığı ișler yapılarak güç  kaynağı için kullanılan  gereksiz kablolar ortadan  kaldırılmaktadır. Unifix hızlı kablolama sistemi

8 ArTu L.İhtiyacınız olan her șeytahmininizden çok daha kolay. Niçin yașamınızı daha karmașık hale getiresiniz ki? 800 A’ya kadar duvara ve zemine monte edilebilen ürün  serileri, maksimum seçim ve montaj kolaylığı ile yüksek bir  kalite standardı sağlıyor. Montaj sonrasında her iki tarafın  tamamen açık olması sayesinde kablolar son derece rahat bir  biçimde çekilebiliyor ve pano iki ayaklık üzerine yatay olarak  yerleștirilebiliyor.  Kablolardan söz açılmıșken, ABB tarafından modüler ve  kalıp muhafazalı devre kesicileri için geliștirilmiș olan Unifix H  veya L kablo sistemleri, ișleri büyük ölçüde kolaylaștırıyor ve  hızlandırıyor.

9 Farklı bara sistemleri için 300 mm genișliğinde kablo  yükselticisi bulunuyor, bunun yanısıra panonun üzerine  yerleștirilmiș rahat kullanımlı bir kutu, gelen kablolar için  sağlanan alanı genișletebilmenizi sağlıyor.

10 ArTu L modüler sistemleri ArTu L serisi, 250 A’ya kadar duvara monte ve 800 A’ya kadar  zemin üzerinde terminal dağıtımı pano uygulamalarını kapsayan  farklı kombinasyon ile olușturulabilen, modüler setlerden  olușan bir ürün serisidir. Ilkinin 200 mm, ikincisinin ise 240 mm  șeklinde son derece düșük derinlik değeri sayesinde genel  ebatlar azaltılmıștır. Her iki model de diğer sistemlerle ve 300  mm genișliğindeki kablo bölmeleri ile yanyana yerleștirilebilir. T6 800 A’ya kadar (ön terminalli sabit model) kompakt devre  kesiciler ve System Pro M serisi modüler cihazlar ArTu L  panosuna takılabilmektedir. 200 mm yüksekliğe sahip standart düz ve delikli modellerin  yanı sıra, kullanılabilir alanı optimum seviyeye tașıyan 150 mm  yükseklikli modeller de bulunmaktadır. Tamamen açık yapı sayesinde kablolama son derece basittir:  kablolama ișlemleri atölyede ayaklar üzerinde yatay olarak  veya pano tamamen açık olarak montaj sahasında kurulabilir;  böylece montaj ișlemleri kablolamanın yapılmasının ardından  yapılabilir. Teknik özellikler Duvara monte Zemin üzerinde D=204 mm D=240 mm Standartlarla uyumluluk IEC 60439-1 Nominal servis gerilimi Ue 690 V’ye kadar Nominal yalıtım gerilimi Ui 1000 V’ye kadar Nominal frekans 50-60 Hz Nominal darbe dayanımıgerilimi Uimp 6 kV 8 kV Nominal akım In 250 A’ya kadar 800 A’ya kadar Nominal kısa süreli kısadevre dayanım akımı Icw 25 kA’ya kadar 35 kA’ya kadar Nominal kısa devretepe akımı Ipk 52.5 kA’ya kadar 74 kA’ya kadar IP koruma sınıfı 31 kapısız 31 kapısız 43 kapılı 43 kapılı

11 Hızlı Unifix (H and L) kablolama sistemi kullanılabilir. Son derece pratik hızlı takma sistemi ve  standart küçük öğeler sayesinde devre kesici sabitleme seti ișleri daha da kolaylaștırmaktadır. Oluklu 400 ve 800 A bara sistemleri, devre kesiciler ve bara sistemleri arasındaki hazır  bağlantılarıyla kullanılabilir. 630 A’ya kadar kapasiteler için standart düz baralar ise her zaman  kullanılabilir. Koruma sınıfı, kapaksız modeller için IP31, kapaklı modeller için ise IP43’e kadar  uzanmaktadır. Dikey kablolama kanalı sağ tarafa, sol tarafa ve yatay olarak monte edilebildiğinden yanal  erișim garanti edilmektedir. Pano tavanının üst kısmına yerleștirilen ve gelen kablolara ayrılan alanı genișleten, dağıtım  çerçevesi ile birlikte dağıtımı kolaylaștıran bir aksesuar kutusu bulunmaktadır. Elde edilebilecek  maksimum ayırma formu tip 2’dir.

12 ArTu L Kompozisyonları Duvar tipi Foksiyonel boyutlar (mm) Dikili tip Foksiyonel boyutlar (mm) Dahili kablo  bölmesi Genișlik200 mm Harici kablo  bölmesi Genișlik300 mm Ön kapılar Sökülebilir  yan paneller Kablo bağlantı  kutusu IP31 IP43 Yükseklik Genișlik Derinlik Yükseklik Genișlik Derinlik 600 600 165 ■ ■ ■ 800 600 165 ■ ■ ■ 1000 600 165 ■ ■ ■ 1200 600 165 ■ ■ ■ 1400 600 195 ■ ■ ■ ■ ■ 1600 600 195 ■ ■ ■ ■ ■ 1800 600 195 ■ ■ ■ ■ ■ 2000 600 195 ■ ■ ■ ■ ■ 1400 800 195 ■ ■ ■ ■ ■ ■ 1600 800 195 ■ ■ ■ ■ ■ ■ 1800 800 195 ■ ■ ■ ■ ■ ■ 2000 800 195 ■ ■ ■ ■ ■ ■

13 Bara dağıtım sistemi Unifx dağıtım sistemi System Pro M  modüler cihazlar Tmax kompakt devre kesiciler Dikey arka Dikey kablo  bölümü Yatay kutu L serisi H serisi T1-T2-T3 ≤250A T4-T5-T6 ≤800A ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

14 ArTu K.4000 A’ya kadar uzanan yeni ufuklar. Yüksek performans mı?Sorun değil. ArTu K serisi panolar açık ve kompakt devre kesicilerin  kullanıldığı ve Form 4’e kadar olan ana dağıtım panoları ve  kompakt devre kesicilerin kullanıldığı zemine montajlı tali  dağıtım panoları olarak kullanılmaya son derece uygundur. ArTu K serisi; 150, 225, 300, 500, 700 ve 900 mm derinlikler  ve pazardaki en yüksek değerler olan IP31, IP41 ve IP65  koruma sınıflarında zemine montajlı modüler panolardan  olușmaktadır.

15 Yelpazedeki tüm ürün serileri gibi ArTu K serisi panolarda  da, ABB cihazları (System Pro M modüler devre  kesiciler, Tmax kompakt devre kesiciler ve Emax açık  devre kesiciler), mükemmel ve yüksek bir entegrasyon  seviyesiyle takılabilmektedir. Üç farklı ișlevsel genișliğe  (390, 600 ve 800 mm) ve iki farklı ișlevsel yüksekliğe  (1800 ve 2000 mm) sahip olan panolar, 200 mm  yüksekliğinde 9 ve 10 modülün monte edilebilmesine  imkan sağlamaktadır.

16 ArTu K modüler sistemleri ArTu K serisi zemin üzerine montaj seti așağıdaki ebatlarda  bir dizi bileșene sahiptir: –  Üç farklı yükseklik (kullanım kolaylığı)   1600 mm (16 modül 100 mm),   1800 mm (18 modül 100 mm) ve   2000 mm (20 modül mm); bu yüksekliklere çıkarılabilir  flanșlarla takılmıș olan h=100 mm yüksekliğinde kaidenin  yüksekliği eklenmelidir; –  Üç farklı genișlik (kullanım kolaylığı)   390 mm (12 DIN modülü),   600 mm (24 DIN modülü) ve   800 mm (36 veya 24 DIN modülü + kablo bölümü); –  Beș farklı derinlik (kullanım kolaylığı)   150 mm (Tmax T6 sabit 630A S6’ya kadar) 225 mm (Tmax  sabit 800A S6’ya kadar), 300 mm (Tmax T7 1600A), 500  mm (Tmax sabit T71600A’ya kadar), 700 mm (Emax, E3  3200A’ya kadar çıkarılabilir) ve 900 mm (Emax E4 4000A’ya  kadar çıkarılabilir) Bu yapı tamamen galvanizli çelik sacdan yapılmıștır, böylece  panonun eș potansiyeli garanti edilmektedir. Üst ve alt kısım,  önemli ölçüde yapısal dayanıklılık sağlayan önceden monte  edilmiș üç yollu bir bağlantı ile takılmıștır. Kaide ise kablolar  için ayrılan alana erișimi mümkün kılan çıkarılabilir flanșlar  ve kaide çevresinin herhangi bir yerinden çıkarılabilen dört  açılı demir bağlantılardan olușan önceden monte edilmiș  (H=100 mm) bir kaide șeridi ile takılmıștır. Dört dikey bağlantı,  kapağı monte etmek ve yapıyı, hem yanal olarak hem de  arka kısımda sağlamlaștırmak için kullanılan çok amaçlı bir  menteșe ile takılmıștır. Yapı, aygıt setlerinin montajı sırasında  söz konusu olan riskli ölçümleri engellemek amacıyla referans  çentiklerinin (100 mm) bulunduğu iki tip ișlevsel çerçeve ile  tamamlanmaktadır: –  Açık fonksiyonel çerçeve (ayırma formu gerekmeyen  yerlerde panolarda kullanılabilir); –  Kapalı fonksiyonel çerçeve (2-3 ve 4 ayırma formlarının  gerekli olduğu panolarda kullanılabilir). Teknik özellikler Standartlarla uyumluluk IEC 60439-1 Nominal servis gerilimi Ue 1000 V’ye kadar Nominal yalıtım gerilimi Ui 1000 V’ye kadar Nominal frekans 50-60 Hz Nominal darbe dayanımı gerilimi Uimp 8 kV Nominal akım In 4000 A’ya kadar Nominal kısa süreli kısa devre dayanım akımı Icw 105 kA’ya kadar Nominal kısa devre tepe akımı Ipk 254 kA’ya kadar IP koruma sınıfı 31 kapısız 41 aksesuarlarla 65 kapılı ve penceresiz panelli

17 Panonun tamamlayıcı parçaları: –  Penceresiz (IP65) ve havalandırmalı (IP41) tip yan paneller; –  Penceresiz ve șeffaf kapaklar, herhangi bir tarafa  takılabilecek güvenlik pencereleri ile (IP65). –  Cihaz montaj seti, muhafaza yapılarını ve devre kesiciyi  mükemmel bir biçimde entegre etmek üzere tasarlandı. Yalıtım mesafelerinin ve aygıtın ön panel ile mükemmel bir  biçimde hizalanmasının garanti edilebilmesi için montaj  konumları önceden belirlenmiștir. Bunun yanı sıra, set  plakaları kendi kendine merkezlenen tiptir ve cihazın  ön taraftan kolayca monte edilebilmesi için yivli rakorlar  takılmıștır. –  Sabitleme braketleri (patentli) bulunan devre kesicilerin  yüküne dayanabilen alüminyum DIN rayı seti (patentli), dikey  ve yatay kablo kanallarının takılabileceği șekilde önceden  ayarlanmıștır. Alüminyum DIN rayının, sırasıyla System Pro M, Tmax ve  Isomax devre kesicilere uygun üç farklı montaj konumu  bulunmaktadır. Çift DIN 35 bölümü (ön ve arka) bulunmaktadır  ve arka kısý m 60x80 mm’ye kadar kanalı desteklemek için  kullanılabilir; –  Dayanıklı destek çapraz parçalarına ve ön panele sahip açık  devre kesici seti; –  Dahili cihazın montajını mümkün kılan, arka plakalar ve  penceresiz ön panellerden olușan evrensel setler. Paneller dikey 100 mm modülerliğe ve dıș kısımda bulunan,  sağ veya sol tarafa takılabilen, panel topraklamasını ve eș  potansiyelliliği sağlayan görünmez bir menteșeye sahiptir.  DIN panellerinin aynı zamanda sırasıyla 200, 300 ve  600 mm yüksekliğe sahip, sıralar arasında 150/200 mm  merkez mesafesi bulunan, bir, iki ya da üç sıralı modelleri  bulunmaktadır. Aynı sırada yan yana yerleștirilmiș modüler  ve kompakt devre kesicilerde, devre kesicilerin aynı modüler  panelin kullanılabileceği șekilde uyarlanabilmesini mümkün kılan  montaj konumunu sağlayan özel bölüm kullanılmalıdır. Devre  kesici panel penceresinin tamamını almadığında, boșluklar  delik kapatıcı kullanılarak kapatılabilir. 500, 700 ve 900 mm  derinliklerdeki ArTu panoları K serisinde Form 2, 3 ve 4 ayırma  bölmeleri, arka terminalli kalıp muhafazalı devre kesicilerin  tamamı için, kapalı fonksiyonel çerçeve, ayrılmıș sürümdeki kurulum setleri ve özel ayırmalar kullanılarak IEC 60439-1 standardı ile uyumlu hale getirebilir. ArTu pano içinde kullanılabilecek dağıtım sistemleri: –  3200 A’ya kadar oluklu baralar; –  4000 A’ya kadar düz baralar; – Esnek  baralar; –  Unifix kablolama sistemi,   400 A’ya kadar   yapılandırılmıș; –  400 A’ya kadar bölücüler. Sistemin son derece küçük  boyutları, baraların doğrudan  panoya takılabilmesini, yatay  ya da dikey olarak yapının  ön ya da arka kısmında  konumlandırılabilmesini,  ölçeklendirilmiș tip bara  tutucunun pratikliği sayesinde ön  taraftan erișimin korunabilmesini  sağlamaktadır.

18 ArTu K Kompozisyonları Form 2a Form 3a Form 3b Form 4b Yatay devre kesici Yatay devre kesici Dikey devre kesici Dikey devre kesici ArTu K ayrımlandırılmıș yapı Foksiyonel boyutlar (mm) Foksiyonel Çerçeveler Daraltımıș  çerçeveler  ile Dahili kablo  bölmesi  Form1 çerçeve Harici kablo  bölmesi Genișlik300 mm Ön kapılar Yan kapaklar Form2/3/4 çerçeve Yükseklik Genișlik Derinlik Daraltılmıș Form1 Form2/3/4 IP31/41 IP65 IP31/41 IP65 1600 600 150 ■ ■ ■ ■ ■ 800 150 ■ ■ ■ ■ ■ ■ 18002000 390 225 ■ ■ ■ ■ ■ 390 300 ■ ■ ■ ■ ■ 390 500 ■ ■ ■ ■ ■ ■ ■ 390 700 ■ ■ ■ ■ ■ ■ ■ 390 900 ■ ■ ■ ■ ■ ■ ■ 600 150 ■ ■ ■ ■ ■ 600 225 ■ ■ ■ ■ ■ 390 300 ■ ■ ■ ■ ■ 600 500 ■ ■ ■ ■ ■ ■ ■ 600 700 ■ ■ ■ ■ ■ ■ ■ 600 900 ■ ■ ■ ■ ■ ■ ■ 800 150 ■ ■ ■ ■ ■ ■ 800 225 ■ ■ ■ ■ ■ ■ 390 300 ■ ■ ■ ■ ■ ■ 800 500 ■ ■ ■ ■ ■ ■ ■ ■ ■ 800 700 ■ ■ ■ ■ ■ ■ ■ ■ ■ 800 900 ■ ■ ■ ■ ■ ■ ■ ■ ■

19 ArTu oluklu bara sistemi Ayrımlandırma Bara dağıtım sistemi Unifx dağıtım sistemi Sistem Pro M  modüler  cihazlar Tmax kompakt  devre kesiciler Emax açık  devre kesiciler Form2/3/4 Dikey arka Dikey yan Yatay L serisi H serisi T1...T6 T7 X1 E1-E2-E3 ≤3200A E4 4000A ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

20 Seçim ve tasarım

21 DOC: Alçak ve orta gerilim ile çalıșan elektrik ağlarının  boyutlandırılması için, sundukları: ağ tasarımı ve tanımlama,   ağ hesaplamaları, iletken boyutlandırma, anahtarlama ve  koruma cihazlarının seçimi ve koordinasyonu, eğrilerin  sunumu, kontroller, șemaların çıktıları, șemalar ve raporlar  içerir. CAT: 25000 ABB ürün kodları arasında bir ürünün bulunmasını  ve aksesuarlarla donatılmasını, teklif sunulması öncesinde  modülün zenginleștirilmesini, iskonto ve indirim yönetimini,  kișiselleștirilmiș arșivleri ve ayrıntılı çıktıları sağlar. DOC&CAT yazılımları

22 ArTu panolarının uygunluk beyanı Bu broșürde ve talimat kılavuzunda verilmiș olan göstergelere  göre uygun șekilde seçildiğinde ve monte edildiğinde, panonun  IEC 60439-1 (CEI 17/13-1) standardı ve Avrupa Birliği Düșük  Gerilim Yönergesi (Yönerge 73/23/EEC, Kanun 791/1977)  uyumlu șekilde monte edilebilmesine izin verir. Yukarıdaki ifade, pano için așağıdaki hususların dikkate alınmıș  olması halinde geçerlidir: –  Malzemelerin ABB kataloglarında belirtilen performans  özelliklerine göre seçilmesi; –  Iletkenlerin IEC 60439-1 ve CEI 64-8 standartlarına uygun  șekilde boyutlandırılması; –  Testlerin IEC 60439-1 standartı tarafından belirtilen șekilde  bașarıyla tamamlanmıș olması. ArTu panoları așağıdaki nominal özelliklere sahiptir: Nominal servis gerilimi 690 V’ye kadar Nominal yalıtım gerilimi 1000 V’ye kadar Nominal akım / ICW ArTu L duvara monte 250 A / 25 kA’ya kadar Artu L zemine monte 800 A / 35 kA’ya kadar ArTu K 4000 A’ya kadar / 105 kA’ya kadar Koruma sınıfı ArTu L IP31 (kapısız), IP43 (kapılı) ArTu K IP31 (kapısız), IP41 (kapılı ve yan havalandırmalı), IP65 (kapılı)

23 ABB ve çevre konusundaki duyarlılığı ABB, sürdürülebilir gelișme ve çevre koruma hedeflerine  ulașmak amacıyla önemli ölçüde kaynak ayıran șirketler içinde  önde gelenlerden biridir. Bunun kanıtı olarak șirketin tüm üretim  tesisleri ISO 9001 kalite belgesi ve ISO 14001 çevre yönetimi  sistemi belgesine sahiptir ve bu tesislerin büyük bir çoğunluğu  aynı zamanda kalite, çevre ve güvenlik entegre yönetim sistemi  belgesi de almıștır. Șirketin tüm bölümleri, hammadde ve enerji tüketiminin  rasyonalize edilmesi, kirlenmenin engellenmesi, su ve havanın  korunması, ses emisyonunun minimum seviyelere indirilmesi,  üretim sürecindeki atık miktarının azaltılması ve düzenli çevre  kontrolleri yapılması amacıyla çevre yönetim ve geliștirme  politikasının sürdürülmesine etkin olarak katkıda bulunmaktadır. LCA (Kullanım Ömrü Analizi) gibi analiz araçlarının kullanıldığı  ABB’de, ürünlerin kullanım ömürleri süresince gerçekleșecek  çevre performansının değerlendirilmesi ve gerekli  iyileștirmelerin yapılması, ilk așamalardan itibaren tasarım  faaliyetlerinde dikkate alınmaktadır; böylece kullanım sırasında  teknik ve enerji performansının maksimum verimliliği garanti  altına alınmakta, üretim așamasında çevre üzerindeki etkileri  kontrol edilebilmekte ve azaltılabilmekte ve kullanım ömrü sonu  yönetim prosedürleri belirlenebilmektedir. Tüm bu hedefler ve faaliyetler, çevre üzerindeki etkinin  azaltılması amacıyla ekolojik politikaların uygulanması  konusundaki ileri görüșlülüğün sonucudur; ABB burada da  ürünlerinin kalitesi ile diğer șirketler arasında lider konumdadır.

Bize ulașın ABB Elektrik Sanayi A.Ș. Organize Sanayi Bölgesi 2. Cadde No: 16 34776 Yukarı Dudullu / İstanbul Tel: 0 216 528 22 00 Faks: 0 216 365 29 45 www.abb.com.tr Veriler ve çizimler bağlayıcı değildir. Daha önceden bildirimde bulunmaksızın ürünlerin teknik olarak gelișmesiyle bu belgenin içeriğini değiștirme hakkını saklı tutuyoruz. © Copyright 2011 ABB.  Tüm hakları saklıdır.
