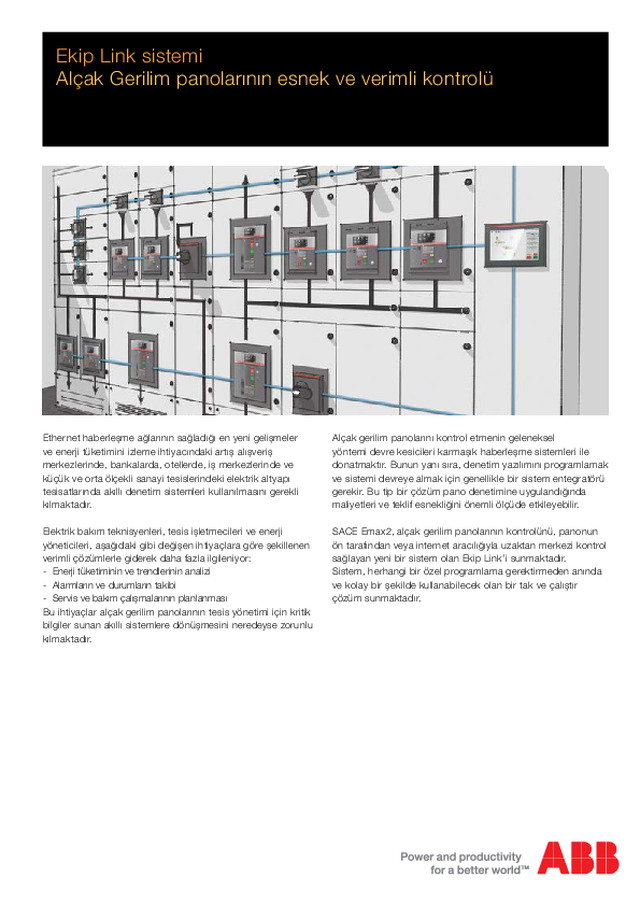

Ekip Link Sistemi - Alçak Gerilim panolarının esnek ve verimli kontrolü

Ekip Link sistemi Alçak Gerilim panolarının esnek ve verimli kontrolü Ethernet haberleşme ağlarının sağladığı en yeni gelişmeler ve enerji tüketimini izleme ihtiyacındaki artış alışveriş merkezlerinde, bankalarda, otellerde, iş merkezlerinde ve küçük ve orta ölçekli sanayi tesislerindeki elektrik altyapı tesisatlarında akıllı denetim sistemleri kullanılmasını gerekli kılmaktadır. Elektrik bakım teknisyenleri, tesis işletmecileri ve enerji yöneticileri, aşağıdaki gibi değişen ihtiyaçlara göre şekillenen verimli çözümlerle giderek daha fazla ilgileniyor:-  Enerji tüketiminin ve trendlerinin analizi-  Alarmların ve durumların takibi-  Servis ve bakım çalışmalarının planlanmasıBu ihtiyaçlar alçak gerilim panolarının tesis yönetimi için kritik bilgiler sunan akıllı sistemlere dönüşmesini neredeyse zorunlu kılmaktadır. Alçak gerilim panolarını kontrol etmenin geleneksel yöntemi devre kesicileri karmaşık haberleşme sistemleri ile donatmaktır. Bunun yanı sıra, denetim yazılımını programlamak ve sistemi devreye almak için genellikle bir sistem entegratörü gerekir. Bu tip bir çözüm pano denetimine uygulandığında maliyetleri ve teklif esnekliğini önemli ölçüde etkileyebilir. SACE Emax2, alçak gerilim panolarının kontrolünü, panonun ön tarafından veya internet aracılığıyla uzaktan merkezi kontrol sağlayan yeni bir sistem olan Ekip Link’i sunmaktadır.Sistem, herhangi bir özel programlama gerektirmeden anında ve kolay bir şekilde kullanabilecek olan bir tak ve çalıştır çözüm sunmaktadır.

2   Ekip Link sistemi | ABB Ekip Link sistemi Alçak Gerilim panolarının esnek ve verimli kontrolü Ekip Link sisteminin ayırt edici özellikleri Ekip Link sistemi ön programlı Ekip Kontrol panelinden ve Ekip Link modülüne sahip en fazla 30 adet Emax 2 devre kesiciden oluşur.Koruma ünitesi tipinden bağımsız olarak herhangi bir Emax 2 devre kesici sisteme bağlanarak farklı uygulamaların ihtiyaçlarını karşılayacak ekonomik bir alternatif oluşturabilir. Bağlantıyı tamamlamak üzere yalnızca kablolar ve switchler (ağ çoklayıcı) gibi standart ethernet bileşenlerine ihtiyaç duyulur. Ekip Link sisteminin diğer ayırt edici özellikleri şunlardır:-  Panonun ön tarafındaki geniş ve renkli dokunmatik ekranı  kullanan merkezi kontrol -  Bir internet tarayıcısı üzerinden uzaktan erişim sayesinde  daima ulaşılabilen bilgiler -  Tak ve çalıştır sistemi. Programlamaya gereksinim duyulmaz -  Ekonomik çözüm: Sunulan tüm bu işlevler farklı ek denetim  sistemlerinin kurulmasına gerek bırakmaz. Tak ve çalıştır Ekip Link modülleri kablolar ve switchler (ağ çoklayıcı) ile Ekip Kontrol Paneline bağlanarak sistem yalnızca birkaç adımda devreye alınabilir: 1.  Bağlı cihazların otomatik olarak taranması 2.  Grafik yerleşim seçimi: “tasarım” fonksiyonu tesisatın  tek hat şemasını kolaylıkla çizebilmek için kapsamlı bir kütüphane sunar 3.  Denetim (süpervizyon) başlatma

ABB | Ekip Link sistemi   3   Açıklama Kod 10 devre kesici için Ekip Kontrol Paneli 1SDA074311R1 30 devre kesici için Ekip Kontrol Paneli 1SDA074312R1 30 devre kesici için Ekip  Kontrol Paneli lisans genişletmesi 1SDA074313R1 Ekip  Kontrol Paneli için opsiyonel alarm 1SDA074314R1 Ekip  Kontrol Paneli için opsiyonel 5 kullanıcı web erişimi 1SDA074315R1 Ekip Link modülü 1SDA074163R1 Endüstriyel haberleşme sistemleri ile  entegrasyon Ekip Link sistemi proses kontrolü veya genişletilmiş tesis denetimi için daha yüksek seviyeli bir haberleşme sistemi ile bir arada çalışabilir.SACE Emax 2 devre kesiciler, harici dönüştürücüler kullanmadan geleneksel Modbus RTU, Profibus ve DeviceNet protokollerinden Ethernet Modbus TCP/IP, Profinet ve Ethernet IP’ye dayalı en yeni versiyonlara kadar geniş bir özgün protokol yelpazesi sunan ilk devre kesicidir. Tmax ve Emax devre kesicilerin     Ekip Link’e entegrasyonu Modbus RTU haberleşme donanımlı Tmax ve Emax devre kesiciler de doğrudan Ekip Kontrol Panelinin RS 485 seri portuna bağlanarak Ekip Link’e entegre edilebilir. Bu sayede, eksiksiz ve entegre bir çözümü garanti eder. Ürün ailesi Ekip Link sistem ailesinin tamamı aşağıdakileri kapsar: İnternet üzerinden erişim Ekip Kontrol Paneli beraberinde sunulan web sunucusu fonksiyonu  üzerinden uzaktan kontrol edilebilir. Herhangi bir internet tarayıcısı aracılığıyla tüm tesis bilgilerine güvenli erişim sağlar.Standart ekipmana iki internet erişimi dahildir ancak ilave opsiyon olarak sayı beşe kadar yükseltilebilir.
