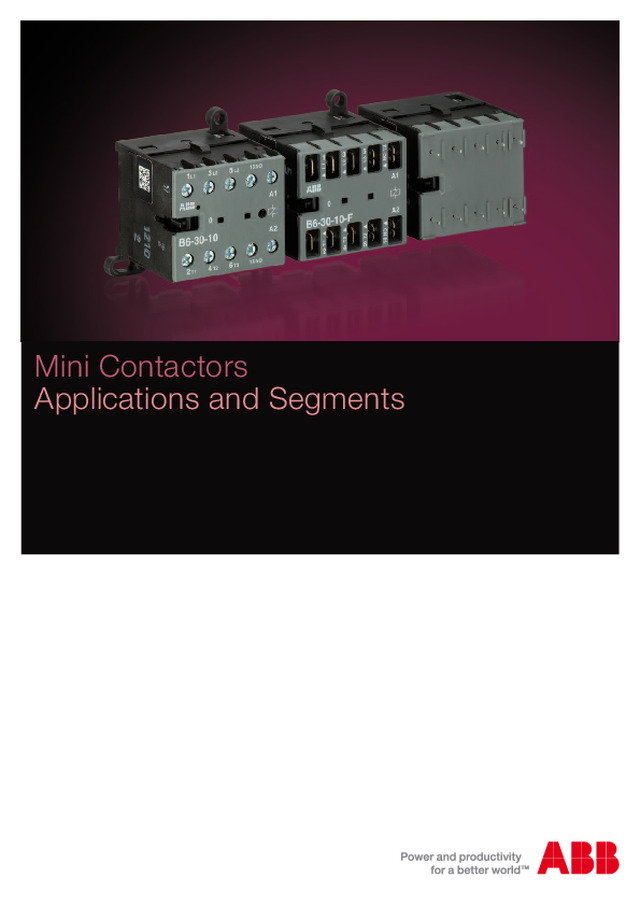

Mini Contactor

Mini Contactors Applications and Segments

2   2CDC102007B0201 Overview and Features  Mini Contactors Success story Energy for motors, machines or other electrical components has to be reliably turned on and off often by remote control. In this case contactors are very important products to turn over the current for motors or other products which need energy. Reliability is therefore a prerequisite in the choice of the right contactor. Mini contactors are ideally suited for applications where space is at a premium. The contactors are the flattest on the market and therefore can be used in special modular and compact applications. The small dimensions, a wide range of coil types and a variety of versions within the model range provide cus-tomers with high flexibility in use for applications up to 5.5 kW. ABB Mini Contactors  The benefits – Powerful, switching resistive and motor loads – Low power consumption– DC operated coil – humfree – Flexible use in any position– High temperature types and wide range coils available– Compact size – space saving– Positive linked & guided contacts The family –  Standard types with screw terminals, flat pin or soldering  pin connection –  Compact reversing types with safe blocking system (screws,  flat pins and soldering pins) – PLC interface types with very low power consumption–  Wide range power supply types TBC7 for railway / batterie  applications –   Mini Contactor Relays for auxiliary circuit switching (screws,  flat pins and soldering pins) B6/B7 with screw terminals B6/B7 with flat pins B6/B7 with soldering pins K6/KC6 contactor relay Compact reversing types VB6/VB7 with safe blocking system (screw terminals, flat pins and soldering pins)

 2CDC102007B0201  3   Large type variety: Depending on applications ABB can offer a wide range of variations and special types Contact versions: –  3NO / 1NC or 4NO standard–  2NO / 2NC –  4NC  special version–  1NO / 3NCOther types on request Coil voltages:   –  6 V, 12 V AC/DC special types–  24 V, 42, 48, 110…127 V AC/DC–  220…240, 380…415 V AC/DC –  500 V AC/DC special types Ambient temperature ranges –  -25…+55 °C standard–  -40…+80 °C special types, Low power consumption types – 1.4 W ... 1.7 W ... 2.4 W ... 3.5 W  The standard technical data: Switching of heatings (AC-1)  B6xx   B7xx Rated operational current l e   16 A  20 A Rated operational power   230 V AC 3 ~   6.4 kW  8.0 kW   400 V AC 3 ~   11.0 kW   13.8 kW Switching of motors (AC-3) Rated operational current l e    9 A  12 A Rated operational power   30 V AC 3 ~   2.2 kW  3.0 kW   400 V AC 3 ~   4.0 kW   5.5 kW Mini contactors and their accessories.  With lateral auxiliary contact With front auxiliary contact Separate surge suppressor A1 A2 A1 A2 A1 A2 A1 A2 All contacts are positive guided. With manual motor starter With electronic overload relay

4   2CDC102007B0201 ABB Mini Contactors with a lot of  benefits what applications need Mini contactors B6/B7 are very flat, small and yet powerful. Customers earn benefits in applications where room is always to small or where a compact solution is needed.Flat mini contactors can be used in applications with small enclosures for wall mounting in buildings. Also many consumer machines need effective, reliable products for power control. Applications –  Entrance gates–  Blinds–  Coffee Machines        –  Washing machines    – Sawing machines–  Industrial door control modules mounted in flat enclosures  for wall mounting – Decentralized small control panels in buildings– Small machines where space is minimum   Space / room saving Features –  Flat–  Small–  Powerful–  Hum-free DC operated coil

 2CDC102007B0201  5   ABB offers different connection types, with screw terminals, flat or soldering pins. Applications –  Screw terminals, mostly used in standard applications –   Flat pin connections, used in car industries, plug solutions  for prewired systems make wiring faster and safe.  –   Soldering pins, mostly used for PCB board applications   as for    – Garage door controls   – Computer power controls   – Power supply for machines  –  Combinated modules, power switching and electronic  control on PCB board   –  PCB boards for high quantity of machines control   modules Special mounting and connection possibilities Features –  Low power consumption–  Flat, space saving–  Small & powerful–  Surge suppressor to avoid current peaks (integrated)

6   2CDC102007B0201 ABB Mini Contactors with a lot of  benefits what applications need Mini Contactor with low voltage coil supply 6 V, 12 V / or 24 V from batteries manage the control circuits in vehicles, boats, outdoor equipments.  Applications –  Car industries, trucks–  Boat industries–  Train applications / rolling stock–  Weekend places / holiday houses / household–  Out door applications Features –  Low power consumption–  Wide range coil supply–  DC operated coil–  Many voltage variations Customized versions with special coil types

 2CDC102007B0201  7   Many applications have to withstand high temperatures because of heating up the panels and enclosures by sun power or if the heat dissipation of the system is not sufficient. Such contactors for high temperatures can be used in outdoor instal-lations or in applications where airconditioning is not possible. Such contactors with low energy consumption and for high temperature use save costs for heat dissipation systems. Applications –  Water heaters–  Heat pumps–  Walves–  Pump stations–  Outdoor applications Features –  High quality–  Material adaption for high temperature range +80 °C–  Adapt to EN60335-1  High ambient temperature applications

8   2CDC102007B0201 ABB Mini Contactors with a lot of  benefits what applications need The mini contactor range is produced from a high quality  production line with ISO 9001 certification and 100% tested outputs. ABB deliver the products worldwide with a lot of approvals acc. country specification. Support is guarantied The products used in devices for consumer market must have high availability. Vending machines for food and beverages as well as cooling systems for food & beverages require reliable products because breakdowns will cause a lot of costs and business losses. Applications –  Air conditioning–  Cooling systems in warehouses for food      –  Heatings–  Vending machines for food and beverages–  Cooling systems for food and beverages Robust for reliable use Features –  Low power consumption–  DC operated coil–  Hum-free–  Reliable functions–  High quality–  Many voltage variations

 2CDC102007B0201  9   For example those applications require extended operating data, because in cold wintertime as well as in hot areas a  reliable function is necessary. These products are mostly under heavy duty as shock and vibrations. Special mini con-tactor types can manage such operating conditions. Applications –  Compressors–  Railways–  Windmills - small and middle size–  Sewing machines Features –  Shock and vibration proved –  Wide temperature ranges -40 … 80 °C–  Wide voltage range coils–  Low power consumption–  DC coil operated  Heavy duty applications

10   2CDC102007B0201 Compact and flexible Such a compact product as the mini contactor can be used and easily linked with manual motor starter or as plug in module with busbar systems. The contactor is strong enough for motor starter solutions up to 5.5 kW for use in machines and pro-duction systems. Applications –  Production systems–  Machines Features –  Compact and very small, up to 5.5 kW–  Easy and quick mounting–  Reversing contactor is one module ready to link to the   manual motor starter–  Low power consumption–  DC coil operated – hum-free–  AC versions work with rectifier on DC coil Compact motor starting applications Electro Plating Line (EDF/EPL) setting the standard in leadframe solderplating, equipped with plug-in Starter (MS116 + mini contactor + plug-in module for Smissline busbar system). A redundant infeed block increases the availability.

 2CDC102007B0201  11   So small, so powerfull, so flexible. Mini contactors used for machines in any position make planings & construction more flexible. In every case there is a place somewhere for the product – space savings reduce costs. PLC types don´t need external surge suppressor, they can be connected directly to electronic equipments. Applications –  Machinery automation: PLC-types for direct connection–  Conveyor belts: to control small motors–  Decentralized machines: small automation modules–  Robotic application  Features –  Small, flat = saving space–  Hum-free–  Mounting in any position–   Low energy consumption = low heat dissipation save   money for cooling systems Flexible application in any position Panel for production and assembly line with conveyor stations
