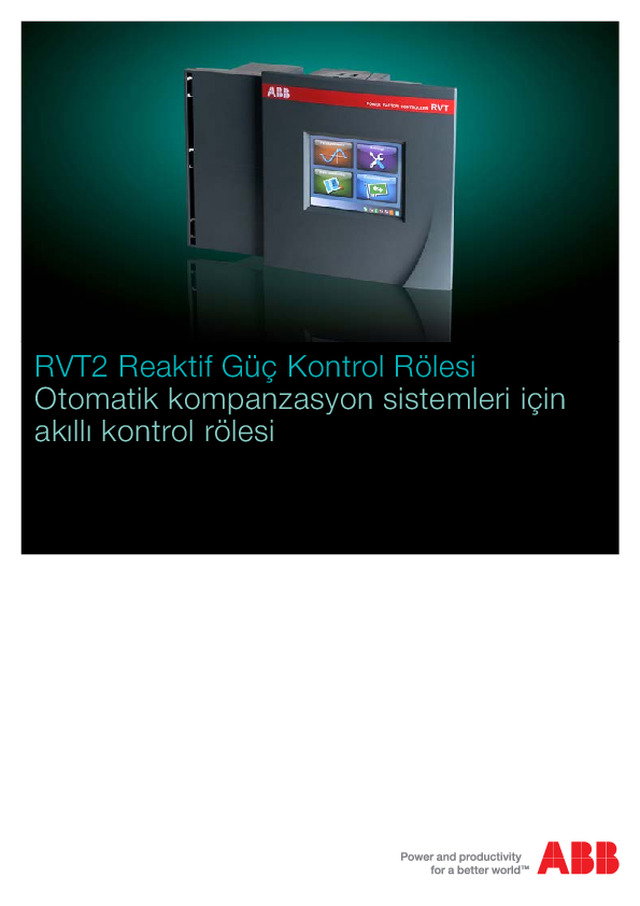

RVT Broşür

2  Öne çıkan özellikler | Reaktif Güç Kontrol Rölesi RVT2 Öne çıkan özellikler Dengeli ve dengesiz yükler için güç faktörü düzeltme Günümüzde işletmelerde ve özellikle ticari binalarda dengesiz yükler gittikçe yaygınlaşmaktadır. RVT2 ile hem tek fazlı yüklerin (faz-faz veya faz-nötr) hem de 3 fazlı dengeli/dengesiz yüklerin kompanzasyonu sağlanabilir. RVT2 her fazın ayrı ayrı kompanzasyonunu yapabildiği gibi 3 fazlı olarak da kompanzasyon yapabilir. RVT2’nin bir diğer öne çıkan özelliği de bağımsız faz ölçümü ve enerji sayacıdır.  Elektriksel ölçümler   − Aktif güç (kW) – 3 faz/1faz   − Görünür güç (kVA) - 3 faz/1faz   − Reaktif güç (kVAr) - 3 faz/1faz   − Hedef cos ϕ’ye ulaşmak için gereken reaktif güç (kVAr) -   3 faz/1faz   − Gerilim (V) - 3 faz/1faz   − Akım (A) - 3 faz/1faz   − Cos ϕ - 3 faz/1faz   − Akım ve gerilim için toplam harmonik distorsiyonu:   THD V/I (%)   − Akım / gerilim harmonikleri: H2’den H49’a kadar Dokunmatik ekran 3,5 inç renkli QVGA dokunmatik ekran ile parametre ayarlarını kolayca yapabilirsiniz. Ethernet bağlantısı ABB PQ Link yazılımı sayesinde, RVT2’ye bir RJ45 bağlayıp 10/100BASE-T arayüzü üzerinden dünyanın her yerinden röle ile haberleşebilirsiniz. USB bağlantısı RVT2 USB 2.0 bağlantıyı destekler; bu sayede yaygın olarak kullanılan bir USB kablo ile bilgisayara bağlanarak tüm RVT2 parametrelerine ulaşabilmeniz mümkündür. 8 adede kadar sıcaklık alarm çıkışı Kompanzasyon bankınız içerisindeki 8 noktanın sıcaklığını papatya dizimi mantığıyla bağlanan sıcaklık probları ile görüntüleyebilirsiniz.  Gerçek zamanlı saat RVT2 gerçek zamanlı saat tüm alarm ve olayların dakika ve tarihini izler ve kaydeder.  Donanım ve yazılım kilidi Röle ayarlarını yetkisiz kişilerin müdahalelerinden korumak amacıyla donanım ve yazılım kilitleri RVT2’de mevcuttur.

Reaktif Güç Kontrol Rölesi RVT2 | Diğer güçlü özellikler  3 Diğer güçlü özellikler RVT2 aynı zamanda bir OG ve YG bank kontrolörüdür Uygun bir gerilim trafosu üzerinden gerilim bilgisi alınırsa ve gerilim trafosu dönüştürme oranı (V scaling) röleye girilirse, RVT2 aynı AG sistemlerde olduğu gibi OG ve YG sistemlerde de kullanılabilir.  Kolay devreye alma RVT2 parametrelerindeki tamamen otomatik kurulum özelliği sayesinde bank devreye alma işlemi oldukça kolaydır. Menü gezinimi Menü ve alt-menülerin zekice hazırlanmış düzeni sayesinde menü gezinimi kolay ve sezgiseldir.  Kılavuzlu gezinim ve programlama Çevrimiçi yardım bilgisi menü gezinimi ve RVT2’yi programlama hakkında size adım adım rehberlik eder.  Haberleşme RVT2 çok çeşitli haberleşme arayüzlerine sahiptir: Ethernet 10/100BASE-T, USB2.0 ve RS485. Tüm parametre ayarlarına ve ölçümlere uzaktan ulaşım mümkündür.  Tam otomatik kurulum C/k oranı, aktif çıkışlar, kademe dizini ve faz kayması otomatik olarak ayarlanabilmektedir.   Programlanabilir koruma eşik değerleri Programlanabilir koruma eşik değerleri sayesinde kompanzasyonu sistemini aşırı/düşük gerilim, aşırı sıcaklık ve yüksek harmonik distorsiyonu durumlarına karşı korumanıza izin verir. Şebeke bilgisi ve kapasitör bank görüntüleme RVT2 ile gerilim, akım, harmonik spektrumu gibi şebeke ve bank bilgilerini ve çok daha fazlasını görüntüleyebilirsiniz.  Çoklu dil desteği RVT2 ile İngilizce, Fransızca, Almanca, İspanyolca ve Çince çalışma dilleri arasından seçim yapabilirsiniz. Yüksek çevre sıcaklığı dayanımı RVT2 sahip olduğu 70°C maksimum çevre sıcaklığı değeri sayesinde çetin atmosfer koşullarının olduğu yerlerde de çalışabilmektedir.  Çoklu-gerilim ve çoklu-frekans RVT2 100-460Vac şebeke gerilimi ve 50/60Hz şebeke frekansına sahip yerlere bağlanabilir. Ayrıca, ölçüm gerilimi olarak 690Vac’ye kadar herhangi bir gerilim trafosuna ihtiyaç duymadan çalışabilir.  5A ve 1A akım trafosu ile çalışma   RVT2’ye akım bilgisi olarak 5A veya 1A sekonderli ölçü akım trafoları bağlanabilir. Dijital girişler Gece/gündüz güç faktörü dönüştürme ve harici alarm için 2 ayrı dijital giriş mevcuttur.  İki alarm rölesi çıkışı ve fan/uyarı çıkışı RVT2 iki alarm rölesi çıkışına (NO ve NC) ve bir FAN/Uyarı rölesi çıkışına sahiptir.  Çevrimiçi yardım Dokunmatik ekranın sağ üst köşesindeki   butonuna  basıldığında, buton sizi tüm RVT2 operasyonlar/adım adım devreye alma konularında yönlendirecek çevrimiçi yardım sistemine ulaştıracaktır.

4  Dokunmatik ekran - Menü geziniminde kolaylık | Reaktif Güç Kontrol Rölesi RVT2 Dokunmatik ekran Menü geziniminde kolaylık Başlangıç ekranı Nümerik tuş takımı Tipik bir ayar ekranı aktif çıkış Göstergeler yazılım kilitli değil yazılım kilitli haberleşme kilitli haberleşme kilitli değil sıcaklık alarmı sıcaklık normal donanım kilitli donanım kilitli değil alarm aktif alarm aktif değil uyarı aşırı talep düşük talep manuel mod ayar modu otomatik mod mod değiştir çevrim içi yardım ekranı kapa onayla sonraki sayfa Başlık çubuğu Ayar alanı Durum çubuğu gösterilecek ölçümü seç tabloyu yakınlaştır/uzaklaştır Dokunmatik ekran, kullanıcıların tüm bank  ayarlarını kolaylıkla yapmasını sağlayan  çok yönlü interaktif bir arayüzdür.  Harmonik spektrum ekranı Mode

Reaktif Güç Kontrol Rölesi RVT2 | Kolay devreye alma  5 Kolay devreye alma Tipik bir otomatik devreye alma süreci aşağıda gösterildiği gibidir. 4. OK'a bas 10. OK'a bas 16. OK'a bas 6. Bağlantı şeklini seç ve OK'a bas 12. Akım trafosu oranını gir: 50 18. OK'a bas 5. OK'a bas 11. OK'a bas 17. OK'a bas 1. Başlangıç ekranından "Setings"i seç 7. OK'a bas 13. OK'a bas 19. OK'a bas 2. "Commissioning"i onayla 8. "Bank Settings"i kilitle/kilitleme  ve OK'a bas 14. OK'a bas 20. OK'a bas 3. "Automatic“i onayla 9. OK'a bas 15. OK'a bas 21. Otomatik devreye alma  tamamlandı

6  Bağlantı tipleri | Reaktif Güç Kontrol Rölesi RVT2 Bağlantı tipleri Bağlantı tipleri RVT2’nin akım ve gerilim ölçüm yolunu tarif eder. RVT2 tesis tipine ve akım/gerilim trafosu sayısına bağlı olarak değişen sekiz farklı bağlantı topolojisine sahiptir. 3Ph - 3 LN 3 1: bir akım trafosu bağlantısı2: iki akım trafosu bağlantısı3: üç akım trafosu bağlantısı LN: faz-nötr arasından gerilim ölçümüLL: faz-faz arasından gerilim ölçümü 1: bir gerilim trafosu bağlantısı3: üç gerilim trafosu bağlantısı 1Ph: bir fazlı şebeke (f-f yada f-n)3Ph: üç fazlı şebeke Detaylı bağlantı ve direkt akım&gerilim ölçümü imkanı gösterimleri sonraki sayfada gösterilmektedir. RVT2-6 ve RVT2-12 için, sadece Tip1, 2 ve 3 uygulanabilir, RVT2-12-3P’de ise tüm sekiz tip bağlantı da uygulanabilirdir.  RVT6 ve RVT12 RVT12-3P Tip 1 1Ph-1LL1 1Ph-1LL1 Tip 2 3Ph-1LL1 3Ph-1LL1 Tip 3 3Ph-1LN1 3Ph-1LN1 Tip 4 N.A. 3Ph-3LL3 Tip 5 N.A. 3Ph-3LL2 Tip 6 N.A.  3Ph-3LN3 Tip 7 N.A.  3Ph-1LL3 Tip 8 N.A.  3Ph-1LN3

Reaktif Güç Kontrol Rölesi RVT2 | Bağlantı tipleri  7 Bağlantı tipleri  Tek ve üç fazlı röle kontrol tipleri 1  C3: Üç faz kondansatör kontrolü 2  C1: Bir faz kondansatör kontrolü

Aksesuarlar RS485 Modbus adaptörü Tüm RVT2 modellerinde Modbus haberleşme etkinleştirilmiştir. Modbus adaptörü, bir izleme sistemi ile haberleşebilmenizi sağlayan opsiyonel bir parçadır. Harmonik spektrum ve tabloları dahil tüm parametrelere RS485 Modbus adaptörü ile ulaşmak mümkündür. Sadece kilitleme parametrelerine Modbus yoluyla sınırlı ulaşım imkanı vardır. Yeni RVT2 RS485 adaptörü (3.3V beslemeli), bir önceki RVT’de kullanılan RS485 adaptörü (5V beslemeli) ile uyumlu değildir.  Sıcaklık ölçümü için harici problar RVT2’ye sekiz adede kadar sıcaklık probu bağlanabilir. Sekiz sıcaklık probu papatya dizimi konfigürasyonuna göre bağlanmalıdır, detaylı bağlantılar manuel’de mevcuttur. RVT2, sekiz sıcaklık probundan herhangi biri belirlenen sınır değeri aşarsa fan rölesini kapatır. Sıcaklıkla alakalı bilgiler olay kayıt fonksiyonu ile kayıt edilebilir.  IP54 RVT2 ön paneli standart olarak IP43 koruma derecesine sahiptir. Bir conta aksesuarı vasıtasıyla RVT2 koruma derecesi IP54’e yükseltilebilir. 8  Aksesuarlar | Reaktif Güç Kontrol Rölesi RVT2

Reaktif Güç Kontrol Rölesi RVT2 | Bağlantı şeması  9 Bağlantı şeması PS1 - PS2: güç beslemesi ML1-3: gerilim ölçümü  N: nötr bağlantısı k1-3, l1-3: akım trafosu bağlantısı canH, canL : CAN bus  Earth: topraklama Temp: sıcaklık probu bağlantısı RS485: RS485 adaptör arayüzü N1-2+/- dijital girişler A: çıkış röleleri için ortak kaynak 1-12: çıkışlar NO/NC: alarm rölesi çıkış kontakları AL: alarm röleleri için ortak kaynak FAN/Warning 1-2: FAN çıkış röleleri USB: USB bağlantısı RJ45: Ethernet  LOCK: donanım kilidi Baz model Üç fazlı model

10  Teknik özellikler | Reaktif Güç Kontrol Rölesi RVT2 Teknik özellikler Ölçüm sistemi Dengeli 3faz/1faz ve dengesiz şebekeler için mikroişlemcili sistemFazlardaki güç faktörünün ayrı ayrı kontrolü mümkün.  Besleme gerilimi 100Vac'den 460Vac'ye kadar Güç tüketimi 15 VA maksimum. Ölçüm devresi ve güç kaynağı için bağlantı şekli Dengeli ve dengesiz şebekeler için faz-faz yada faz-nötr bağlantı Gerilim toleransı Kaynak gerilimi üzerinden ±%10  Ölçüm kategorisi (IEC 61010-1'e göre) CAT III Gerilim ölçümü 690 Vac'ye kadar direkt, daha yüksek gerilimlerde gerilim trafosu üzerinden Doğruluk ±%1 tam ölçek Frekans aralığı 45 - 65 Hz arası (şebeke frekansını otomatik ayarlama)  Akım girişi 5A yada 1A (RMS) (class 1 akım trafosu ile) Akım girişi empedansı 0,1 Ohm Güç kesintisi davranışı 20ms'den uzun süren bir güç kesintisi durumunda  tüm kondansatörleri devre dışı bırakır. Çıkış sayısı RVT2-6/RVT2-12 baz model : programlanabilir 6 ve 12 kademe çıkışı. RVT2-12-3P üç fazlı model : programlanabilir 12 kademe çıkışı. Çıkış kontağı değerleri Maks. sürekli akım : 1,5A (ac) - 0,3A (110V dc).Maks. tepe akımı : 5A.Maks. gerilim : 440 Vac.A-A terminallerin nominal sürekli akımı 18A'dir (9A/terminal). Alarm kontağı değerleri(kuru kontak) Bir normalde kapalı ve bir normalde açık kontak.Maks. sürekli akım : 1,5A (ac).Nominal gerilim : 250Vac (maks. kesme gerilimi: 440Vac) Fan kontağı değerleri(kuru kontak) Normalde açık kontak. Maks. sürekli akım : 1,5A (ac).Nominal gerilim : 250Vac (maks. kesme gerilimi: 440Vac) Güç Faktörü ayarı 0,7 endüktif - 0,7 kapasitif arası Başlangıç akmı ayarı (C/k) 0,01 - 5A arası. Otomatik C/k ölçümü. Kademe dizinleri 1:1:1:1:1:….:1 - 1:2:2:2:2:…..:2 - 1:2:4:4:4:….:4 1:2:4:8:8: ….:8 - 1:1:2:2:2:….:2 - 1:1:2:4:4:…..:41:1:2:4:8:….:8 - 1:2:3:3:3:… .:3 - 1:2:3:6:6:….:6 1:1:2:3:3…...:3 - 1:1:2:3:6…..:6ayrıca kullanıcı tarafından belirlenecek herhangi bir dizin.  Modbus boud rate 300 - 600 - 1200 - 2400 - 4800 - 9600 - 19200 - 38400 – 57600 bps. CAN bağlantısı CAN 2.0B arayüzünü destekler (gelecekteki kullanım için). USB host bağlantısı Gelecekteki kullanım için. USB cihaz bağlantısı Mevcut.  Sıcaklık probu giriş bağlantısı 1-tel protokol kullanarak sadece 2 kontak.  Papatya zinciri konfigürasyonu sayesinde çok kontaya bağlantı  8 sıcaklık probu bağlantısı RVT ile sıcaklık probu arasında veya problar arasında maksimum 8 metre mesafe 64 metre maksimum uzunluk Kademe konfigürasyonu Otomatik, sabit, devre dışı. Ekran QVGA 320  x 240 piksel renkli dokunmatik ekran. Ayarlanabilir ekran arka ışığı Mevcut.  Kademeler arası anahtarlama zamanı  1 saniye ile 18 saat arası ayarlanabilir. Kayıt fonksiyonu Tüm parametreler ve modlar kalıcı hafıza üzerine kaydedilir.  Şebekenin bağlantı ve faz-dönüşüne otomatik adaptasyon.

Reaktif Güç Kontrol Rölesi RVT2 | Teknik özellikler  11 Teknik özellikler Akım trafosu terminallerine otomatik adaptasyon Harmonik dostorsiyonu vardığından bağımsız güç faktörü düzeltimi 4 bölgeli çalışabilme (four-quadrant operation) Çalışma sıcaklığı  20°C ile +70°C arası. Depolama sıcaklığı  30°C ile +85°C arası. Montaj pozisyonu Dikey panel montajı Boyutlar Ön panel : 146 x 146 mm ( y x g) Arka bölüm : 205 x 135 mm.Genel boyutlar : 146 x 211 x 67 mm (y x g x d) Ağırlık 650g (net). Terminal yapısı Kafes terminal tipi (2,5 mm² tek damarlı kablo) Ön panel koruma sınıfı IP43 (IP54 : opsiyonel) Bağıl nem Maksimum %95, yoğuşmasız.  CE ve UL belgeli Ürün gamı Özellikler RVT6 / RVT12 RVT12 - 3P Sipariş kodu RVT6: 2GCA291720A0050RVT12: 2GCA291721A0050 2GCA291722A0050 1 / 3 faz ölçüm 1 gerilim ölçümü girişi1 akım ölçümü girişi 3 gerilim ölçümü girişi3 akım ölçümü girişi Gerçek zamanlı saat HAYIR EVET Enerji ölçümü HAYIR EVET Ethernet bağlantısı HAYIR EVET USB host bağlantısı HAYIR EVET USB cihaz bağlantısı EVET EVET Dijital girişler EVET EVET Alarm / fan rölesi EVET EVET Kademe çıkış röleleri 6 ya da 12 12 Kilit EVET EVET RS485 Modbus haberleşme EVET EVET Harici sıcaklık probları EVET EVET
