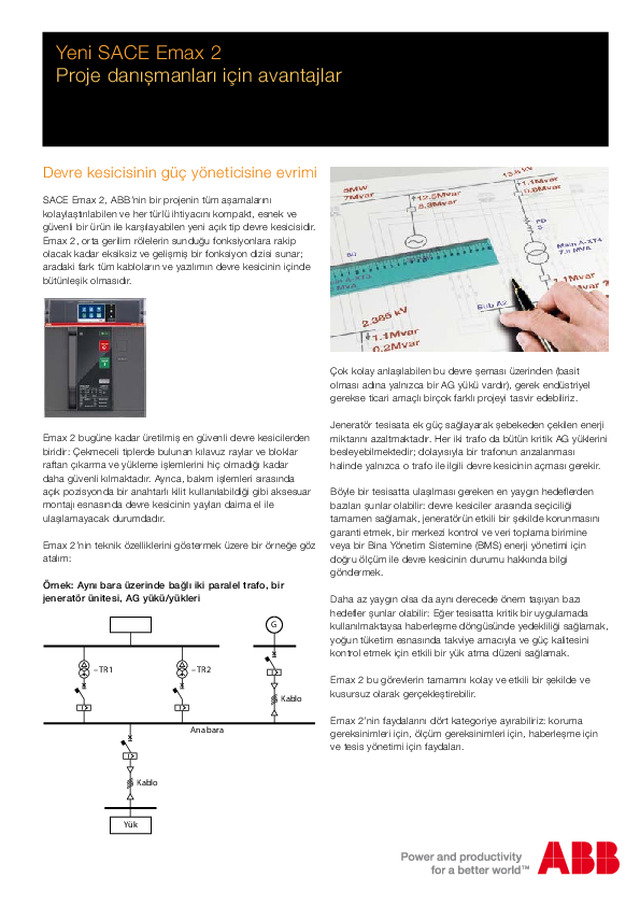

Yeni SACE Emax 2 - Proje danışmanları için avantajlar

Yeni SACE Emax 2 Proje danışmanları için avantajlar Devre kesicisinin güç yöneticisine evrimi SACE Emax 2, ABB’nin bir projenin tüm aşamalarını kolaylaştırılabilen ve her türlü ihtiyacını kompakt, esnek ve güvenli bir ürün ile karşılayabilen yeni açık tip devre kesicisidir.Emax 2, orta gerilim rölelerin sunduğu fonksiyonlara rakip olacak kadar eksiksiz ve gelişmiş bir fonksiyon dizisi sunar; aradaki fark tüm kabloların ve yazılımın devre kesicinin içinde bütünleşik olmasıdır. Emax 2 bugüne kadar üretilmiş en güvenli devre kesicilerden biridir: Çekmeceli tiplerde bulunan kılavuz raylar ve bloklar raftan çıkarma ve yükleme işlemlerini hiç olmadığı kadar daha güvenli kılmaktadır. Ayrıca, bakım işlemleri sırasında açık pozisyonda bir anahtarlı kilit kullanılabildiği gibi aksesuar montajı esnasında devre kesicinin yayları daima el ile ulaşılamayacak durumdadır. Emax 2’nin teknik özelliklerini göstermek üzere bir örneğe göz atalım: Örnek: Aynı bara üzerinde bağlı iki paralel trafo, bir jeneratör ünitesi, AG yükü/yükleri – TR1 – TR2 G Kablo Kablo Ana bara Yük Çok kolay anlaşılabilen bu devre şeması üzerinden (basit olması adına yalnızca bir AG yükü vardır), gerek endüstriyel gerekse ticari amaçlı birçok farklı projeyi tasvir edebiliriz. Jeneratör tesisata ek güç sağlayarak şebekeden çekilen enerji miktarını azaltmaktadır. Her iki trafo da bütün kritik AG yüklerini besleyebilmektedir; dolayısıyla bir trafonun arızalanması halinde yalnızca o trafo ile ilgili devre kesicinin açması gerekir. Böyle bir tesisatta ulaşılması gereken en yaygın hedeflerden bazıları şunlar olabilir: devre kesiciler arasında seçiciliği tamamen sağlamak, jeneratörün etkili bir şekilde korunmasını garanti etmek, bir merkezi kontrol ve veri toplama birimine veya bir Bina Yönetim Sistemine (BMS) enerji yönetimi için doğru ölçüm ile devre kesicinin durumu hakkında bilgi göndermek. Daha az yaygın olsa da aynı derecede önem taşıyan bazı hedefler şunlar olabilir: Eğer tesisatta kritik bir uygulamada kullanılmaktaysa haberleşme döngüsünde yedekliliği sağlamak, yoğun tüketim esnasında takviye amacıyla ve güç kalitesini kontrol etmek için etkili bir yük atma düzeni sağlamak. Emax 2 bu görevlerin tamamını kolay ve etkili bir şekilde ve kusursuz olarak gerçekleştirebilir. Emax 2’nin faydalarını dört kategoriye ayırabiliriz: koruma gereksinimleri için, ölçüm gereksinimleri için, haberleşme için ve tesis yönetimi için faydaları.

Koruma Güvenliği sağlamak için öncelikle anormal koşullardan (anormal akımlar, gerilimler) korunmak gerektiği bilinen bir gerçektir. Emax 2, kısa devre koşullarında benzersiz performans sunmasının yanısıra ihtiyaç duyulan herhangi bir koruma için tak ve çalıştır çözümleri de sunabilmektedir: özel harici rölelere ihtiyaç duyulmaksızın jeneratöre koruma sağlayabilir, alt ve üst devre kesiciler arasında bölge seçiciliğini kullanarak tam seçicilik garantisi verebilir ve bütünleşik yönlü koruma sayesinde maksimum servis sürekliliği sağlayabilir (bir trafonun arıza yapması halinde yalnızca ilgili trafonun bağlantısı kesilecektir). Ayrıca, Emax 2 elektrik tesisi tasarımına özel ABB yazılımı olan DOC ile tamamen entegre edilmiştir. DOC ile yapılan Emax 2 ayarları doğrudan koruma ünitelerine yüklenerek herhangi bir olası hatadan kaçınılabilir. Ölçüm Emax 2 geleneksel ölçümleri (akım, gerilim, güç, vs.) yüksek hassasiyet ile sunar: hem akım hem de gerilim ölçümleri  IEC 61577-12 Class 1 hassasiyet sınıfına göre ölçülür. Ayrıca, entegre gerçek güç kalitesi analizi Emax 2 ile standart bir özellik haline gelmektedir. Emax 2’nin Ekip Hi-Touch versiyonu, EN 50160 ve    IEC 61000-4 30 uyarınca güç kalitesini gerçek zamanlı olarak ve yüksek hassasiyet ile kontrol eden bir Şebeke Analizörü özelliği sunar. Tesisat tarafındaki enerjinin miktarını harmonikler, mikro kesintiler ve gerilim düşümleri bakımından analiz edebilir ve bütün parametreleri ekran veya haberleşme modülü aracılığıyla kullanıcının bilgisine sunar. TR1 TR2 G Kablo Kablo Ana bara Yük Servis sürekliliği içinEmax 2 YönlüKoruma özelliği Ekip G üniteli Emax 2. AG jeneratörleriçin kolay bir çözüm. 120 kA’e kadarseçicilik için Emax 2 Bölge Seçiciliği özelliği

Haberleşme İlk defa bir devre kesicide çok geniş haberleşme protokolü imkanı sunulmaktadır. Haberleşme protokolleri yalnız Modbus veya Profibus ile sınırlı değildir, bunun yanı sıra Modbus TCP-IP, Profinet ve IEC61850 gibi Devicenet ve Ethernet bazlı protokoller de bulunmaktadır. Emax 2, IEC61850 haberleşme eklentisi sayesinde orta gerilim otomasyon sistemine en iyi şekilde entegre olabilen ilk alçak gerilim devre kesicisidir. Kritik yüklere sahip tesisatlarda, kesicinin aynı anda iki farklı haberleşme sistemine bilgi gönderebilmesi için iki haberleşme modülünün aynı anda takılmasına imkan sunmaktadır. Tesis yönetimi (yük kontrolü) Kullanımı kolay bir yük yönetimi sistemi olan Ekip Güç yöneticisi özelliği, Emax 2’de kesintili yüklerin mevcut olduğu her durumda kullanılabilir. Patentli gelişmiş bir algoritma kullanan Ekip koruma üniteleri, fonksiyonlarını hassas ölçümlere dayandırarak etkili bir yük atma / yük alma rutini uygulayabilir. Bir Emax 2 devre kesicisi tesisatın güç yöneticisi olarak çalışırken gerektiği takdirde diğer Emax 2’den bilgi toplar. Ölçümler analiz edildikten sonra yönetici olan Emax 2, fiziksel sinyal veya haberleşme yoluyla yük atma / yük almayı gerçekleştirir. – TR1 – TR2 G – Cable C2 Kablo Ana bara Yük İki Emax 2 devre kesici arasında özel ABBhaberleșme protokolü (Ekip Link) MCB lere, MCCB lere,Kontaktörlere giden haberleșmeprotokolü veya kablolu sinyaller.
