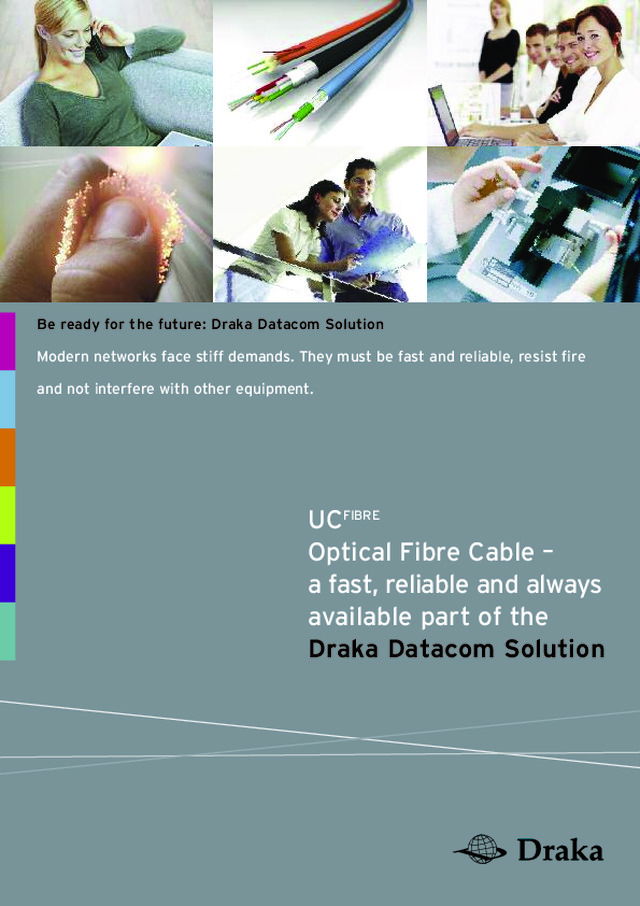

UC FIBRE  Optical Fibre Cable –  a fast, reliable and always available part of the Draka Datacom Solution Be ready for the future: Draka Datacom Solution Modern networks face stiff demands. They must be fast and reliable, resist fire and not interfere with other equipment.

Indoor cables Indoor cables must be flexible and light, though rugged and reliable in order to be suitable for the installation in buildings or the application as a flexible  connecting cable. Strain relieved with highly resistant Aramid yarns and sheathed with a resistant LSHF compound or with PUR – in case of highly flexible applications – the mechanical properties of the cables are ideally combined. Protecting LSHF sheath Data cables – often installed ‘open’ in buil- dings and facilities – can cause fire propa- gation, i.e. a spread of the fire. Thus, flame retardancy has been among the minimum requirements of indoor cables for many years. Already today, responsible network designers prepare for greater safety  requirements in buildings and facilities. High-quality LSHF materials with considerably improved characteristics in case of fire are a proven and future-oriented alternative to the traditional PVC cables. The highest pre- cautionary measures as to the cabling apply at crowded places (e.g. hospitals, airports, schools, department stores, hotels), in  buildings with a high concentration of com- modity values and wherever a breakdown would involve high expenses (e.g. industrial plants, electric power stations, EDP centres, banks, power plants) as well as in alarm, signal and control systems. Improved fire protection characteristics – No spread of fire (fire propagation), e.g. transmission of the local fire alongside the cables – No emission of corrosive gases, possibly creating acid with extinguishing water – Very low smoke development – No Dioxin in the fire remains  – Considerably low toxicology of fire gases 12

UC FIBRE I FL N DA LSHF 0.4kN  13 UC FIBRE I T N DA LSHF 0.4kN       Mechanical properties 2G Cable diameter  mm 3.0 /6.2 Weight kg/km 16 Bending radius during installation mm 50 during operation mm 25 Tensile force N 400 Mechanical properties 4G 6G 8G 12G Cable diameter mm 7.2 9.9 12.5 12.9 Weight kg/km 54 74 136 130 Bending radius during installation mm 130 150 250 250 during operation mm 75 100 150 150 Tensile force N 800 1200 1600 2000 UC FIBRE I B N DA LSHF 0.8kN       Mechanical properties 2G Cable diameter  mm 3.8 /6.8 Weight kg/km 32 Bending radius during installation mm 60 during operation mm 30 Tensile force N 400 Applications The duplex cable acc. to IEC 60794-2-10 with aramide strength members with flame-retardant, halogen-free outer sheath (LSHF) can be mounted to all common connectors and therefore is suitable for pigtails or interconnections. Data centre cabling 10-40Gbit solution acc. to TIA942 in all areas, especially for the Equipment Distribution Area.  Applications The duplex fibre cable with Aramide strength members with flame-retardant, halogen-free outer sheath (LSHF) can be  mounted to all common connectors and therefore is suitable for pigtails or interconnections. Data centre cabling 10-40Gbit  solution acc. to TIA942 in all areas, especially for the Equipment Distribution Area.  Applications Due to the tensile relief of each core and to single sheaths, FO connectors can be connected right away. For rising and distribu- tion purpose (plenum) the cables can be split individually by opening the outer sheath. The cables with LSHF material accord to the UL/NEC and IEC fire proofing requirements. Data centre cabling 10-40Gbit solution acc. to TIA942 in all areas, especially for the Equipment Distribution Area.  Mechanical properties 4G 6G 8G 12G Cable diameter mm 5.0 5.5 5.5 6.5 Weight kg/km 20 25 25 31 Bending radius during installation mm 100 100 100 130 during operation mm 50 50 50 75 Tensile force N 500 600 600 700 Applications Mini-Breakout cables (distribution cables) are used in universal cabling systems. Applications are short distance connections, rising cables or distribution cables. The distribution cables with maximum 12 semi-tight fibres and glass yarn strength members have a flame-retardant and halogen-free outer sheath. UC FIBRE I DI N DA LSHF 0.8kN

14  Universal cables At the transition from the inside of the building to the access network between buildings, there is often a requirement profile that demands indoor as well as outdoor properties from the cables. Therefore, universal or drop cables of series UC FIBRE I/O CT can be applied as buried or duct cables and as riser cables in the inte- rior of the building at the same time. Up to 24 fibres are available for constructions with central tubes, which permit a cost effi- cient and small sized cable design. The cables  are UV-resistant, non-metallic, resistant to rodents, longitudinal watertight, have a high tensile strength and are halogen-free flame- retardant. They are suitable for both direct burial and indoor installation. Fibre optic cables of series UC FIBRE I/O ST  with stranded loose tubes are often applied in the campus and building backbones where a higher number of fibres is required. The compact loose tube design with 12 fibres per core permits a high packing density of the fibres, thus facilitating the fibre mana- gement in the distribution facilities. The cables are UV-resistant, non-metallic, resis- tant to rodents, longitudinal water-tight, have a very high tensile strength and are halogen- free flame-retardant. They are suitable for both direct burial and indoor installation.  In an industrial environment – both inside and outside the buildings – conditions are much rougher. In general, the cables are in fact watertight. However, additional aspects such as the following have to be considered when choosing the right cable: – Chemical substances such as oils,  solvents, etc. – Permanent movements or vibration with the application e.g. in drag chains – Extended ambient temperatures  – Electromagnetic influence both on the cable and caused by the cable Fibre optic cables of series UC FIBRE I/O ST with stranded single elements are designed for harsh environment. Due to the tensile relief of each core, FO connectors can be connected right away. For rising and distri- bution purposes, the cables can be split  individually by opening the outer sheath. These cables are UV-resistant, non-metallic, rodent-protected, halogen-free flame-retar- dant, longitudinal watertight with a high tensile strength and therefore suitable for indoor riser installation and for outdoor duct or direct buried installation.

Mechanical properties 24G Cable diameter  mm 9.5 Weight kg/km 85 Bending radius during installation mm 160 during operation mm 100 Tensile force N 3000 Mechanical properties 72G Cable diameter  mm 10.5 Weight kg/km 120 Bending radius during installation mm 300 during operation mm 210 Tensile force N 1800 Applications FO indoor/outdoor cables with stranded tubes are required for access networks in case a high number of fibres is necessary. They are suitable for outdoor duct and direct buried installation.  Applications FO indoor/outdoor cables with stranded tubes are required for access networks in case a high number of fibres is necessary. They are suitable for outdoor duct and indoor riser installation.  UC FIBRE I/O CT D DA LSHF 3.0kN   UC FIBRE I/O ST D DA LSHF 1.8kN  15 Mechanical properties 24G Cable diameter  mm 6.5 Weight kg/km 45 Bending radius during installation mm 150 during operation mm 100 Tensile force N 1000 Mechanical properties 24G Cable diameter  mm 8.0 Weight kg/km 60 Bending radius during installation mm 160 during operation mm 100 Tensile force N 1500 Applications FO indoor/outdoor cables with central loose tube design is UV- resistant, non-metallic, rodent protected, halogen-free flame- retardant, longitudinally watertight with tensile strength and therefore suitable for indoor riser installation as well as outdoor duct installation or direct burial.  Applications FO indoor/outdoor cables with central tubes are suitable for out- door duct and indoor riser installation. The cable is UV-resistant, non-metallic, rodent-protected, halogen-free flame-retardant, longitudinally watertight with tensile strengthening. UC FIBRE I/O CT D DA LSHF 1kN     UC FIBRE I/O CT D DA LSHF 1.5kN Mechanical properties 72G Cable diameter  mm 13 Weight kg/km 170 Bending radius during installation mm 300 during operation mm 180 Tensile force N 6000 Mechanical properties 6G Cable diameter  mm 11.5 Weight kg/km 120 Bending radius during installation mm 200 during operation mm 120 Tensile force N 3000 Applications FO indoor/outdoor cables with stranded tubes are required for access networks in case a high number of fibres is necessary. They are suitable for outdoor duct and direct buried installation.  Applications FO indoor/outdoor cables are made for harsh environment.  Due to the tensile relief of each core and to single sheaths, FO connectors can be connected right away. For rising and distribu- tion purpose the cables can be split individually by opening  the outer sheath. They are suitable for outdoor duct and direct buried installation.   UC FIBRE I/O ST D DA LSHF 6.0kN  UC FIBRE I/O B D DA LSHF 3.0kN

Outdoor cables A sudden impact with the installation, a hammer accidentally falling down, extreme temperature changes, small cable ducts, humidity in the installation area –  UC FIBRE   outdoor cables guarantee best transmission performance also under extreme conditions. Of particular importance for an efficient and easy installation and network maintenance: smooth handling of the connectorisation and during the splicing process. Outdoor cables of series UC FIBRE O ST with stranded loose tube serve as buried or  duct cables and are applied in the campus  backbone where more than 24 fibres are required. The compact loose tube design with 12 fibres per core permits a high packing density of the fibres, thus facilitating the fibre management in the distribution facilities. The cables are UV-resistant, non-metallic, resistant to rodents, longitudinal watertight and have a very high tensile strength. They can be blown in and are suitable for direct burial. Micro-cables for blow-in systems Draka’s micro-cables for blow-in systems are not only a technical advancement or a system in order to plan and build new net- works, it also offers clear cost advantages compared to the traditional installation completely equipped with standard cables. Compact and robust designs offer proven network solutions specifically where shorta- ges of space for the cable routing prevail. We offer a complete series of innovative cables, thus achieving highest possible fle- xibility for the cabling within broadband networks. The system is based on blow-in technology and links distances meanwhile going far beyond the “last mile”. 16

 17 Mechanical properties Cable diameter  mm 7.5 Weight kg/km 45 Bending radius during installation mm 160 during operation mm 100 Tensile force N 1500 Mechanical properties 72G 108G 132G Cable diameter mm 16.0 16.0 18.0 Weight kg/km 205 205 260 Bending radius during installation mm 240 240 270 during operation mm 100 100 100 Tensile force N 1800 1800 1800 Mechanical properties Cable diameter  mm 9.5 Weight kg/km 75 Bending radius during installation mm 160 during operation mm 100 Tensile force N 3000 Applications FO outdoor cables with central tubes are required for LAN  backbones and access networks in case a high number of fibres is necessary. The cable is UV resistant, metal free, rodent protected, longitudinal water tight, tensile strengthened and suitable for direct burial installation. Applications FO outdoor cables with central tubes are required for LAN  backbones and access networks in case a high number of fibres is necessary. They are suitable for outdoor duct and direct buried installation. The cable is UV resistant, non-metallic, rodent protected, longitudinal watertight with high tensile strength and suitable for direct burial. Applications FO outdoor cables with stranded tubes are required for LAN backbone and access networks in case a high number of fibres is necessary. The cables are also suitable for direct burial where only light rodent protection is needed and where soil conditions are not difficult. Mechanical properties 72G 96G 144G Cable diameter mm 13.0 14.5 17.5 Weight kg/km 140 170 260 Bending radius during installation mm 250 250 320 during operation mm 160 180 210 Tensile force N 6000 6000 6000 Applications FO outdoor cables with stranded tubes are required for LAN backbone and access networks in case a high number of fibres is necessary. The cables are also suitable for direct burial where only light rodent protection is needed and where soil conditions are not difficult. The cable is UV resistant, non-metallic, rodent protected, longitudinal watertight with high tensile strength. UC FIBRE O ST D DA PE 6.0kN    UC FIBRE O CT D DA PE 1.5kN       UC FIBRE O CT D DA PE 3.0kN UC FIBRE O ST D DA PA 1.8kN

Optical properties 18  MM 50/125 µ B NA = 0,20 A HiCap TM OM 2+ MM 62,5/125 µm B NA = 0,27 A HiCap TM OM 1+ MaxCap 300 OM 3 MaxCap H550 OM 4 Fibre types Quality 850 nm 1310 nm 1550 nm α ≤ 2.7 dB/km α ≤ 0.8 dB/km – B ≥ 500 MHz·km B ≥ 800 MHz·km – α ≤ 2.5 dB/km α ≤ 0.7 dB/km – B ≥ 600 MHz·km B ≥ 1200 MHz·km – α ≤ 2.5 dB/km α ≤ 0.7 dB/km – B ≥ 600 MHz·km B ≥ 2000 MHz·km 1) – α ≤ 3.2 dB/km α ≤ 1.0 dB/km – B ≥ 200 MHz·km B ≥ 500 MHz·km – α ≤ 3.0 dB/km α ≤ 0.9 dB/km – B ≥ 200 MHz·km B ≥ 600 MHz·km – α ≤ 3.0 dB/km α ≤ 0.7 dB/km – B ≥ 200 MHz·km B ≥ 2000 MHz·km 1) – α ≤ 2.7 dB/km α ≤ 0.5 dB/km – B ≥ 1500 MHz·km B ≥ 500 MHz·km – 1GbE R   900 m R   550 m 10GbE R   300 m R   300 m α ≤ 2.5 dB/km α ≤ 0.7 dB/km – B ≥ 3500 MHz·km B ≥ 500 MHz·km – 1GbE R   1100 m R   550 m 10GbE R   550 m R   300 m SM 9/125 G.652.A/B λ cc   1270 nm SM 9/125 G.652.C/D λ cc   1270 nm SM 9/125 G.655 λ cc   1400 n SM 9/125 G.657 B λ cc   1260 nm Fibre types Quality 1300 nm 1550 nm 1625 nm α ≤ 0.36 dB/km α ≤ 0.25 dB/km – CD ≤ 3.5 ps/km·nm CD ≤ 18 ps/km·nm – α ≤ 0.36 dB/km α ≤ 0.25 dB/km – CD ≤ 3.5 ps/km·nm CD ≤ 18 ps/km·nm – – α ≤ 0.25 dB/km α ≤ 0.35 dB/km – CD ≤ 1 ps/km·nm CD ≤ 10 ps/km·nm α ≤ 0.39 dB/km α ≤ 0.25 dB/km CD ≤ 3.0 ps/km·nm CD ≤ 18 ps/km·nm – 1) = Measurement method in preparation: IEC60793-1-49 ) = a ≤ 0,4dB/km in the entire wavelength range 1285 nm    λ   1625 nm λ cc =  SM cable cut-off wavelength in the cable (cut-off) α = Attenuation NA  =  Numerical aperture B  =  Overfilled modal bandwidth  CD  =  Chromatic dispersion R = Distance 1GbE = 1Gibagit Ethernet 10GbE = 10Gigabit Ethernet

 19 Cable description Draka Communications –  Cables in Copper and  Optical Fibre Technology for: Office Communication Central Office Switching Data Centre Home Networks Industry Studio CATV Long-distance networks Subscriber networks (FttX) Telecommunication networks Mobile telephone systems OPGW Signalling cables UC FIBRE _   I/O_  CT_ D_  DA_  LSHF-FR_  1kN_ MM52 Multimode 50/125 OM2 MM53 Multimode 50/125 OM3 MM54 Multimode 50/125 OM4 MM6 1 Multimode 62,5/125 OM1 MM62 Multimode 62,5/125 OM2 SM2D Singlemode 9/125 G.652 D SM7B Singlemode 9/125 G.657 B S Single cable  T Twin duplex cable FL Flat duplex cable with additional outer sheath DI Distribution (Mini-Break-Out) B Break-Out cable CT Central Tube cable ST Stranded Tube cable DA Dielectric Armour  MA Metallic Armour  UC FIBRE Universal Cable FIBRE N Number of total Fibres, N = X  × n;  X = number of elements,  n = number of fibres per element  xkN   0 - 9 kiloNewton LSHF-FR Low Smoke Halogen Free-Flame Retardent sheath IEC 60332-3 C LSHF Low Smoke Halogen Free  sheath IEC 60332-1 PE PE sheath PUR PUR sheath PR Plastics Rubber PF Plastics Fluroplastics PA PA sheath  D Dry, unfilled (waterblocked with waterswellable materials) F Jelly Filled N Not waterblocked  I Indoor   I/O Indoor/Outdoor O Outdoor 12_  MM52
