Ev Otomasyon SCS BUS

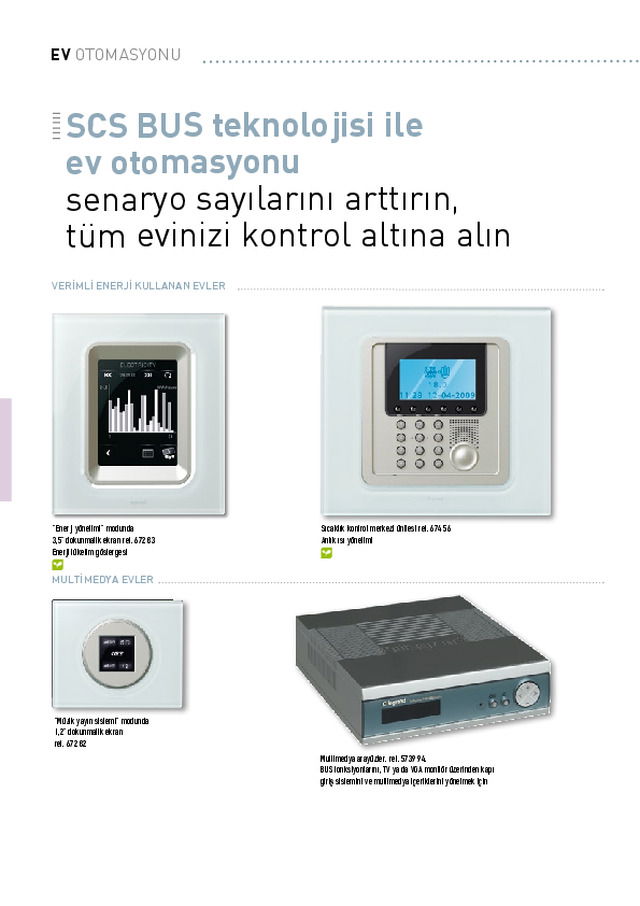

SCS BUS teknolojisi ile           ev otomasyonu     senaryo sayılarını arttırın,     tüm evinizi kontrol altına alın EV   OTOMASYONU  ’’Enerji yönetimi’’ modunda 3,5” dokunmatik ekran ref. 672 83 Enerji tüketim göstergesi Multimedya arayüzler. ref. 5739 94.BUS fonksiyonlarını, TV ya da VGA monitör üzerinden kapı giriş sistemini ve multimedya içeriklerini yönetmek için Sıcaklık kontrol merkezi ünitesi ref. 674 56 Anlık ısı yönetimi VERİMLİ ENERJİ KULLANAN EVLER MULTİMEDYA EVLER “Müzik yayın sistemi” modunda  1,2” dokunmatik ekran ref. 672 82

3,5” dokunmatik ekran kontrol merkezi. Ref. 672 83. Tüm odalardaki senaryoların yönetimi : aydınlatma, panjur, müzik yayın sistemi, ısı ayarlama, alarm sistemi.  Dahili ünite ref. 675 46 Misafirler ekranda renkli olarak görülür, handsfree konuşulur, tek bir hareketle kapı açılır Merkezi hırsız alarm ünitesi ref. 675 20 Uyarı ve koruma merkezi. Sistem, bir sirene veya uzaktan erişim için bir telefona bağlıdır. GÜVENLİ EVLER KONFORLU EVLER Tüm çözümler için  teknik kılavuza  başvurunuz 4 senaryolu dokunmatik anahtar (BUS)  Ref. 672 45 4 senaryolu mikro tuşlu  anahtar (BUS)  Ref. 672 17

SCS BUS ile                 yenilikçi altyapılarda               çok sayıda senaryo  BUS   TEKNOLOJİSİ  KABLOLAMA SİSTEMİ BUS TEKNOLOJİSİNİN AVANTAJLARı : 2 KONFİGÜRASYON ARASıNDA SEçİM OLANAğı Özel bir yazılım üzerinden konfigürasyon ( sanal konfigürasyon), off-line  sistemleri (aydınlatma ve panjur) yapılandırmaya ve konfigürasyonları  konfigüratör olmayan her cihazla ilişkilendirmeye izin verir. Ayrıca, benzer  kurulumlar için, konfigürasyonları tekrar kullanmak, değiştirmek veya  kaydetmek mümkündür.  Konfigüratörler Yazılım Konfigüratörlerle işlevler ve  adresler kolayca programlanabilir. Dokunmatik ekranlı  dimmer kontrol 27 V 230 V Dokunmatik multimedya ekran Aydınlatma Panjur Radyatör Kabin 1)  ZigBee ® : ZigBee ®  üretici özel profili ile sertifikalanmış ürünler Yer sınırlandırması olmaksızın işlev  sayısı arttırılabilir ve hızlı montaj  yapılabilir.  SCS BUS teknolojisi,  programlanabilir bir elektronik  devre ile tüm işlevlerin eş zamanlı  yönetimi için kullanılabilir.  Tüm ürünler güç kaynağı üzerinden  beslenir ve veriler 2 kablolu düşük  gerilimli 27 V kablolar üzerinden  iletilir. Böylece bir dizi işlevin eş zamanlı  yönetimi, verimli enerji kullanımı,  güvenlik, multimedya ve konfor  sağlanır. Kullanıcılar için çeşitli sistem  seçenekleri ve Radyo ZigBee ®1  ile  bağlantı olanağı mevcuttur.

KONFORLU EVLER Dokunmatik multimedya ekran  ref. 672 85 Tek bir dokunmatik ekranla  bir çok işlev yerine getirebilir: Evinizin kontrol paneli!        Video kapı giriş sistemi ve ev otomasyon senaryoları için kontrol merkezi, Video kapı giriş sistemi ve iç-dış mekan kameralarına  10” dokunmatik ekran üzerinden ulaşın. Web, video, müzik gibi multimedya özellikler parmaklarınızın ucunda Tüm çözümler için  teknik kılavuza  başvurunuz MY HOME Legrand; 2 teknolojiye dayanır: Radyo ZigBee ® , SCS BUS. Böylece tüm ev otomasyon  gereksinimleri için kapsamlı ve çok amaçlı bir çözüm sunulur.

DİMMEr SEnAryo AnAhTArı AKTüATÖrlEr 27 V BUS KABlo Güç KAynAğı AnAhTAr DoKUnMATİK  pAnjUr/STor  KUMAnDASı orTAM  TErMoSTATı İnTErKoM  DAhİlİ ünİTE 10” DoKUnMATİK  EKrAn (KonTrol  MErKEzİ) Kullanıcıların istek ve ihtiyaçlarına en iyi şekilde cevap verebilmek için BUS/SCS kurulumlarını radyo/zigBee ®   teknolojisi ile tamamlayın. Bu iki teknoloji 672 50 referanslı BUS/SCS - radyo/zigBee ®  arayüz sayesinde  birlikte uygulanabilir.  KUrUlUMU GEnİşlETMEK yA DA TAMAMlAMAK İçİn ZigBee ®  : zigBee ®  üretici özel profili ile sertifikalanmış ürünler

CELEST AVANTAJLARı BUS / SCS TEKNOLOJİSİ   230 V güç kaynağı ve 2 kablolu sistemle kurulum    Celest doku & renk ve kontrol üniteleri (standart,  dokunmatik) seçim özgürlüğü   Enerji tüketimini (su, elektrik, gaz) görüntüleme imkanı   Evinizdeki tüm işlevleri dokunmatik ekranlar üzerinden  kontrol ve kumanda edebilme olanağı   2 konfigürasyon arasında seçim imkanı: Konfigüratörler ve  yazılımRADYO ZıGBEE ®  TEKNOLOJİSİ   BUS / SCS ile uyumlu arayüz   Ağdaki tüm ürünler, ağdaki diğer ürünlerle bağlantı kurabilir   Bir ürün artık herhangi bir bilgiyi almıyorsa, ona en yakın  diğer ürün otomatik olarak bilgiyi devralır.    Ve herzaman: 802 70 ya da 802 71 referanslı buatları  kullanarak duvarlara zarar vermeden kumanda  meknanizmalarını yerleştirme özgürlüğü BUS / SCS  Teknolojisi Maksimum konfor ve geniş işlev (geleneksel,  dokunmatik) ve doku seçenekleri sunar TEKnİK  AlArM hırSız AlArM MüzİK  yAyın  SİSTEMİ Basit işlevlerden global çözümlere kadar  tüm ev otomasyonu ihtiyaçlarına cevap  verir. My Home Legrand iki teknolojiyi birleştirir : BUS/SCS ve Radyo/ZigBee ® .

Celest TM  BUS/SCS  mekanizmalar ve tuş kapaklar› MEKAN‹ZMALAR TUş KAPAKLARI Beyaz Titanyum Ref. Amb. BUS/SCS S‹STEM Amb. AydINLATMA (bak›n›z sayfa 268) 1 Standart anahtar 672 41  1  veya   Özel fonksiyonlu anahtar  Sıva üstü röleli anahtar 672 42 672 49 1 1 IR al›c› (uzaktan kumanda için ref. 882 32) 672 16 1 682 66 685 66 1 SENARyo Senaryo anahtar› 672 17 1 tuş kapağı ile birlikte  temin edilir - 1 672 18 1 - tuş kapağ› ile  birlikte temin edilir 1 PANjUR/SToR (bak›n›z sayfa 268) 1 Panjur/stor anahtar› Sıva üstü röleli anahtar 672 41 672 49 1 1 ‹KL‹MLENd‹RME S›cakl›k kontrol merkezi ünite 674 56 1 682 44 685 44 1 Ayarlanabilir termostat 674 57 1 682 46 685 46 1 Standart termostat  674 58 1 682 48 685 48 1 Fan coil termostat  674 55 1 682 41 685 41 1 HIRSIZ ALARM H›rs›z alarm merkezi ünite 675 20 1 681 82 684 82 1 Standart IR dedektör 675 12 1 681 83 684 83 1 IR dedektör - sabit görüş alan› 675 11 1 682 66 685 66 1 IR dedektör - ayarlanabilir görüş alan› 675 02 1 681 83 684 83 1 Dual teknoloji dedektör (IR ve mikrodalga) 675 03 1 tuş kapağ› ile  birlikte temin edilir - 1 675 04 1 - tuş kapağ› ile  birlikte temin edilir 1 Keypad 675 06 1 681 86 684 86 1 Ekranl› keypad 675 07 1 681 82 684 82 1 Kart okuyucu 675 08 1 681 84 684 84 1 Alarm aktüatör 675 05 1 681 87 684 87 1 dahili siren 675 15 1 681 89 684 89 1 veya Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS mekanizmalar ve tuş kapaklar› (devam) MEKAN‹ZMALAR TUş KAPAKLARI Beyaz Titanyum Ref. Amb BUS/SCS S‹STEM (dEVAM) Amb dEdEKTÖRLER Teknik alarm güç kaynağ› 12 V  675 26 1 681 68 684 68 1 LPG Gaz dedektörü 675 27 1 681 67 684 67 1 Metan Gaz dedektörü 675 28 1 Su bask›n› dedektörü 675 29 1 681 69 684 69 1 Teknik alarm için röle 675 30 1 681 46 684 46 1 MÜZ‹K yAyIN Amplifikatör 673 02 1 On Off 682 63 + 682 64 685 63 + 685 64 1 RCA giriş 673 01 1 682 61 685 61 1 BUS prizi 673 68 1 682 68 685 68 1 KAPI G‹R‹ş S‹STEM‹ Video interkom dahili ünite - resim haf›zal› 675 46 1 682 06 685 06 1 dahili renkli kamera 675 50 1 681 83 684 83 1 SENARyo KoNTRoLÜ Dokunmatik ekran 1.2˝ 672 81 1 tuş kapağ› ile  birlikte temin edilir - 1 672 82 1 - tuş kapağ› ile  birlikte temin edilir 1 Dokunmatik ekran 3.5˝ 672 83 1 - tuş kapağ› ile  birlikte temin edilir 1 Multimedya dokunmatik ekran 10˝ 672 85 1 - tuş kapağ› ile  birlikte temin edilir 1 Kırmızı referanslar: yeni ürünler YEN‹

ÖzEl MonTAj UyGUlAMAlArı Aşağıdaki tüm ürünler tuş kapakları ile birlikte temin edilmektedir ve 3 referans numarasına sahiptirler (tuş kapağı ile temin edilen mekanizma + çerçeve + kaide) - 672 17/ 18 referanslı senaryo anahtarı- 672 81 / 82 referanslı 1,2” dokunmatik ekran- 675 03 / 04 referanslı dual teknoloji dedektörleri- 5739 28 ve 673 04 referanslı hoparlörler noT: Ev içindeki farklı kontrol noktalarını kumanda edebilmek için, tüm mekanizmalara konfigüratörler yerleştirilmelidir İhtiyaçlarınıza ve isteklerinize cevap verebilmek için, BUS/SCS sistemleri ile çeşitli montaj seçenekleri mevcuttur. DİğEr KonTrol  ünİTElErİnİn  MonTAjı (seçim tablosu s.264) 4 referans 672 41 / 42 VE 673 02  rEFErAnSlı ürünlErİn  MonTAjı (aydınlatma ve ev otomasyonu) 5 referans 6 referans veya DoKUnMATİK EKrAnlArın  MonTAjı Tek bir noktadan, evinizdeki tüm işlevleri kontrol etmeniz ve denetlemeniz için DoKUnMATİK KonTrol   MEKAnİzMAlArının MonTAjı Aydınlatma, panjur/stor kontrolleri gibi tüm kontrollerinizi istediğiniz gibi yapabilmeniz ve kurulumlarınıza kendi stilinizi yansıtabilmeniz için 2 referans 1 referans BUS/SCS  TEKNOLOJİSİ BUS/SCS teknolojisi:   montaj prensipleri BUS/SCS tetnolojisi, geniş işlev ve doku seçenekleri ile tam olarak entegre bir  sistem

Celest TM  BUS/SCS  aydınlatma ve otomasyon kontrolü mekanizmalar 672 41 (Maun) 672 47 (Titanyum cam) 672 43 (Kaolin cam) 672 16 (Nikel kadife) Amb. Ref. Kontrol mekanizmalar› Standart anahtar / 2 modülTuş kapakları (s. 268), halka tuş kapağı (s. 268),  Celest çerçeveler (s.318-323) ve kaidelerle (s. 348) birlikte kullanılabilir. 1 672 41 Tercih edilen konfigürasyon doğrultusunda  1 veya 2 Aktüatörün ( ör: aydınlatma, jaluzi,  veya jaluzi+aydınlatma) kontrolü içindir.  Grup fonksiyonlarının yönetilmesi ve bu  fonksiyonların merkezileştirilmesi (senaryo  anahtarı gibi) için kullanılır.Standart dokunmatik kontrolKomple olarak temin edilir: kaolin cam, titanyum  cam, grafit cam. Tercih edilen konfigürasyon  doğrultusunda 1 veya 2 aktüatörün (ör: aydınlatma,  jaluzi, veya jaluzi+aydınlatma) kontrolü içindir. Grup  fonksiyonlarının yönetilmesi ve bu fonksiyonların  merkezileştirilmesi (senaryo anahtarı gibi) için  kullanılır. 1 672 46  Kaolin cam 1 672 47  Titanyum cam 1 672 48  Grafit cam Özel fonksiyonlu anahtar / 2 modül Tuş kapakları (s. 268), halka tuş kapağı (s. 268),  Celest çerçeveler (s. 318-323) ve kaidelerle (s. 348) birlikte kullanılabilir. 1 672 42 Aktüatör kontrolünde (ör: ON/OFF, jaluziler,  senaryo kontrolü) müzik yayın sisteminde,  kapı kilit kontrolünde, dimmer olarak:  kademeli anahtarlamada aç ve kapa  konfigürasyonu doğrultusunda  Çok fonksiyonlu dokunmatik kontrol Komple olarak temin edilir: kaolin cam, titanyum cam  ve grafit cam. Aktüatör kontrolünde (ör: ON/OFF, jaluziler,  senaryo kontrolü) müzik yayın sisteminde,  kapı kilit kontrolünde, dimmer olarak: kademeli  anahtarlamada aç ve kapa konfigürasyonu  doğrultusunda 1 672 43  Kaolin cam 1 672 44  Titanyum cam 1 672 45  Grafit cam Senaryo anahtarı Beyaz veya titanyum tuş kapakları,  Celest çerçeveler (s. 318-323) ve kaidelerle (s. 348) birlikte kullanılabilir. Bir çok Aktüatörün kontrolünde ve 4 senaryonun  yönetilmesinde kullanılır; 035 51 referanslı senaryo  modülü ile birlikte kullanılır. Senaryo tanımlayıcı etiketlerle birlikte temin edilir 1 672 17  Beyaz 1 672 18  Titanyum Amb. Ref. 1.2” dokunmatik ekran 1.2” dokunmatik ekranlar beyaz veya titanyum  tuş kapakları, Celest çerçeveler (s. 318-323) ve   kaidelerle (s. 348) birlikte kullanılabilir. Aşağıdaki işlevlerden bir tanesinin elle ya da  programlanarak kullanılması işidir. - aydınlatma - panjur/stor - 4 senaryo kontrolü - Merkezi sıcaklık kontrolünde 1 bölge için - Müzik yayın sisteminde (müzik kaynaklarının  seçilmesi ve görüntülenmesinde, ses düzeyi  ayarlanmasında ve uyandırma işlevinin ayarlanması) 1 672 81  Beyaz 1 672 82  Titanyum IR kumanda BUS üzerindeki cihazların uzaktan kontrolü için Örnek: aydınlatma, jaluzi, vs. Ref. 672 16 ile birlikte kullanılır.Radyo ZigBee ®  / IR uzaktan kumanda 1 882 32 IR/RF kumanda. 2 adet 1,5 V LR 03 alkalin pil ile birlikte temin edilir.Kızıl ötesi (IR) alıcıTuş kapakları (s. 268), Celest çerçeveler (s. 318-323)  ve kaidelerle (s. 348) birlikte kullanılabilir. 1 672 16 4 kontrol ünitesine kadar çalışabilir. (alıcı, komutları kumandadan ilgili ürünlere  yönlendirir) 672 82 (Kaolin cam) Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  aydınlatma ve otomasyon kontrolü tuş kapaklar› 680 82 683 83 684 00 684 08 685 67 680 86 681 09 681 01 683 87 682 64 685 65 681 02 684 03 684 07 681 06 Amb. Ref. Tuş kapakları Beyaz Titanyum 672 41/42/49 referanslı mekanizmalar için  Aydınlatma ses sistemi ON/OFF ayarı 1 682 64 685 64 Sol tarafa takılır 1 682 65 685 65 Sağ tarafa takılır Aydınlatma 1 681 01 684 01 Sol tarafa takılır 1 681 10 684 10 Sağ tarafa takılır dimmer 1 681 03 684 03 Sol tarafa takılır 1 681 02 684 02 Sağ tarafa takılır Genel oN/oFF 1 681 05 684 05 Sol tarafa takılır 1 681 04 684 04 Sağ tarafa takılır oN/oFF 1 681 07 684 07 Sol tarafa takılır 1 681 06 684 06 Sağ tarafa takılır Panjur/stor için YUKARI/AşAĞI 1 681 00 684 00 Sol veya sağ tarafa takılır Etiketsiz 1 680 81 683 81 Sol veya sağ tarafa takılır Amb. Ref. 2 modül tuş kapakları Beyaz Titanyum 672 41/42 referanslı mekanizmalar için 1 681 09 684 09 Aydınlatma 1 682 67 685 67 Aydınlatma ON/OFF ayarı 1 680 87 683 87 Dimmer 1 680 86 683 86 GEN 1 680 84 683 84 Genel ON/OFF 1 680 85 683 85 ON/OFF 1 681 08 684 08 Panjur/stor için YUKARI/AŞAĞI 1 680 82 683 82 Etiketsiz Halka tuş kapakları Tekli veya 2 modül tuş kapaklarına ek  olarak kullanılır 1 680 83  Beyaz 1 683 83  Titanyum Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  aydınlatma ve otomasyon kontrolü aktüatör ve aksesuarlar Amb. Ref. DIN aktüatör röleler NA kontak Aydınlatma (konut), jaluzi ve motorlar 2 x 17.5 mm DIN modül 1 038 41 1 x 16 A çıkış 1 038 42 2 x 10 A çıkış 1 038 44 4 x 6 A çıkış - ortak faz dimmerler Dimmer kontrolü için yükler ve kontrol mekanizmaları  (s. 267) arasındaki bağlantıyı sağlar Maksimum yükler için (s. 271)230 V akkor flamanlı, halojen trafolu ve  ferromanyetik trafolu yükler için 1 036 52 Yük: 60 - 1000 W/230 V ±  - 50 Hz 4 x 17.5 mm DIN modülElektronik trafolar için 1 çıkış 1 036 53 Yük: 0.25 - 1.7 A/230 V ±  - 50 Hz 4 x 17.5 mm DIN modül1-10 V ballast için 1 036 56 Yük: 500 VA maksimum 2 x 17.5 mm DIN modül 1 026 11 1 çıkış - 1000 V ±  maksimum 6 x 17.5 mm DIN modüldALI protokol için 1 026 31 DALI protokolü ile kontrol edilen aydınlatma cihazları  ile BUS/SCS uygulamalar arasında iletişimi sağlar 6 x 17.5 mm DIN modülLV ve ELV halojen için 6 x 17.5 mm DIN modül 1 026 21 1 çıkış - 1000 W maksimum 1 026 22 2 çıkış - 400 W maksimum her çıkış 038 42 026 02 035 60 Ürünlerin teknik sayfaları için ,   lütfen en yakın satış ofisimize başvurunuz Amb. Ref. On/off aydınlatma aktüatörler Aydınlatma (ticari sektör) 1 026 00 1 x 16 A çıkış 4 x 17.5 mm DIN modül 1 026 01 2 x 16 A çıkış 4 x 17.5 mm DIN modül 1 026 02 4 x 16 A çıkış 6 x 17.5 mm DIN modül Modüler güç kaynağı üniteleri 1 035 60 230 V ±  - 27 V =  - 1.2 A 8 x 17.5 mm DIN modül 1 035 67 230 V ±  - 27 V =  - 0.6 A 2 x 17.5 mm DIN modül RJ 45/BUS adaptör Ref. 026 00/01/02/11/21/22 ürünleri BUS'a bağlamak  için kullanılır  10 488 72 Erkek konnektör Kontak arayüzleri Geleneksel mekanizmaları sisteme entegre etmek  için kullanılır (anahtar, termostat, gecikmeli anahtar v.s.) 2 bağımsız kontak 1 035 53 2 x 17.5 mm DIN modül 1 5739 96 Sıva altı kasa uygulamalar için 036 52 Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  aydınlatma ve otomasyon kontrolü otomasyon sistemleri için aksesuarlar 035 51 035 52 035 62 672 49 492 13 492 19 261 45 Amb. Ref. Hafıza modülü 1 035 52 Elektrik kesintilerinden sonra aktüatörleri eski  durumuna getirir 2 x 17.5 mm DIN modül Senaryo modülü 1 035 51 16 senaryo kapasiteli (senaryo anahtarları s. 267  veya dokunmatik ekranlar s. 282) 2 x 17.5 mm DIN modül SCS-SCS arayüz 1 035 62 Farklı uygulamaları birleştirmek için kullanılır  (aydınlatma, müzik yayın sistemi, hırsız alarm,  sistemi, v.s.) Limitleri aşan durumlarda (81 aktüatör veya mesafe) kullanılması gerekir. Güç kaynağı  ref. 035 60/66  gerektirir. 2 x 17.5 mm DIN modül SCS kablolar 1 492 31 Uzunluk 100 m 1 492 32 Uzunluk 500 m Sanal konfigürasyon yazılımı 1 492 90 Aydınlatma, jaluzi, sıcaklık kontrolü gibi  uygulamalarda kullanılan mekanizma ve aktüatörleri  konfigüre etmek için kullanılır. TCP-IP web sunucuları  (s. 282) ile birlikte kullanılır İçindekiler: PC için yazılım 1 CD SCS klemens Farklı uygulama cihazlarını BUS'a bağlamak için  kullanılır 10 492 22 Vidalı bağlantı Amb. Ref. Konfigüratörler Sistem cihazlarını adreslemek için kullanılır 10 492 00 0 10 492 01 1 10 492 02 2 10 492 03 3 10 492 04 4 10 492 05 5 10 492 06 6 10 492 07 7 10 492 08 8 10 492 09 9 5 492 10 GEN 5 492 11 GR 5 492 12 AMB 5 492 13 AUX  5 492 14 ON 5 492 15 OFF 5 492 16 O/I 5 492 17 PUL 5 492 18 SLA 5 492 19 CEN 5 492 20 ± 5 492 21 ± M 1 492 37 Konfigüratör kiti: AUX, GEN, GR, AMB, ON, OFF, O/I,  PUL, SLA, CEN,  ± ,  ± M (herbirinden 10 adet) 1 261 45  "0'dan 9'a" Konfigüratör kiti (herbir say›dan 10 adet) Sıva üstü röleli anahtar 1 672 49 2 röle çıkışı - 2A 1 ve /veya 2 aydınlatma devresi ya da  panjur/stor kontrolü. 230 V Tuş kapakları (s.268), Celest çerçeveler (s. 318-323)  ve kaidelerle birlikte kullanılır. Ürünlerin teknik sayfaları için ,   lütfen en yakın satış ofisimize başvurunuz Kırmızı referanslar: yeni ürünler YEN‹

Celest BUS / SCS  aydınlatma ve ev otomasyonu kumandaları n  Montaj prensipleri Güç kaynağı Senaryo anahtarı Ref.  672 17 ya da 672 18 Senaryo modülü Ref. 035 51 Çok fonksiyonlu dokunmatik kumanda mekanizmaları Ref.  672 43 ya da 672 44 4 senaryo kontrolüne izin veren 1,2” dokunmatik ekran Ref. 672 81 ya da 672 82 BUS kablo ref. 492 31 Ref.  038 41 Ref.  038 41 Ref.  038 42 Bölge1 : Mutfak Bölge3 : 1 ve 2. bölgelerdeki  panjur/storlar Senaryo aktüatörleri  1, 2 ve 3. bölgeleri  kumanda edebilir Ref. 035 60 230 VA 1 1 3     1 2 3     2 3     Aydınlatma, panjur/stor ve motorlar için aktüatörler Aydınlatma  Bölge1 : Yemek odası 2 Aydınlatma  Panjur/ stor n  Maksimum aktüatör yükleri Aktüatörler Bus tüketimi Kontrol edilen yükler Harcanan enerji Halojen ve akkor  lambalar Rezistif yükler Floresan lambalar Elektronik trafo Ferromanyetik trafo jaluzi motoru 038 41 22 mA 10 A 2300 W 16 A 3500 W 4 A 1000 W 4 A 1000 W 4 A cos ø 0.5 1000 VA - 1.5 W 038 42 28 mA Sadece 1 yük 15.5 mA  kilitli 6 A 1400 W 10 A 2300 W 1 A 250 W 1 A 250 W 2 A cos ø 0.5 500 VA 2 A 500 W 1.7 W 038 44 40 mA Sadece 1 yük 22 mA  kilitli 2 A 500 W 6 A 1400 W 0.3 A 70 W 0.3 A 70 W 2 A cos ø 0.5 500 VA 2 A 500 W 3.2 W 036 56 30 mA - - - - 2.5 A 550 W Maks. 10 balast T5,  T8 kompak veya  LED kontrolü - - - - - - 0.5 W 036 52 9 mA 0.25-4 A 60-1000 W 0.25-4 A 60-1000 W - - - - 0.25-4 A 60-1000 W - 11 W (1000 W maks. yük) 5 W (500 W maks. yük) 036 53 9 mA - - - - - - 0.25-1.7 A 60-400 VA - - - - - - 026 02 - - 16 A 3680 W - - 4.3 A 10 (2 x 36 W) 16 A 3680 VA 16 A 3680 VA - - - - 026 11 165 mA - - - - 50 W 1000 VA - - - - - - - - 026 21 - - 4.3 A 1000 W - - 4.3 A 1000 W 4.3 A 1000 VA 4.3 A 1000 VA - - - - 026 22 - - 1.7 A 2 x 400 W - - 1.7 A 2 x 400 W 1.7 A 2 x 400 VA 1.7 A 2 x 400 VA - - - - M 1 3 2 4 3 2 1 5 4 3 2 1

Celest TM  BUS/SCS  sıcaklık kontrol Amb. Ref. Merkezi sıcaklık kontrol ünitesi Tuş kapakları (s. 264), Celest çerçeveler (s. 318 -  323) ve kaidelerle (s. 348) birlikte kullanılabilir. Sıva-altı kasa ve 7.2 V ref. 675 18 pil ile birlikte temin  edilir. Sıcaklık kontrol ünitesi 99 bölgeye kadar  kontrol imkanı sağlar:  1 674 56 - herbir bölge için günlük/haftalık  programlama -aktif olan programın ekranda  görüntülenmesi -6 farklı program oluşturma Termostatlar Isıtma ve soğutma sisteminin ortam sıcaklığını  ölçmek için kullanılır. Tuş kapakları (s. 264), halka tuş kapağı (s. 268),  Celest çerçeveler (s. 318 - 323) ve kaidelerle (s. 348) birlikte kullanılabilir. Standart termostat 1 674 58 Ayar sahası 3 - 40°C Ayarlanabilir termostat 1 674 57 Ayar sahası 3 - 40°C Rotatif ayar +/- 3°C (merkezi ünite  üzerinde ayarlanmış sıcaklığa göre) Fan coil termostat 1 674 55 Ayar sahası 3 - 40°C Fan-coil için elle/otomatik hız seçimi 1.2" dokunmatik ekran 1.2” dokunmatik ekranlar beyaz veya titanyum tuş  kapakları, Celest çerçeveler (s. 318 - 323) ve Batibox   kaidelerle (s. 348) birlikte kullanılabilir. Elle kontrol veya aşağıdaki fonksiyonlardan birisinin  programlanmasıyla kullanılır: - aydınlatma - panjur/stor - 4 senaryo kontrolü - Merkezi sıcaklık kontrolünde 1 bölge için - Müzik yayın sisteminde ( müzik kaynaklarının  seçilmesi ve görüntülenmesinde, ses düzeyi  ayarlanmasında ve uyandırma fonksiyonunun  ayarlanması) 1 672 81  Beyaz 1 672 82  Titanyum Amb. Ref. DIN aktüatörler 2 bağımsız kontaklı Aktüatör 1 035 79 6 A radyatör  3 A selenoid valf (on/off ve motor sürücülü) 2 x 17.5 mm DIN modül4 bağımsız kontaklı Aktüatör 1 035 80 6 A radyatör  3 A fan-coil ve selenoid valf (on/off ve motor  sürücülü) 2 x 17.5 mm DIN modül Modüler güç kaynakları 1 035 60 230 V ±  - 27 V =    - 1.2 A 8 x 17.5 mm DIN modül 1 035 67 230 V ±  - 27 V =  - 0.6 A 2 x 17.5 mm DIN modül Merkezi sıcaklık kontrol ünitesi için pil 1 675 18 7.2 V yedek pil SCS kablo 1 492 31 Uzunluk 100 m 1 492 32 Uzunluk 500 m USB kablo 1 492 34 Yazılımla konfigürasyon için programlama kablosu Split klima arayüzü 1 883 01 İklimlendirme cihazları için IR verici arayüz.  İklimlendirme ünitesi uzaktan kumanda sinyallerini  öğrenir ve üretir. Dokunmatik ekran ve multimedya dokunmatik  ekrandan kumanda edilebilir IR kablo uzunluğu 2 m Modüler aktüatör ve konfigüratörler   (bkz. s.269-270) 674 55 (Camel leather) 883 01 674 58 (Corian ®  Nocturne) 674 56 (Kaolin cam) Seçim tablosu Tuş kapakları (s. 264-265)Seçim tablosu çerçeveler ve kaideler (s. 318 - 323) Ürünlerin teknik sayfaları için ,   lütfen en yakın satış ofisimize başvurunuz Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  hırsız alarm Amb. Ref. Hırsız alarm merkezi ünitesi Tuş kapakları (s. 264), Celest çerçeveler (s. 318 -  323) ve kaidelerle (s. 348) birlikte kullanılabilir. 1 675 20 Sıva-altı kasayla birlikte temin edilir Keypad ile transmitter kontrolü ve  trasponder okuyucu. Keypad ve sistemi  aktif/pasif yapmak, konfigüre etmek için  bir ekranla donatılmıştır. - giriş zaman periyod ayarı - farklı izleme alanlarının programlanması Merkezi ünite 72 adet dedektöre kadar  ilişkilendirilebilir Batibox  2 x 2 kasa ref. 801 24 ve 7.2 V ref. 675 18 ile  birlikte temin edilir. Dedektörler Ayarlanabilir alanlı IR dedektörlerAyarlanabilir alanlı IR dedektörler Tuş kapakları (s. 264), Celest çerçeveler (s. 318 -  323) ve kaidelerle (s. 348) birlikte kullanılabilir. Dikey ayar: ± 25°  Yatay ayar: ± 30° Algılama açısı 0 - 105° Ayarlar müdahele edilemeyen vidalarla yapılır Yerinden çıkartılamaz (kendinden korumalı) 50mm derinlikli Batibox buatlar tavsiye edilir. 1 675 12 Algı sahası 8 metre 1 675 02 Ayarlanabilir algı sahası 3 - 9 metre Sabit alanlı IR dedektör Tuş kapakları (s. 264), Celest çerçeveler (s. 318 -  323) ve kaidelerle (s. 348) birlikte kullanılabilir. 1 675 11 Algılama alanı 3-9 metre Algılama açısı: 105° Amb. Ref. Dedektörler (devamı) Dual teknoloji dedektörler (kızıl ötesi ve mikro  dalga) Beyaz ve titanyum tuş kapakları, Celest çerçeveler  (s. 318 - 323) ve  kaidelerle (s. 348) birlikte  kullanılabilir. İki sensörlü iç mekan hareket dedektörü: kızıl ötesi  ve mikrodalga İstenmeyen hareket ihtimalini azaltır. Alarm sadece iki sensörde algılama yaptığında  verilir. 1 675 03  Beyaz 1 675 04  Titanyum Keypadler Tuş kapakları (s. 264), Celest çerçeveler (s. 318 -  323) ve kaidelerle (s. 348) birlikte kullanılabilir. 1 675 06 Numerik bir kod ile alarmın aktif/pasif hale  getirilmesini sağlar 1 675 07 Numerik bir kod ile alarmın aktif/pasif  hale getirilmesini sağlar. Merkezi ünite  üzerindeki bilgilerin görüntülenmesini ve  diğer fonksiyonların yerine getirilmesini  sağlar (kısmi bölge aktivasyonu gibi) Kasa ve 7.2 V ref. 675 18 pil ile birlikte  temin edilir. okuyucular Kart okuyucu 1 675 08 Tuş kapakları (s. 264), Celest çerçeveler  (s. 318 - 323) ve kaidelerle (s. 348) birlikte  kullanılabilir. Kart ile alarmın aktif/pasif hale getirilmesini sağlar. Transpoder kart ref. 035 75 veya transponder halka  ref. 675 17 ile birlikte kullanılırTransponder kart 3 035 75 Alarmın aktif/pasif hale getirilmesini için 125kHz  teknolojiTransponder halka  5 675 17 Alarmın aktif/pasif hale getirilmesini için 125kHz  teknoloji Yeni bina uygulamaları için Polarize olmayan 2 kabloyla kolay BUS kurulumu. Normal risk seviyesiyle ev ve profesyonel binalar için kurulum. Hırsızlar için 100 dB lik siren aktivasyonu PSTN telefon hattına bağlı - Kullanıcıyı, alarm aktive edilirse sesli mesaj ile uyarma - Kullanıcının, alarmı cep telefonundan veya sabit telefondan aç/kapa yapması Uzaktan izleme birimlerine bağlantı seçeneği (Ademco protokol) Senaryoları kontrol etme seçeneği Seçim tabloları: Tuş kapakları (s. 264-265), çerçeveler ve kaideler (s. 318 - 323) Modüler aktüatör ve konfigüratörler   (bkz. s.269-270) 675 12 (Nikel kadife) 675 06 (Grafit cam) 675 08 (Corian ®  Pompeii Red) 675 04 (Sedir) 675 20 (Kaolin cam) Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  hırsız alarm (devamı) Amb. Ref. Alarm Aktüatör Tuş kapakları (s. 264), Celest çerçeveler (s. 318 -  323) ve kaidelerle (s. 348) birlikte kullanılabilir. 1 675 05 Alarmı tekrar etmek için,harici bir cihazı  çalıştımak (ör: selenoid valfi kapatmak) için  kullanılır  Sirenler dahili siren Tuş kapakları (s. 264), Celest çerçeveler (s. 318 -  323) ve kaidelerle (s. 348) birlikte kullanılabilir. 1 675 15 Ref. 675 16 batarya ve  Batibox ref. 801 24 2x2 kasa ile birlikte  temin edilir.  Ses seviyesi: 1m 100dB Harici ışıklı siren 1 844 24 Kendinden korumalı Ses seviyesi: 1m 100dB Işık : Dakikada 30 yanıp sönme Ref. 407 49 batarya ile birlikte kullanılmalıdır. Kontak arayüzleri NK kontaklı sensörlerle kullanılır 1 675 13 Açılma dedektörleri (ör: ref. 431 00/ 01) için  Batibox içerisinde kullanılabilmesi için  derinlik 50mm olmalıdır. 1 035 73 2 açılma dedektörü için 2 DIN modülü Diğer uygulama cihazları Güç kaynağı 1 634 36 1 A Çıkış gerilimi: 24.5 V = Kasanın açılmasına karşı kendinden korumalı  (ref. 013 08) Ölçü: 8 x 17.5 mm modülKonfigüratör kit 1 261 45 "0 - 9" Konfigüratör kit (herbir sayıda 10 adet) 1 492 37 Özel konfigüratör kiti: AUX, GEN, GR, AMB, ON,  OFF, O/I, PUL, SLA, CEN, ± , ± M BUS/SCS kablo- Gri 1 492 31 Uzunluk 100 m USB programlama kablosu 1 492 34 Ref. 675 10 merkezi ünite Alarm senaryo arayüz  1 036 07 Alarm aktive edildiğinde senaryoyu gerçekleştirmek  için kullanılır 4 x 17.5 mm DIN modül Standby pil yuvası 1 011 96 Ref. 407 49 pil için Seçim tabloları: Tuş kapakları (bkz. s. 264-265), çerçeve ve kaideler (bkz. s. 318 - 323) 431 00 431 01 675 13 844 24 Amb. Ref. Diğer uygulama cihazları (devamı) yedek piller 1 675 18 7.2 V merkezi ünite için 1 675 16 6 V - 0.55 Ah dahili siren için 1 407 49 Lead pil - 12 V - 7 Ah 10 035 72 Tamper Çevresel açılma kontakları Arayüz ref. 675 13 veya ref. 035 73 içinManyetik açılma kontakları 10 431 00 Sıva-üstü manyetik kontak Yaylı anahtar kısım kapı çerçevesine hareketli  manyetik kontak kapıya sabitlenir. Kablo kanalı 20x12,5 mm ile kullanmak için  ref. 300 08 10 431 01 Sıva-altı manyetik kontak Manyetik olmayan kapıların izlenmesi için Boyutları: ∅8 mm- uzunluk: 30 mm 1 431 08 Garaj kapıları için manyetik kontak Alt kısım zemine manyetik kısım garaj kapısana  sabitlenmelidir Çelik kılıflı bağlantı kablosuyla temin edilirCam kırılma dedektörü 1 431 10 1.5 m çap üzerinde algılama Zemin yapıştırıcısı ile birlikte temin edilir.Özel hasır 1 431 12 Giriş yolu üzerinde istenilen halı veya paspas altına  yerleştirilirSu baskını dedektörü 1 675 14 Lokal algılama için anahtarla birlikte donatılmıştır 675 15 (Titanyum) Ürünlerin teknik sayfaları için ,   lütfen en yakın satış ofisimize başvurunuz  Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  dedektörler Celest TM  BUS/SCS  dedektörler  675 29 675 28 675 26 Seçim tablosu Tuş kapakları (bkz. s. 264-265)Seçim tablosu çerçeveler ve kaideler (bkz. s. 318 - 323) Amb. Ref. Su baskını dedektörü 1 675 29 Su baskınını LED üzerinden işaret eder. Sensörün kurulduğu yer su baskını  seviyesini belirler. Tüketim: - 0.1 mA standby modu - 25 mA alarm modu Sensör ve 2 m kablo ile temin edilir. 12 V güç kaynağı ref. 675 26 Gaz dedektörleri Gaz kaçağını LED üzerinden işaret eder ve  1 m'de 85 dB alarm sinyali verir. 12 V güç kaynağı ref. 675 26LPG gaz dedektörü 1 675 27 Alarm için maks. tüketim 2 W Metan gaz dedektörü 1 675 28 Alarm için maks. tüketim 2 W Teknik alarm güç kaynağı 1 675 26 Giriş 230 V - çıkış 12 V - 4 VA Dedektörle birlikte kullanılması zorunludur Teknik alarm için aktüatör 1 675 30 Aç/kapa 6 A kontaklı direkt olarak alarm sistemine  bağlanır. Ürünlerin teknik sayfaları için ,   lütfen en yakın satış ofisimize başvurunuz n  Kurulum prensibi Kırmızı referanslar: yeni ürünler Teknik alarm aktüatör Ref. 675 05 Teknik alarm aktüatör Cat. No. 675 05 Arayüz Ref. 675 13 Teknik alarm için anahtar Ref. 675 30 Gaz dedektörü  Ref. 675 28 Teknik alarm için güç kaynağı Ref. 675 26 Arayüz Ref. 675 13 Teknik alarm için anahtar Ref.. 675 30 Su baskını dedektörü  Ref. 675 29 Teknik alarm için güç kaynağı Ref. 675 26 YEN‹

Celest TM   tüketim göstergesi Celest TM   tüketim göstergesi 672 83 Seçim tablosu tuş kapakları (bkz. s.265) Seçim tablosu çerçeveler ve kaideler (bkz. s. 318 - 323) Amb. Ref. Darbe sayıcı arayüz 1 035 54 Darbe sayıcıdan gelen bilgiyi saklamak için kullanılır Gaz veya su sayacı ile kullanılır. Herbir sayacın  tüketimini ayrı ayrı ölçer Arayüz bilgiyi saat bazında 1 yıl boyunca saklar Farklı sayaçların tüketimini görüntülemek için ref. 682  83/ 85 dokunmatik paneller kullanılmalıdır 3 devre için DIN sayaç ( 3 toroid girişli)  1 035 55 Tek fazlı kurulumlar Bir toroid ve bağlantılarıyla birlikte temin edilir Herbir toroid tek bir devreyi kontrol eder Tüketim göstergesine 3 toroide kadar 3 ayrı devre  için bağlantı yapılır Birçok tüketim göstergesi 3 den fazla devre kontrolü  için kullanılabilir Anlık tüketim bilgileri dokunmatik ekran ref. 68283/85  üzerinden görüntülenebilir Görüntüleme histogram veya istatistikel veri olarak  yapılabilir. Ek toroidler 1 035 56 Tüketim göstergesi ref 035 55 ile birlikte çalışır.  Maks. 90 A  3.5” dokunmatik ekran 1 672 83 Dokunmatik ekranda çeşitli sayaçlar ve devrelere  ilişkin tüketim değerlerinin (günlük, haftalık veya  yıllık) görüntülenmesi gerçekleştirilir. Görüntüleme  histogram veya istatistiksel veri olarak yapılabilir Yük yönetim sistemi rölelerinin kontrol  edilmesi için merkezi ünite 1 035 57 Maks. 63 yükü kontrol eder. (3 kW-18kW arası +/- 20% tolerans ile) 1 DIN modül Röleler 16A 1 1 035 58 035 59 Kontrol edilebilen yükler: 16A rezistif, 10A akkor  lamba ve 4A floresan veya ferromanyetik trafo Entegre akım göstergeli pano tipi röle Ek troid bağlantısıyla kaçak akım kontrolü - 1 modül Pano tipi röle 500 VA Modüler aktüatörler ve güç kaynakları (bkz. s. 269-270) n  Tüketim göstergesi n  Kurulum prensibi Dokunmatik ekran  ref. 672 83 üzerinde  tüketimin görüntülenmesi Ürünlerin teknik sayfaları için ,   lütfen en yakın satış ofisimize başvurunuz Kırmızı referanslar: yeni ürünler Tek faz elektronik metre RCCB 40 A, 30 mAAC tip Devrenin kontrolü içinToroidler  RCCB 40 A, 30 mAAC tip Su ısıtma kontaktörü için kontrol devresi Ref. 035 67Güç kaynağı  Darbe sayıcı arayüz Ref. 035 54 Darbe çıkışı gaz sayacı Su sayacı Tüketimi görüntülemek için 3.5" dokunmatik ekran Ref. 672 83 Tüketim göstergesi Ref. 035 55 Toprak F N BUS Harici sağlayıcı YEN‹

Celest TM  BUS/SCS  müzik yayın sistemi 673 02 (Maun) 673 01 (Satine çelik) 673 04 Seçim tabloları: Tuş kapakları (bkz. s. 264), çerçeveler ve kaideler (bkz. s. 318-323) Amb. Ref. Amplifikatör Sıva-altı amplifikatör 1 673 02 Tuş kapakları (ref. 682 63/ 64 veya  685 63/ 64), halka tuş kapağı  (s. 268), Celest çerçeveler  (s. 318-323) ve kaidelerle (s. 348)  birlikte kullanılabilir 2 Wrms (1 Wrms + 1 Wrms ). Hoparlörleri  sisteme bağlamak için kullanılır. AÇ/KAPA  kontrolü, kaynak seçimi, ses kontrolü.  Ses kaynağı seçimi (Radyo, CD, vs.)  radyo kanalları ayarlama veya CD parça  değiştirme.  DIN amplifikatör 1 035 85  2 Wrms (1 Wrms + 1 Wrms) - 100/240 VA 4 x 17.5 mm DIN modül 1 035 83 60 Wrms (30 Wrms + 30 Wrms) - 100/240 VA 10 x 17.5 mm DIN modülTuş kapakları    Beyaz   Titanyum Sıva altı amplifikatörü ref. 673 02 ve özel  fonksiyonlu anahtar ref. 672 42 (aşağıda) 1 682 63 685 63 Sağ tarafa takılır Aç/kapa etiketli 1 682 64 685 64 Sol tarafa takılır ses kontrol etiketli Halka tuş kapakları Tekli veya 2 modül tuş kapakları eklenerek  kullanılır 1 680 83  Beyaz 1 683 83  Titanyum Özel fonksiyonlu anahtar 682 63 / 64 ya da 685 63 / 64 referanslı  tuş kapaklarıyla, 680 83 / 683 83 referanslı  halkalı tuş kapaklarıyla, Celest çerçeveler  (bkz. s. 318-323) ve kaidelerle (bkz. s. 348)  birlikte kullanılabilir. 1 672 42  Aktüatör kontrolünde (ör: ON/ OFF, jaluziler, senaryo kontrolü)  müzik yayın sisteminde, kapı kilit  kontrolünde, dimmer olarak:  kademeli anahtarlamada aç ve kapa  konfigürasyonu doğrultusunda RCA giriş Tuş kapakları (s. 265), Celest çerçeveler  (s. 318-323) ve kaidelerle (s. 348)  tamamlanmaktadır  1 673 01 Stereo kaynakları sisteme  bağlamak için kullanılır.  (ör: MP3 çalar vs.) Amb. Ref. Hoparlörler Sıva altı8 ohm - 100 W Min. 80 mm sıva altı kasalara kurulum 1 5739 28  Beyaz 1 673 04  Titanyum 1 673 03 16 ohm - 12 W  ref. 892 79 veya 893 79 referanslı  kasalara kurulum Duvara montaj 1 5739 30 8 ohm - 40 W 1 5739 78 8 ohm - 140 W Tavana montaj 1 5739 81 8 ohm - 100 W Ø 240 mm 1 5739 82 8 ohm - 20 W Ø 240 mm 1 5739 83 8 ohm - 50 W Boyutlar: 600 x 600 mm 1.2” dokunmatik ekran 1.2” dokunmatik ekranlar beyaz veya  titanyum tuş kapakları, Celest çerçeveler  (s. 318-323) ve kaidelerle (s. 348)  tamamlanmaktadır. Elle ya da programlanarak aşağıdaki  fonksiyonlardan bir tanesinin kontrolü için  kullanılır. - aydınlatma - jaluziler - 4 senaryo kontrolü - Merkezi sıcaklık konrolü 1 bölge için - Müzik yayın sisteminde (müzik  kaynaklarının seçilmesi ve  görüntülenmesinde, ses düzeyi  ayarlanmasında ve uyandırma  fonksiyonunun ayarlanması 1 672 81  Beyaz 1 672 82  Titanyum 5739 81 672 82 (Kaolin cam) Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  müzik yayın sistemi (devamı) 673 68 (Corian ®  Nocturne) 634 35 Seçim tabloları: Tuş kapakları (bkz. s. 265), çerçeveler ve kaideler (bkz. s. 318-323) Amb. Ref. Ses/görüntü dağıtım blokları Ses kaynaklarından gelen sinyalin amplifikatörlere  yönlendirilmesi ve interkom sistemlerinde bulunan  dahili ünitelerin, kameraların BUS sistemine entegre  edilmesi için kullanılır.Çok kanallı dağıtım bloğu 1 035 84 Ses kaynaklarından gelen sinyali  amplifikatörlere yönlendirir.  Farklı alanlarda farklı kaynakların  dinlenmesine olanak sağlar 4 giriş interkom sistemi ve kameralar 4 giriş ses kaynakları için 10x17.5 mm DIN modülTek kanallı dağıtım bloğu 1 5739 98 Ses kaynaklarından gelen sinyali  amplifikatörlere yönlendirir.  Anlık olarak sadece 1 ses kaynağı  kullanılabilir. Ses kaynakları, dahili üniteler, giriş panelleri ve  kameralar girişlere bağlanabilir. 6x17,5 mm DIN modül Hat sonlandırıcı 1 035 89 Ses/görüntü dağıtım bloklarının çıkış hatlarının  sonlandırılması için dIN RdS stereo radyo 1 035 82 Harici anten için koaksiyel bağlantı. Otomatik  radyo ayarı ve hafızaya alma özelliği. DIN  raya montaj adaptörü ile birlikte temin edilir. 4x17.5 mm DIN modül Stereo kaynak kontrol Stereo kaynaklar için 1 035 86 Sıva-altı amplifikatör, özel fonksiyonlu  anahtar ve dokunmatik ekranlar üzerinden  Hi-Fi sistemlerin kontrol edilmesini sağlar.  Hi-Fi sistemlere yakın bir şekilde  kullanılmalıdır böylece RCA kablo bağlantısı  yapılabilir.Hi-Fi ve stereo ses kaynakları arasına  izolasyon cihazı bağlanmalıdır. Ref. 5739 88 BUS prizTuş kapakları (s. 265), Celest çerçeveler (s. 318-323)  ve kaidelerle (s. 348) birlikte kullanılmalıdır 1 673 68 Stereo kaynak kontrol (Ref. 035 86) cihazını  BUS'a bağlamak için 8 pin priz. BUS  kablosu Ref. 5740 45 ile kullanılır Kablo 5 5740 45 60cmStereo kaynak kontrol (Ref. 035 86) cihazını BUS'a  bağlamak için kablo Amb. Ref. Ses çıkışı 1 5740 44 3.5” ve 10” dokunmatik ekranları müzik kaynağı  olarak kullanabilmek için ses çıkışı (s. 282) Ses kaynakları için yalıtıcı 1 5739 88 27 V müzik yayın sistemini 230 V harici  kaynaklardan yalıtır RCA giriş Ref. 67301 ile kullanılır Güç kaynağı 1 634 35 Müzik yayın sistemi ve interkom sistemi  için güç kaynağı 230 V= - 27 V - 1.2 A 8 x 17.5 mm DIN modül SCS AV kablo 1 5739 99 Beyaz Müzik yayın sistemi ve interkom sistemi için 200 m Modüler aktüatörler ve güç kaynakları (bkz. s. 269-270) Ürünlerin teknik sayfaları için ,   lütfen en yakın satış ofisimize başvurunuz 1 634 39 Sistem genişletme arayüzü Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  video kapı giriş sistemleri Seçim tabloları: Tuş kapakları (bkz. s. 265), çerçeveler ve kaideler (bkz. s. 318-323) Amb. Ref. 10 daireye kadar müstakil evler ve bloklar için İnterkomVideo dahili ünite  1 675 46 Engellilerin kullanımı için mevzuata uygun Celest  sıva-altı eller serbest video dahili ünite -Kullanıcıya yardım etmek için sesli ve ışıklı sinyal  verir -Çağrı kayıtları için resim hafızası içerir Kaidesi ile birlikte temin edilir Mikrofon+hoparlör+göstergeli konuşma butonu, kapı  açma butonu, kendiliğinden aktivasyon için buton,  hafıza aktivasyonu için buton Ekran menüsüyle gelişmiş fonksiyonlar Farklı dahili üniteler arasında haberleşme imkanı Dahil olmayan ürünler:  Celest çerçeveler (s. 318-323),  tuş kapakları (s. 265)  kaideler (s. 348) ve 801 24 referanslı buat ile birlikte kullanılabilir. 675 46 (Kaolin cam) 633 71 Amb. Ref. Komple video giriş panelleri Sıva-altı giriş paneli 2 kablolu kolay bağlantı Hareket ettirilebilen renkli kamera Panelden butonlarla çağrı Haberleşme ve kapının açılması durumuyla ilgili  ziyaretçiyi bilgilendiren sesli ve ışıklı sinyal Arka ışığı sürekli yanan veya basınca yanan etiket  tutucular 2 girişi bağımsız olarak yöneten 2 giriş paneli  kurulabilir Panel, sıva-altı kaidesiyle birlikte temin edilir Güç kaynağı ünitesi (ref. 634 35), video adaptörü (ref  634 34), ihtiyaç duyulan adette dahili ünite  (ref . 675 46 veya 675 47) ve kat dağıtım bloğu  (ref. 634 32) ile birlikte temin edilir. Kapı kilit rölesi içermez. 1 633 71 1 daire için video giriş paneli Kutu boyutları: yükseklik 122 x uzunluk 125 x  derinlik 57,5 Panel boyutları: yükseklik 133 x uzunluk 133 1 633 72 2 daire için  Kutu boyutları: yükseklik 122 x uzunluk 125 x  derinlik 57,5 Panel boyutları: yükseklik 133 x uzunluk 133 1 633 74 4 daire için Kutu boyutları: yükseklik 221 x uzunluk 125 x  derinlik 57,5 Panel boyutları: yükseklik 232 x uzunluk 133 1 633 76 6 daire için Kutu boyutları: yükseklik 221 x uzunluk 125 x  derinlik 57,5 Panel boyutları: yükseklik 232 x uzunluk 133 1 633 78 8 daire için Kutu boyutları: yükseklik 221 x uzunluk 125 x  derinlik 57,5 Panel boyutları: yükseklik 232 x uzunluk 133 1 633 70 10 daire için Kutu boyutları: yükseklik 221 x uzunluk 125 x  derinlik 57,5 Panel boyutları: yükseklik 232 x uzunluk 133 Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  kapı giriş sistemi aksesuarlar Amb. Ref. Kameralar Dış mekan için 1 5739 86 Renkli kamera 2-kablolu Sıva-altı montaj için Tuş kapakları (s. 265), Celest çerçeveler  (s. 318-323) ve kaidelerle (s. 348) birlikte  kullanılabilir. 1 675 50 Renkli kamera 2 kablolu Otomatik renk ve parlaklık ayarlı Dahili mikrofonlu Tek kanallı dağıtım bloğu 1 5739 98 Ses kaynaklarından gelen sinyali  amplifikatörlere yönlendirir.  Anlık olarak sadece 1 ses kaynağı  kullanılabilir. Ses kaynakları, dahili üniteler, giriş  panelleri ve kameralar girişlere  bağlanabilir. 6 x 17.5 mm DIN modül Elektronik modülü - 2 kablolu Sesli ve görüntülü giriş panelleri için 1 634 20 Audio (ses) modülü 1 634 22 Elektronik liht buton 1 634 25 Kamera ve ses modülü SCS/AV kablo 1 5739 99 Ses ve kapı giriş sistemleri için 200 m Aksesuarlar 2 kablolu video adaptör 1 634 34 Video Adaptör 2 kablolu Güç kaynağı Ref. 63435  ile birlikte kullanılması  zoruludur. (maks 1 adet) 2 DIN modülKat dağıtım bloğu 1 634 32 4 daire için 4 çıkış Kompakt ölçüleri sayesinde küçük bağlantı  kutularında kullanılabilir. Vidalı bağlantıKoaks/BUS video sinyal çevirici 1 5740 38 12 V =  kameralar için 2 kablolu Koaks/BUS çevirici Doğrudan kamera bağlantısı için 1 çıkış mevcuttur 634 34 Modüler aktüatörler ve güç kaynakları (bkz. s. 269-270) 634 31 634 35 675 50 (Sedir) Amb. Ref. Sistem aksesuarları 1 634 35 Güç kaynağı – 2 kablolu sistemler için1 giriş panel 99 audio dahili ünite veya 1 giriş panel  50 görüntülü dahili ünite  230 V =  - 27 V - 1.2 A  8 x 17.5 mm DIN modül 1 634 42 Ek güç kaynağıGüç kaynağı 220-240 V - 50/60 HzÇıkış 1-2 27 V =  600 mA 2 x 17.5 mm DIN modül 1 634 41 Kapı kilit rölesi12V =  kapı kilit rölesi 10 dakikaya kadar gecikmeli olabilir  (Konfigürasyonuna göre)  İzin verilen çıkış akımı 4A 4 x 17.5 mm DIN modül 1 634 31 AktüatörAydınlatma, otomatik kapı gibi yardımcı fonksiyonlar  için yedek röle. 4 x 175 mm DIN modül Aşağıdaki konfigürasyonlarla tamamlanabilir. Bağımsız olarak kullanılabilir. 1 634 33 RöleNA/NK kuru kontak : maks 24 V -  8 A rezistif – 4 A  endüktif 2 x 17.5 mm DIN modül 1 634 38 Daire arayüzü -5 dahili üniteye kadarFarklı dahili ünitler arasında iletişimi sağlar Maks kapasite: 5 dahili ünite 4 x 17.5 mm DIN modül Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  hırsız alarm n  Sistem prensipleri Sistem, merkezi alarm ünitesi, IR dedektörler ve sirenden oluşur. Tüm mekanizmalar 2 kablolu düşük gerilimli 27 V kablolarla bağlanır. Merkezi alarm ünitesi sayesinde: - alarm etkinleştiği zaman bilgilendirilme - sistemin aktif ya da pasif hale getirilmesi - zaman ayarı  - izlenecek alanların programlanması kolaylıkla gerçekleştirilebilir. Kullanıcıların zaman ayarı ve belirlenmiş bir bölgenin ayarlarına erişimi engellenebilir. n  Montaj prensipleri Güç kaynağı Dedektörler Ref. 675 02/11/12 ya da 675 03/04 Harici siren Ref. 844 24 BUS kablo ref. 492 31 Ref. 634 36 011 96 referanslı Standby pil yuvası içinde  407 49 referanslı lead pil 230 VA Dahili siren Ref. 675 15 Hırsız alarm merkezi ünite Ref. 675 20 Manyetik açılma  kontakları Ref. 431 00 Manyetik açılma  kontakları Ref. 431 00 Kontak arayüzü Ref. 675 13

Amb. Ref. Senaryo kontrol 1.2" dokunmatik ekran 1.2” dokunmatik ekranlar beyaz veya titanyum  tuş kapakları, Celest çerçeveler (s. 318-323) ve  kaidelerle (s. 348) birlikte kullanılabilir. Aşağıdaki fonksiyonların bir tanesini kontrol etmek  için kullanılır: - aydınlatma - panjur/stor - 4 senaryo kontrolü - Merkezi sıcaklık kontrolü 1 bölge için - Müzik yayın sisteminde (müzik kaynaklarının  seçilmesi ve görüntülenmesinde, ses düzeyi  ayarlanmasında ve uyandırma fonksiyonunun  ayarlanmasında) 1 672 81  Beyaz 1 672 82  Titanyum 3.5" dokunmatik ekran Titanyum tuş kapağı, Batibox kaideler ve Celest  özel çerçevelerle (s. 283) birlikte kullanılabilir.  Aşağıdaki BUS fonksiyonlarını kontrol etmek için 3,5”  dokunmatik ekran: 1 672 83 - Senaryo kontrolü - Aydınlatma ve panjur/stor kontrolü - Isının yönetilmesi ve görüntülenmesi - Alarm sisteminin aktif / pasif hale  getirilmesi - Müzik yayın sisteminin yönetilmesi - 035 55 referanslı tüketim göstergesi ile (bkz. s. 276)  birliktedir ve tüketim sistemini görüntüler. 892 79 ya da 893 76 referanslı sıva altı buatlarla  kullanılır.10" multimedya dokunmatik ekran Titanyum tuş kapağı, kaideler ve Celest özel  çerçevelerle (bkz. s. 283) birlikte kullanılabilir.  Tek bir noktadan tüm BUS fonksiyonlarının kontrolü: 1 672 85 - Belirtilen zaman aralıklarında ya  da manuel olarak senaryonun aktive  edilmesi - Aydınlatma kontrolü (aç/kapa/ dimleme) - Jaluzi kontrolü - Isının yönetilmesi ve görüntülenmesi - Hırsız alarm sisteminin aktif / pasif hale getirilmesi - Müzik yayın sisteminin yönetilmesi: müzik  kaynaklarının seçilmesi, ses düzeyi ayarlama, vs - İnterkom çağrı görüntüleme Celest TM  BUS/SCS  senaryo kontrol mekanizmalar 672 82 (Corian ®  Pompeii Red) 672 83 (Kaolin cam) 672 85 (Titanyum cam) Amb. Ref. Uzaktan kontrol TCP-IP web server 1 5739 92 BUS/SCS kurulumla TCP/IP ağın  haberleşmesini sağlar 6 x 17.5 mm DIN modül Open Konnex ağ geçidi 1 5739 93 Güç kaynağı Ref. 63442 ile birlikte kullanılır. BUS/SCS sistem ile Konnex sistemler  arasında bilgi paylaşımını sağlar 6 x 17.5 mm DIN modül Diğer cihazlar Multimedya arayüz 1 5739 94 BUS fonksiyonlarını (aydınlatma,  jaluziler, sıcaklık kontrol, hırsız alarm,  müzik yayın sistemi, interkom sistemi,  vb.) TV üzerinde görüntülenmesi ve  uzaktan kumanda ile kontrol etme  imkanı sağlar. Medya server sayesinde bilgisayarınızda kayıtlı müzik  dosyalarını TV ekranında görüntüleyebilir ve  TV ekranında çalabilirsiniz.Kontrol ve yönetim yazılımı 1 492 49 Anlık olarak sistem fonksiyonlarının bir bilgisayar  üzerinden görüntülenmesini ve kontrol edilmesini  sağlar.Özel senaryo programlayıcı 1 035 65 300 senaryoya kadar ayarlanmış şartlara  göre (zaman ve olaylar) programlama  yapabilirsiniz 6 x 17.5 mm DIN modül Ek güç kaynağı 1 634 42 Güç kaynağı 220-240 V - 50/60 Hz Çıkış 1-2 27 V =  -600 mA 2 x 17.5 mm DIN modül Modüler aktüatörler ve konfigürasyonlar (bkz. s. 269-270) Ürünlerin teknik sayfaları için,  lütfen en yakın satış ofisimize başvurunuz. Kırmızı referanslar: yeni ürünler YEN‹

Celest TM  BUS/SCS  senaryo kontrol çerçeveler 693 06 (Grafit cam) 693 49  (Titanyum cam) 693 16 (Kaolin cam) Amb. Ref. 3.5" dokunmatik ekran çerçeveler 1 686 06 Beyaz 1 689 16 Titanyum 1 691 26 Satine çelik 1 691 16 Nikel kadife 1 692 06 Wenge 1 692 16 Akağaç 1 693 16 Kaolin cam 1 693 46 Titanyum cam 1 693 06 Grafit cam Amb. Ref. 10" dokunmatik ekran çerçeveler 1 693 19 Kaolin cam 1 693 49 Titanyum cam 1 693 09 Grafit cam Kırmızı referanslar: yeni ürünler YEN‹
