Solar Kablolara Özel Akıllı Çözümler

Yayınlandı: 22 Nisan 2024 Kategori: Kataloglar

Konular

Elektrik ve Ölçüm Testleri

HellermannTyton

Solar Kablolara Özel Akıllı Çözümler

Yayınlandı: 22 Nisan 2024 · Kategori: Kataloglar

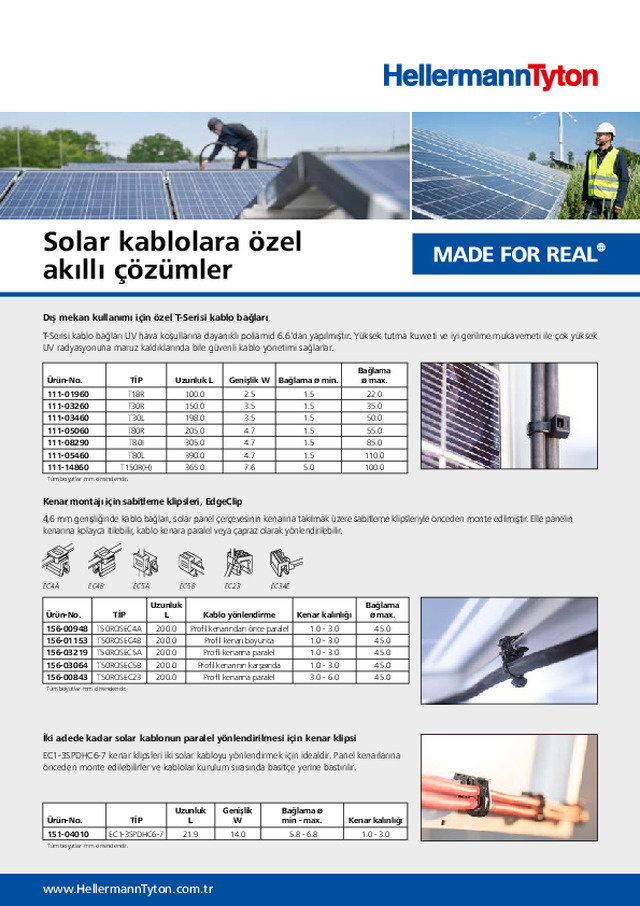

Solar Kablolara Özel Akıllı Çözümler

Bu belgeden

Solar kablolara özel akıllı çözümler Dış mekan kullanımı için özel T-Serisi kablo bağları T-Serisi kablo bağları UV hava koşullarına dayanıklı poliamid 6.6'dan yapılmıştır. Yüksek tutma kuvveti ve iyi gerilme mukavemeti ile çok yüksek UV radyasyonuna maruz kaldıklarında bile güvenli kablo yönetimi sağlarlar. Ürün-No. TİP Uzunluk L Genişlik W Bağlama Ø min. Bağlama Ø max. 111-01960 111-03260 111-03460 111-05060 111-08290 111-05460 111-14860 T18R T30R T30L T80R T80I T80L T150R(H) 100.0 150.0 198.0 205.0 305.0 390.0 365.0 2.5 3.5 3.5 4.7 4.7 4.7 7.6 1.5 1.5 1.5 1.5 1.5 1.5 5.0 22.0 35.0 50.0 55.0 85.0 110.0 100.0 Tüm boyutlar mm cinsindendir. Kenar montajı için sabitleme klipsleri, EdgeClip 4,6 mm genişliğinde kablo bağları, solar panel çerçevesinin kenarına takılmak üzere sabitleme klipsleriyle önceden monte edilmiştir. Elle panelin kenarına kolayca itilebilir, kablo kenara paralel veya çapraz olarak yönlendirilebilir. EC4A EC4B EC5A EC5B EC23 EC34E Ürün-No. TİP Uzunluk L Kablo yönlendirme Kenar kalınlığı Bağlama Ø max. 156-00948 156-01153 156-03219 156-03064 156-00843 T50ROSEC4A T50ROSEC4B T50ROSEC5A T50ROSEC5B T50ROSEC23 200.0 200.0 200.0 200.0 200.0 Profil kenarından önce paralel Profil kenarı boyunca Profil kenarına paralel Profil kenarının karşısında Profil kenarına paralel 1.0 - 3.0 1.0 - 3.0 1.0 - 3.0 1.0 - 3.0 3.0 - 6.0 45.0 45.0 45.0 45.0 45.0 Tüm boyutlar mm cinsindendir. İki adede kadar solar kablonun paralel yönlendirilmesi için kenar klipsi EC1-3SPDHC6-7 kenar...

PDF dosyasını aç
