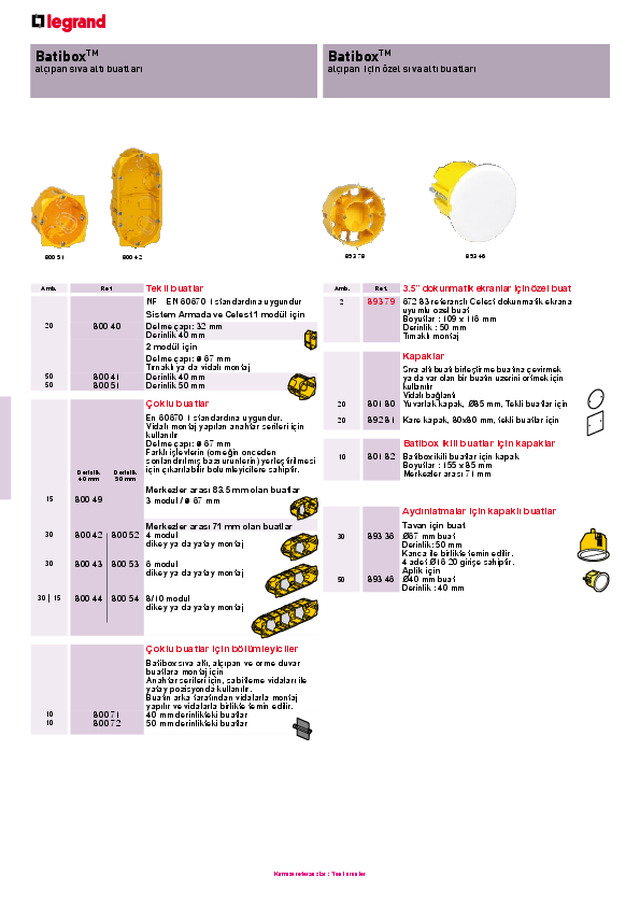

Batibox sıva altı buatlar

Amb. Ref. Tekli buatlar NF – EN 60670-1 standardına uygundurSistem Armada ve Celest 1 modül için 20 800 40 Delme çapı: 32 mm  Derinlik 40 mm2 modül içinDelme çapı:  ø  67 mm  Tırnaklı ya da vidalı montaj 50 800 41 Derinlik 40 mm 50 800 51 Derinlik 50 mm Çoklu buatlar Derinlik 40 mm Derinlik 50 mm En 60670-1 standardına uygundur. Vidalı montaj yapılan anahtar serileri için  kullanılır  Delme çapı:  ø  67 mm  Farklı işlevlerin (örneğin önceden  sonlandırılmış bazı ürünlerin) yerleştirilmesi  için çıkarılabilir bölümleyicilere sahiptir.  Merkezler arası 83.5 mm olan buatlar 15 800 49 3 modül /  ø  67 mm Merkezler arası 71 mm olan buatlar 30 800 42 800 52 4 modül dikey ya da yatay montaj 30 800 43 800 53 6 modül dikey ya da yatay montaj 30 15 800 44 800 54 8/10 modül dikey ya da yatay montaj Çoklu buatlar için bölümleyiciler Batibox sıva altı, alçıpan ve örme duvar  buatlara montaj için Anahtar serileri için, sabitleme vidaları ile  yatay pozisyonda kullanılır. Buatın arka tarafından vidalarla montaj  yapılır ve vidalarla birlikte temin edilir. 10 800 71 40 mm derinlikteki buatlar 10 800 72 50 mm derinlikteki buatlar Amb. Ref. 3.5” dokunmatik ekranlar için özel buat 2 893 79 672 83 referanslı Celest dokunmatik ekrana  uyumlu özel buat  Boyutlar : 109 x 116 mm  Derinlik : 50 mm  Tırnaklı montaj Kapaklar Sıva altı buatı birleştirme buatına çevirmek  ya da var olan bir buatın üzerini örtmek için  kullanılır Vidalı bağlantı 20 801 80 Yuvarlak kapak, Ø85 mm, Tekli buatlar için 20 892 81 Kare kapak, 80x80 mm, tekli buatlar için Batibox ikili buatlar için kapaklar 10 801 82 Batibox ikili buatlar için kapak Boyutlar : 155 x 85 mm Merkezler arası 71 mm 800 51 800 42 893 78 Batibox TM alçıpan sıva altı buatları Batibox TM alçıpan  için özel sıva altı buatları 893 46       Aydınlatmalar için kapaklı buatlar       Tavan için buat   30   893 36  Ø67 mm buat  Derinlik: 50 mm  Kanca ile birlikte temin edilir.  4 adet Ø16-20 girişe sahiptir.     Aplik için   50   893 46  Ø40 mm buat    Derinlik : 40 mm Kırmızı referanslar : Yeni ürünler

Dağıtım kutuları Kapak ve vida ile birlikte temin edilir  Alt yüzeydeki girişler alçılanabilir Dıştan boyutları  (mm)  Kapak boyutları (mm) 2010 893 70 893 71 Ø 67 x 40  85 x 40 Ø 80 100 x 100 10 893 72 115 x 115 x 40 140 x 140 10 893 73 160 x 105 x 40 190 x 135 10 893 74 170 x 170 x 50 195 x 195 10 893 75 230 x 170 x 50 225 x 210 Amb. Ref. Sıva altı montaj için aksesuarlar Panç Merkezi delicisi vardır. 1 800 67 Bimetalik delik açıcı Uzun ömürlü m³ HSS dişler Ø 67 mm’lik tekli buatlardan  dörtlü buatlara kadar Aşağıdaki malzemelerde kullanılır: Alçıpan, ahşap, sunta, paslanmaz çelik Batibox TM sıva altı montaj için aksesuarlar ve dağıtım kutuları 800 67 893 75 Batibox TM Alçıpan için sıva altı buatlar n  Montaj Panç deliği Ø67 Kablolama için daha fazla   boşluk Montajı kolaylaştıran  hareketli sabitleme  vidaları Sabitleme vidaları duvarın kalınlığına uyum sağlar. Otomatik konumlama  şarjlı tornavida ile de  mümkündür Montaj kalitesini artırmak  için daha fazla boşluk

Batibox TM örme duvar için buatlar ve çok amaçlı sıva altı buatlar 801 24 EN 60 670- 1 standartlarına uygundur Amb. Ref. Çok amaçlı buatlar Sistem Armada ve Celest'te görüntülü  interkom gibi diğer işlevler için kullanılır Kapaklar eklenerek dağıtım buat haline  getirilebilir. 1 801 24 2 x (2x2) modül ya da  2 x 4/5 modül Boyutlar : 142 x 142 mm 1 1 801 26 801 28 2 x (2x3) modül ya da  2 x 6/8 modül Boyutlar : 213 x 142 mm 2 x 10 modül (sadece Sistem Armada için)  Boyutlar : 213 x 142 mm 10 801 94 801 24 referanslı buat için kapak Boyutlar : 159 x 159 mm 10 801 96 801 26 referanslı buat için kapak Boyutlar : 229 x 159 mm Kapaklar Sıva altı buatı birleştirme buatına çevirmek ya da var  olan bir buatın üzerini örtmek için kullanılır. Sabitleme vidalarıyla birlikte temin edilir. 20 801 80 Tekli buatlar için Ø 85 mm yuvarlak kapak 20 892 81 Tekli buatlar için 80 mm kare kapak 10 801 82 İkili batibox buatları için kapak Boyutlar : 155 x 85 mm Merkezler arası 71 mm Batibox TM örme duvar için buatlar ve çok amaçlı sıva altı buatlar n  Montaj Tekli buatların yatay ya da  dikey olarak birleştirilmesi  (Ref. 801 41) Kenarlar birleştirmeden  önce veya sonra  çıkarılabilir. Vidalar, koruma başlığı ile  temin edilmektedir. 892 75       Aydınlatmalar için kapaklı buatlar       Tavan için   50   892 56  Ø65 mm   Derinlik 50 mm        Aplik için   50   892 46  Ø40 mm   Derinlik 40 mm       Birleştirme buatları       Dikdörtgen şeklinde, kırılabilir kablo girişli  Buatlar kapak ve vidalar ile temin edilir.  892 71 referansı hariç, plaster kapakla temin edilirler.         Buat dış boyutlar  Kapak boyutları       (mm)  (mm)   10   892 71    85 x 85 x 40  100 x 100   10   892 72   120 x 120 x 40  140 x 140   10   892 73   165 x 115 x 40  190 x 135   10   892 74   175 x 175 x 40  195 x 195   10   892 75   230 x 180 x 50  255 x 210

Amb. Ref. Tekli buatlar EN 60670 -1 standartlarına uygundurSistem Armada ya da Celest 1 modül için 10 801 40 Derinlik 40 mm - Genişlik 32 mm Birleştirilebilen kare buatlarVidalı ya da tırnaklı mekanizmaların montajında  kullanılır Çoklu buatlar oluşturmak için birleştirilebilir. Yatay ya  da dikey olarak kullanılabilir.  Merkezler arası 71 mm Yeni işlevler eklemek için, gerektiğinde iç bölmeler  kesilip çıkartılabilir Vidaların korunması için vidaların üzerinde koruyucu  örtü vardır. Çıkartılabilen kablo girişleri : Ø 16- 20- 25 100 801 41 Derinlik 40 mm 100 801 51 Derinlik 50 mm Yuvarlak buatlar Derinlik 30/40 mm -Ø 67 mm  30 mm yükseklik elde etmek için, üst kenarlar  kesilebilir. (komütatör, liht butonu, ...) Çeyrek tur döndürülerek buatlar sırt sırta  birleştirilebilir. Kenarlar kesilerek, boyutlar ayarlanabilir (80, 70  ya da 60 mm) 100100 801 08 801 09 Vidalı Vidasız Vidalı montaj yapılan anahtar serileri için  çoklu buatlar Tekli buatlar ; Farklı işlevlerin (örneğin önceden  sonlandırılmış bazı ürünlerin) yerleştirilmesi için  çıkarılabilir bölümleyicilere sahiptir.  Vidaların korunması için vidaların  üzerinde koruyucu bir kapakla temin edilir. Derinlik 40 mm Çıkartılabilen kablo girişleri : Ø 16- 20- 25 5 801 42 2x2 modül - 4/5 modül  Yatay veya dikey kullanım 10 801 49 3 modül - Sistem Armada  ekipmanları için 5 801 43 3x2 modül - 6/8 modül Yatay veya dikey kullanım 5 801 44 4x2 modül - 8/10 modül  Yatay veya dikey kullanım 3,5” dokunmatik ekran için özel buat 2 892 79 Sızdırmaz buat 672 83 referanslı sıva altı dokunmatik ekranlara özel  olarak üretilmiştir Boyutlar : 108 x 118 mm Derinlik 50 mm Amb. Ref. Tıraş prizi buatı 5 801 55 671 59 referanslı Celest tıraş prizi içindir. Derinlik 50 mm Çoklu buatlar için bölümleyiciler Batibox örme duvar ve alçıpan sıva altı buatlara  montaj içindir Anahtar serileri için, sabitleme vidaları ile yatay  pozisyonda kullanılır. (sadece 71 mm sabitleme  merkezli buatlar) 10 800 71 40 mm derinlikteki buatlar için 10 800 72 50 mm derinlikteki buatlar için Kapaklar Sıva altı buatı birleştirme buatına çevirmek için ya da  var olan bir buatın üstünü örtmek için kullanılır. 20 801 80 Tekli buatlar için Ø 85 mm yuvarlak kapak 20 892 81 Tekli buatlar için 80x80 mm kare kapak Batibox ikili buatlar için kapaklar 10 801 82 İkili Batibox buatları için kapak Boyutlar: 155 x 85 mm  71 mm sabitleme merkezi Batibox TM örme duvarlar için sıva altı buatlar 801 41 + 801 99 2 x 801 41 801 42 2 x 801 08 (sırt sırta montaj) Kırmızı referanslar : Yeni ürünler YEN‹ YEN‹

Amb. Ref. Dökme beton için buatlar Birleştirilebilen buatlarBuatlar tek başına, panel üzerinde uygun  pozisyonda tutmak için veya sırt sırta montaj için  kullanılır, kalınlık 140, 160, 180, 200 mmdir. Çoklu buatlar elde etmek için, buatlar yanyana  birleştirilebilir. 50 819 41 Tekli Derinlik 58 mm. (vidalarla temin edilmez)  Yanyana birleştirmek mümkündür. Mekanizmalar 801 60 referanslı montaj halkası  kullanılarak monte edilir. 4 x Ø 20 mm ICTA kondüit girişi 2 x Ø 25 mm karşılıklı IRL kondüit girişi 5 819 42 İkili Derinlik 58 mm Mekanizmalar buatla temin edilen  vidalar vasıtasıyla monte edilir. Yatay ya da dikey olarak kullanılabilir. Kondüit girişi : ICTA için 6 x Ø 20 mm ve  2 x Ø 25 mm IRL için karşılıklı 4 x Ø 25mmTekli buatMontaj; - 819 72 referanslı montaj/boşluk kapağı ile sadece  ahşap kasalara monte edilebilir. - 819 71 referanslı montaj kapağı kullanılarak yan  yana montaj mümkündür. 819 60 referanslı montaj halkası sayesinde anahtar  serilerinin vidalı ya da tırnaklı montajı mümkündür. 50 819 40 Tekli – Derinlik 58 mm Amb. Ref. Montaj aksesuarları Dökme beton buat kapakları 20 819 71 819 40/ 41 referanslı buatlar için  sabitleme kapağı Sabitleme merkezleri 86 mm ya da  100 mm olan buatlarda  yan yana montaj için kullanılır 20 819 72 Montaj / boşluk kapağı,  sırt sırta montajda boşluk için ya da  ahşap kasalarda montaj için kullanılır.  Aksesuarlar Montaj halkası 20 819 60 819 40/ 41 referanslı tekli buat için  Ø 64 mm montaj halkası. Vidalı olarak temin edilir.  Vidalı montaj için kullanılır. Batibox TM dökme beton için buatlar 819 41 + 819 60 + 819 90 819 41 x 2 67122 referanslı önceden sonlandırılmış priz ile  81942 Teknik özellikler (bkz. s. 387)

Batibox TM dökme beton için buatlar n  Genel kurallar n  Montaj prensipleri 819 41 / 42 referanslı buatlarla   doğrudan montaj n  Anahtar priz montaj prensipleri Tekli buata montaj Aynı çoklu buata montaj (yatay ya da dikey olarak) 819 41 referanslı buatla       uygun pozisyonda tutarak montaj Sırt sırta montaj Ref. 819 40/ 41 + 819 60 Ref. 819 42 819 41 referanslı buatlar sırt sırta bağlı 819 41 referanslı buat sadece duvardan  aydınlatma buatı için 81941 referanslı buat ikili kullanılmış Ref. 819 42 819 60 referanslı montaj  halkası ile İkili buat ile 2 x 819 41 + 2 x 819 60 819 60 referanslı montaj  halkası ile 110 - 200 mm  160 - 200 mm 160 - 200 mm
