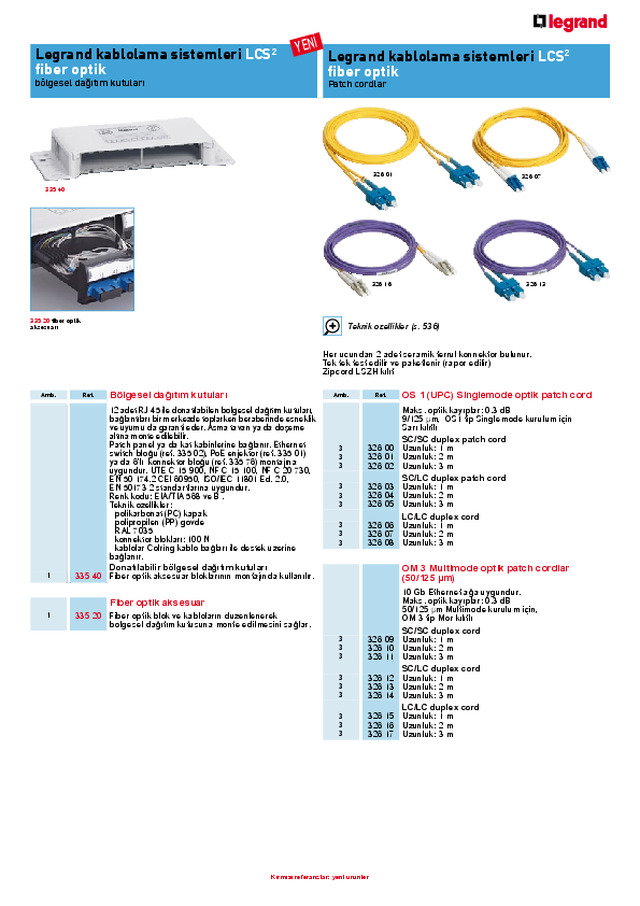

Fiber optik Bölgesel dağıtım kutuları Patch Cordlar

Amb. Ref. Bölgesel dağıtım kutuları 12 adet RJ 45 ile donatılabilen bölgesel dağıtım kutuları,  bağlantıları bir merkezde toplarken beraberinde esneklik  ve uyumu da garanti eder. Asma tavan ya da döşeme  altına monte edilebilir.  Patch panel ya da kat kabinlerine bağlanır. Ethernet  switch bloğu (ref. 335 02), PoE enjektör (ref. 335 01)  ya da 6'lı  konnektör bloğu (ref. 335 76) montajına  uygundur. UTE C 15-900, NF C 15-100, NF C 20-730,  EN 50-174.2 CEI 60950, ISO/IEC 11801 Ed. 2.0,   EN 50173-2 standartlarına uygundur. Renk kodu: EIA/TIA 568 ve B .  Teknik özellikler: - polikarbonat (PC) kapak - polipropilen (PP) gövde - RAL 7035 - konnektör blokları: 100 N - kablolar Colring kablo bağları ile destek üzerine  bağlanır.donatılabilir bölgesel dağıtım kutuları 1 335 40 Fiber optik aksesuar bloklarının montajında kullanılır. Fiber optik aksesuar 1 335 20 Fiber optik blok ve kabloların düzenlenerek  bölgesel dağıtım kutusuna monte edilmesini sağlar. Amb. Ref. oS 1 (UPC) Singlemode optik patch cord Maks. optik kayıplar: 0.3 dB  9/125  µm,  OS1 tip Singlemode kurulum için Sarı kılıflıSC/SC duplex patch cord 3 326 00 Uzunluk: 1 m 3 326 01 Uzunluk: 2 m 3 326 02 Uzunluk: 3 m SC/lC duplex patch cord 3 326 03 Uzunluk: 1 m 3 326 04 Uzunluk: 2 m 3 326 05 Uzunluk: 3 m lC/lC duplex cord 3 326 06 Uzunluk: 1 m 3 326 07 Uzunluk: 2 m 3 326 08 Uzunluk: 3 m om 3 multimode optik patch cordlar  (50/125 µm) 10 Gb Ethernet ağa uygundur.  Maks. optik kayıplar: 0.3 dB  50/125  µm Multimode kurulum için,  OM 3 tip Mor kılıflıSC/SC duplex cord 3 326 09 Uzunluk: 1 m 3 326 10 Uzunluk: 2 m 3 326 11 Uzunluk: 3 m SC/lC duplex cord 3 326 12 Uzunluk: 1 m 3 326 13 Uzunluk: 2 m 3 326 14 Uzunluk: 3 m lC/lC duplex cord 3 326 15 Uzunluk: 1 m 3 326 16 Uzunluk: 2 m 3 326 17 Uzunluk: 3 m Her ucundan 2 adet seramik ferrul konnektör bulunur. Tek tek test edilir ve paketlenir (rapor edilir) Zipcord LSZH kılıf Teknik özellikler (s. 536) 335 40 335 20  fiber optik  aksesuarı 326 01 326 07 326 16 326 13 Legrand kablolama sistemleri  LCS 2   fiber optik bölgesel dağıtım kutuları Legrand kablolama sistemleri  LCS 2   fiber optik patch cordlar kırmızı referanslar: yeni ürünler YENİ

330 70 330 65 Legrand kablolama sistemleri  LCS 2   fiber optik patch cordlar Legrand kablolama sistemleri  LCS 2   fiber optik Amb. Ref. om 2 multimode fiber optik patch cordlar  (50/125 µm) Maks. optik kayıplar: 0.3 dB  50/125  µm, OM 2 tip Multimode kurulum için  TuruncuSt/St duplex cord 3 330 80 Uzunluk: 1 m 3 330 81 Uzunluk: 2 m 3 330 82 Uzunluk: 3 m SC/SC duplex cord 3 330 69 Uzunluk: 1 m 3 330 70 Uzunluk: 2 m 3 330 71 Uzunluk: 3 m St/SC duplex cord 3 330 72 Uzunluk: 2 m 3 330 73 Uzunluk: 3 m lC/lC duplex cord 3 330 61 Uzunluk: 2 m SC/lC duplex cord 3 330 75 Uzunluk: 1 m 3 330 63 Uzunluk: 2 m 3 330 76 Uzunluk: 3 m lC/St duplex cord 3 330 65 Uzunluk: 2 m om 1 multimode fiber optik patch cordlar   (62.5/125 µm) Maks. optik kayıplar: 0.3 dB 62.5/125  µm, OM 1 tip Multimode kurulum için TuruncuSC/SC duplex patch cordlar 3 331 51 Uzunluk: 1 m 3 331 52 Uzunluk: 2 m 3 331 53 Uzunluk: 3 m St/SC duplex patch cordlar 3 331 57 Uzunluk: 1 m 3 331 58 Uzunluk: 2 m lC/SC duplex patch cordlar 3 330 77 Uzunluk: 1 m 3 330 62 Uzunluk: 2 m 3 330 78 Uzunluk: 3 m Sipariş üzerine yapılabilen fiber optikler n  331 93 referanslı kit ile sonlandırma konnektör tipleri- ST konnektör : Helis (burgulu) form,     bayonet tip rakor ile     "bastır-çevir" kilitleme - SC konnektör :  Dörtgen form,  "bastır-çek" sistemi ile kilitleme.        Çok sayıda aktif cihaza uygun      ISO/IEC 11801 ve EN 50173     standartları içerisinde tavsiye edilir - LC konnektör:  Dörtgen form,  klipsli kilitleme, normal bir konnektöre     göre iki kere daha küçük teknik özellikler-  sonlandırma kiti 900 µm'luk fiber patch cordların konnektörlere  bağlantısını sağlar - bir bağlantının ortalama kaybı: 0,3 dB-  yüksek hızdaki sistemlere mükemmel uyum sağlar: 50/125 µm  konnektör ile 10 Gigabits Ethernet sağlanır - çalışma ısısı: 0 °C ila 65 °Cavantajlar:- yüksek kaliteli sonlandırma- cilalama gerektirmez: konnektörler fabrikada cilalanmıştır- hiçbir şekilde Epoxy tip yapışkan gerektirmez- bağlantı çok kolay gerçekleştirilir-  karışık ve sürekli tüketilen aletler gerekmez: çok hızlı bir şekilde  sonlandırma gerçekleştirilebilinir - taşıması kolay ve pratik kit- Multimodee veya singlemode fiberlerin sonlandırılması yapılabilir Hızlı sonlandırmanın 6 ana etabı 1. etap: fiber patch cordun soyulması 2. etap: fiberin ayrılması 3. etap: fiberin kontrolü 4. etap: fiberin birleştirilmesi 5. etap: fiberin hizalanması 6. etap: konnektörün sonlandırılması bkz s. 531
