Switch sensörler

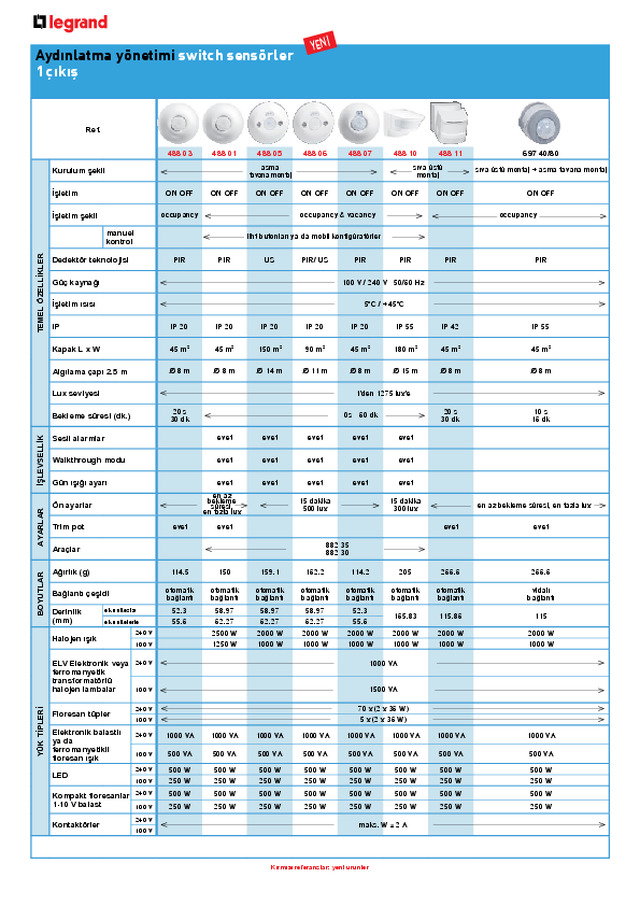

Aydınlatma yönetimi  switch sensörler 1 çıkış Ref. 488 03 488 01 488 05 488 06 488 07 488 10 488 11 697 40/80 TEMEL ÖZELLİKLER Kurulum şekli asma  tavana montaj sıva üstü  montaj İşletim ON-OFF ON-OFF ON-OFF ON-OFF ON-OFF ON-OFF ON-OFF ON-OFF İşletim şekli  occupancy occupancy & vacancy occupancy manuel  kontrol - - - Dedektör teknolojisi PIR PIR US PIR/ US PIR PIR PIR PIR Güç kaynağı  100 V / 240 V - 50/60 Hz İşletim ısısı -5°C / +45°C IP IP 20 IP 20 IP 20 IP 20 IP 20 IP 55 IP 42 IP 55 Kapak L x W 45 m 2 45 m 2 150 m 2 90 m 2 45 m 2 180 m 2 45 m 2 45 m 2 Algılama çapı 2.5 m Ø 8 m Ø 8 m Ø 14 m Ø 11 m Ø 8 m Ø 15 m Ø 8 m Ø 8 m Lux seviyesi 1’den 1275 lux’e Bekleme süresi (dk.) 20 s 30 dk 20 s 30 dk 10 s  16 dk İŞLEVSELLİK    Sesli alarmlar - evet evet evet evet evet - - Walkthrough modu - evet evet evet evet evet - - Gün ışığı ayarı - evet evet evet evet evet - - AYARLAR Ön ayarlar 15 dakika  500 lux 15 dakika 300 lux Trim pot evet evet - - - - evet evet Araçlar - 882 35  882 30 - - BOYUTLAR Ağırlık (g) 114.5 150 159.1 162.2 114.2 205 266.6 266.6 Bağlantı çeşidi otomatik bağlantı otomatik bağlantı otomatik bağlantı otomatik bağlantı otomatik bağlantı otomatik bağlantı otomatik bağlantı vidalı bağlantı Derinlik (mm) ek ünitesiz 52.3 58.97 58.97 58.97 52.3 165.83 115.86 115 ek ünitelerle 55.6 62.27 62.27 62.27 55.6 YÜK TİPLERİ Halojen ışık - 2500 W 2000 W 2000 W 2000 W 2000 W 2000 W 2000 W - 1250 W 1000 W 1000 W 1000 W 1000 W 1000 W 1000 W ELV Elektronik veya ferromanyetik  transformatörlü  halojen lambalar 1000 VA 1500 VA Floresan tüpler 70 x (2 x 36 W) 5 x (2 x 36 W) Elektronik balastlı  ya da  ferromanyetikli  floresan ışık 1000 VA 1000 VA 1000 VA 1000 VA 1000 VA 1000 VA 1000 VA 1000 VA 500 VA 500 VA 500 VA 500 VA 500 VA 500 VA 500 VA 500 VA LED 500 W 500 W 500 W 500 W 500 W 500 W 500 W 500 W 250 W 250 W 250 W 250 W 250 W 250 W 250 W 250 W Kompakt floresanlar  1-10 V balast 500 W 500 W 500 W 500 W 500 W 500 W 500 W 500 W 250 W 250 W 250 W 250 W 250 W 250 W 250 W 250 W Kontaktörler maks. W ≤ 2 A 240 V 100 V 240 V 100 V 240 V 100 V 240 V 100 V 240 V 100 V 240 V 100 V 240 V 100 V liht butonları ya da mobil konfigüratörler 0s - 60 dk en az bekleme süresi, en fazla lux en az  bekleme  süresi,  en fazla lux sıva üstü montaj + asma tavana montaj YEN‹ Kırmızı referanslar: yeni ürünler

Aydınlatma yönetimi  switch sensörler 1 çıkış 488 72 488 68 RJ 45 konnektörler Teknolojiler (bkz. s. 557) Haziran 2011’de satışa hazır. 882 30 488 13 882 35 Amb. Ref. Tavan sensörleri Montaj tırnaklarıyla tavana direkt montaj ya da 50 mm derinlikteki Batibox sıva altı buatlarıyla kurulum.Algılama alanı 45 m²  Ø 8 m  2 dedektör arasındaki maks. uzaklık: 6 m  Bekleme modunda tüketim: 0,4 W  1 488 03 360º PIR tavana montajlı switch sensör, occupancy  modu, otomatik bağlantı  Tüm yükler 8,5 A – 240 V  1 488 01 360º PIR tavana montajlı switch sensör, occupancy  & vacancy modu (liht butonu ya da konfigürasyon  aleti ile müdahale), otomatik bağlantı Tüm yükler 10 A – 240 V   1 488 07 360º PIR tavana montajlı switch sensör, occupancy  & vacancy modu (liht butonu ya da konfigürasyon  aleti ile müdahale), otomatik bağlantı Tüm yükler 8,5 A – 240 VAlgılama alanı 90 m²  Ø 11 m  2 dedektör arasındaki maks. uzaklık: 10 m Bekleme modunda tüketim: 0,8 W Tüm yükler 8,5 A – 240 V  1 488 06 360º DUAL tavana montajlı switch sensör,  occupancy & vacancy modu, (liht butonu ya da  konfigürasyon aleti ile müdahale), otomatik bağlantı Algılama alanı 150 m²  Ø 14 m  2 dedektör arasındaki maks. uzaklık: 12 m Bekleme modunda tüketim: 0,8 W Tüm yükler 8,5 A – 240 V  1 488 05 360º US tavana montajlı switch sensör, occupancy &  vacancy modu, (liht butonu ya da konfigürasyon aleti  ile müdahale), otomatik bağlantı  Kapalı alan köşe sensörleri Montaj ayaklarıyla birlikte temin edilir.Algılama alanı  45 m²  Ø 8 m 2 dedektör arasındaki maks. uzaklık: 6 m Bekleme modunda tüketim: 0,4 W Tüm yükler 8,5 A – 240   1 1 488 11 488 13 170º PIR köşeye montajlı switch sensörler occupancy modu, otomatik bağlantı  180º PIR köşeye montajlı switch sensörler, oynar başlıklı - IP 42 Uzun mesafeli yerler (örneğin koridor) veya yüksek tavanlı yerler (örneğin depo) için uyarlanmıştır. Ön mesafe sınırı 30 m Güç tüketimi 0.4 W (beklemede) Otomatik bağlantı. Amb. Ref. Açık alan sensörleri Algılama alanı 45 m² Gri  Ø 8 m - IP 55  1 697 40 360º PIR açık alan switch sensör  Occupancy moduKapsama şekli kurulum süresince ayarlanabilir  1 697 80 360º PIR açık alan switch sensör Occupancy moduKapsama şekli kurulum süresince ayarlanabilirAlgılama alanı 180 m²  Ø 15 m - IP 55 Maks. alan : 15m Bekleme modunda tüketim : 0,4 W Tüm yükler 8,5 A – 240 V  1 488 10 270º PIR açık alan switch sensöroccupancy & vacancy modu, (liht butonu ya da  konfigürasyon aleti ile müdahale), otomatik bağlantı  Konfigürasyon aletleri Tüm dedektörlerin ön ayarları fabrikada  yapılmaktadır -ışık seviyesi: 500 lux tavan montajında, 300 lux sıva  üstü montajda -bekleme süresi: 15 dakika ve walkthrough  fonksiyonu aktif halde Konfigürasyon aletleri, önceden ayarlamaya ve  agılama hassasiyetinin tekrar ayarlanmasına izin  verir.  1 882 35 Programlama, cihaz üzerindeki butonlardan adım  adım yapılır  1 882 30 Ekrandan dijital programlama  Anlık program kontrolü  Her dedektörün mevcut ayarının gösterilmesini  sağlar  Mevcut ayarları kaydetme ve onları başka bir  dedektörde kullanabilme seçeneği vardır. RJ 45-BUS/SCS konnektörler BUS/SCS kablolamasını kullanarak, dedektörlerin ve  kontrollerin direkt bağlantısını sağlar  1 488 72 Erkek konnektör  1 488 73 Dişi konnektör RJ 45 doubler (çiftleyici) 10 488 68 Kontrolörlerin giriş sayısını iki katına çıkarmaya izin  verir. Beyaz YEN‹ Kırmızı referanslar: yeni ürünler
