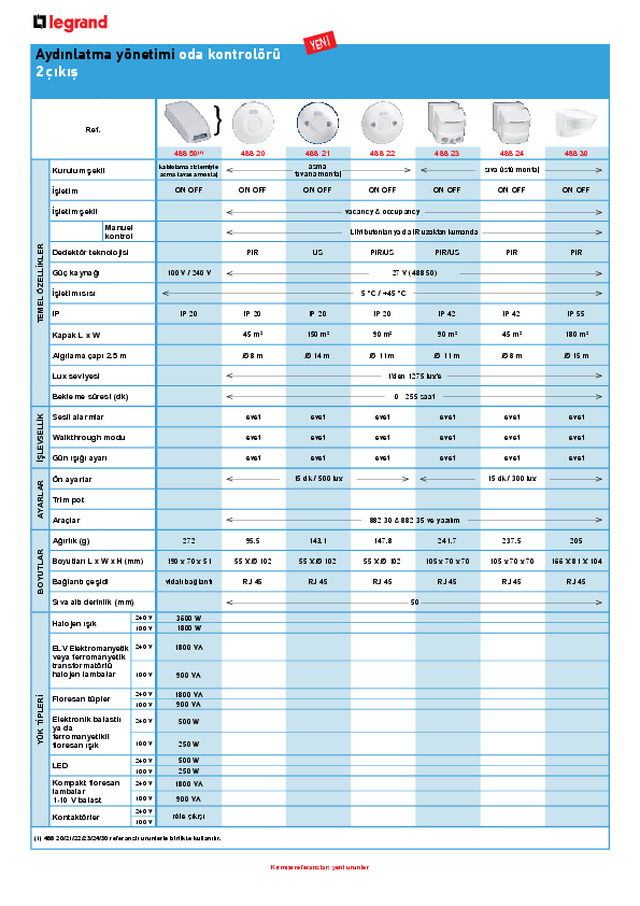

Aydınlatma yönetimi  oda kontrolörü 2 çıkış Ref. 488 50 (1) 488 20 488 21 488 22 488 23 488 24 488 30 TEMEL ÖZELLİKLER Kurulum şekli kablolama sistemiyle  asma tavana montaj asma  tavana montaj sıva üstü montaj İşletim ON-OFF  ON-OFF ON-OFF ON-OFF ON-OFF ON-OFF ON-OFF İşletim şekli  - vacancy & occupancy Manuel  kontrol - Liht butonları ya da IR uzaktan kumanda Dedektör teknolojisi - PIR US PIR/US PIR/US PIR PIR Güç kaynağı  100 V / 240 V 27 V (488 50) İşletim ısısı -5 °C / +45 °C IP IP 20 IP 20 IP 20 IP 20 IP 42 IP 42 IP 55 Kapak L x W - 45 m 2 150 m 2 90 m 2 90 m 2 45 m 2 180 m 2 Algılama çapı 2.5 m - Ø 8 m Ø 14 m Ø 11 m Ø 11 m Ø 8 m Ø 15 m Lux seviyesi - 1’den 1275 lux’e Bekleme süresi (dk) - 0 - 255 saat İŞLEVSELLİK    Sesli alarmlar - evet evet evet evet evet evet Walkthrough modu - evet evet evet evet evet evet Gün ışığı ayarı - evet evet evet evet evet evet AYARLAR Ön ayarlar - 15 dk / 500 lux 15 dk / 300 lux Trim pot - - - - - - - Araçlar - 882 30 & 882 35 ve yazılım BOYUTLAR Ağırlık (g) 272 95.5 143.1 147.8 241.7 237.5 205 Boyutları L x W x H (mm) 190 x 70 x 51 55 X Ø 102 55 X Ø 102 55 X Ø 102 105 x 70 x 70 105 x 70 x 70 166 X 81 X 104 Bağlantı çeşidi vidalı bağlantı RJ 45 RJ 45 RJ 45 RJ 45 RJ 45 RJ 45 Sıva altı derinlik (mm) - 50 YÜK TİPLERİ Halojen ışık 3600 W - - - - - - 1800 W - - - - - - ELV Elektromanyetik  veya ferromanyetik  transformatörlü  halojen lambalar 1800 VA - - - - - - 900 VA - - - - - - Floresan tüpler 1800 VA - - - - - - 900 VA - - - - - - Elektronik balastlı  ya da  ferromanyetikli floresan ışık 500 W - - - - - - 250 W - - - - - - LED 500 W - - - - - - 250 W - - - - - - Kompakt floresan  lambalar  1-10 V balast 1800 VA - - - - - - 900 VA - - - - - - Kontaktörler röle çıkışı - - - - - - (1) 488 20/21/22/23/24/30 referanslı ürünlerle birlikte kullanılır. 240 V100 V 240 V 100 V 240 V100 V 240 V 100 V 240 V100 V 240 V 100 V 240 V100 V } Kırmızı referanslar: yeni ürünler YEN‹

Aydınlatma yönetimi  oda kontrolörü 2 çıkış 488 20 488 22 488 25 488 23 (oynar başlık) Teknolojiler (bkz. s. 557) Amb. Ref. Oda kontrolörü  Bir aydınlatma devresinin ya da 1 aydınlatma devresi  ve 1 A/C devresinin 2 farklı fazdan kontrolüne izin  verir.Her devreden dedektörlere ve liht butonlarına  bağlantı imkanıKablo tavası üzerinden tavana direkt bağlantı Kontrolör/dedektör çıkışına patch cord ile ya da RJ  45 kablosu ile ya da BUS/SCS kablosunun RJ 45  konnektöre bağlanmasıyla toplam 10 dedektöre  kadar (Ref. 488 20/21/22/30/24/23) bağlantı  yapılabilir.Güç kaynağı 100/240 V  1 1 1 488 50 488 51 488 52 2 girişli 2 çıkışlı 16 A oda kontrolörü 2 DALI çıkışlı ve dimlemeli Oda kontrolü 2 ayrı devre kontrolü için (aydınlatma ve fan). Vidalı  bağlantı 1-10V arası aydınlatma ve fan kontrolü yapabilen dimlemeli Oda kontrolörü. 2 ayrı devre kontrolü için. Vidalı bağlantıs SCS tavan sensörleri Montaj tırnaklarıyla (birlikte satılır) asma tavana direkt  montaj ya da 50 mm derinlikteki Batibox sıva altı  buatlarıyla kurulum mümkündür.  48850 referanslı kontrolöre patch cord ile ya da  RJ 45 kablosu ile ya da BUS/SCS kablosunun  RJ 45 konnektöre (Ref. 488 72) bağlanmasıyla  bağlantı gerçekleşirAlgılama alanı 45 m²  Ø 8 m 2 dedektör arasındaki maks. uzaklık : 6 mBekleme modunda tüketim : 0,2 WTüm yükler 10 A – 240 V  1 488 20 360º PIR tavana montajlı switch sensöroccupancy & vacancy modu (liht butonu ya da  konfigürasyon aleti ya da yazılım programı ile  müdahale)RJ 45 bağlantıAlgılama alanı 90 m²  Ø 11 m 2 dedektör arasındaki maks. uzaklık: 10 mBekleme modunda tüketim: 0,5 WTüm yükler 10 A – 240 V  1 488 22 360º DUAL SCS köşe sensörüoccupancy & vacancy modu, (liht butonu ya da  konfigürasyon aleti ya da yazılım programı ile  müdahale)RJ 45 bağlantısıAlgılama alanı 150 m²  Ø 14 m  2 dedektör arasındaki maks. uzaklık: 12 m Bekleme modunda tüketim: 0,5 W Tüm yükler 10 A – 240 V  1 488 21 360ºUS SCS tavana montajlı switch sensörü  occupancy & vacancy modu, (liht butonu ya da  konfigürasyon aletleri ya da yazılım programı ile  müdahale) RJ 45 bağlantı Amb. Ref. SCS köşe sensörleri  Montaj ayaklarıyla birlikte temin edilir.48850 referanslı kontrolöre patch cord ile ya da  RJ 45 kablosu ile ya da BUS/SCS kablosunun RJ  45 konnektöre (Ref. 4887 2) bağlanmasıyla bağlantı  gerçekleşir.Algılama alanı  45 m²  8 m - IP 42  2 dedektör arasındaki maks. uzaklık: 6 m Bekleme modunda tüketim: 0,2 W Tüm yükler 10 A – 240 V  1 1 488 24 488 25 180º PIR köşe switch sensörüoccupancy & vacancy modu, (liht butonu ya da  konfigürasyon aletleri ya da yazılım programı ile  müdahale)RJ 45 bağlantı180º PIR  köşe BUS sensörü, oynar başlıklı - IP 42Uzun mesafeli yerler (örneğin koridor) veya  yüksektavanlı  yerler (örneğin depo) için uyarlanmıştır.Ön mesafe sınırı 30 m Güç tüketimi 0.2 W  (beklemede) Otomatik bağlantı. RJ 45 girişli Algılama alanı 90 m²  11 m - IP 42 oynar başlıklı 2 dedektör arasındaki maks. uzaklık : 10 m Bekleme modunda tüketim : 0,2 W Tüm yükler 10 A – 240 V  1 488 23 180º DUAL SCS köşe sensörüoccupancy & vacancy modu, (liht butonu ya da  konfigürasyon aletleri ya da yazılım programı ile  müdahale)RJ 45 bağlantıAlgılama alanı 180 m²  15 m - IP 55 2 dedektör arasındaki maks. uzaklık: 15 m Bekleme modunda tüketim: 0,5 W Tüm yükler 10 A – 240 V  1 488 30 270º PIR SCS  köşe sensörü occupancy & vacancy modu, (liht butonu ya da  konfigürasyon aletleri ya da yazılım programı ile  müdahale) RJ 45 bağlantı YEN‹ Kırmızı referanslar: yeni ürünler 488 51 vidalı bağlantı RJ 45-BUS/SCS konnektörler BUS/SCS kablolamasını kullanarak, dedektörlerin ve  kontrollerin direkt bağlantısını sağlar  10 488 72 Erkek konnektör  10 488 73 Dişi konnektör RJ 45 doubler (çiftleyici) 10 488 68 Kontrolörlerin giriş sayısını iki katına çıkarmaya izin  verir. Sıva üstü montaj kutuları  5 488 74 Hareket dedektörlerinin beton tavana sıvaüstü  montajı için kullanılan montaj kutusu. 488 07 ve 488 20  referanslı dedektörler için.  5 488 75 Hareket dedektörlerinin beton tavana sıvaüstü  montajı için kullanılan montaj kutusu. 488 05/06 ve 488 21/22  referanslı dedektörler için. Haziran 2011’de satışa hazır.

Aydınlatma yönetimi teknolojileri n  Duvara montaj   Duvara montajlanan sensörler montaj kutuludur. Kolay ve  hızlı montaj için, montaj kutusu duvara yapışacak şekilde  sabitlenmeli ve kablolar, kablo bloğuna otomatik olarak  bağlanmalıdır. Sonra, sensör kısmı montaj kutusu üzerine  sabitlenir.  n  Tavana montaj   Tüm sensörler, tavan montajına izin veren destek sistemlerine  yerleştirilir. Sensörlerin birçoğu standart Avrupa tipi buatlarla  ( ∅ 65) uyumludur. Tavanın sensör kurulumuna uygun  olmaması durumunda bu buatın uygulanması önemlidir. Tek  bir referans her iki çeşit montaj için de geçerlidir. Gelişmiş konfigürasyonlar: Standart konfigürasyonlar için: Ref. 882 35 Ref. 882 30 - Zaman aralığı : 3, 5, 10, 15, 20 dk. - Lux seviyesi : 20, 100, 300, 500, 1000 lux - occupancy, occupancy walkthrough, vacancy  modları - PIR & US algılama hassasiyeti : düşük, orta,  yüksek, çok yüksek - Test modu Bu konfigürasyon aleti, sensörlerinizin daha  hassas ayarlarını yapmak için uygundur. - Zaman : 0 saniyeden 60 dakikaya - Lux : 1 lux / 1275 lux - Algılama modu: occupancy, occupancy  walkthrough, vacancy modları - PIR & US algılama hassasiyeti : düşük, orta,  yüksek, çok yüksek - Günışığı fonksiyonu, algılama çeşitleri seçeneği  (ilk algılama, devamlı algılama, retrigger), alarmlar  ve kalibrasyon gibi gelişmiş fonksiyonlara erişim  sağlar. - Aynı zamanda sensör parametrelerinin  yüklenmesine, bu parametrelerin dosyalara  kaydedilmesine ve kopyalanmasına izin verir. Ayarların yapılabilmasi için iki seçenek mevcuttur: n  Ayarlar Çoğu sensörde Smart Factory Set teknolojisi ile önceden yapılmış  fabrika ayarları mevcuttur ve kurulumdan sonra ayara ihtiyaç duyulmaz.  Ayar yapılması gerektiği durumlarda ise (son anda mobilyalarda     ya da demirbaşlarda değişim olması durumunda) algılama hassaslığı   ve bekleme süreleri görülecek alanın aktivite seviyelerine uygun  olmalıdır.  n  Oda kontrolörü  (2 çıkış) Oda kontrolörü, aydınlatma kontrol sisteminin önemli bir parçasıdır.  SCS sensörlere düşük voltajları iletir. Birçok sensör (10 sensöre  kadar) birleştirilebilir. Farklı uygulamalar için tek bir referans numarası  mevcuttur. 488 20 770 40/33 770 40/33 488 22 488 21 Ürün özellikleri Vidalı klemens bağlantı Tek bir tuşla manuel müdahale için yedek girişler SCS sensörler için 1 adet RJ 45 girişi Aydınlatma ve fan kontrolü için 16 A çıkışlar
