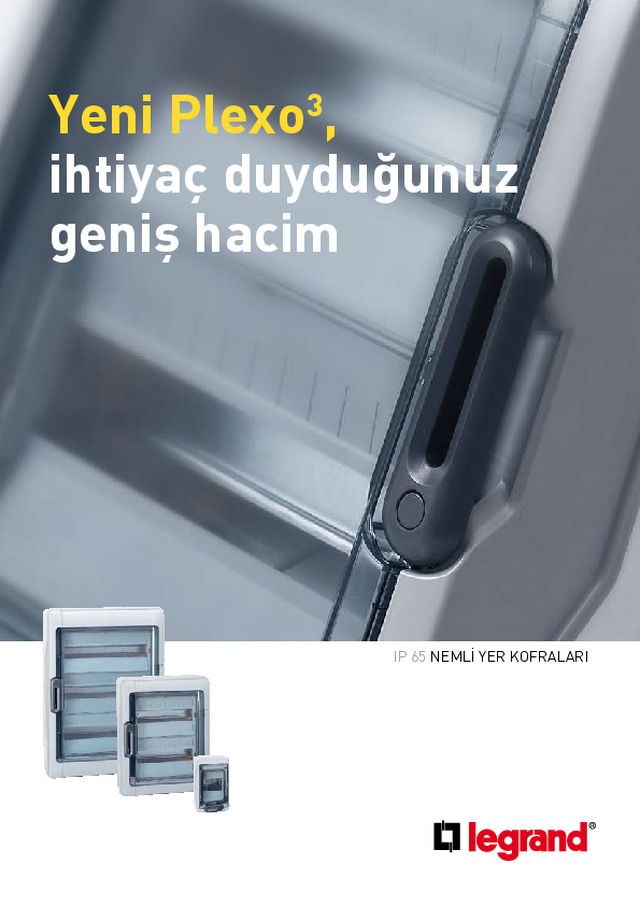

Yeni Plexo 3 ,  ihtiyaç duyduğunuz geniş hacim IP 65  NEMLİ YER KOFRALARI

PLEXO 3  -  KOLAYLIK  SAĞLAYAN  GENİŞ  HACİM 2 11 farklı boyutta kofra • 2 modülden 8 modüle kadar • 12 modüllü - 1 sıradan 3 sıraya kadar • 18 modüllü - 1 sıradan 4 sıraya kadar Kablolamada sınırlar yok: kofranın içinde geniş kablolama hacmi Geniş ürün yelpazesine sahip kofralar… Dağıtım klemensleri ayrıca satılır.

3 PLEXO 3  -  KOLAYLIK  SAĞLAYAN  GENİŞ  HACİM Kablo geçişleri ve kablo düzenlemeleri  için ideal alanlar 45 mm 150 mm …Her türlü konfigürasyonunuza uygun  Plexo 3  kofralar içine: 2 konumlu ray üzerine DPX şalter montaj Osmoz Ø221 mm kumanda butonları montajı için  düz örtü plakaları konulabilir. 38 mm Ray arkasındaki mesafe (derinlik ayarlı 2  pozisyonlu ray) Raylar arasındaki mesafe (kabloların  kolaylıkla geçişini sağlar) Yanlardaki mesafe

PLEXO 3  -  KOLAYLIK  SAĞLAYAN  GENİŞ  HACİM 4 Maksimum kolaylık ve modülerlik Kofrayı duvara sabitlerken… Kofralar duvara sabitlenmek için  bas-çıkar girişlerle donatılmıştır ve   2 şekilde sabitlenmektedir: Asarak sabitleme (ortada 1   noktadan, altta 2 noktadan). Dağıtım klemensleri ayrıca satılır.

5 PLEXO 3  -  KOLAYLIK  SAĞLAYAN  GENİŞ  HACİM Hızlı ve kolay montaj kofrayı duvara sabitlerken... Ayarlanabilir sabitleme noktaları   (4 noktadan). Sökülebilen örtü plakası : Her sıra için kolay bakım Raylar ayrı ayrı sökülebilir Kablolama kolaylığı için komple sökülebilir şasi Kofralar üstte ve altta yer alan terminal bloklar sayesinde kolayca sabitlenebilir

PLEXO 3  -  KOLAYLIK  SAĞLAYAN  GENİŞ  HACİM 6 Böylece kablolama alt  kısımdan ya da üst kısımdan  yapılabilir. Tamamen    ters çevrilebilir Kapı ve kofra tamamen ters çevrilebilir… Tüm seri için mevcut 18 modül 12 modül Bağlantı koruyucu Dağıtım klemensleri ayrıca satılır.

7 PLEXO 3  -  KOLAYLIK  SAĞLAYAN  GENİŞ  HACİM …güvenlik garantisi IP 65 nemli yer koruması ve IK 09 mekanik darbe dayınıklılığı sayesinde her türlü projede kullanılabilir. Mühürler, kapak ve örtü plaka  arasına ya da kapak ve kofra  arkasına yerleştirilebilir.Açma kolu anahtarlı kilitle donatılabilir. IP 65: Nemli yer ve UV ışınlara karşıdayanıklılık IK 09: Mekanik darbe dayanıklılığı (darbe dayanıklı polysytrene) Kapakla aynı seviyedeki açma kolu sayesinde darbelere karşı daha dayanıklı İyi bir kapama sağlamak için, çift kilitleme noktası

PLEXO 3  -  KOLAYLIK  SAĞLAYAN  GENİŞ  HACİM 8 Çok işlevli kablo bölmesi: maksimum değişkenlik …birleştirme kiti sayesinde IP 65 koruma sağlayan bu  birleştirme kiti, çok işlevli kablo  bölmesi ve kofra arasında ya da iki  kofra arasında kabloların yatay veya  dikey olarak geçişini sağlar.

9 PLEXO 3  -  KOLAYLIK  SAĞLAYAN  GENİŞ  HACİM Kablo doğrudan ISO rakorlardan geçirilebilir. El aleti gerektirmeden sabitlenebilir ve çıkarılabilir. Kablo bağlı haldeyken IP 65, IK 09 garantisi vardır. Standart kablo rakorlarına göre daha fazla kablo kapasitesi bulunur. Rakorlar kabloyu güvenli bir şekilde tutar. Zaman kazandıran akıllı aksesuarlar  Direk geçişe imkan veren sonlandırma tapaları Kablo girişlerine kablo rakorları da takılabilir (Ticari ve endüstriyel). Bas-çıkar kablo girişleri (ISO) Kapağı tutan menteşeler kablolara erişimi kolaylaştırır İçinden kabloların geçebildiği çeşitli ebatlardaki esnek rakorlar kofranın üstüneveya altına montajlanabilir Kofra üstünde ve altında bas-çıkar kablo girişleri mevcuttur Kablo rakorları ihtiyaca göre kullanılabilir

10 Plexo 3 IP 65 nemli yer kofraları, çok işlevli kablo bölmeleri ve aksesuarlar Kendiliğinden sönme: Sıcak tel deneyi 350 °C EN-60439-3 standardına uygun Nemli yer kofraları: IP 65- IK 09- Sınıf II Kofra ve kapı tamamen ters yöne çevrilebilir. İki veya daha fazla sırada, çıkartılabilir şasi ve örtü plakaları Modüler ürünler ve DPXler için iki konumlu ray Raylar arası 150 mm mesafe Modüler olmayan ürünlerin montajı için düz veya delikli montaj plakalarıyla donatılabilir. Kilitlenebilir kapı kolu, mühürlenebilir kapak ve örtü plakaları Darbeye dayanıklı polystyrene malzeme Kofra L750A açık gri, kapı R746A koyu gri renkte Terminal bloksuz olarak satılır. 6019 94 Adet Ref. 2-8 modüllü kofralar sıra sayısı modül sayısı 6 6019 32 1 2 (+1) 6 6019 94 1 4 6 6019 96 1 6 6 6019 98 1 8 Her sırası 12 modüllü kofralar sıra sayısı 5 modül boşluk kapağı sayısı 1 6018 31 1 1 1 6018 32 2 2 1 6018 33 3 2 Her sırası 18 modüllü kofralar sıra sayısı 5 modül boşluk kapağı sayısı 1 6018 35 1 1 1 6018 36 2 2 1 6018 37 3 3 1 6018 38 4 3 019 55 019 66 Adet Ref. Aksesuarlar Anahtarlı kilit 1 019 66 N° 850 Birleştirme kiti 2 019 67 IP 65 korunarak, kabloların iki kofra arasında ya da  çok işlevli kablo bölmesi arasında dikey ya da yatay  olarak geçmesini sağlar. Mühürleme kiti 1 019 68 Kapak için 2 adet mühürlenebilir bağlantı koruyucu  ve örtü plakası için 8 adet mühürlenebilir destek  içerir.Montaj ayakları 1 019 69 4 adet duvar montaj ayağı içerir. Boşluk plakası 20 019 61 5 modül genişliğinde, 1 modül veya 1/2 modül olarak   bölümlenebilir, gri R746AEsnek rakorlar 1 019 55 Paket, 2 Ø32 mm ISO  esnek rakor, 5 Ø25 mm ISO   esnek rakor ve 10Ø20 mm ISO  esnek rakor içerir.Düz örtü plakası 2 019 64 12 modül kofralar için 2 019 65 18 modül kofralar için Menteşeler 2 019 70 2’li menteşe seti, kofra arkasını kapağa bağlar. Çok işlevli kablo bölmesi Kapağı kofranın arkasına bağlayan menteşelerle  temin edilir. 12 ve 18 modül kofra ile kullanılabilir. (019 67  referanslı birleştirme kiti kullanılmalıdır). Kumanda butonları ve çeşitli aksesuarlarla kullanılır:  P17 16 A ve 32 A priz, sıva altı IP 55 Plexo ürünler,  osmoz ve kutu dibine DIN ray montajıDikey 1 019 17 2 sıralı kofralar için 1 019 18 3 sıralı kofralar için 6018 32 + 019 17 6018 32

11 Plexo 3 IP 65 nemli yer kofraları, çok işlevli kablo bölmeleri ve aksesuarlar   12 ve 18 modül kofralar n  Dikey çok işlevli kablo bölmesi n  Bas-çıkar kablo girişi sayısı n  Boyutlar 2, 4, 6 ve 8 modül kofralar A 48,5 78 C D B E B E A 48,5 89 D C Ref. Boyutlar (mm) A B C D E 6019 32 109 93 174 94 - 6019 94 115.6 128 200 120 - 6019 96 115.6 164 200 120 70 6019 98 115.6 200 200 120 106 Ref. Boyutlar (mm) A B C D E 6018 31 141 340 282 180 180 6018 32 161 340 432 330 180 6018 33 161 340 622 480 180 6018 35 141 448 282 180 288 6018 36 161 448 432 330 290 6018 37 161 448 622 480 290 6018 38 161 448 822 680 290 Ref. Boyutlar (mm)A B 019 17 137 432 019 18 137 622 Ref. Üst/alt Sol/sağ Ø20 mm Ø25 mm Ø32 mm Ø20 mm Ø25 mm Ø32 mm 6019 32 2 - - - - - 6019 94 2 1 - 2 - - 6019 96 4 1 - 2 - - 6019 98 6 1 - 2 - - 6018 31 7 2 2 - - 2 6018 32 13 2 2 - - 3 6018 33 13 2 2 - - 4 6018 35 12 2 3 - - 2 6018 36 13 4 3 - - 3 6018 37 13 4 3 - - 4 6018 38 13 4 3 - - 5 A B n  Esnek rakorlar Ref. Tip Her paketteki  esnek rakor  sayısı Ø Min. (mm) Max. (mm) 019 55 ISO 20  10 4 13 ISO 25  5 9 18 ISO 32  2 12 25
