Protodur Yalıtkanlı Harmonize İletkenler tpks_h05vu_h07v-u_h07v-r

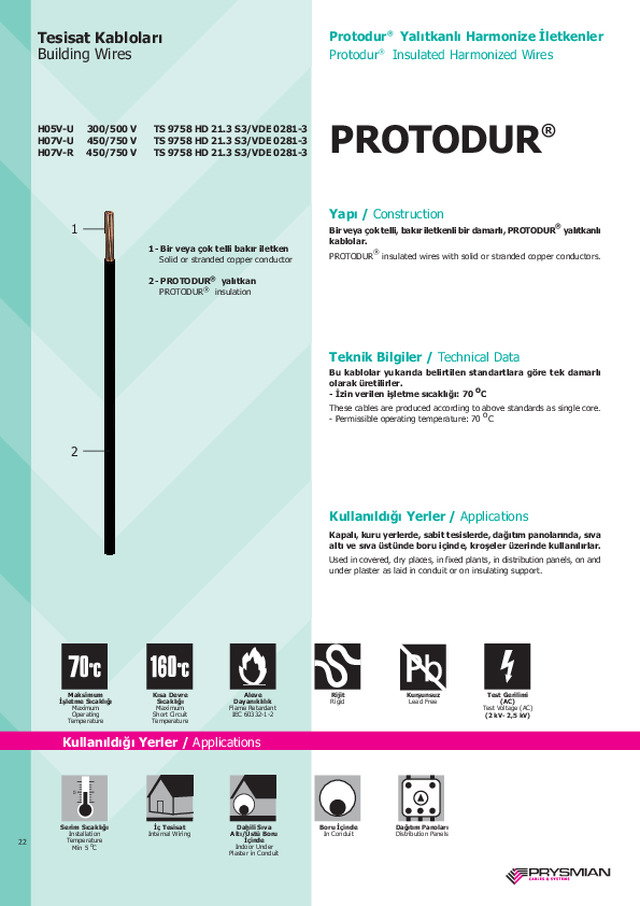

PROTODUR ® Protodur ®   Yalýtkanlý Harmonize Ýletkenler Protodur ®   Insulated Harmonized Wires Yapý / Construction Bir veya çok telli, bakýr iletkenli bir damarlý, PROTODUR ®  yalýtkanlý kablolar.PROTODUR ®  insulated wires with solid or stranded copper conductors. Kullanýldýðý Yerler / Applications Kapalý, kuru yerlerde, sabit tesislerde, daðýtým panolarýnda, sýva altý ve sýva üstünde boru içinde, kroþeler üzerinde kullanýlýrlar.Used in covered, dry places, in fixed plants, in distribution panels, on and under plaster as laid in conduit or on insulating support. 1- Bir veya çok telli bakýr iletken     Solid or stranded copper conductor 2- PROTODUR ®   yalýtkan     PROTODUR ®   insulation Tesisat Kablolarý Building Wires 22 1 2 H05V-U     300/500 V TS 9758 HD 21.3 S3/VDE 0281-3 H07V-U     450/750 V TS 9758 HD 21.3 S3/VDE 0281-3 H07V-R     450/750 V TS 9758 HD 21.3 S3/VDE 0281-3 Maksimum Ýþletme Sýcaklýðý Maximum Operating Temperature Kýsa Devre Sýcaklýðý Maximum Short Circuit Temperature Rijit Rigid Kurþunsuz Lead Free Dahili Sýva Altý/Üstü Boru Ýçinde Indoor Under Plaster in Conduit Daðýtým Panolarý Distribution Panels Ýç Tesisat Internal Wiring Kullanýldýðý Yerler / Applications Boru Ýçinde In Conduit Test Gerilimi (AC) Test Voltage (AC) (2 kV- 2,5 kV) Aleve Dayanýklýlýk Flame Retardant IEC 60332-1-2 0 Serim Sýcaklýðý Installation Temperature Min 5  o C Teknik Bilgiler / Technical Data Bu kablolar yukarýda belirtilen standartlara göre tek damarlý olarak üretilirler. - Ýzin verilen iþletme sýcaklýðý: 70 oCThese cables are produced according to above standards as single core. - Permissible operating temperature: 70 oC

NOT :   Akým taþýma kapasiteleri 30 ºC ortam sýcaklýðýnda geçerlidir. Current carrying capacities are valid at 30 ºC  ambient temperature. 23 H05V-U Teknik Özellikler / Technical Features    0,5       4,8      2    8,5 36 -   12   100      0,75       7,2   2,2     12   24,5 -   15   100 1       9,6   2,4     13   18,1 -   19   100 H07V-U    1,5     14,4   2,7     21   12,1   14,5   24   100    2,5     24,0   3,2     34   7,41 19,5   32   100 4     38,0   3,7     50   4,61    26   42   100 6     58,0   4,2     71   3,08    34   54   100   10     96,0   5,4   116   1,83    46   73   100 H07V-R   16   154,0   6,9   181   1,15    61   98   100   25   240,0   8,2   280     0,727    80 129   100   35   336,0   9,3   382     0,524    99 158   100   50   480,0 10,8   542     0,387   119 198 1000   70   672,0 12,4   745     0,268   151 245 1000   95   912,0 14,5   1010     0,193   182 292 1000     120 1152,0 15,9   1260     0,153   210 344 1000     150 1440,0 17,7   1575     0,124   240 391 1000     185 1776,0 19,8   1945       0,0991   273 448 1000     240 2304,0 22,8   2520       0,0754   320 528 1000 Nominal Kesit Rated Cross-section Bakýr faktörü Cu factor 1000 m Net aðýrlýk (yaklaþýk) Net weight (approx.) Kablo dýþ çapý (yaklaþýk) Overall diameter of cable (approx.) kg / km mm mm2 Sevk uzunluðu (yaklaþýk) Delivery length (approx.) m Akým taþýma kapasitesi Current carrying capacity in A A air conduit boru içinde havada H05V-U / H07V-U / H07V-R 300/500 V 450/750 V 450/750 V DIN VDE 0298-4 Tablo 3/2’de 15,5 A olarak verilmiþtir.    Given as 15,5 A in DIN VDE 0298-4 Table 3/2. Compliance RoHS 20 ºC’de iletken DA direnci Conductor DC resistance at 20 ºC
