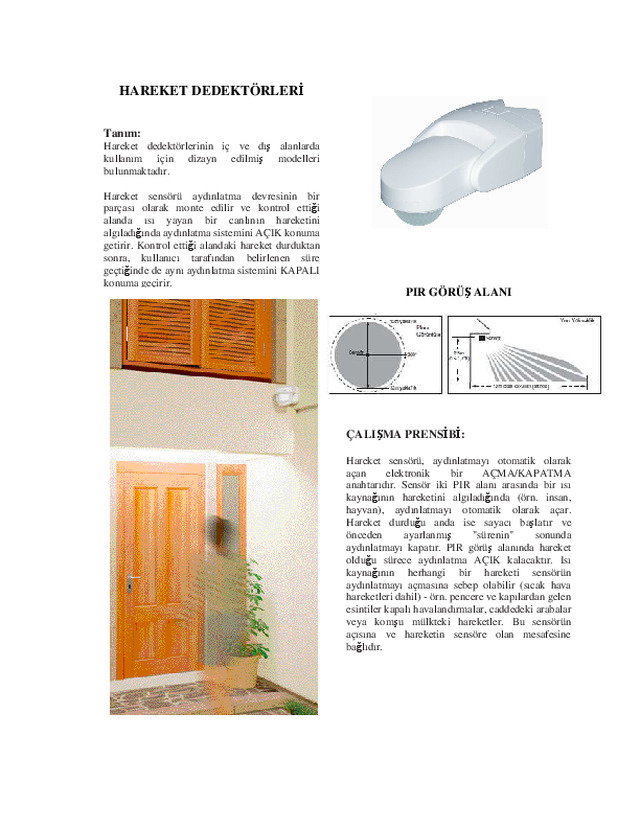

Hareket dedektörleri

                                                      ÇALIŞMA PRENSĐBĐ:    Hareket  sensörü,  aydınlatmayı  otomatik  olarak açan  elektronik  bir  AÇMA/KAPATMA  anahtarıdır.  Sensör  iki  PIR  alanı  arasında  bir  ısı kaynağının  hareketini  algıladığında  (örn.  insan, hayvan),  aydınlatmayı  otomatik  olarak  açar. Hareket  durduğu  anda  ise  sayacı  başlatır  ve önceden  ayarlanmış  "sürenin"  sonunda  aydınlatmayı  kapatır.  PIR  görüş  alanında  hareket olduğu  sürece  aydınlatma  AÇIK  kalacaktır.  Isı kaynağının  herhangi  bir  hareketi  sensörün  aydınlatmayı  açmasına  sebep  olabilir  (sıcak  hava hareketleri dahil) - örn. pencere ve kapılardan gelen esintiler kapalı havalandırmalar, caddedeki arabalar veya  komşu  mülkteki  hareketler.  Bu  sensörün açısına  ve  hareketin  sensöre  olan  mesafesine bağlıdır.    Tanım:  Hareket  dedektörlerinin  iç  ve  dış  alanlarda kullanım  için  dizayn  edilmiş  modelleri  bulunmaktadır.  Hareket  sensörü  aydınlatma  devresinin  bir parçası  olarak  monte  edilir  ve  kontrol  ettiği alanda  ısı  yayan  bir  canlının  hareketini algıladığında aydınlatma sistemini AÇIK konuma getirir.  Kontrol  ettiği  alandaki  hareket  durduktan sonra,  kullanıcı  tarafından  belirlenen  süre geçtiğinde de aynı aydınlatma sistemini KAPALI konuma geçirir.  PIR GÖRÜŞ ALANI  HAREKET DEDEKTÖRLERĐ

                                                                      Kurulum Đpuçları  Hareket dedektörü'nün çalıştırılması Ayarların kullanılması:  Hassasiyet,  ortam  ışığı  kontolü  ve  çalışma  süresi  hareket  dedektörü içerisinde bulunan ayar tuşları ile ayarlanır:   a-) Çalışma süresinin ayarlanması  Dedektörün  son  hareketi  algıladığı  andan  itibaren  devreyi  açık tutacağı  süreyi  ayarlamak  için  ‘zaman’  düğmesini  döndürün.  Süre uzunluğu,  ürün  özelliğine  göre  örneğin;  5  saniye  ile  20  dakika arasında herhangi bir zaman diliminde ayarlanabilir.   b-) Hassasiyet kontrolü   Bu  kontrol  algılama  aralığının  6m  yarıçap  ile  12m  yarıçap  arasında maksimum 2.5m yükseklikte ayarlanmasını sağlar. Eğer ünite HVAC ya  da  başka  kızılötesi  kaynaklar(insan  dışında)  tarafından aktifleştiriliyorsa, hassasiyeti azaltmak işe yarayabilir.     c-) Ortam ışığı kontolü  Bu  kontrol  sensörün  daha  aydınlık  ortamlarda  açık  kalabilmesini  ya da  sadece  düşük  ışık  seviyelerinde  çalışmasını  sağlar.  Đdeal  olarak alacakaranlıkta  veya  sensör  ve  ışıkların  çalışması  beklenen  şartlarda ayarlanmalıdır.    d-) Alacakaranlıktan şafağa ayarı  Bu  işaret  sensörünüzün  alacakaranlıkta  çalışmaya  başlayıp,  şafakta çalışmayı durdurmaya ayarlamak için yaklaşık pozisyonu gösterir. Bu sadece  bi,r  başlangıç  noktasıdır  ve  ihtiyaçlarınıoza  göre  farklılık gösterebilir.

                                                                         Hareket  dedektörlerinin,  dış  ortamlarda  kullanımı  için  üretilmiş;  IP  korumalı,  suya  ve toza  karşı  dayanıklı,  tavana,  duvara,  iç  ve  dış köşelere monte edilebilen tipleri de mevcuttur.  KONUM SEÇĐMĐ  Montajdan önce sensörün uygun hedefleri izlemesi için en uygun konumu seçin.  Aksesuarlarla montaj seçenekleri  Kurulumun yapılacağı yer nasıl seçilmelidir?    Hareket dedektörleri, iç ortamlarda merdiven geçişlerinde ve koridorlarda tavana monte edilebilir.  Hareket  dedektörü,  gözlenecek  alan  optimum  olarak kapsanacak  şekilde  tavana  yerleştirilmelidir.  Hareket dedektörü  mümkünse  insanların  yürüdüğü  yönün kenarına yerleştirilmelidir.

                                                           MONTAJ TALĐMATLARI:    Uyarı: Yangın, elektrik şoku ya da ölüm gibi istenmeyen durumlardan kaçınmak için sigortadan  elektriği  kesin.  Kablo  bağlantılarını  yapmadan  önce  gücün  KAPALI olduğundan emin olun.  NOT: Montaj pozisyonunu seçerken, seçilen pozisyonun taban montaj şeklinin vidasına erişime izin verdiğinden emin olun.  Yatay ve Dikey yüzey montajı  1. Bir tornavida ile yandan üzerine bastırarak standart taban montaj yapısını       çıkartın.(Şek.1) 2. Montaj pozisyonu seçildikten ve kablolama yapıldıktan sonra, standart tabanın içinden       kablolar geçecek şekilde silikon conta kesilerek içinden geçirilmelidir. (Şek.2) 3. Bu işlemin ardından taban montajı, sağlanan yuvalar kullanılarak ve iki vida ile      emniyete alınarak yüzeye sabitlenebilir. (Şek.2) 4. Bu noktada kablolar, terminal bloğunda sonlandırılabilir. (Şek.3) 5. Sensör, taban ile aynı hizaya getirilip itilir. (Şek.4)

                                                              Đ ç veya Dış köşe montajı   1. Pozisyon seçtikten ve kablolamayı yaptıktan sonra, kablolama tırnak deliğini çıkartın,       köşebenti koblolaların üzerine yerleştirin ve kabloları içinden geçirin, yönün doğru       olduğundan emin olun (ok yukarı doğru) ve sağlanan yuvalı tırnaklar ile yerine       vidalayın. (Şek.5) 2. Bir tornavida ile standart tabanı yerinden çıkartın. (Şek.1) 3. Standart taban köşebent üzerine kaydırılabilir, kablo silikon conta kesilerek içinden      geçirilmelidir. (Şek.2) 4. Bu işlemin ardından taban, sağlanan yuvalar kullanılarak ve iki vida ile emniyete      alınarak köşebente sabitlenebilir. (Şek.5) 5. Bu noktada kablolar, terminal bloğunda sonlandırılabilir. (Şek.2) 6. Sensör taban ile aynı hizaya getirilip üzerine itilir(Şek.5)  Maskeleme Parçaları (Şek.6): Đstenmeyen alanlar ve enterferans kaynakları, sunulan maskeleme parçaları takılarak algılama aralığının dışında kalacak şekilde maskelenebilir.  Tavan  Montajı  (Şek.  7):  Duvar  montajına  ek  olarak  hareket  sensörü,  duvar  aparatını  tavana vidalayıp sensörü yere bakacak şekilde döndürmek suretiyle tavana monte edilebilir.  Đ lk Kurulum & Çalıştırma:    1. Üniteye güç verildikten sonra, ünitenin ısınması ve kendiliğinden otomatik       moda geçmesi yaklaşık 40 saniye sürecektir. 2. "SÜRE" kontrolünü minimuma (-) ve "IŞIK" kontrolünü maksimuma (+)       getirin. 3. Işık yanana kadar sensörün önünde yürüyün. Böylece sensörün çalışıp      çalışmadığı ve görüş alanı kontrol edilecektir.     Işık yandıktan sonra yeni bir pozisyona geçin ve ışık sönene kadar hareketsiz       durun (yakl. 3 saniye), tekrar ışık yanana kadar hareket edin. 4. 3. adımı tekrarlayın ve optimum görüş alanı elde edilene kadar sensör açısını        ayarlayın. 5. "SÜRE" ve "IŞIK" kontrollerini OTOMATĐK çalışma için dilediğiniz      pozisyonlara getirin. 6. OTOMATĐK MOD'dayken, güç iki kez hızlı bir şekilde AÇILIP       KAPATILARAK ünite MANUEL ÇALIŞMAYA ayarlanabilir. Bu durumda      ışık, altı saate kadar sürekli olarak açık kalacaktır. 7. Bu moddayken, sensörün kontrollerinde yapılan ayarlar etkisiz olacaktır. 8. Ünite altı saat sonra veya istendiği takdirde daha önce güç bir kez AÇILIP      KAPATILARAK OTOMATĐK MODA geri dönecektir.

                                                        Sorun Giderme:  1. Ünite çalışmıyor/Işıklar yanmıyor  - Üniteye AC gücünün ulaştığından emin olmak için üniteye giden kabloları kontrol edin. - Ünite kablo bağlantılarının doğru kurulduğundan emin olmak için, ünite ile güç kaynağı    arasındaki kablo bağlantısını kontrol edin. - Ortam ışığı kontrolünün dilediğiniz seviyeye ayarlanıp ayarlanmadığını kontrol edin.   2. Dedektör tıklıyor, ancak çalışmıyor  - Lambaların patlak olup olmadığını kontrol edin. - Lambaların duylarına sıkıca yerleşip yerleşmediğini kontrol edin.   3. Işıklar hızlı bir şekilde yanıp sönüyor  - Işığın ve ısının dedektöre geri yansıtılmadığından emin olun. Koruma dokusunda beyaz       veya yansıtıcı yüzey olup olmadığını kontrol edin. - Dedektörün soğuk havalarda daha hassas olduğunu unutmayın.   4. Işıklar açık kalıyor  - Ampul duyları doğrudan güç kaynağına bağlanmış olabilir. - Kablolama şemasını tekrar kontrol edin -Süreyi minimuma ayarlayın. - Ünitenin sağlam bir nesneye düzgün bir şekilde sabitlenmiş olduğundan ve görüş       alanında hareket dal v.s. olmadığından emin olun. - Dedektörün ısıtıcı çıkışları, arabalar v.s. gibi serbest hareket eden bir ısı kaynağı      tarafından etkinleştirilmediğinden emin olun.   5. Işıklar fırtına sırasında açılıyor  - Uygunsuz hava koşulları ve sıcaklıklar, ünitede istenmeyen çalışmalara yol açabilir. - Ünitenin korunaklı bir konuma monte edilmesiyle bu minimuma indirgenebilir.   6. Bakım ve onarım  - Üniteyi tamir etmeye çalışmayın, aksi takdirde garanti ortadan kalkacak ve yaralanma       tehlikesi doğacaktır. - Dedektör lensini ve dış muhafazayı nemli bir bezle temizleyin.
