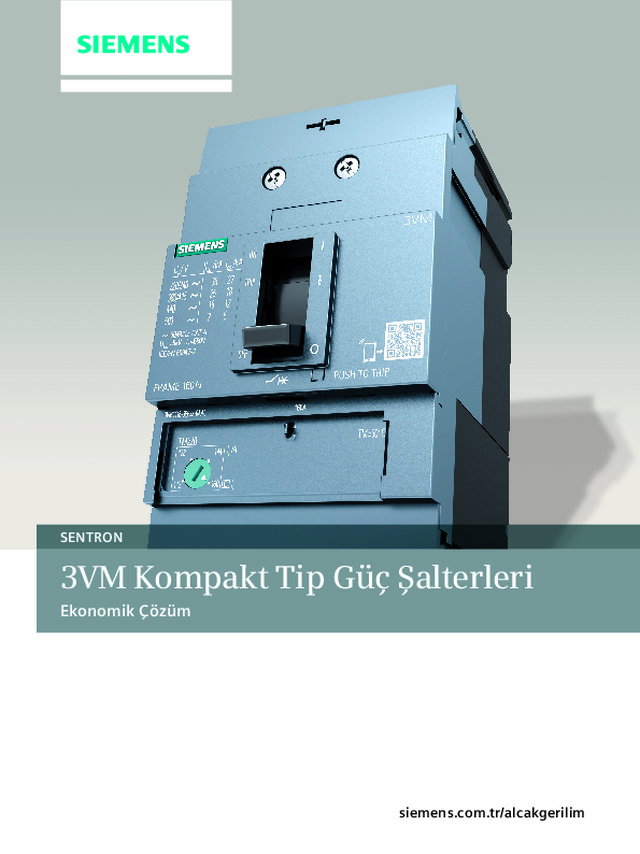

3VM Kompakt Tip Güç Şalterleri

siemens.com.tr/alcakgerilim SENTRON 3VM Kompakt Tip Güç Şalterleri Ekonomik Çözüm

2 3VM Kompakt Tip Güç Şalterleri Ekonomik çözüm Her altyapı sistemi, güvenilir bir enerji kaynağına ve güvenli ve verimli bir dağıtım sistemine ihtiyaç duyar. En ufak bir kesinti bile büyük zararlara yol açabilir. Altyapı çözümlerinde yetkin bir iş ortağı olarak, uzmanlarımız koordineli bir şekilde temel ihtiyaçlara yönelik verimli ürünler geliştirmektedirler. Kapsamlı uzmanlık alanımız ve tecrübelerimiz sayesinde, altyapı projelerinizi destekliyoruz.

3 Temel ihtiyaçlara odaklandık:   Çözüm: Maliyet etkinliği 3VM kompakt tip güç şalterlerine her zaman güvenebilirsiniz: Kolayca seçilebilir ve ekonomiktir; tesis işletmesini kolaylaştırır.Maliyet odaklı altyapı projeleriniz için, kompakt, basit ve uygun maliyetli, güvenilir koruma sağlayan çözümlerimiz hakkında daha fazla bilgiyi buradabulabilirsiniz. Verimli ve güçlü Elektrik dağıtım sistemlerinde konu, tasarım, planlama, kurulum ve işletme olunca, maliyet, performans, güvenilir kalite ve hızlı teslimatın mükemmel birleşimiyle, 3VM kompakt tip güç şalterleri sizin için en ideal çözüm olacaktır. Optimum koruma 3VM kompakt tip güç şalterleri elektrik dağıtım sisteminizin koruma sistemine mükemmel şekilde uyum sağlar: Termik-manyetik trip ünitesi sayesinde aşırı yük koruma ve kısa devre koruma görevlerini gerçekleştirir. Ek olarak, kompakt tasarımı sayesinde, en dar alanlara bile monte edilebilir. Kompakt portföy Kompakt şalterinizi seçmek artık çok kolay: Temel ürünlere ek olarak, kompakt portföy sunarken, önemli temel uygulamaları gerçekleştirmek için gerekli tüm aksesuarları da içerir. Daha fazla bilgi için QR kodu okutun Önemli konular      ■ Üstün mühendislik ürünü ve ekonomik seri   ■ Temel uygulamalar için optimize edilmiş   ■ Kompakt tasarımı sayesinde minimum montaj alanı    ■ Ek özellikler için önemli aksesuarlar İçerik Kompakt portföyKolay seçimÜstün maliyet etkinliğiKüresel erişimKalite odaklıAltyapı sektörü için güçlü temelCAx verileri ile zamandan tasarruf edin 04 - 05  6 7 8 9  10 11 YALIN YALIN VERİMLİ VERİMLİ ERİŞİLEBİLİR ERİŞİLEBİLİR GÜVENİLİR GÜVENİLİR

4 3VM kompakt tip güç şalterlerinin portföyü temel teknik ihtiyaçlarınız için geliştirildi. Temel üniteler dışında ek özellikler için önemli aksesuar modülleri de portföye eklendi. Bu sayede en önemli temel uygulamalar kolayca, güvenle ve ekonomik şekilde gerçekleştirilebilir. Kompakt portföy: Tüm temel uygulamalar için Knowledg e manag er Dahili ak sesuar lar Kilitleme

5 Manuel t ahrik mek anizmaları Kaçak akım k oruma cihazları (RCD) Soket mek anizması DIN ray adap törü Bağlantı elemanları

Kolay seçim:İhtiyacınızı hızlıca bulun Yeni 3VM kompakt tip güç şalterleri, altyapı sistemlerinin elektrik dağıtım projelerinizde size destek olmak için özellikle geliştirildi Hızlı seçim Yalın bir şekilde oluşturulmuş portföyümüz, hızlı ve kolayca en uygun ürünü seçmenizi sağlar ve böylece zamandan tasarruf edersiniz. Modüler sistem Temel ünitelerin dışında, 3VM kompakt tip güç şalterleri serisi size gerekli tüm önemli aksesuarları sunar. Ek özellik eklemek, elle tahrik mekanizmaları, sonradan eklenebilir kaçak akım koruma cihazları, geniş bağlantı elemanları seçenekleri ve dahili aksesuarları sayesinde çok kolaydır. Yerden tasarruf edin 3VM kompakt tip güç şalterleri standart montaj rayına kolayca yerleştirilebilir. Sıradışı küçük tasarımı ve 45mm’lik kapı çerçeve genişliği sayesinde, 3VM kompakt tip şalterler yerden tasarruf sağlarken dağıtım panolarına montajı çok kolaydır.  Önemli noktalar   ■ Yalın portföy sayesinde hızlı ve kolay seçim   ■ Farklı ihtiyaçlar için geniş aksesuar yelpazesi sayesinde basit ve esnek uygulanabilirlik   ■ Kompakt tasarımı sayesinde minimum alana ihtiyaç duyar Kaçak akım koruma cihazı, personel, yangın ve toprak hata koruması sağlar. Sonradan eklenebilir aksesuarlardan örnekler 6 YALIN  YALIN  VERİMLİ VERİMLİ ERİŞİLEBİŞLİR ERİŞİLEBİŞLİR GÜVENİLİR GÜVENİLİR Manuel tahrik mekanizmaları,elle anahtarlama sağlar. Yardımcı kontaklar ve alarm kontakları

7 Üstün maliyet etkinliği:Geri ödeyen performans Çalışma saatlerinizden, zaman ve maliyetten tasarruf edin. Performans ve maliyetin rakipsiz kombinasyonu sayesinde 3VM kompakt tip güç şalterleri, basit uygulamalarınız için mükemmel seçimdir. 3VM  ürünleri ve aksesuarları en önemli fonksiyonları hedeflerken, siz de cazip fiyat avantajından faydalanırsınız. Böylece, gerçekten ihtiyacınız olan çözüm için ödeme yaparsınız. Hedeflenen seçim 3VM kompakt tip güç şalterleri, enerji dağıtım sisteminize en detaylı ihtiyaçları gözeterek uyum sağlar: 1 ile 4 kutup  arasındaki versiyonları sayesinde tüm ihtiyaçlar için iyi bir çözümdür. Güvenli enerji dağıtımı 415V işletme geriliminde, 16kA’dan başlayan kesme kapasitesiyle 3VM kompakt tip güç şalterleri en düşük kısa devre akımlarında bile sistemi koruyarak güvene alır.  Önceden ayarlanmış değerler Dahası, sabit ayarlı TM210 trip ünitesi versiyonuyla 3VM kompakt tip güç şalterleri, işletme sırasında ek bir ayarlama gerektirmez. Önemli konular   ■ Rakipsiz performans-fiyat oranı   ■ 16kA’dan başlayan kesme kapasitesi   ■ En uygun şekilde önceden ayarlanmış değerler SIMPLICITY SIMPLICITY EFFICIENCY EFFICIENCY INTEGRATION INTEGRATION RELIABILITY RELIABILITY Doğru performans doğru fiyatta 3VM kompakt tip şalterler özellikle basit uygulamalar için tasarlanmıştır ve performans ve verimliliğiyle etkiler. YALIN YALIN VERİMLİ VERİMLİ ERİŞİLEBİLİR ERİŞİLEBİLİR GÜVENİLİR GÜVENİLİR Düşük fiyat Üstün fiyat etkinliği

YALIN YALIN VERİMLİ VERİMLİ ERİŞİLEBİLİR ERİŞİLEBİLİR GÜVENİLİR GÜVENİLİR Küresel erişim:Her zaman hizmetinizde Siemens, güçlü ve güvenilir lokal  partneriniz: Çalışanlarımız her  saatte ve her yerde, tüm dünyada  190 ülkede size hizmet vermeye  hazırlar. Siemens’in pazarlama ve  teknik bilgi içeren çeşitli araçları  size planlamadan, enerji dağıtım  sistemenizin işletmesine kadar bir  çok konuda destek sunar. Geniş müşteri desteği Size her zaman, Türkiye’nin neresinde olursanız olun, diğer ülkelerdeki servis ağımızla dünyanın her yerinde 7/24 geniş destek hizmeti ve servis sunuyoruz.  Kolay erişilebilir verilerle zamandan tasarruf edin Geniş CAx verileriyle birlikte 3VM kompakt tip güç şalterleri hızlı ve kolay kurulum, dokümantasyon, veri entegrasyonu ve projelerin yönetimi için size destek olur. CAx Download Manager  (www.siemens.com/cax)  sayesinde,  ihtiyacınız olan veriye hızlı ve kolay erişebilirsiniz. Böylece ürün seçimi ve kurulumda zamandan %80’e kadar tasarruf edebilirsiniz. Her yerde bilgiye erişim Planlama, kurulum, parametrelendirme veya bakım sırasında teknik bilgilerine ihtiyaç duyduğunuz anda, nerede olursanız olun, 3VM kompakt şalter ve aksesuarlarının üzerindeki QR kodu taratın ve bilgilere anında erişin. Önemli konular   ■ Küresel, geniş destek   ■ CAx verilerine hızlı ve kolay erişim   ■ Knowledge Manager uygulaması sayesinde teknik bilgilere anında erişim QR kodları 3VM şalterler üzerine açıkça görünür şekilde yerleştirilmiştir. QR kodu akıllı telefonunuz veya tabletinize yüklediğiniz “Industry Support” uygulamasıyla taratın. Ürüne ait tüm bilgileri görüntüleyebilir, indirebilir veya e-posta atabilirsiniz Knowledge Manager – Tüm bilgilere anında erişim 8

YALIN YALIN VERİMLİ VERİMLİ ENTEGRE ENTEGRE GÜVENİLİR GÜVENİLİR Kalite odaklı:Güveneceğiniz bir ürün Siemens kalitesiyle ünlüdür. Yıllardır kanıtladığı geliştirme alanındaki uzmanlığı ve kaliteden ödün vermeyen üretimine güvenirsiniz. 3VM kompakt tip şalterleriyle, güvenilir ve uzun soluklu iş ortağınız olarak size güvenilir Siemens kalitesiyle, yüksek kalitede bir ürün ve verimli bir çözüm sunuyoruz. Sertifikalı uzmanlık 3VM komapkt tip güç şalterleri, geçerli tüm standartlara uyumludur ve elektrik sistemlerinin aşırı yük ve kısa devre koruması ile ilgili sertifikalara sahiptir. Kapsamlı tecrübe Global ve uzman iş ortağınıza güvenin: Geçmiş yıllardaki alçak gerilim enerji dağıtımı ve montaj  tecrübelerimize bakalım. On yıllardır kompakt tip güç şalterlerini geliştiriyoruz ve üretiyoruz. Güvenilir teslimat Tedarik süreçlerimizin üstün kalitesi ve yüksek verimliliği sayesinde, ürünlerimiz tüm dünyaya güvenli şekilde teslim edilir. Önemli konular   ■ Denenmiş ve test edilmiş Siemens kalitesinde ekonomik çözüm    ■ Üretimde uzun yıllar deneyim   ■ Tüm dünyaya ve zamanında teslim Etkileyici. Güvenli. Verimli Tüm dünyada bilinirlik Kapsamlı destek Sertifikalar Güvenilir teslimat Verimli tedarik süreci Uzun yıllar deneyim Düşük fiyat 9

10 Alt yapı sektörü için güçlü temel:3VM kompakt tip güç şalterleri Küçük alanlarda güvenli montaj:3VM kompakt tip güç şalterleri dağıtım panolarına ideal şekilde uyum sağlar. 3VM kompakt tip güç şalterleri 100 A 160 A 160 A 160 A 250 A Hat koruma Yük kesici – – – DC uygulama Kutup sayısı 3, 4 1 2 3, 4 3, 4 Nominal akım  I n  50 °C [A] 16 … 100 16 … 160 16 … 160 16 … 160 160   … 250 Nominal işletme gerilimi  U e  AC [V] 500 415 415 500 500 Nominal kesme kapasitesi      I cu  380 … 415 V [kA] 16, 25, 36 25, 36 25, 36 25, 36, 55 25, 36, 55 Trip ünitesi  termik sabit  sabit  sabit  sabit/ ayarlanabilir sabit/ ayarlanabilir Trip ünitesi   manyetik sabit sabit sabit sabit sabit 240 V AC Nominal akım 16-250A aralığındadır.Kesme kapasitesi 16kA’dan başlamaktadır.3VM kompakt tip güç şalterleri, altyapı sektörü, konut ve ticari binalarda en uygun seçenektir.

CAx verileri sayesinde zamandan tasarruf edin Siz de avantajlarımızdan yararlanın.Ürünlerle ilgili geniş bilgi vedokümana anında ulaşın; daha kısa tasarım süresi, daha az efor, artan planlama kalitesi ve sonuç olarak azalan maliyetler. Verimli mühendislik süreçleri, şirketinizin rekabet  üstünlüğünde büyük rol oynar.  Konvansiyonel konfigürasyon  araçlarıyla uyumlu CAx verileri  sayesinde mekanik ve elektriksel  planlama süreçlerini %80 daha  kısa sürede tamamlayarak maliyetleri düşürebilirsiniz. Geniş veri yelpazesi En kapsamlı veri yelpazesini sunuyoruz:12 farklı CAx veri tipi tüm mühendisliksüreçleri boyunca size destek olur. Faydalar: 7/24 servis: CAx Download Manager,12 farklı veri çeşidine kadar ücretsiz,kesintisiz, hızlı ve kolay erişim sağlar.  Saniyeler içinde: Gerekli verileriesnek şekilde derleyip, saniyeleriçerisinde kaydeder ve tüm konvansiyelkonfigürasyon araçlarına sorunsuzaentegre edibilirsiniz. Manuel şekilde veriaramaya göre %80 daha az zamanharcarsınız. Hatasız: Yüksek kalitedeki verilermerkezi olarak depolanmıştır. Böylelikle,manuel olarak toplanan verilerinderlemesinden kaynaklanan hatalarönlenmiş olacaktır. Örneğin, 2 boyutluçizimlerin oluşturulması ve bağlantışemaları. 12 farklı CAx veri detayı www.siemens.com/cax Ticari ve teknik veri Boyut çizimler 3 boyutlu modeller Bağlantı şemaları Devre şemaları Makrolar El kılavuzları İşletme talimatları Ürün bilgileri Karakteristik  eğriler Ürün görselleri Sertifikalar
