Arano

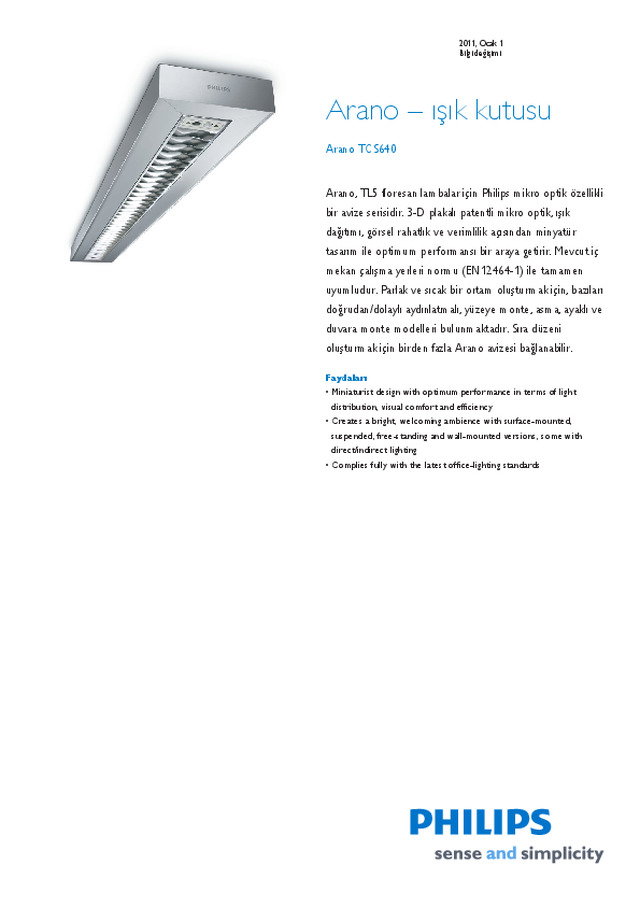

2011, Ocak 1Bilgi değişimi Arano – ışık kutusu Arano TCS640 Arano, TL5 floresan lambalar için Philips mikro optik özelliklibir avize serisidir. 3-D plakalı patentli mikro optik, ışıkdağıtımı, görsel rahatlık ve verimlilik açısından minyatürtasarım ile optimum performansı bir araya getirir. Mevcut içmekan çalışma yerleri normu (EN12464-1) ile tamamenuyumludur. Parlak ve sıcak bir ortam oluşturmak için, bazılarıdoğrudan/dolaylı aydınlatmalı, yüzeye monte, asma, ayaklı veduvara monte modelleri bulunmaktadır. Sıra düzenioluşturmak için birden fazla Arano avizesi bağlanabilir. Faydaları • Miniaturist design with optimum performance in terms of light distribution, visual comfort and efficiency • Creates a bright, welcoming ambience with surface-mounted, suspended, free-standing and wall-mounted versions, some withdirect/indirect lighting • Complies fully with the latest office-lighting standards

şartlar • Tür TCS640 • Işık kaynağı Floresan: - 1 x, 2 x, 3 x ya da 4 x MASTER TL5 / G5 / 14, 24, 28, 35, 49, 54, 80 W • Lamba dahildir Hayır Evet (ışık rengi 451 (ActiViva Natural), 452 (ActiViva Active), 827, 830 ya da 840) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Uygulayıcı (HFP) - Yüksek Frekans Düzenleyici, DALI (HFRD) - Yüksek Frekans Düzenleyici (HFR) - Yüksek Frekans Düzenleyici, dokun- matik düğme (HFR-T) • Muhafaza konfigüras- yonu (sıra düzeni için) Bir sırayı bitirmek için sıra ucu (LE) Sıraya eklemek için faz 1 sıra özelliği (LF) • Optik Çok parlak optik, 3D mikro plaka, çok yüksek derecede yansıtıcı (C8- VH) Çok parlak optik, 3D mikro plaka (C8) Yarı çok parlak optik, 3D mikro plaka, çok yüksek derecede yansıtıcı (D8- VH) Yarı çok parlak optik, 3D mikro plaka (D8) Mat ayna, çıkıntılı çapraz örtücüler (M2) • Optik kapak Akrilat mikro mercek optik (AC- MLO) Polikarbonat mikro mercek optik (PC-MLO) • Seçenek Acil aydınlatma: - 3 saat (EL3 ya da EL3-LED) Aydınlatma kontrolleri: - ActiLume çoklu kontrol cihazı (ACL) - Luxsense gün ışığı kontrol cihazı (LX) Euro sigorta (FU) dahildir Bağlantı: kablo, uzunluk 200 cm, CEE7 fişli (CCE) Dolgu plakası (Dolgu Profili) • Malzeme Muhafaza: doğal anodize edilmiş alüminyum (ALU) ya da beyaz (WH) Uç kapaklar: doğal anodize edilmiş alüminyum (ALU) ya da beyaz (WH) Optik: alüminyum Optik kapak: - AC-MLO: PMMA, PC-MLO: polikar- bonat • Kurulum Tek ya da sırayla (dikdörtgen modeller), vidalı sabitleme ile montaj • Açıklamalar MLO optik, iç mekan çalışma yerleri normuna uygun olarak tüm görüş açılarında optimum ışık dağıtımı ve tam parlaklık sağlar (EN12464-1, UGR Özel sıra düzenleme avizeleri (LE ve LF türleri), tüm bağlantı ve asma parçalarını ve içerden kablolamayı içerir • Ana uygulamalar Ofis, büyük mağazalar İlgili ürünler Arano BCS640 surface-mounted luminaire with acrylate or polycarbonate micro-lens optic (AC-MLO/PC-MLO), linear lens array or opal diffuser in polycarbonate cover (LIN-PC/O-PC) İnce plakalı (M2) mat yüksek kaliteli alüminyum optik ile Arano TCS640 yüzeye monte avize Arano TCS640 2 2011, Ocak 1Bilgi değişimi

İlgili ürünler 3D mikro plakalı (D8) yarı çok parlak ya da yüksek derecede yansıtıcı 3D mikro plakalı (D8-VH) optik ile Arano TCS640 yüzeye monte avize 3D mikro plakalı (C8) ya da yüksek derecede yansıtıcı 3D mikro plakalı (C8- VH) çok parlak optik ile Arano TCS640 yüzeye monte avize İnce plakalı (M2) mat yüksek kaliteli alüminyum optik ile Arano TCS640 yüzeye monte avize 3D mikro plakalı (D8) yarı çok parlak ya da yüksek derecede yansıtıcı 3D mikro plakalı (D8-VH) optikler ile Arano TCS640 yüzeye monte avize İnce plakalı (M2) mat yüksek kaliteli alüminyum optikler ile Arano TCS640 yüzeye monte avize 3D mikro plakalı (D8) yarı çok parlak ya da yüksek derecede yansıtıcı 3D mikro plakalı (D8-VH) optikler ile Arano TCS640 yüzeye monte avize 3D mikro plakalı (C8) ya da yüksek derecede yansıtıcı 3D mikro plakalı (C8- VH) çok parlak optikler ile Arano TCS640 yüzeye monte avize İnce plakalı (M2) mat yüksek kaliteli alüminyum optikler ile Arano TCS640 yüzeye monte avize 3D mikro plakalı (D8) yarı çok parlak ya da yüksek derecede yansıtıcı 3D mikro plakalı (D8-VH) optikler ile Arano TCS640 yüzeye monte avize 3D mikro plakalı (C8) ya da yüksek derecede yansıtıcı 3D mikro plakalı (C8- VH) çok parlak optikler ile Arano TCS640 yüzeye monte avize Arano TCS640 3 2011, Ocak 1Bilgi değişimi

İlgili ürünler İnce plakalı (M2) mat yüksek kaliteli alüminyum optikler ile Arano TCS640 yüzeye monte avize Boyutlu çizim TCS640 1 x TL5 Product A (Min) A (Norm) A (Max) B (Min) B (Norm) B (Max) TCS640 1x35W/840 HFP C8 WH 1300 1552 TCS640 1x54W/830 HFP M2 ALU 1000 1252 TCS640 1x28W/830 HFP D8 WH 1000 1252 TCS640 1x28W/830 HFP M2 WH 1000 1252 TCS640 1x54W/830 HFP D8 WH 1000 1252 TCS640 2 x TL5 Product A (Min) A (Norm) A (Max) B (Min) B (Norm) B (Max) TCS640 2x35W/840 HFP C8 WH 1300 1552 TCS640 2x35W/840 HFP D8 WH 1300 1552 TCS640 2x35W/840 HFP M2 WH 1300 1552 TCS640 2x54W/830 HFP M2 ALU 1000 1252 TCS640 2x28W/830 HFP D8 WH 1000 1252 TCS640 2x28W/830 HFP M2 WH 1000 1252 TCS640 2x49W/840 HFP D8 ALU 1300 1552 TCS640 2x54W/840 HFP D8 ALU 1000 1252 Arano TCS640 4 2011, Ocak 1Bilgi değişimi

ÜRÜN BİLGİLERİ Light effect: circles Fotometrik bilgi TCS640 1xTL5-35W HFP C8 TCS640 2xTL5-35W HFP C8 TCS640 2xTL5-35W HFP D8 TCS640 2xTL5-35W HFP M2 TCS640 4xTL5-14W HFP C8 TCS640 4xTL5-14W HFP D8 Arano TCS640 5 2011, Ocak 1Bilgi değişimi

Fotometrik bilgi TCS640 4xTL5-14W HFP M2 TCS640 1xTL5-54W HFP M2 TCS640 2xTL5-54W HFP M2 TCS640 1xTL5-28W HFP D8 TCS640 1xTL5-28W HFP M2 TCS640 2xTL5-28W HFP D8 TCS640 2xTL5-28W HFP M2 TCS640 1xTL5-54W HFP D8 TCS640 2xTL5-49W HFP D8 Arano TCS640 6 2011, Ocak 1Bilgi değişimi

Fotometrik bilgi TCS640 2xTL5-54W HFP D8 Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Ampul Sayısı Optik Ampul Grup Kodu Ampul Gücü Ampul Renk Kodu Renk Acil Durum Aydınlatması IP Kodu Balast Kombi 910397 00 BCS640 - - LED24 - 840 - - - - - 748832 00 TCS640 1 M2 TL5 54 830 ALU No IP20 HFP K 749068 00 TCS640 1 D8 TL5 28 830 WH No IP20 HFP K 749143 00 TCS640 1 D8 TL5 54 830 WH No IP20 HFP K 745442 00 TCS640 1 C8 TL5 35 840 WH No IP20 HFP K 749075 00 TCS640 1 M2 TL5 28 830 WH No IP20 HFP K 755106 00 TCS640 2 D8 TL5 49 840 ALU No IP20 HFP K 755168 00 TCS640 2 D8 TL5 54 840 ALU No IP20 HFP K 748894 00 TCS640 2 M2 TL5 54 830 ALU No IP20 HFP K 745541 00 TCS640 2 D8 TL5 35 840 WH No IP20 HFP K 749105 00 TCS640 2 D8 TL5 28 830 WH No IP20 HFP K 745527 00 TCS640 2 C8 TL5 35 840 WH No IP20 HFP K 745558 00 TCS640 2 M2 TL5 35 840 WH No IP20 HFP K 749112 00 TCS640 2 M2 TL5 28 830 WH No IP20 HFP K 745800 00 TCS640 4 D8 TL5 14 840 ALU No IP20 HFP K 745794 00 TCS640 4 C8 TL5 14 840 ALU No IP20 HFP K 745817 00 TCS640 4 M2 TL5 14 840 ALU No IP20 HFP K Karşılaştırmak tablo Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Koruma Sınıfı Aydınlatma Kontrol Ünitesi Koruma İşareti Kızdırma teli testi optik kapak Avrupa Topluluğu işareti ENEC markası 910397 00 BCS640 - - - - MLO-PC - - 748832 00 TCS640 CLI No F 850/5 No CE ENEC 749068 00 TCS640 CLI No F 850/5 No CE ENEC 749143 00 TCS640 CLI No F 850/5 No CE ENEC 745442 00 TCS640 CLI No F 850/5 No CE ENEC 749075 00 TCS640 CLI No F 850/5 No CE ENEC Karşılaştırmak tablo Arano TCS640 7 2011, Ocak 1Bilgi değişimi

Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Koruma Sınıfı Aydınlatma Kontrol Ünitesi Koruma İşareti Kızdırma teli testi optik kapak Avrupa Topluluğu işareti ENEC markası 755106 00 TCS640 CLI No F 850/5 No CE ENEC 755168 00 TCS640 CLI No F 850/5 No CE ENEC 748894 00 TCS640 CLI No F 850/5 No CE ENEC 745541 00 TCS640 CLI No F 850/5 No CE ENEC 749105 00 TCS640 CLI No F 850/5 No CE ENEC 745527 00 TCS640 CLI No F 850/5 No CE ENEC 745558 00 TCS640 CLI No F 850/5 No CE ENEC 749112 00 TCS640 CLI No F 850/5 No CE ENEC 745800 00 TCS640 CLI No F 850/5 No CE ENEC 745794 00 TCS640 CLI No F 850/5 No CE ENEC 745817 00 TCS640 CLI No F 850/5 No CE ENEC Arano TCS640 8 © 2011 Koninklijke Philips Electronics N.V.Tüm hakları saklıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Ticari markalar Koninklijke PhilipsElectronics N.V. veya ilgili sahiplerine aittir. www.philips.com/lighting   2011, Ocak 1Bilgi değişimi
