DayZone

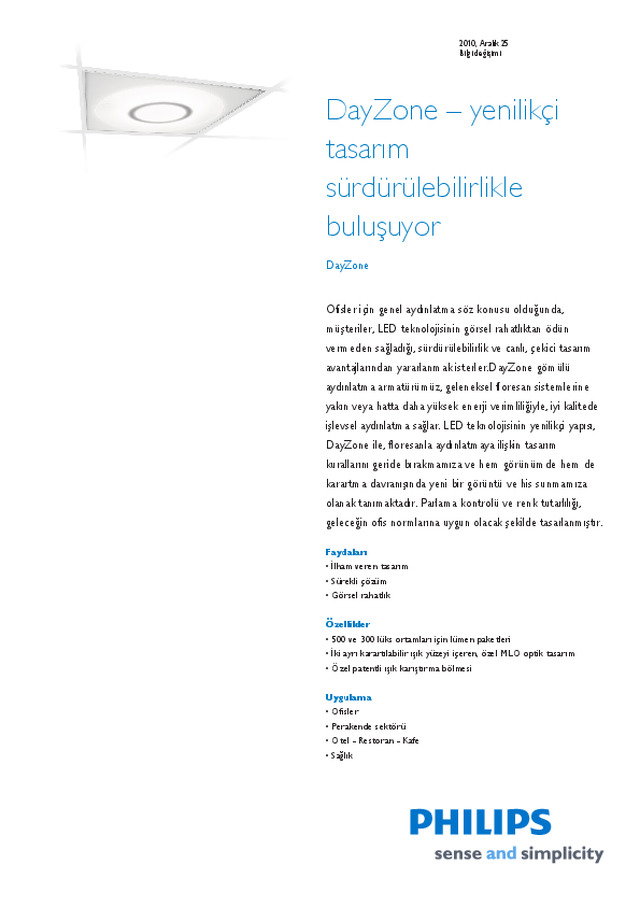

2010, Aralık 25Bilgi değişimi DayZone – yenilikçitasarımsürdürülebilirliklebuluşuyor DayZone Ofisler için genel aydınlatma söz konusu olduğunda,müşteriler, LED teknolojisinin görsel rahatlıktan ödünvermeden sağladığı, sürdürülebilirlik ve canlı, çekici tasarımavantajlarından yararlanmak isterler.DayZone gömülüaydınlatma armatürümüz, geleneksel floresan sistemlerineyakın veya hatta daha yüksek enerji verimliliğiyle, iyi kalitedeişlevsel aydınlatma sağlar. LED teknolojisinin yenilikçi yapısı,DayZone ile, floresanla aydınlatmaya ilişkin tasarımkurallarını geride bırakmamıza ve hem görünümde hem dekarartma davranışında yeni bir görüntü ve his sunmamızaolanak tanımaktadır. Parlama kontrolü ve renk tutarlılığı,geleceğin ofis normlarına uygun olacak şekilde tasarlanmıştır. Faydaları • İlham veren tasarım• Sürekli çözüm• Görsel rahatlık Özellikler • 500 ve 300 lüks ortamları için lümen paketleri• İki ayrı karartılabilir ışık yüzeyi içeren, özel MLO optik tasarım• Özel patentli ışık karıştırma bölmesi Uygulama • Ofisler• Perakende sektörü• Otel - Restoran - Kafe• Sağlık

şartlar • Tür BBS560 (300 lüks, standart boyutlar) BBS561 (300 lüks, Alman boyutları) BBS562 (300 lüks, Fransız boyutları) BBS565 (500 lüks, standart boyutlar) BBS566 (500 lüks, Alman boyutları) BBS567 (500 lüks, Fransız boyutları) • Tavan türü Görünür (simetriği gizli) T çubuk tavan ve alçı (veya alçıpan) tavan • Tavan kılavuzu Uzunluk olarak modül boyutu: 600 x 600 mm Uzunluk olarak modül boyutu: 625 x 625 mm Uzunluk olarak modül boyutu: 675 x 675 mm • Işık kaynağı LED-HB • Işık rengi Sıcak beyaz, 3000 K Nötr beyaz, 4000 K • Güç tüketimi BBS560/561/562: 40 W (başlangıç) BBS565/566/567: 65 W (başlangıç) • Şebeke voltajı 230 veya 240 V / 50 Hz • Sürücü Entegre • Optik kapak Akrilik OLC mikro lens optik (AC- MLO) Polikarbonat OLC mikro lens optik (PC-MLO) • Seçenekler Acil durum aydınlatması (entegre): 3 saat (EL3) Aydınlatma kontrolleri: Actilume çoklu kontrol cihazı (ACL) DALI ile uyumlu (yalnızca karartılabilir sürücü PSD ile ilgili olarak) Avrupa için kullanılan sigorta (FU) dahil • Bağlantı İçeri itmeli (PI) veya çekerek çıkarılan (PIP) konnektör • Malzeme Muhafaza: çinko kaplı çelik Çerçeve: son kat vernikli, beyaz RAL9016 temelli Optik kapak: - AC-MLO: PMMA - PC-MLO: polikarbonat • Kurulum Açık tavanlar: doğrudan takılır, destek gerekmez Gizli tavanlar: destek ZBS460 SMB (1 set = 4 parça) aralık 25 - 65 mm 38 mm T çubuklu gizli tavan: destek ZBS460 SMB-TPM (1 set = 4 parça) Alçı tavanlar için destek ZBS460 SMB- PLC (1 set = 12 parça) Çalışma sıcaklığı: 10ºC Ta 40ºC • Ömür 50.000 saat (%70 lümen sürekliliği, T • Aksesuarlar Askı çubuğu setleri: ZBS460 SMB (4 adet), ZBS460 SMB-TPM (4 adet), ZBS460 SMB-PLC (4 adet) • Açıklamalar Kurulum sırasında optiğin korunması için koruma folyosu • Ana uygulamalar Ofis, perakende sektörü, konaklama, sağlık • Dimming Compatible with DALI controllers • Controls system input DALI • Optical cover OLC micro-lens optic, partial (AC- MLO-C) OLC micro-lens optic, full  (AC- MLO) OLC micro-lens optic, partial (PC- MLO-C) OLC micro-lens optic, full  (PC- MLO) not for BBS561 • Options Emergency lighting (integrated): 3 hours (EL3) Lighting controls: Actilume multi- controller (ACL) Compatible with DALI (only relating to dimmable driver PSD) Euro fuse (FU) included not for BBS561 • Materials Housing: zinc-coated steel Rim: post lacquered Optical cover: acrylic (AC-MLO), polycarbonate (PC-MLO) • Color White (WH), silver grey (SI) Standard RAL colors available on request • Installation Exposed ceilings: in lay, no brackets needed Concealed ceilings: bracket ZBS460 SMB (1 set = 4 pcs) reach is 25 - 65 mm Concealed ceiling with T-bar 38 mm: bracket ZBS460 SMB-TPM (1 set = 4 pcs) Brackets for plaster ceilings ZBS460 SMB-PLC (1 set = 12/24 pcs) Through-wiring possible Suspension brackets are included for BBS561 • Connection Push-in connector (PI) or with pull relief (PIP) Wieland connector GST 18, 3 or 4 poles (W, W4) • Accessories Suspension bracket sets: ZBS460 SMB (4PCS), ZBS460 SMB-TPM (4PCS), ZBS460 SMB-PLC (12/24PCS) • Remarks Protection foil to protect the optic during installation • Main applications Office, retail, hospitality, healthcare DayZone 2 2010, Aralık 25Bilgi değişimi

İlgili ürünler DayZone BBS560 recessed, 600 x 600 mm module DayZone BBS560 recessed LED luminaire with full acrylic or polycarbonate Micro- Lens Optic (AC-MLO/PC-MLO) Boyutlu çizim BBS560 aksesuarlar ZBS460 SMB-PLC (24PCS) Brackets for plaster ceilings ZBS460 SMB-TPM (4PCS) Brackets for concealed ceilings with T-bar 38 mm ZBS461 SMB-PLC (4PCS) Brackets for plaster ceilings ZBS460 SMB-PLC (12PCS) Brackets for plaster ceilings DayZone 3 2010, Aralık 25Bilgi değişimi

ÜRÜN BİLGİLERİ DayZone with full MLO, unlit DayZone only outer zone lit MLO cover can be opened for easy servicing Connection block 2 x T-BST14 (Wieland) Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Ampul Grup Kodu Ampul Renk Kodu Renk Acil Durum Aydınlat- ması Hat Gerilimi IP Kodu Koruma Sınıfı Aydınlatma Kontrol Ünitesi Ortam Sıcaklığı Koruma İşareti 997503 00 BBS560 LED3500 NW WH No 220-240 IP40 CLI No +10 to +40°C F 903801 00 BBS560 LED3500 WW WH No 220-240 IP40 CLI No +10 to +40°C F 493053 99 ZBS460 - - - - - - - - - - 641776 99 ZBS461 - - - - - - - - - - 982707 99 ZBS460 - - - - - - - - - - 493039 99 ZBS460 - - - - - - - - - - Karşılaştırmak tablo Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Kızdırma teli testi optik kapak Avrupa Topluluğu işareti ENEC markası Ampul renk sıcaklığı Hizmet ömrü Light source repla- ceable Driver included Time to 90% lumi- nous flux Dimmable 997503 00 BBS560 650/5 AC-MLO-C CE ENEC 4000 50000 false true 30000 true Karşılaştırmak tablo DayZone 4 2010, Aralık 25Bilgi değişimi

Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Kızdırma teli testi optik kapak Avrupa Topluluğu işareti ENEC markası Ampul renk sıcaklığı Hizmet ömrü Light source repla- ceable Driver included Time to 90% lumi- nous flux Dimmable 903801 00 BBS560 650/5 AC-MLO CE ENEC 3000 50000 false true 30000 true 493053 99 ZBS460 - - - - - - - - - - 641776 99 ZBS461 - - - - - - - - - - 982707 99 ZBS460 - - - - - - - - - - 493039 99 ZBS460 - - - - - - - - - - Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Color rendering index Total lumi- nous flux Lumi- nous effi- cacy Failure rate at 5000 hrs 997503 00 BBS560 80 3500 55 1 903801 00 BBS560 80 3500 47 1 493053 99 ZBS460 - - - - 641776 99 ZBS461 - - - - 982707 99 ZBS460 - - - - 493039 99 ZBS460 - - - - Karşılaştırmak tablo DayZone 5 © 2010 Koninklijke Philips Electronics N.V.Tüm hakları saklıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Ticari markalar Koninklijke PhilipsElectronics N.V. veya ilgili sahiplerine aittir. www.philips.com/lighting   2010, Aralık 25Bilgi değişimi
