Efix TBS260

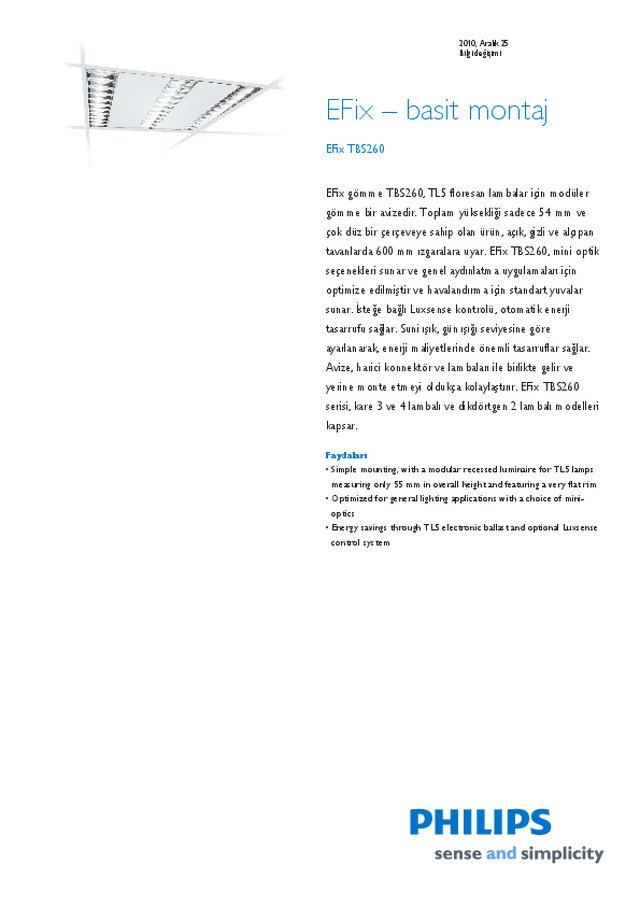

2010, Aralık 25Bilgi değişimi EFix – basit montaj EFix TBS260 EFix gömme TBS260, TL5 floresan lambalar için modülergömme bir avizedir. Toplam yüksekliği sadece 54 mm veçok düz bir çerçeveye sahip olan ürün, açık, gizli ve alçıpantavanlarda 600 mm ızgaralara uyar. EFix TBS260, mini optikseçenekleri sunar ve genel aydınlatma uygulamaları içinoptimize edilmiştir ve havalandırma için standart yuvalarsunar. İsteğe bağlı Luxsense kontrolü, otomatik enerjitasarrufu sağlar. Suni ışık, gün ışığı seviyesine göreayarlanarak, enerji maliyetlerinde önemli tasarruflar sağlar.Avize, harici konnektör ve lambaları ile birlikte gelir veyerine monte etmeyi oldukça kolaylaştırır. EFix TBS260serisi, kare 3 ve 4 lambalı ve dikdörtgen 2 lambalı modellerikapsar. Faydaları • Simple mounting, with a modular recessed luminaire for TL5 lamps measuring only 55 mm in overall height and featuring a very flat rim • Optimized for general lighting applications with a choice of mini- optics • Energy savings through TL5 electronic ballast and optional Luxsense control system

şartlar • Tür TBS260 • Tavan ızgarası Modül boyutu: modüller 600 x 600, 300 x 1200, isteğe bağlı 600 x 1200 Aksesuarlar ile açılmış t şeklinde, gizli t şeklinde ve alçıpan tavanlar • Işık kaynağı Floresan: - dikdörtgen: 2 x MASTER TL5 / G5 / 28, 54 W, isteğe bağlı 3 x ya da 4 x - kare: 3 x ya da 4 x MASTER TL5 / G5 / 14, 24 W • Lamba dahildir Evet (lamba rengi 830 ya da 840) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Uygulayıcı (HFP) - Yüksek Frekans Düzenleyici (HFR) • Optik Çok parlak optik, çift parabolik, kapalı (C6) Yarı çok parlak optik, çift parabolik (D6) Mat optik, çift parabolik optik, kapalı (M6) Mat ayna, çıkıntılı çapraz örtücüler (M2) • Optik kapak (sadece 14 W kare model için) Prizma şeklinde kapak (P) • Bağlantı Wieland benzeri itmeli konnektör 3 kutuplu (W) ya da Wieland 5 kutuplu (W5) İtmeli konnektör (PI) • Seçenek Acil aydınlatma: - 1 saat (EL1), 3 saat (EL3) Aydınlatma kontrolleri: Luxsense gün ışığı kontrol cihazı (LX) Lambaların ayrı anahtarlanması (SW) Güvenlik kablosu (SC) • Malzeme Muhafaza: cilalı çelik, beyaz Optik: alüminyum Optik kapak: PET • Kurulum Açık tavanlar: yığma, braket gerekmez Gizli tavanlar: braket ZBS160 MB (4AD) Alçıpan tavanlar: 13, 15, 18 ya da 26 mm alçıpan kalınlıkları için ZGS260 PLA (40AD) braket • Aksesuar Gizli tavan için ZBS160 MB (4AD) braket, alçıpan tavan için ZGS260 PLA (40AD) klips, T konnektörü E/D: ZBS160 TC3 (4AD) • Açıklamalar Avize, muhafaza (P kapaklı olan değil) yoluyla hava işleme işlevi sunar • Ana uygulamalar Ofis İlgili ürünler TL5 floresan lambalar ve 3D plakalı OLC çok parlak alüminyum optikler (C6) ile EFix TBS260 gömme avize TL5 floresan lambalar ve ince plakalı mat alüminyum optikler (M2) ile EFix TBS260 gömme avize TL5 floresan lambalar ve 3D plakalı OLC mat alüminyum optikler (M6) ile EFix TBS260 gömme avize TL5 floresan lambalar ve 3D plakalı OLC çok parlak alüminyum optikler (C6) ile EFix TBS260 gömme avize EFix TBS260 2 2010, Aralık 25Bilgi değişimi

İlgili ürünler TL5 floresan lambalar ve 3D plakalı OLC yarı çok parlak alüminyum optikler (D6) ile EFix TBS260 gömme avize TL5 floresan lambalar ve 3D plakalı OLC mat alüminyum optikler (M6) ile EFix TBS260 gömme avize TL5 floresan lambalar ve 3D plakalı OLC çok parlak alüminyum optikler (C6) ile EFix TBS260 gömme avize TL5 floresan lambalar ve 3D plakalı OLC yarı çok parlak alüminyum optikler (D6) ile EFix TBS260 gömme avize TL5 floresan lambalar ve 3D plakalı OLC mat alüminyum optikler (M6) ile EFix TBS260 gömme avize Boyutlu çizim TBS260 28, 54 W TBS260 3, 4 x 14/24 W EFix TBS260 3 2010, Aralık 25Bilgi değişimi

aksesuarlar ZGS260 PLA (40PCS) Brackets for plaster ceilings ÜRÜN BİLGİLERİ Elektrik bağlantı fişi ve kablosu 4-lamp EFix TBS260 4 2010, Aralık 25Bilgi değişimi

ÜRÜN BİLGİLERİ 4-lamp Fotometrik bilgi (cd/1000lm) L.O.R.=0.67 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TBS260 2xTL5-28W HFP M2 (cd/1000lm) L.O.R.=0.64 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TBS260 3xTL5-14W HFP M6 (cd/1000lm) L.O.R.=0.68 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TBS260 3xTL5-14W HFP D6 EFix TBS260 5 2010, Aralık 25Bilgi değişimi

Fotometrik bilgi (cd/1000lm) L.O.R.=0.68 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TBS260 3xTL5-14W HFP C6 (cd/1000lm) L.O.R.=0.67 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TBS260 4xTL5-14W HFP M6 (cd/1000lm) L.O.R.=0.71 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TBS260 4xTL5-14W HFP D6 (cd/1000lm) L.O.R.=0.71 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TBS260 4xTL5-14W HFP C6 (cd/1000lm) L.O.R.=0.71 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TBS260 2xTL5-28W HFP C6 (cd/1000lm) L.O.R.=0.67 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TBS260 2xTL5-28W HFP M6 (cd/1000lm) L.O.R.=0.61 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 50 100 150 200 250 300 g TBS260 2xTL5-28W HFP P EFix TBS260 6 2010, Aralık 25Bilgi değişimi

Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Ampul Sayısı Optik Ampul Grup Kodu Ampul Gücü Ampul Renk Kodu Acil Durum Aydınlat- ması Hat Geri- limi IP Kodu Balast Kombi 584608 00 TBS260 2 No TL5 28 830 No 230-240 IP44 HFP K 699479 00 TBS260 2 C6 TL5 28 840 No 230-240 IP20 HFP K 698458 00 TBS260 2 M2 TL5 28 830 No 230-240 IP20 HFP K 699899 00 TBS260 2 M6 TL5 28 830 No 230-240 IP20 HFP K 698601 00 TBS260 3 C6 TL5 14 840 No 230-240 IP20 HFP K 698663 00 TBS260 3 C6 TL5 14 840 EL3 230-240 IP20 HFP K 698595 00 TBS260 3 D6 TL5 14 840 No 230-240 IP20 HFP K 698540 00 TBS260 3 M6 TL5 14 830 No 230-240 IP20 HFP K 699509 00 TBS260 3 M6 TL5 14 840 No 230-240 IP20 HFP K 571608 00 TBS260 3 M6 TL5 14 840 EL3 230-240 IP20 HFP K 698779 00 TBS260 4 C6 TL5 14 840 No 230-240 IP20 HFP K 698755 00 TBS260 4 D6 TL5 14 840 No 230-240 IP20 HFP K 699547 00 TBS260 4 D6 TL5 14 840 No 230-240 IP20 HFR K 699820 00 TBS260 4 D6 TL5 14 830 No 230-240 IP20 HFR K 571653 00 TBS260 4 D6 TL5 14 840 EL3 230-240 IP20 HFP K 698694 00 TBS260 4 M6 TL5 14 830 No 230-240 IP20 HFP K 698762 00 TBS260 4 M6 TL5 14 840 No 230-240 IP20 HFP K 699806 00 TBS260 4 M6 TL5 14 830 No 230-240 IP20 HFR K 571646 00 TBS260 4 M6 TL5 14 840 EL3 230-240 IP20 HFP K 584639 99 ZGS260 - - - - - - - - - - 570960 99 ZGS260 - - - - - - - - - - Karşılaştırmak tablo Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Koruma Sınıfı Aydınlatma Kontrol Ünitesi Kızdırma teli testi optik kapak IK kodu Avrupa Topluluğu işareti ENEC markası 584608 00 TBS260 CLI No 850/5 P IK07 CE ENEC 699479 00 TBS260 CLI No 960/5 No IK07 CE ENEC 698458 00 TBS260 CLI No 960/5 No IK07 CE ENEC 699899 00 TBS260 CLI No 960/5 No IK07 CE ENEC 698601 00 TBS260 CLI No 960/5 No IK07 CE ENEC 698663 00 TBS260 CLI No 960/5 No IK07 CE ENEC 698595 00 TBS260 CLI No 960/5 No IK07 CE ENEC 698540 00 TBS260 CLI No 960/5 No IK07 CE ENEC 699509 00 TBS260 CLI No 960/5 No IK07 CE ENEC 571608 00 TBS260 CLI No 960/5 No IK07 CE ENEC 698779 00 TBS260 CLI No 960/5 No IK07 CE ENEC 698755 00 TBS260 CLI No 960/5 No IK07 CE ENEC 699547 00 TBS260 CLI No 960/5 No IK07 CE ENEC 699820 00 TBS260 CLI No 960/5 No IK07 CE ENEC 571653 00 TBS260 CLI No 960/5 No IK07 CE ENEC 698694 00 TBS260 CLI No 960/5 No IK07 CE ENEC 698762 00 TBS260 CLI No 960/5 No IK07 CE ENEC 699806 00 TBS260 CLI No 960/5 No IK07 CE ENEC 571646 00 TBS260 CLI No 960/5 No IK07 CE ENEC 584639 99 ZGS260 - - - - - - - 570960 99 ZGS260 - - - - - - - Karşılaştırmak tablo EFix TBS260 7 2010, Aralık 25Bilgi değişimi

EFix TBS260 8 © 2010 Koninklijke Philips Electronics N.V.Tüm hakları saklıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Ticari markalar Koninklijke PhilipsElectronics N.V. veya ilgili sahiplerine aittir. www.philips.com/lighting   2010, Aralık 25Bilgi değişimi
