Modena

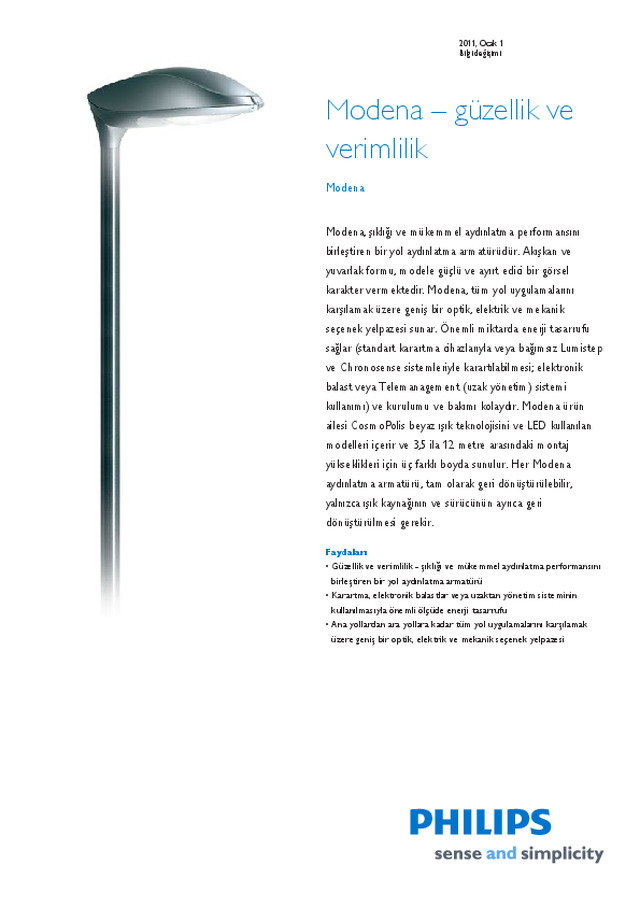

2011, Ocak 1Bilgi değişimi Modena – güzellik veverimlilik Modena Modena, şıklığı ve mükemmel aydınlatma performansınıbirleştiren bir yol aydınlatma armatürüdür. Akışkan veyuvarlak formu, modele güçlü ve ayırt edici bir görselkarakter vermektedir. Modena, tüm yol uygulamalarınıkarşılamak üzere geniş bir optik, elektrik ve mekanikseçenek yelpazesi sunar. Önemli miktarda enerji tasarrufusağlar (standart karartma cihazlarıyla veya bağımsız Lumistepve Chronosense sistemleriyle karartılabilmesi; elektronikbalast veya Telemanagement (uzak yönetim) sistemikullanımı) ve kurulumu ve bakımı kolaydır. Modena ürünailesi CosmoPolis beyaz ışık teknolojisini ve LED kullanılanmodelleri içerir ve 3,5 ila 12 metre arasındaki montajyükseklikleri için üç farklı boyda sunulur. Her Modenaaydınlatma armatürü, tam olarak geri dönüştürülebilir,yalnızca ışık kaynağının ve sürücünün ayrıca geridönüştürülmesi gerekir. Faydaları • Güzellik ve verimlilik - şıklığı ve mükemmel aydınlatma performansını birleştiren bir yol aydınlatma armatürü • Karartma, elektronik balastlar veya uzaktan yönetim sisteminin kullanılmasıyla önemli ölçüde enerji tasarrufu • Ana yollardan ara yollara kadar tüm yol uygulamalarını karşılamak üzere geniş bir optik, elektrik ve mekanik seçenek yelpazesi

şartlar • Tür SGP681 (küçük model) • Işık kaynağı HID: - 1 adet MASTER CosmoWhite CPO-TW / PGZ12 / 60, 90, 140 W - 1 adet MASTER CityWhite CDO- TT / E27 / 70 W - 1 adet MASTER CityWhite CDO- TT / E40 / 100, 150 W - 1 adet MASTERColour CDM-T / G12 / 70, 150 W - 1 adet MASTER SON-T PIA Plus / E27 / 50, 70 W - 1 adet MASTER SON-T PIA Plus / E40 / 100, 150, 250 W - 1 adet SON / E27 / 50, 70 W - 1 adet SON-I / E27 / 50, 70 W • Ampul dahil Evet (K) Hayır • Tertibat ve kompan- zasyon Elektro manyetik (düşük kayıplı), 230 veya 240 V / 50 Hz: - Endüktif (IN) - Kapasitif (C) Elektronik, 220-240 V / 50-60 Hz: - Elektronik (EB) • Optik CosmoPolis (tüm ME sınıfları), CDO ve SON lambalar için Kapalı CT-POT (CR) optik, çift IP-66’lı "Opti-C" konsepti, optiğin temizlenmesini kolaylaştırır ve lamba konumunun hassasiyetini artırır SON lambalar için Kapalı XT-POT (OX) direk yüksekliği/yol genişliği oranı örneğin 10/7 veya daha yüksek olduğunda ekstra geniş alan sağlar. "Opti-C" konsepti • Optik kapak Polikarbonat çanak (PC) saldırıya dayanıklı Cam çanak (GB) daha iyi alan ve daha iyi gece koruma çözümü DynaClean kaplamalı cam çanak (GBD) GB’ye ek olarak kendi kendini temizleme teknolojisi, bakım faktö- rünü iyileştirir Düz cam (FG), parlamayı azaltır ve gece kirliliğini iyileştirir DynaClean kaplamalı düz cam (FGD) • Ateşleyici Seri (SI) Seri, kendiliğinden duran (SS) Seri, dijital ateşleyici (SUD) Yarı paralel (SP) Yarı paralel, kendiliğinden duran (ST) Yarı paralel, dijital ateşleyici (SND) • Seçenekler Aydınlatma kontrolleri: Chronosense (CH) Işık regülasyonu: - CosmoPolis için Lumistep (LS-6 / 8 / 10) - Karartma anahtarı (SW) - Ters çevirme işlevi bulunan karartma anahtarı (SWR) - SDU01S (D4) ile karartma - SDU11S (D5) ile karartma - Telemanagement Starsense ile karartma 1-10Vdc (D6) - Harici iletişim ile karartma 1-10Vdc (D7) Filtre bobini (F) dahil Sigorta (FU) dahil • Malzemeler ve kaplama Saçak, çerçeve, ağızlık ve kapatma klipsi: dökme kalıp alüminyum Optik: ileri derecede saf alüminyum Optik kapaklar: polikarbonat çanak, stabilize UV veya sertleştirilmiş cam IK08 • Renk Gri (GR) Diğer RAL veya AKZO Sablé renkleri istek üzerine sağlanır • Kurulum Yandan montaj: yanal giriş çapı Ø 42 / 60 mm Üstten montaj: eksenel giriş çapı Ø 42 / 60 mm Önerilen montaj yüksekliği: 10 m Standart devirme açısı en üst: 5º Ayarlanabilir devirme açısı: ilgisiz Ayarlanabilen ışık dağılımı: 7 konum Maks rüzgar alanı: 0,154 m Yan maks SCx değerleri: 0,065 m • Bakım Yukarıdan aletsiz açılır • Aksesuarlar Ön ve arka örtücüler ZGS253 L- FRONT ve L-BACK • Açıklamalar Tamamen parçalarına ayrılacak şekilde tasarlanmıştır, tüm parçalar geri dönüştürülebilir • Ana uygulamalar Yollar, geçitler, göbekler, endüstri • Tür SGP682 (büyük model) • Işık kaynağı HID: - 1 adet MASTER SON-T PIA Plus / E40 / 100, 150, 250, 400 W • Ampul dahil Evet (K) Hayır • Tertibat ve kompan- zasyon Elektro manyetik (düşük kayıplı), 230 veya 240 V / 50 Hz: - Endüktif (IN) - Kapasitif (C) Modena 2 2011, Ocak 1Bilgi değişimi

Elektronik, 220-240 V / 50-60 Hz: - Elektronik (EB) • Optik Kapalı T-pot (CP) çift IP-66’lı "Opti- C" konsepti, optiğin temizlenmesini kolaylaştırır ve lamba konumunun hassasiyetini artırır • Optik kapak Cam çanak (GB) daha iyi alan ve daha iyi gece koruma çözümü DynaClean kaplamalı cam çanak (GBD) GB’ye ek olarak kendi kendini temizleme teknolojisi, bakım faktö- rünü iyileştirir Düz cam (FG), parlamayı azaltır ve gece kirliliğini iyileştirir DynaClean kaplamalı düz cam (FGD) • Ateşleyici Seri (SI) Seri, kendiliğinden duran (SS) Seri, dijital ateşleyici (SUD) Yarı paralel (SP) Yarı paralel, kendiliğinden duran (ST) Yarı paralel, dijital ateşleyici (SND) • Seçenekler Aydınlatma kontrolleri: Chronosense (CH) Işık regülasyonu: - Karartma anahtarı (SW) - Ters çevirme işlevi bulunan karartma anahtarı (SWR) - Harici iletişim ile karartma 1-10Vdc (D7) Filtre bobini (F) dahil Sigorta (FU) dahil • Malzemeler ve kaplama Saçak, çerçeve, ağızlık ve kapatma klipsi: dökme kalıp alüminyum Optik: ileri derecede saf alüminyum Optik kapaklar: sertleştirilmiş cam IK08 • Renk Gri (GR) Diğer RAL veya AKZO Sablé renkleri istek üzerine sağlanır • Kurulum Yandan montaj: yanal giriş çapı Ø 42 / 60 mm Üstten montaj: eksenel giriş çapı Ø 42 / 60 mm Önerilen montaj yüksekliği: 15 m Standart devirme açısı en üst: 5º Ayarlanabilir devirme açısı: ilgisiz Ayarlanabilen ışık dağılımı: 7 konum Maks rüzgar alanı: 0,195 m Yan maks SCx değerleri: 0,085 m • Bakım Yukarıdan aletsiz açılır • Açıklamalar Tamamen parçalarına ayrılacak şekilde tasarlanmıştır, tüm parçalar geri dönüştürülebilir • Ana uygulamalar Yollar, geçitler, göbekler, endüstri İlgili ürünler Modena SGP681 road-lighting luminaire Boyutlu çizim SGP681 Product A (Min) A (Norm) A (Max) SGP681 CDO-TT100W II CR FG AL GR SND 221 Modena 3 2011, Ocak 1Bilgi değişimi

Fotometrik bilgi (cd/1000lm) L.O.R.=0.81 0 - 180 o 90 - 270 o o 30 - 210 0 o 180 o 150 o o 150 120 o o 120 90 o o 90 60 o o 60 30 o o 30 300 400 500 SGP681 FG 1xCDO-TT100W CR P1 (cd/1000lm) L.O.R.=0.82 0 - 180 o 90 - 270 o o 20 - 200 0 o 180 o 150 o o 150 120 o o 120 90 o o 90 60 o o 60 30 o o 30 300 400 500 SGP681 FG 1xCDO-TT100W CR P2 (cd/1000lm) L.O.R.=0.82 0 - 180 o 90 - 270 o o 20 - 200 0 o 180 o 150 o o 150 120 o o 120 90 o o 90 60 o o 60 30 o o 30 300 400 500 SGP681 FG 1xCDO-TT100W CR P3 (cd/1000lm) L.O.R.=0.82 0 - 180 o 90 - 270 o o 15 - 195 0 o 180 o 150 o o 150 120 o o 120 90 o o 90 60 o o 60 30 o o 30 300 400 500 SGP681 FG 1xCDO-TT100W CR P4 (cd/1000lm) L.O.R.=0.81 0 - 180 o 90 - 270 o o 15 - 195 0 o 180 o 150 o o 150 120 o o 120 90 o o 90 60 o o 60 30 o o 30 300 400 500 SGP681 FG 1xCDO-TT100W CR P5X (cd/1000lm) L.O.R.=0.81 0 - 180 o 90 - 270 o o 10 - 190 0 o 180 o 150 o o 150 120 o o 120 90 o o 90 60 o o 60 30 o o 30 300 400 500 SGP681 FG 1xCDO-TT100W CR P6 (cd/1000lm) L.O.R.=0.81 0 - 180 o 90 - 270 o o 10 - 190 0 o 180 o 150 o o 150 120 o o 120 90 o o 90 60 o o 60 30 o o 30 300 400 500 SGP681 FG 1xCDO-TT100W CR P7 Modena 4 2011, Ocak 1Bilgi değişimi

Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Ampul Sayısı Ampul Grup Kodu Ampul Gücü Renk Optik Optik kapak Düzenek Parça Rengi Filtre Bobini Avrupa Topluluğu markası 602425 00 SGP681 1 CDO-TT 100 GR CR FG CONV AL No CE Karşılaştırmak tablo Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu ENEC markası Stan. yatırma açı direküzeri 602425 00 SGP681 ENEC 5 Karşılaştırmak tablo Modena 5 © 2011 Koninklijke Philips Electronics N.V.Tüm hakları saklıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Ticari markalar Koninklijke PhilipsElectronics N.V. veya ilgili sahiplerine aittir. www.philips.com/lighting   2011, Ocak 1Bilgi değişimi
