Savio TBS760/TBS770

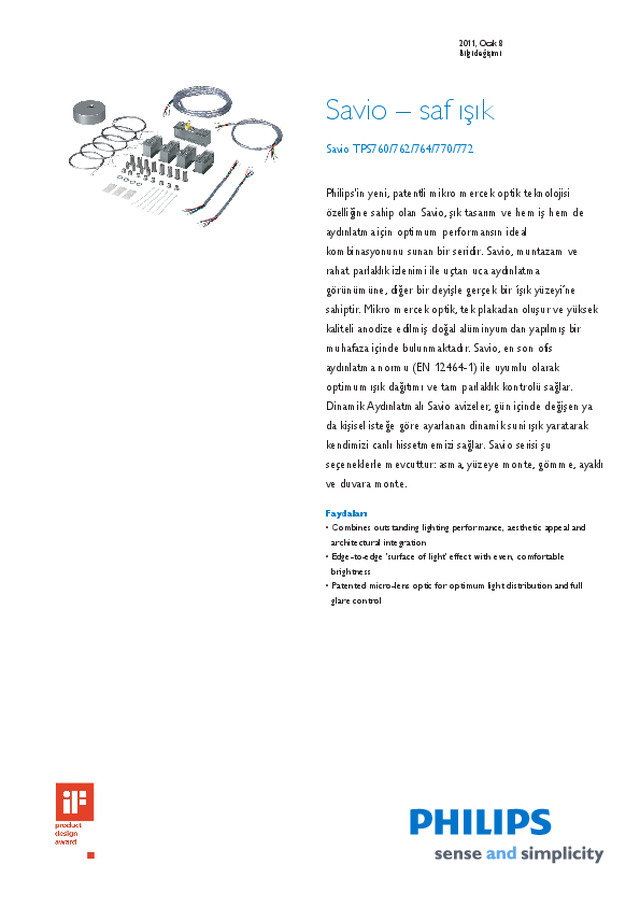

2011, Ocak 8Bilgi değişimi Savio – saf ışık Savio TPS760/762/764/770/772 Philips'in yeni, patentli mikro mercek optik teknolojisiözelliğine sahip olan Savio, şık tasarım ve hem iş hem deaydınlatma için optimum performansın idealkombinasyonunu sunan bir seridir. Savio, muntazam verahat parlaklık izlenimi ile uçtan uca aydınlatmagörünümüne, diğer bir deyişle gerçek bir ‘ışık yüzeyi’nesahiptir. Mikro mercek optik, tek plakadan oluşur ve yüksekkaliteli anodize edilmiş doğal alüminyumdan yapılmış birmuhafaza içinde bulunmaktadır. Savio, en son ofisaydınlatma normu (EN 12464-1) ile uyumlu olarakoptimum ışık dağıtımı ve tam parlaklık kontrolü sağlar.Dinamik Aydınlatmalı Savio avizeler, gün içinde değişen yada kişisel isteğe göre ayarlanan dinamik suni ışık yaratarakkendimizi canlı hissetmemizi sağlar. Savio serisi şuseçeneklerle mevcuttur: asma, yüzeye monte, gömme, ayaklıve duvara monte. Faydaları • Combines outstanding lighting performance, aesthetic appeal and architectural integration • Edge-to-edge 'surface of light' effect with even, comfortable brightness • Patented micro-lens optic for optimum light distribution and full glare control

şartlar • Tür TPS760 (doğrudan aydınlatma, stan- dart model) TPS762 (doğrudan %70 / dolaylı %30 aydınlatma, standart model) TPS764 (doğrudan %30 / dolaylı %70 aydınlatma, standart model) • Işık kaynağı Floresan: - 2 x ya da 4 x MASTER TL5 / G5 / 14, 24, 28, 35, 49, 54, 80 W • Lamba dahildir Hayır Evet (ışık rengi 451 (ActiViva Natural), 452 (ActiViva Active), 827, 830 ya da 840) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Uygulayıcı, Akıllı (HFP-I) - Yüksek Frekans Uygulayıcı (HFP) - Yüksek Frekans Düzenleyici, DALI (HFRD) - Yüksek Frekans Düzenleyici (HFR) - Yüksek Frekans Düzenleyici, dokun- matik düğme (HFR-T) • Optik kapak Akrilat mikro mercek optik (AC- MLO) Polikarbonat mikro mercek optik (PC-MLO) • Bağlantı İtmeli konnektör • Seçenek Difüzör bağlanmış Açık muhafaza (HO) Acil aydınlatma: 3 saat (EL3) Aydınlatma kontrolleri: ActiLume çoklu kontrol cihazı (ACL) Euro sigorta (FU) dahildir • Muhafaza konfigüras- yonu (sıra düzeni için) Bir sırayı bitirmek için sıra ucu (LE) Sıraya eklemek için faz 1 sıra özelliği (LF) • Malzeme Muhafaza: anodize edilmiş alüminyum Mikro mercek optik: PMMA (isteğe bağlı olarak polikarbonat) Çerçeve: polikarbonat (yarı saydam) • Kurulum Dikdörtgen modeller: - Tek ya da sıralı; iki çift çelik kablo asma seti (SMS) ya da iki üçlü çelik kablo asma seti (SMT) ile asma montaj, her ikisi de metal benzeri güç kablosu ile, 150 cm ve tavan kapakları Kare modeller: - Tek; 150 cm metal benzeri güç kablosu içeren dört tek çelik kablo asma seti ile asma montaj ve tavan kapakları (SM4) Blok düzenlemede kare modeller: - 150 cm metal benzeri güç kablosu içeren tek çelik kablo asma seti ile asma montaj ve tavan kapakları (SBM) Kavrama cihazı (Reutlinger) ile hızlı ince ayar • Aksesuar Kare blok düzenleme için bağlama seti • Açıklamalar MLO optik, iç mekan çalışma yerleri normuna uygun olarak tüm görüş açılarında optimum ışık dağıtımı ve tam parlaklık sağlar (EN12464-1, UGR Avizeler standart olarak difüzörsüz verilir (ND) Özel sıra düzenleme avizeleri (LE ve LF türleri), tüm bağlantı ve asma parçalarını ve içerden kablolamayı içerir Özel kuruluma hazır modeller mevcuttur (KIT) • Ana uygulamalar Ofis, büyük mağazalar • Tür TPS770 (doğrudan aydınlatma, Dinamik Aydınlatma modeli) TPS772 (doğrudan %70 / dolaylı %30 aydınlatma, Dinamik Aydınlatma modeli) • Işık kaynağı Floresan: - 3 x ya da 6 x MASTER TL5 / G5 / 14, 24, 28, 35, 49, 54, 80 W • Lamba dahildir Evet (ışık rengi 827 ve 865) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Düzenleyici, DALI (HFRD) • Optik kapak Akrilat mikro mercek optik (AC- MLO) Polikarbonat mikro mercek optik (PC-MLO) • Bağlantı İtmeli konnektör • Seçenek Açık muhafaza (HO) (sadece TPS772 modelinde) Acil aydınlatma: 3 saat (EL3) Aydınlatma kontrolleri: Renk Çeşit- leme Kontrol Cihazı (CVC) Euro sigorta (FU) dahildir • Muhafaza konfigüras- yonu (sıra düzeni için) Bir sırayı bitirmek için sıra ucu (LE) Sıraya eklemek için faz 1 sıra özelliği (LF) • Malzeme Muhafaza: anodize edilmiş alüminyum Mikro mercek optik: PMMA (isteğe bağlı olarak polikarbonat) Çerçeve: polikarbonat (yarı saydam) • Kurulum Dikdörtgen modeller: - Tek ya da sıralı; iki çift çelik kablo asma seti (SMS) ya da iki üçlü çelik kablo asma seti (SMT) ile asma montaj, her ikisi de metal benzeri güç kablosu ile, 150 cm ve tavan kapakları Kare modeller: - Tek; 150 cm metal benzeri güç kablosu içeren dört tek çelik kablo asma seti ile asma montaj ve tavan kapakları (SM4) Blok düzenlemede kare modeller: - 150 cm metal benzeri güç kablosu içeren tek çelik kablo asma seti ile asma montaj ve tavan kapakları (SBM) Kavrama cihazı (Reutlinger) ile hızlı ince ayar Savio TPS760/762/764/770/772 2 2011, Ocak 8Bilgi değişimi

• Aksesuar Kare blok düzenleme için bağlama seti • Açıklamalar MLO optik, iç mekan çalışma yerleri normuna uygun olarak tüm görüş açılarında optimum ışık dağıtımı ve tam parlaklık sağlar (EN12464-1, UGR Özel sıra düzenleme avizeleri (LE ve LF türleri), tüm bağlantı ve asma parçalarını ve içerden kablolamayı içerir Özel kuruluma hazır modeller mevcuttur (KIT) • Ana uygulamalar Ofis, büyük mağazalar İlgili ürünler Dinamik Aydınlatma parçası olan ya da olmayan, PMMA mikro mercek optik (AC-MLO) ile, doğrudan ya da doğrudan/ dolaylı aydınlatma için Savio TPS760/762/764/770/772 asma avize Dinamik Aydınlatma parçası olan ya da olmayan, PMMA mikro mercek optik (AC-MLO) ile, doğrudan ya da doğrudan/ dolaylı aydınlatma için Savio TPS760/762/764/770/772 asma avize Savio TPS760/762/764/770/772 suspended luminaire with PMMA micro- lens optic (AC-MLO/PC-MLO) for direct or direct/indirect lighting, with or without Dynamic Lighting facility and CVC Savio TPS760/762/764/770/772 3 2011, Ocak 8Bilgi değişimi

Boyutlu çizim TPS760/762/764 2 x TL5, TPS770/772 3 x TL5 Product A (Min) A (Norm) A (Max) B (Min) B (Norm) B (Max) TPS762 2x35W/840 HFP PC-MLO SMS 1400 1559 TPS760 2x28W/830 HFP AC-MLO SMS 1100 1259 TPS760 2x28W/830 HFR AC-MLO SMS 1100 1259 TPS760 2x54W/830 HFR AC-MLO SMS 1100 1259 TPS760 2x28W/840 HFP AC-MLO SMS 1100 1259 TPS760 2x35W/840 HFP AC-MLO SMS 1400 1559 TPS762 2x49W/840 HFP AC-MLO SMS 1400 1559 TPS760 2x35W/830 HFP AC-MLO SMS 1400 1559 TPS760 2x54W/840 HFR AC-MLO SMS 1100 1259 TPS762 2x35W/830 HFP AC-MLO SMS 1400 1559 TPS762 2x35W/830 HFR AC-MLO SMS 1400 1559 TPS760 2x28W/840 HFP ND AC-MLO SMS 1100 1259 TPS760 2x28W/840 HFR ND AC-MLO SMS 1100 1259 TPS760 2x35W/840 HFP ND AC-MLO SMS 1400 1559 TPS760 2x35W/840 HFP ND AC-MLO FU SMS 1400 1559 TPS772 3x28W/827/865 HFD AC-MLO CVC SMS 1100 1259 ÜRÜN BİLGİLERİ Mikro mercek optik, muntazam ve rahat bir ışık dağıtımı sağlar. Yarı saydam çerçeve ile doğal anodize edilmiş alüminyum Mikro mercek optik, muntazam ve rahat bir ışık dağıtımı sağlar. Yarı saydam çerçeve ile doğal anodize edilmiş alüminyum Savio TPS760/762/764/770/772 4 2011, Ocak 8Bilgi değişimi

ÜRÜN BİLGİLERİ Fotometrik bilgi (cd/1000lm) L.O.R.=0.67 0-180 o 90-270 o 0 o 180 o 60 o o 60 90 o o 90 120 o o 120 150 o o 150 100 100 200 200 300 300 g TPS762 2xTL5-35W HFP PC-MLO (cd/1000lm) L.O.R.=0.62 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TPS760 2xTL5-28W HFP AC-MLO (cd/1000lm) L.O.R.=0.63 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TPS760 4xTL5-14W HFP AC-MLO (cd/1000lm) L.O.R.=0.62 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TPS760 2xTL5-35W HFP AC-MLO (cd/1000lm) L.O.R.=0.64 0-180 o 90-270 o 0 o 180 o 60 o o 60 90 o o 90 120 o o 120 150 o o 150 100 100 200 200 300 300 g TPS762 2xTL5-49W HFP AC-MLO (cd/1000lm) L.O.R.=0.69 0-180 o 90-270 o 0 o 180 o 60 o o 60 90 o o 90 120 o o 120 150 o o 150 100 100 200 200 300 300 g TPS762 2xTL5-35W HFP AC-MLO Savio TPS760/762/764/770/772 5 2011, Ocak 8Bilgi değişimi

Fotometrik bilgi (cd/1000lm) L.O.R.=0.72 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TPS760 2xTL5-28W HFP ND AC-MLO (cd/1000lm) L.O.R.=0.72 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TPS760 2xTL5-35W HFP ND AC-MLO (cd/1000lm) L.O.R.=0.78 0-180 o 90-270 o 0 o 180 o 60 o o 60 90 o o 90 120 o o 120 150 o o 150 100 100 200 200 300 300 g TPS762 4xTL5-14W HFP ND AC-MLO Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Ampul Sayısı Ampul Grup Kodu Ampul Gücü Ampul Renk Kodu Acil Durum Aydınlat- ması Hat Geri- limi IP Kodu Balast Kombi Optik Eleman 746739 00 TPS762 2 TL5 35 840 No 220-240 IP40 HFP K No 747507 00 TPS760 2 TL5 28 830 No 220-240 IP40 HFP K No 747514 00 TPS760 2 TL5 28 830 No 220-240 IP40 HFR K No 747538 00 TPS760 2 TL5 54 830 No 220-240 IP40 HFR K No 749839 00 TPS760 2 TL5 28 840 No 220-240 IP40 HFP K No 749846 00 TPS760 2 TL5 35 840 No 220-240 IP40 HFP K No 749907 00 TPS762 2 TL5 49 840 No 220-240 IP40 HFP K No 750811 00 TPS760 2 TL5 35 830 No 220-240 IP40 HFP K No 750866 00 TPS760 2 TL5 54 840 No 220-240 IP40 HFR K No 751061 00 TPS762 2 TL5 35 830 No 220-240 IP40 HFP K No 751078 00 TPS762 2 TL5 35 830 No 220-240 IP40 HFR K No 756127 00 TPS760 2 TL5 28 840 No 220-240 IP40 HFP K ND 756141 00 TPS760 2 TL5 28 840 No 220-240 IP40 HFR K ND 756172 00 TPS760 2 TL5 35 840 No 220-240 IP40 HFP K ND 756189 00 TPS760 2 TL5 35 840 No 220-240 IP40 HFP K ND 747545 00 TPS760 4 TL5 14 830 No 220-240 IP40 HFP K No 747552 00 TPS760 4 TL5 14 830 No 220-240 IP40 HFR K No 749877 00 TPS760 4 TL5 14 840 No 220-240 IP40 HFP K No 750927 00 TPS760 4 TL5 14 840 No 220-240 IP40 HFR K No 756684 00 TPS762 4 TL5 14 830 No 220-240 IP40 HFP K ND 493725 00 TPS760 4 TL5 24 840 No 220-240 IP40 HFR K ND 759142 00 TPS772 3 TL5 28 827/865 No 220-240 IP40 HFD K No 794792 00 ZPH760 - - - - - - - - - - Karşılaştırmak tablo Savio TPS760/762/764/770/772 6 2011, Ocak 8Bilgi değişimi

Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Koruma Sınıfı Aydınlatma Kontrol Ünitesi Koruma İşareti Kızdırma teli testi optik kapak Avrupa Topluluğu işareti ENEC markası 746739 00 TPS762 CLI No F 850/5 PC-MLO CE ENEC 747507 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 747514 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 747538 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 749839 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 749846 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 749907 00 TPS762 CLI No F 650/5 AC-MLO CE ENEC 750811 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 750866 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 751061 00 TPS762 CLI No F 650/5 AC-MLO CE ENEC 751078 00 TPS762 CLI No F 650/5 AC-MLO CE ENEC 756127 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 756141 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 756172 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 756189 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 747545 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 747552 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 749877 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 750927 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 756684 00 TPS762 CLI No F 650/5 AC-MLO CE ENEC 493725 00 TPS760 CLI No F 650/5 AC-MLO CE ENEC 759142 00 TPS772 CLI CVC F 650/5 AC-MLO CE ENEC 794792 00 ZPH760 - - - - - - - Karşılaştırmak tablo Savio TPS760/762/764/770/772 7 © 2011 Koninklijke Philips Electronics N.V.Tüm hakları saklıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Ticari markalar Koninklijke PhilipsElectronics N.V. veya ilgili sahiplerine aittir. www.philips.com/lighting   2011, Ocak 8Bilgi değişimi
