Savio TBS760/TBS770

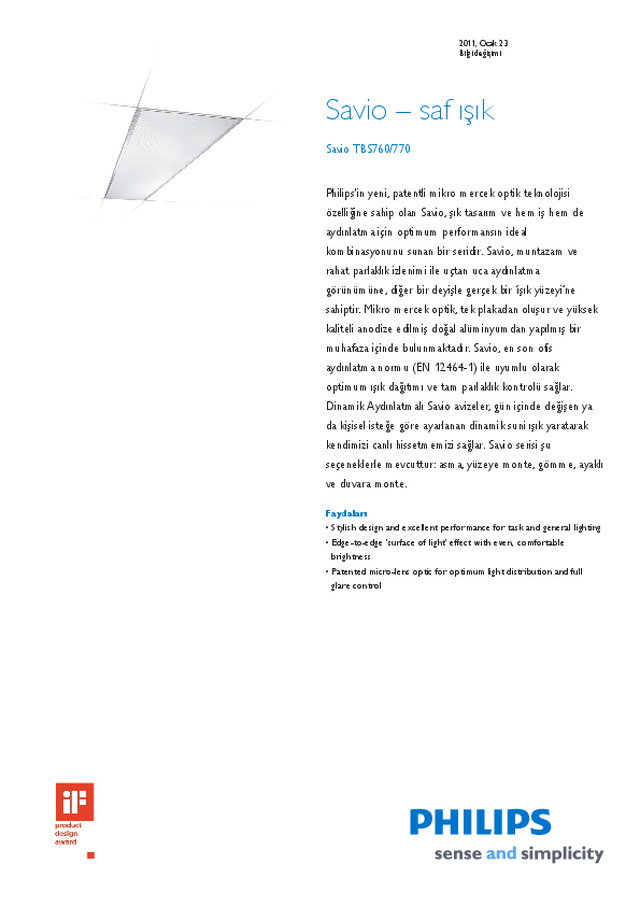

2011, Ocak 23Bilgi değişimi Savio – saf ışık Savio TBS760/770 Philips'in yeni, patentli mikro mercek optik teknolojisiözelliğine sahip olan Savio, şık tasarım ve hem iş hem deaydınlatma için optimum performansın idealkombinasyonunu sunan bir seridir. Savio, muntazam verahat parlaklık izlenimi ile uçtan uca aydınlatmagörünümüne, diğer bir deyişle gerçek bir ‘ışık yüzeyi’nesahiptir. Mikro mercek optik, tek plakadan oluşur ve yüksekkaliteli anodize edilmiş doğal alüminyumdan yapılmış birmuhafaza içinde bulunmaktadır. Savio, en son ofisaydınlatma normu (EN 12464-1) ile uyumlu olarakoptimum ışık dağıtımı ve tam parlaklık kontrolü sağlar.Dinamik Aydınlatmalı Savio avizeler, gün içinde değişen yada kişisel isteğe göre ayarlanan dinamik suni ışık yaratarakkendimizi canlı hissetmemizi sağlar. Savio serisi şuseçeneklerle mevcuttur: asma, yüzeye monte, gömme, ayaklıve duvara monte. Faydaları • Stylish design and excellent performance for task and general lighting• Edge-to-edge 'surface of light' effect with even, comfortable brightness • Patented micro-lens optic for optimum light distribution and full glare control

şartlar • Tür TBS760 (standart model) • Tavan ızgarası Modül boyutu: 300 / 600 mm Açılmış t şeklinde, gizli sabit ve alçıpan tavanlar • Işık kaynağı Floresan: - 2 x ya da 4 x MASTER TL5 / G5 / 14, 24, 28, 35, 49, 54, 80 W • Lamba dahildir Evet (ışık rengi 451 (ActiViva Natural), 452 (ActiViva Active), 827, 830 ya da 840) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Uygulayıcı (HFP) - Yüksek Frekans Düzenleyici, DALI (HFD) - Yüksek Frekans Düzenleyici (HFR) - Yüksek Frekans Düzenleyici, dokun- matik düğme (HFR-T) • Optik kapak Akrilat mikro mercek optik (AC- MLO) Polikarbonat mikro mercek optik (PC-MLO) • Bağlantı Wieland konnektör (W4) • Seçenek Acil aydınlatma: 3 saat (EL3) Aydınlatma Kontrolleri: ActiLume çoklu kontrol cihazı (ACL) CEE 7 fişli kablo (CCE) Euro sigorta (FU) dahildir Güvenlik kablosu (SC) • Malzeme Muhafaza: anodize edilmiş alüminyum Mikro mercek optik: PMMA (isteğe bağlı olarak polikarbonat) Çerçeve: polikarbonat (yarı saydam) Beyaz çinko kaplamalı çelik plaka muhafazaya monte • Kurulum Tek; açık tavan ızgaralarında yığma ya da gizli tavan ızgaraları ve alçıpan tavanlarda tavan braketleri ile • Aksesuar Asma braket seti • Açıklamalar MLO optik, iç mekan çalışma yerleri normuna uygun olarak tüm görüş açılarında optimum ışık dağıtımı ve tam parlaklık sağlar (EN12464-1, UGR Avizeler difüzörsüz verilir (ND) Özel kuruluma hazır modeller mevcuttur (KIT) • Ana uygulamalar Ofis, büyük mağazalar • Tür TBS770 (Dinamik Aydınlatma modeli) • Tavan ızgarası Modül boyutu: 300 / 600 mm Açılmış t şeklinde, gizli sabit ve alçıpan tavanlar • Işık kaynağı Floresan: - 3 x ya da 6 x MASTER TL5 / G5 / 14, 28, 35, 49, 54 W • Lamba dahildir Evet (ışık rengi 827 ve 865) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Düzenleyici, DALI (HFD) • Optik kapak Akrilat mikro mercek optik (AC- MLO) Polikarbonat mikro mercek optik (PC-MLO) • Bağlantı Wieland konnektör, 4 kutuplu (W4) • Seçenek Acil aydınlatma: 3 saat (EL3) Aydınlatma Kontrolleri: renk çeşit- leme kontrol cihazı (CVC) Euro sigorta (FU) dahildir Güvenlik kablosu (SC) • Malzeme Muhafaza: anodize edilmiş alüminyum Mikro mercek optik: PMMA (isteğe bağlı olarak polikarbonat) Çerçeve: polikarbonat (yarı saydam) Beyaz çinko kaplamalı çelik plaka muhafazaya monte • Kurulum Tek; açık tavan ızgaralarında yığma ya da gizli tavan ızgaraları ve alçıpan tavanlarda tavan braketleri ile • Aksesuar Asma braket seti, uzaktan kumanda, kontrol KİTİ • Açıklamalar MLO optik, iç mekan çalışma yerleri normuna uygun olarak tüm görüş açılarında optimum ışık dağıtımı ve tam parlaklık sağlar (EN12464-1, UGR Özel kuruluma hazır modeller mevcuttur (KIT) • Ana uygulamalar Ofis, büyük mağazalar Savio TBS760/770 2 2011, Ocak 23Bilgi değişimi

İlgili ürünler PMMA ya da polikarbonat mikro mercek optik (AC-MLO/PC-MLO) ile Savio TBS760/770 yüzeye monte avize; Dinamik Aydınlatma parçası ile Savio TBS770 PMMA ya da polikarbonat mikro mercek optik (AC-MLO/PC-MLO) ile Savio TBS760/770 yüzeye monte avize; Dinamik Aydınlatma parçası ile Savio TBS770 PMMA ya da polikarbonat mikro mercek optik (AC-MLO/PC-MLO) ile Savio TBS760/770 yüzeye monte avize; Dinamik Aydınlatma parçası ile Savio TBS770 Boyutlu çizim TBN760/770 TBS760/770 2, 3 x Product A (Min) A (Norm) A (Max) TBS760 2x28W/830 HFP AC-MLO 1197 TBS760 2x54W/830 HFP AC-MLO 1197 TBS760 2x28W/840 HFP AC-MLO 1197 TBS760 2x35W/840 HFP AC-MLO 1497 TBS760 2x28W/830 HFP ND AC-MLO 1197 TBS760 2x28W/830 HFR ND AC-MLO 1197 TBS760 2x35W/830 HFR ND AC-MLO 1497 Savio TBS760/770 3 2011, Ocak 23Bilgi değişimi

Fotometrik bilgi TBS760 2xTL5-28W HFP AC-MLO TBS760 2xTL5-54W HFP AC-MLO TBS760 4xTL5-14W HFP AC-MLO TBS760 2xTL5-35W HFP AC-MLO TBS760 2xTL5-28W HFP ND AC-MLO TBS760 4xTL5-14W HFP ND AC-MLO Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Ampul Sayısı Ampul Grup Kodu Ampul Gücü Ampul Renk Kodu Acil Durum Aydınlat- ması Hat Geri- limi IP Kodu Balast Kombi Optik Eleman 747668 00 TBS760 2 TL5 28 830 No 220-240 IP40 HFP K No 747682 00 TBS760 2 TL5 54 830 No 220-240 IP40 HFP K No 749938 00 TBS760 2 TL5 28 840 No 220-240 IP40 HFP K No 749945 00 TBS760 2 TL5 35 840 No 220-240 IP40 HFP K No 756981 00 TBS760 2 TL5 28 830 No 220-240 IP40 HFP K ND 756998 00 TBS760 2 TL5 28 830 No 220-240 IP40 HFR K ND 757032 00 TBS760 2 TL5 35 830 No 220-240 IP40 HFR K ND 747705 00 TBS760 4 TL5 14 830 No 220-240 IP40 HFP K No 747712 00 TBS760 4 TL5 14 830 No 220-240 IP40 HFR K No 749976 00 TBS760 4 TL5 14 840 No 220-240 IP40 HFP K No 757124 00 TBS760 4 TL5 14 830 No 220-240 IP40 HFP K ND 751726 00 TBS770 6 TL5 14 827/865 No 220-240 IP40 HFD K No Karşılaştırmak tablo Savio TBS760/770 4 2011, Ocak 23Bilgi değişimi

Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Koruma Sınıfı Aydınlatma Kontrol Ünitesi Koruma İşareti Kızdırma teli testi optik kapak Avrupa Topluluğu işareti ENEC markası 747668 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 747682 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 749938 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 749945 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 756981 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 756998 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 757032 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 747705 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 747712 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 749976 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 757124 00 TBS760 CLI No F 650/5 AC-MLO CE ENEC 751726 00 TBS770 CLI CVC F 650/5 AC-MLO CE ENEC Karşılaştırmak tablo Savio TBS760/770 5 © 2011 Koninklijke Philips Electronics N.V.Tüm hakları saklıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Ticari markalar Koninklijke PhilipsElectronics N.V. veya ilgili sahiplerine aittir. www.philips.com/lighting   2011, Ocak 23Bilgi değişimi
