Smarform TCS460

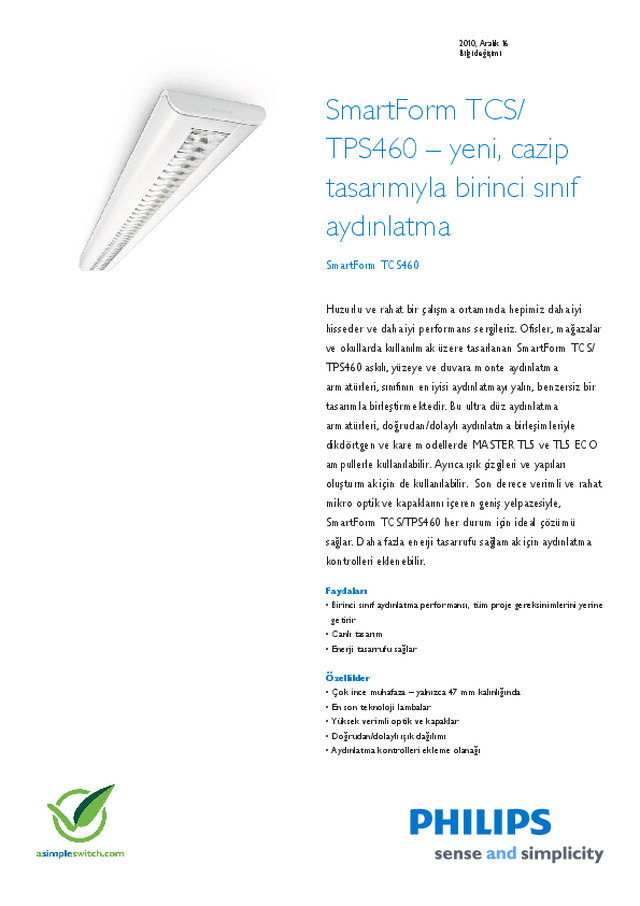

2010, Aralık 16Bilgi değişimi SmartForm TCS/TPS460 – yeni, caziptasarımıyla birinci sınıfaydınlatma SmartForm TCS460 Huzurlu ve rahat bir çalışma ortamında hepimiz daha iyihisseder ve daha iyi performans sergileriz. Ofisler, mağazalarve okullarda kullanılmak üzere tasarlanan SmartForm TCS/TPS460 askılı, yüzeye ve duvara monte aydınlatmaarmatürleri, sınıfının en iyisi aydınlatmayı yalın, benzersiz birtasarımla birleştirmektedir. Bu ultra düz aydınlatmaarmatürleri, doğrudan/dolaylı aydınlatma birleşimleriyledikdörtgen ve kare modellerde MASTER TL5 ve TL5 ECOampullerle kullanılabilir. Ayrıca ışık çizgileri ve yapılarıoluşturmak için de kullanılabilir.  Son derece verimli ve rahatmikro optik ve kapaklarını içeren geniş yelpazesiyle,SmartForm TCS/TPS460 her durum için ideal çözümüsağlar. Daha fazla enerji tasarrufu sağlamak için aydınlatmakontrolleri eklenebilir. Faydaları • Birinci sınıf aydınlatma performansı, tüm proje gereksinimlerini yerine getirir • Canlı tasarım• Enerji tasarrufu sağlar Özellikler • Çok ince muhafaza – yalnızca 47 mm kalınlığında• En son teknoloji lambalar• Yüksek verimli optik ve kapaklar• Doğrudan/dolaylı ışık dağılımı• Aydınlatma kontrolleri ekleme olanağı

Uygulama • Ofisler• Mağazalar• Okullar şartlar • Tür TCS460 • Işık kaynağı Floresan: • Ampul dahil Evet, TL5 ECO (830 veya 840) Evet, TL5 (ampul rengi 451 (ActiViva Natural), 452 (ActiViva Active), 827, 830 veya 840) Hayır • Balast Elektronik, Yüksek Frekanslı 220-240 V / 50-60 Hz: • Muhafaza konfigüras- yonu (hat düzenleme- leri için) Hat sonu, 1 faz (LE1), hattı bitirmek için Hat özelliği, 1 faz (LF1), hatta eklemek için • Optik 1, 2, 3, 4 lamba modeli: 1, 2 lamba modeli: • Optik kapak 1, 2 lamba modeli: 3, 4 lamba modeli: • Bağlantı Çekerek çıkarmalı içeri itmeli bağlantı (PIP) Kablo, uzunluk 200 cm, CEE7 (CCE) fişli • Seçenekler Acil durum aydınlatması: 1 saat (EL1), 3 saat (EL3) Aydınlatma kontrolleri: PVC içermeyen dahili kablolama (PVCFR) Avrupa için kullanılan sigorta (FU) dahil • Malzeme ve renk Muhafaza: Çinko kaplı çelik, beyaz RAL9016 temelli Opsiyonel olarak beyaz RAL9010 veya gümüş gri RAL9006 temelli • Aksesuarlar Bağımsız veya sıralı; aydınlatma arma- türü önceden vidalanmış tavan desteklerine tıklatılarak takılır • Açıklamalar Kurulum sırasında optiğin korunması için koruma folyosu Bağımsız hat düzenleme aydınlatma armatürlerine (LE ve LF türleri) tüm bağlantı kabloları ve dahili kablolama dahildir • Type BCS460 • Light source Replaceable LED module • Power (steady state in W, +/- 10%) 29 W (for LED15 and LED18) 58 W (for LED36) • Beam angle 80 - 100º (dependant on configura- tion) • Luminous flux 1500 - 3600 lm (dependant on confi- guration) • Correlated Color Temperature 4000 K • Color Rendering Index 80 • Maintenance of lumen output - L90 25,000 hours at 25ºC • Maintenance of lumen output - L70 50,000 hours at 25ºC • Driver failure rate 0.75% per 5000 hours • Operating tempera- ture range +10ºC to +40ºC • Driver Built-in • Mains voltage 230 or 240 V / 50-60 Hz • Options Emergency lighting (integrated): 3 hours (EL3) • Material Housing: zinc-coated steel • Color White, RAL 9016 based Optional white RAL 9010 or silver grey RAL 9006 based • Optical cover 1, 2-lamp version: - OLC micro-lens optic in polycarbo- nate cover (MLO-PC) - Opal optic in polycarbonate cover (O-PC) - Linear lens array optic in polycarbo- nate cover (LIN-PC) 3-lamp version: - OLC micro-lens optic made of poly- carbonate (PC-MLO) • Housing configuration (for line arrange- ments) Line end, 1 phase (LE1), for ending a line Line feature, 1 phase (LF1), for inser- tion in a line • Connection Push-in connection with pull relief (PIP) Cable, length 200 cm, with plug CEE7 (CCE) • Installation Individual or in line; clicking the lumi- naire into pre-screwed ceiling brac- kets Through-wiring possible Installation without removing LED module and optic/cover • Remarks LED light modules can be easily replaced by new, more energy effi- cient LED light modules SmartForm TCS460 2 2010, Aralık 16Bilgi değişimi

Protection foil to protect the optic during installation Dedicated line-arrangement lumi- naires (LE and LF types) include all connection and through-wiring İlgili ürünler SmartForm BCS460 surface-mounted luminaire with linear lens array optic in polycarbonate cover (LIN-PC) Boyutlu çizim BCS460 W16L120 ÜRÜN BİLGİLERİ LED light engine: easy replacement Light effect: lines/crosses Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Ampul Grup Kodu Ampul Renk Kodu Renk Acil Durum Aydınlat- ması Hat Gerilimi Aydınlatma Kontrol Ünitesi Üst Reflektör Kızdırma teli testi optik kapak İç kablo- lama 909353 00 BCS460 LED24 840 WH No 220-240 No No 850/5 LIN-PC STD Karşılaştırmak tablo SmartForm TCS460 3 © 2010 Koninklijke Philips Electronics N.V.Tüm hakları saklıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Ticari markalar Koninklijke PhilipsElectronics N.V. veya ilgili sahiplerine aittir. www.philips.com/lighting   2010, Aralık 16Bilgi değişimi
