TCS398

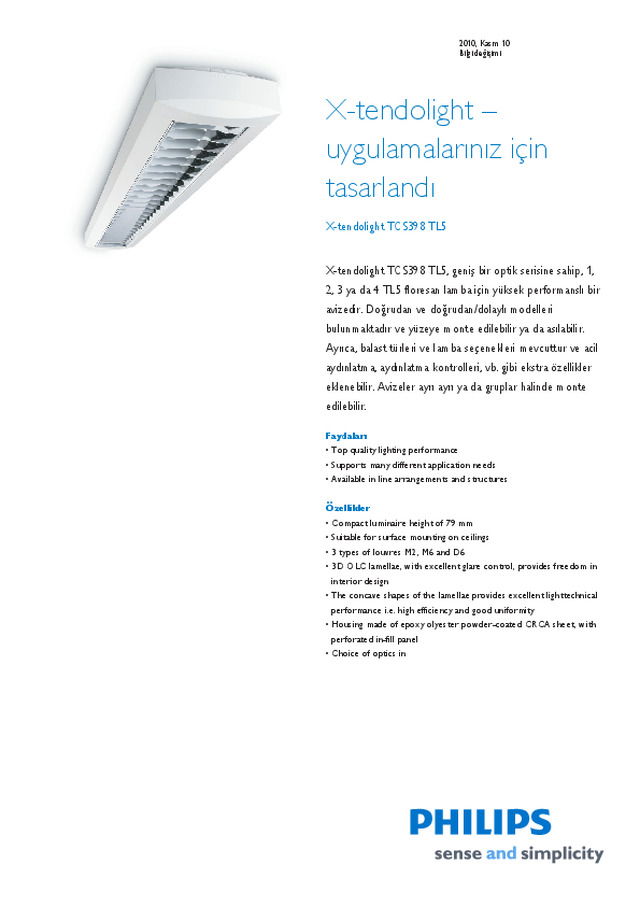

2010, Kasım 10Bilgi değişimi X-tendolight –uygulamalarınız içintasarlandı X-tendolight TCS398 TL5 X-tendolight TCS398 TL5, geniş bir optik serisine sahip, 1,2, 3 ya da 4 TL5 floresan lamba için yüksek performanslı biravizedir. Doğrudan ve doğrudan/dolaylı modelleribulunmaktadır ve yüzeye monte edilebilir ya da asılabilir.Ayrıca, balast türleri ve lamba seçenekleri mevcuttur ve acilaydınlatma, aydınlatma kontrolleri, vb. gibi ekstra özelliklereklenebilir. Avizeler ayrı ayrı ya da gruplar halinde monteedilebilir. Faydaları • Top quality lighting performance• Supports many different application needs• Available in line arrangements and structures Özellikler • Compact luminaire height of 79 mm• Suitable for surface mounting on ceilings• 3 types of louvres M2, M6 and D6• 3D OLC lamellae, with excellent glare control, provides freedom in interior design • The concave shapes of the lamellae provides excellent lighttechnical performance i.e. high efficiency and good uniformity • Housing made of epoxy olyester powder-coated CRCA sheet, with perforated in-fill panel • Choice of optics in

Uygulama • Representative offices• Reception and public service areas• General offices, schools• Recreational areas (restaurants, cafeterias)• Corridors and staircases• Department stores, boutiques X-tendolight TCS398 TL5 2 2010, Kasım 10Bilgi değişimi

şartlar • Tür TCS398 (195 mm genişlik) • Işık kaynağı Floresan: - 1 x MASTER TL5 / G5 / 14, 24, 28, 35, 49, 54, 80 W - 2 x MASTER TL5 / G5 / 28, 35, 49, 54 W -  bir lamba muhafazasında iki lamba (H1L) • Lamba dahildir Hayır Evet (ışık rengi 451 (ActiViva Natural), 452 (ActiViva Active), 827, 830 ya da 840) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Uygulayıcı, Akıllı (HFP-I) - Yüksek Frekans Uygulayıcı (HFP) - Yüksek Frekans Düzenleyici, DALI (HFRD) - Yüksek Frekans Düzenleyici (HFR) • Işık dağıtımı Doğrudan aydınlatma (D) Doğrudan / Dolaylı aydınlatma (D/I) • Optik Çok parlak optik, yüksek derecede yansıtıcı, tepe yansıtıcı ile (T C6-H) Çok parlak optik, yüksek derecede yansıtıcı (C6-H) Çok parlak optik, çift parabolik, kapalı (C6) Yarı çok parlak optik, yüksek dere- cede yansıtıcı, tepe yansıtıcı ile (T D6- H) Yarı çok parlak optik, yüksek dere- cede yansıtıcı (D6-H) Yarı çok parlak optik, çift parabolik (D6) Mat optik, yüksek derecede yansıtıcı, tepe yansıtıcı ile (T M6-H) Mat optik, yüksek derecede yansıtıcı (M6-H) Mat optik, çift parabolik örtücüler, kapalı (M6) Mat optik, çift parabolik örtücüler, asimetrik (M6-A) Mat optik, çift parabolik, çift yönlü 30° (M6-BD30) Mat optik, çift parabolik, çift yönlü 45° (M6-BD45) Mat ayna, çıkıntılı çapraz örtücüler (M2) Mat ayna, çıkıntılı örtücü, geniş ışık saçma (M2-WB) Mat ayna, çıkıntılı örtücü, asimetrik (M2-A) Mat optik, çıkıntılı örtücü, çift yönlü 30° (M2-BD30) Mat optik, çıkıntılı örtücü, çift yönlü 45° (M2-BD45) Şeritli örtücü, düz çapraz örtücüler (L1) Dekoratif yeşil örtücüleri olan ayna (M-DGN) Asimetrik ayna (A) • Optik kapak Dekoratif opal kapak (OD) • Bağlantı İtmeli konnektör, lamba bölümünün dışında ya da içinde BESA kutusu • Renk Beyaz Gümüş (SI) (isteğe bağlı) • Seçenek Acil aydınlatma: - 3 saat (EL3), 14 W duy (E14) Aydınlatma kontrolleri: - Luxsense gün ışığı kontrol cihazı (LX) - ActiLume çoklu kontrol cihazı (ACL) Euro sigorta (FU) dahildir X-tendolight TCS398 TL5 3 2010, Kasım 10Bilgi değişimi

Montaj sırasında optiği korumak için koruyucu folyo (FL) Avizeyi dengelemek için denge ağırlığı (CW) • Malzeme Muhafaza: kaplama çelik, beyaz ya da gümüş Köşe parçaları: ABS, beyaz ya da gümüş • Kurulum Tek; vidalı montaj ya da isteğe bağlı asma aksesuarları Konfigürasyonlar: - vidalı montaj ya da isteğe bağlı asma aksesuarları - 1 ya da 3 faz geçmeli kabloya sahip ve kullanılacak uç kapağı olmayan (LF1 ya da LF3) özel sıra özellikli avize türleri (LF türleri) • Aksesuar Asma setleri, bağlama parçaları, döndürme cihazları, uç kapaklar, montaj braketi, denge ağırlığı • Açıklamalar Kapalı muhafaza türleri, LF avize türle- rinde bulunmaktadır • Ana uygulamalar Ofis, mağaza, eğlence, kamu binaları X-tendolight TCS398 TL5 4 2010, Kasım 10Bilgi değişimi

• Tür TCS398 (311 mm genişlik) • Işık kaynağı Floresan: - 2 x MASTER TL5 / G5 / 14, 24, 28, 35, 49, 54 W • Lamba dahildir Hayır Evet (ışık rengi 451 (ActiViva Natural), 452 (ActiViva Active), 827, 830 ya da 840) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Uygulayıcı, Akıllı (HFP-I) - Yüksek Frekans Uygulayıcı (HFP) - Yüksek Frekans Düzenleyici, DALI (HFRD) - Yüksek Frekans Düzenleyici (HFR) • Işık dağıtımı Doğrudan aydınlatma • Optik Çok parlak optik, yüksek derecede yansıtıcı, tepe yansıtıcı ile (T C6-H) Çok parlak optik, yüksek derecede yansıtıcı (C6-H) Çok parlak optik, çift parabolik, kapalı (C6) Yarı çok parlak optik, yüksek dere- cede yansıtıcı, tepe yansıtıcı ile (T D6- H) Yarı çok parlak optik, yüksek dere- cede yansıtıcı (D6-H) Yarı çok parlak optik, çift parabolik (D6) Mat optik, yüksek derecede yansıtıcı, tepe yansıtıcı ile (T M6-H) Mat optik, yüksek derecede yansıtıcı (M6-H) Mat optik, çift parabolik örtücüler, kapalı (M6) Mat optik, çift parabolik örtücüler, asimetrik (M6-A) Mat optik, çift parabolik, çift yönlü 30° (M6-BD30) Mat ayna, çıkıntılı çapraz örtücüler (M2) Mat ayna, çıkıntılı örtücü, geniş ışık saçma (M2-WB) Mat ayna, çıkıntılı örtücü, asimetrik (M2-A) Mat optik, çıkıntılı örtücü, çift yönlü 30° (M2-BD30) Şeritli örtücü, düz çapraz örtücüler (L1) Dekoratif yeşil örtücüleri olan ayna (M-DGN) Mat ayna, Promotelec için düz çapraz örtücüler (M1-PR) X-tendolight TCS398 TL5 5 2010, Kasım 10Bilgi değişimi

• Optik kapak Dekoratif opal kapak (OD) • Bağlantı İtmeli konnektör, lamba bölümünün dışında ya da içinde BESA kutusu • Renk Beyaz Gümüş (SI) (isteğe bağlı) • Seçenek Acil aydınlatma: - 3 saat (EL3), 14 W duy (E14) Aydınlatma kontrolleri: - Luxsense gün ışığı kontrol cihazı (LX) - ActiLume çoklu kontrol cihazı (ACL) Euro sigorta (FU) dahildir Montaj sırasında optiği korumak için koruyucu folyo (FL) • Malzeme Muhafaza: kaplama çelik, beyaz ya da gümüş Köşe parçaları: ABS, beyaz ya da gümüş • Kurulum Tek; vidalı montaj ya da isteğe bağlı asma aksesuarları Konfigürasyonlar: - vidalı montaj ya da isteğe bağlı asma aksesuarları - 1 ya da 3 faz geçmeli kabloya sahip ve kullanılacak uç kapağı olmayan (LF1 ya da LF3) özel sıra özellikli avize türleri (LF türleri) • Aksesuar Asma setleri, bağlama parçaları, döndürme cihazları, uç kapaklar, montaj braketi, denge ağırlığı • Ana uygulamalar Ofis, mağaza, eğlence, kamu binaları • Tür TCS398 (kare) • Işık kaynağı Floresan: - 3 x ya da 4 x MASTER TL5 / G5 / 14, 24 W • Lamba dahildir Hayır Evet (ışık rengi 451 (ActiViva Natural), 452 (ActiViva Active), 827, 830 ya da 840) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Uygulayıcı, Akıllı (HFP-I) - Yüksek Frekans Uygulayıcı (HFP) - Yüksek Frekans Düzenleyici, DALI (HFRD) - Yüksek Frekans Düzenleyici (HFR) • Optik Çok parlak optik, yüksek derecede yansıtıcı, tepe yansıtıcı ile (T C6-H) Çok parlak optik, yüksek derecede yansıtıcı (C6-H) Çok parlak optik, çift parabolik, kapalı (C6) Yarı çok parlak optik, yüksek dere- cede yansıtıcı, tepe yansıtıcı ile (T D6- H) Yarı çok parlak optik, yüksek dere- cede yansıtıcı (D6-H) Yarı çok parlak optik, çift parabolik (D6) Mat optik, yüksek derecede yansıtıcı, tepe yansıtıcı ile (T M6-H) Mat optik, yüksek derecede yansıtıcı (M6-H) Mat optik, çift parabolik örtücüler, kapalı (M6) Mat ayna, çıkıntılı çapraz örtücüler (M2) Şeritli örtücü, düz çapraz örtücüler (L1) Dekoratif yeşil örtücüleri olan ayna (M-DGN) • Optik kapak Dekoratif opal kapak (OD) • Bağlantı İtmeli konnektör, sadece lamba bölü- münün içinde BESA kutusu • Renk Beyaz Gümüş (SI) (isteğe bağlı) • Seçenek Acil aydınlatma: - 1 saat (EL1), 3 saat (EL3), 14 W duy (E14) Aydınlatma kontrolleri: - Luxsense gün ışığı kontrol cihazı (LX) - ActiLume çoklu kontrol cihazı (ACL) Euro sigorta (FU) dahildir • Malzeme Muhafaza: kaplama çelik, beyaz ya da gümüş Köşe parçaları: ABS, beyaz ya da gümüş • Kurulum Tek; vidalı montaj • Açıklamalar Asma için bağlantı sadece içerden yapıldığından avize üzerinde koruyucu folyo bulunmaz • Ana uygulamalar Ofis, mağaza, eğlence, kamu binaları • Tür TCS398 (sıralı) • Işık kaynağı Floresan: - 1 x ya da 2 x MASTER TL5 / G5 / 28, 35, 49, 54, 80 W -  bir lamba muhafazasında iki lamba (H1L) • Lamba dahildir Hayır Evet (ışık rengi 451 (ActiViva Natural), 452 (ActiViva Active), 827, 830 ya da 840) (isteğe bağlı) • Donanım Elektronik, 220 - 240 V / 50 - 60 Hz: - Yüksek Frekans Uygulayıcı, Akıllı (HFP-I) X-tendolight TCS398 TL5 6 2010, Kasım 10Bilgi değişimi

- Yüksek Frekans Uygulayıcı (HFP) - Yüksek Frekans Düzenleyici, DALI (HFRD) - Yüksek Frekans Düzenleyici (HFR) • Muhafaza 1 ya da 3 fazlı geçmeli kablo ve bir uç kapak ile sıra ucu avizesi (LE1/3) 1 ya da 3 fazlı geçmeli kablosu olan ve uç kapaksız sıra ortası avizesi (LM1/3) • Işık dağıtımı Doğrudan aydınlatma (D) • Optik Çok parlak optik, yüksek derecede yansıtıcı, tepe yansıtıcı ile (T C6-H) Çok parlak optik, yüksek derecede yansıtıcı (C6-H) Çok parlak optik, çift parabolik, kapalı (C6) Yarı çok parlak optik, yüksek dere- cede yansıtıcı, tepe yansıtıcı ile (T D6- H) Yarı çok parlak optik, yüksek dere- cede yansıtıcı (D6-H) Yarı çok parlak optik, çift parabolik (D6) Mat ayna, çıkıntılı çapraz örtücüler (M2) • Bağlantı İtmeli konnektör, lamba bölümünün dışında ya da içinde BESA kutusu • Renk Beyaz Gümüş (SI) (isteğe bağlı) • Seçenek Aydınlatma kontrolleri: - Luxsense gün ışığı kontrol cihazı (LX) - ActiLume çoklu kontrol cihazı (ACL) Euro sigorta (FU) dahildir • Malzeme Muhafaza: boyalı çelik, beyaz ya da gümüş Köşe parçaları: ABS, beyaz ya da gümüş • Kurulum Tek; vidalı montaj ya da isteğe bağlı asma aksesuarları Konfigürasyonlar: - vidalı montaj ya da isteğe bağlı asma aksesuarları - 1 ya da 3 faz geçmeli kabloya sahip ve kullanılacak uç kapağı olmayan (LF1 ya da LF3) özel sıra özellikli avize türleri (LF türleri) • Aksesuar Asma seti, uç kapaklar • Açıklamalar Asma için bağlantı sadece içerden yapıldığından avize üzerinde koruyucu folyo bulunmaz • Ana uygulamalar Ofis, mağaza, eğlence, kamu binaları İlgili ürünler TL5 floresan lamba(lar) ve 3D plakalı (D6) OLC yüksek kaliteli yarı çok parlak alüminyum optik ile X-tendolight TCS398 asma ve yüzeye monte avize TL5 floresan lamba(lar) ve 3D plakalı (C6) OLC yüksek kaliteli çok parlak alüminyum optik ile X-tendolight TCS398 asma ve yüzeye monte avize TL5 floresan lamba(lar) ve dekoratif opal kapak (OD) ile X-tendolight TCS398 yüzeye monte avize TL5 floresan lamba(lar) ve dekoratif opal kapak (OD) ile X-tendolight TCS398 yüzeye monte temel (BASIC) avize X-tendolight TCS398 TL5 7 2010, Kasım 10Bilgi değişimi

İlgili ürünler TL5 floresan lamba(lar) ve 3D plakalı (D6) OLC yüksek kaliteli yarı çok parlak alüminyum optik ile X-tendolight TCS398 asma ve yüzeye monte temel (BASIC) avize TL5 floresan lamba(lar) ve 3D plakalı (M6) OLC yüksek kaliteli mat alüminyum optik ile X-tendolight TCS398 asma ve yüzeye monte temel (BASIC) avize TL5 floresan lamba(lar) ve 3D plakalı (M6) OLC yüksek kaliteli mat alüminyum optik ile X-tendolight TCS398 asma ve yüzeye monte avize X-tendolight TCS398 surface-mounted luminaire with TL5 fluorescent lamp(s) and OLC semi-high-gloss high-quality aluminum optic with 3D lamellae (D6) Boyutlu çizim TCS398 1, 2 x TL5 Product A1(Min) A1 (Norm) A1 (Max) A2(Min) A2 (Norm) A2 (Max) A3(Min) A3 (Norm) A3 (Max) B (Min) B (Norm) B (Max) C (Min) C (Norm) C (Max) TCS398 1xTL5-28W/830 HFP D6-H FL 1188 1203 1211 900 1258 TCS398 2xTL5-35W/830 HFP H1L C6 FL 1488 1503 1511 1200 1558 TCS398 2xTL5-28W/830 HFP H1L D6 FL 1188 1203 1211 900 1258 TCS398 2xTL5-28W/840 HFP H1L M6 FL 1188 1203 1211 900 1258 TCS398 2xTL5-49W/840 HFP H1L C6 FL EPG 1488 1503 1511 1200 1558 TCS398 2xTL5-49W/830 HFP H1L D6 FL 1488 1503 1511 1200 1558 TCS398 1xTL5-54W/830 HFP OD 1188 1203 1211 900 1258 X-tendolight TCS398 TL5 8 2010, Kasım 10Bilgi değişimi

aksesuarlar ZPH401 US SI Kavrama cihazı ile hızlı ince ayarlı asma seti ile X-tendolight TPS498 asma avize; dikdörtgen tavan kapağı dahildir; kablo uzunluğu 1.500 mm, 1,2 m2 (ZPH401 US) ZCS398 CC-T400-AD SI Konik tavan kapağı ve 400 mm asma borusu ve adaptör ile X-tendolight TCS398 asma avize (ZCS398 CC-T400/ CC-T400-AD) ZCS398 CP-S WH X-tendolight avizeleri bağlamak için bağlama parçası, 1 lambalı model (ZCS398 CP-S) ÜRÜN BİLGİLERİ 3D plakalı (C6) ya da yüksek derecede yansıtıcı 3D plakalı (C6-H) OLC yüksek kaliteli çok parlak alüminyum optik ile X- tendolight TCS398 asma ve yüzeye monte avize X-tendolight TCS398 TL5 9 2010, Kasım 10Bilgi değişimi

Fotometrik bilgi (cd/1000lm) L.O.R.=0.78 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 500 g TCS398 WH 2xTL5-35W HFP C6 (cd/1000lm) L.O.R.=0.69 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TCS398 H1L WH 2xTL5-35W HFP C6 (cd/1000lm) L.O.R.=0.78 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 500 g TCS398 WH 2xTL5-28W HFP D6 (cd/1000lm) L.O.R.=0.68 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TCS398 H1L WH 2xTL5-28W HFP D6 (cd/1000lm) L.O.R.=0.75 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 500 g TCS398 WH 2xTL5-28W HFP M6 (cd/1000lm) L.O.R.=0.81 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 150 300 450 600 750 g TCS398 WH 2xTL5-49W HFP C6 (cd/1000lm) L.O.R.=0.70 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TCS398 H1L WH 2xTL5-49W HFP C6 (cd/1000lm) L.O.R.=0.74 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 500 g TCS398 WH 3xTL5-14W HFP D6 (cd/1000lm) L.O.R.=0.74 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 500 g TCS398 WH 4xTL5-14W HFP D6 X-tendolight TCS398 TL5 10 2010, Kasım 10Bilgi değişimi

Fotometrik bilgi (cd/1000lm) L.O.R.=0.71 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 500 g TCS398 WH 4xTL5-14W HFP M6 (cd/1000lm) L.O.R.=0.80 0-180 o 90-270 o 15-195 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 500 g TCS398 WH 2xTL5-49W HFP D6 (cd/1000lm) L.O.R.=0.69 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 g TCS398 H1L WH 2xTL5-49W HFP D6 TCS398 WH 1xTL5-54W HFP OD TCS398 WH 3xTL5-14W HFP OD Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Ampul Sayısı Optik Ampul Grup Kodu Ampul Gücü Ampul Renk Kodu Renk Acil Durum Aydınlatması Hat Geri- limi IP Kodu Balast 627786 00 TCS398 3 D6 TL5 14 840 WH No 220-240 IP20 HFP 625096 00 TCS398 2 C6 TL5 35 830 WH No 220-240 IP20 HFP 627427 00 TCS398 2 C6 TL5 49 840 WH No 220-240 IP20 HFP 707471 00 TCS398 1 No TL5 54 830 WH No 220-240 IP20 HFP 706979 00 TCS398 3 No TL5 14 830 WH No 220-240 IP20 HFP 629971 00 TCS398 4 D6 TL5 14 840 WH No 220-240 IP20 HFP 629988 00 TCS398 4 M6 TL5 14 840 WH No 220-240 IP20 HFP 627359 00 TCS398 2 M6 TL5 28 840 WH No 220-240 IP20 HFP 420356 00 TCS398 1 D6-H TL5 28 830 WH No 220-240 IP20 HFP 627274 00 TCS398 2 D6 TL5 28 830 WH No 220-240 IP20 HFP 707044 00 TCS398 2 D6 TL5 49 830 WH No 220-240 IP20 HFP 605104 00 ZCS398 - - - - - WH - - - - 622224 99 ZCS398 - - - - - SI - - - - Karşılaştırmak tablo X-tendolight TCS398 TL5 11 2010, Kasım 10Bilgi değişimi

Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Ampul Sayısı Optik Ampul Grup Kodu Ampul Gücü Ampul Renk Kodu Renk Acil Durum Aydınlatması Hat Geri- limi IP Kodu Balast 636658 00 ZPH401 - - - - - SI - - - - Karşılaştırmak tablo Siparis kodu Ürün Grup Kodu Denge devresi Kombi Koruma Sınıfı Aydın- latma Kontrol Ünitesi Üst Reflektör Koruma İşareti Kızdırma teli testi optik kapak Avrupa Topluluğu işareti ENEC markası 627786 00 TCS398 No K CLI No No F No No CE ENEC 625096 00 TCS398 No K CLI No No F No No CE ENEC 627427 00 TCS398 No K CLI No No F EPG No CE ENEC 707471 00 TCS398 No K CLI No No F No OD CE ENEC 706979 00 TCS398 No K CLI No No F No OD CE ENEC 629971 00 TCS398 No K CLI No No F No No CE ENEC 629988 00 TCS398 No K CLI No No F No No CE ENEC 627359 00 TCS398 No K CLI No No F No No CE ENEC 420356 00 TCS398 No K CLI No No F No No CE ENEC 627274 00 TCS398 No K CLI No No F No No CE ENEC 707044 00 TCS398 No K CLI No No F No No CE ENEC 605104 00 ZCS398 - - - - - - - - - - 622224 99 ZCS398 - - - - - - - - - - 636658 00 ZPH401 - - - - - - - - - - Karşılaştırmak tablo X-tendolight TCS398 TL5 12 © 2010 Koninklijke Philips Electronics N.V.Tüm hakları saklıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Ticari markalar Koninklijke PhilipsElectronics N.V. veya ilgili sahiplerine aittir. www.philips.com/lighting   2010, Kasım 10Bilgi değişimi
